芯片方案：CC2652RB
工作頻率：2.4~2.48GHz
發射功率：5dBm
通信距離：350m
產品尺寸：26*16mm
產品重量：1.8±0.1g

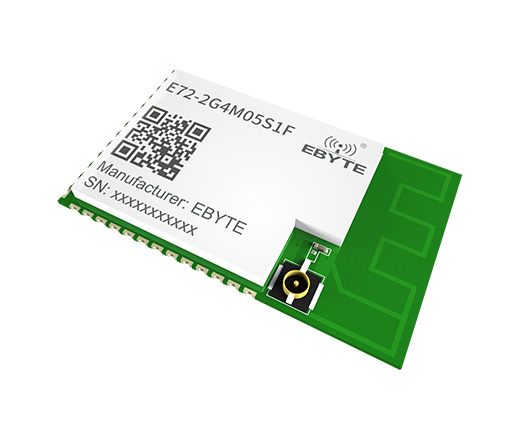

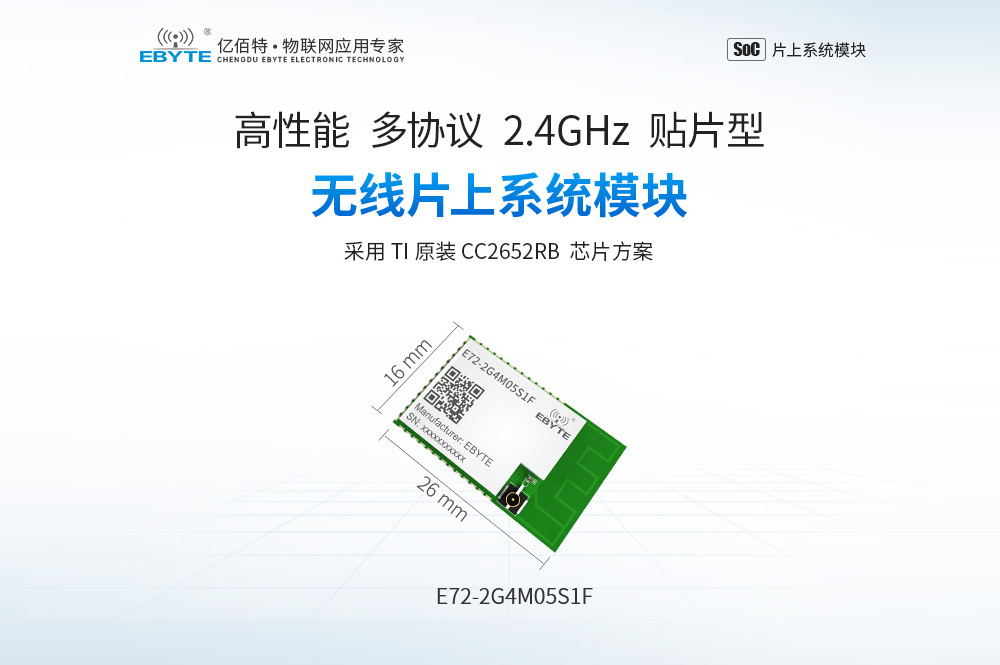

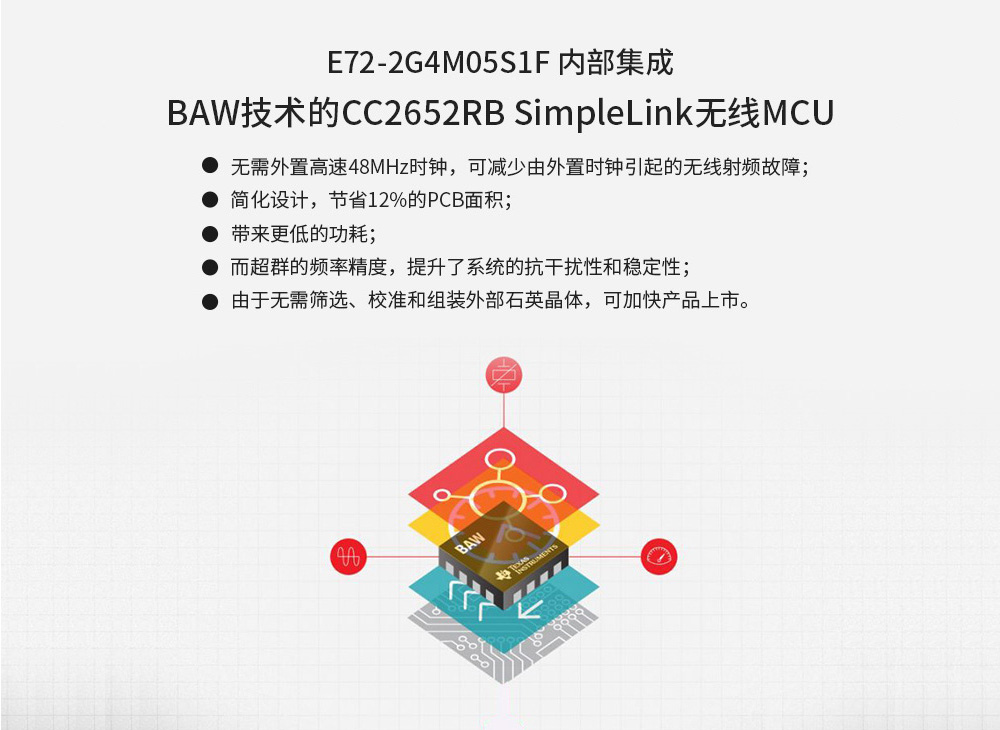

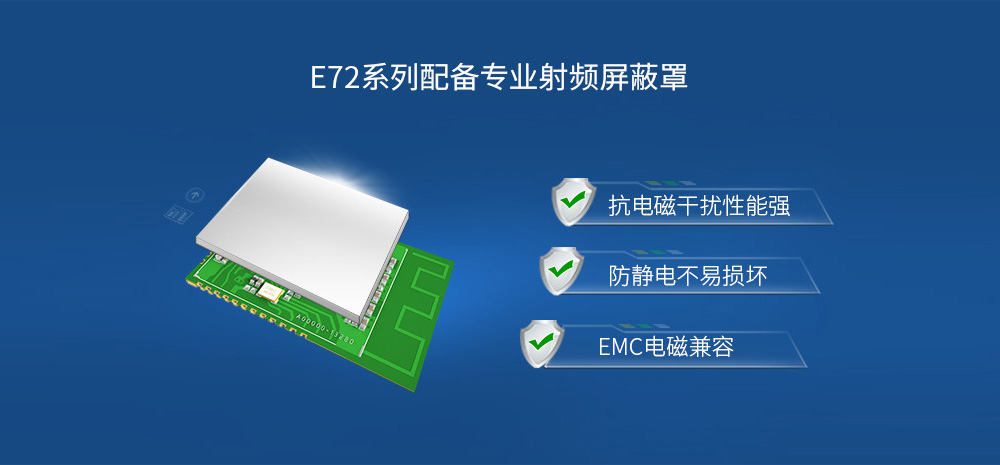

產品簡介：E72-2G4M05S1F是基于TI生產的CC2652RB為核心自主研發的多協議2.4GHz 貼片式無線片上系統模塊，發射功率為 5dBm，內部集成了 ARM 單片機及高性能無線收發器，具有一個集成式 BAW（體聲波）諧振器，用于產生射頻載波，因此無需使用外部48MHz 晶體。
| 主要參數 | 參數值 | 備注 |
| 參考距離 | 350m | 晴朗空曠環境，天線增益 5dBi，外接天線高度 2.0 米，空中速率 150kbps |
| 晶振頻率 | 48MHz/32.768k | 采用內部 48MHz/低速 32.768k |
| 支持協議 | BLE 5.2 | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.1mm | 郵票孔 |
| IC 全稱 | CC2652RB1FRGZ | - |
| FLASH | 352KB | - |
| RAM | 80KB | - |
| 內核 | Arm ? Cortex ? -M4F | - |

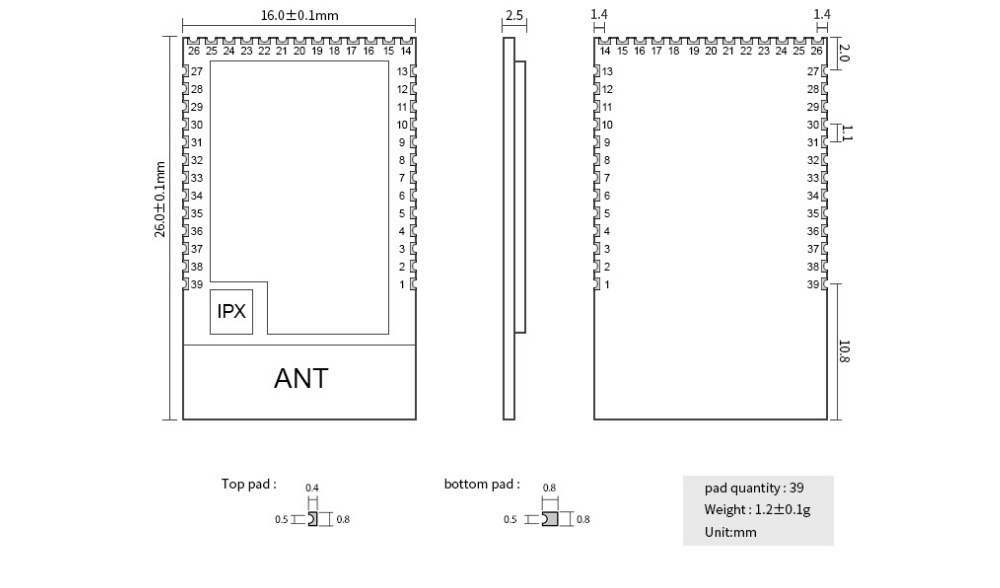

| 外形尺寸 | 26*16mm | - |

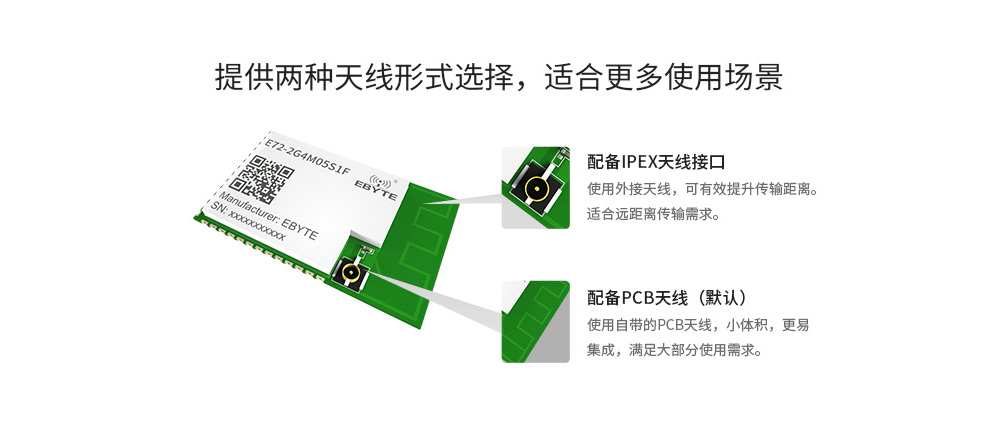

| 天線類型 | 默認 PCB 板載天線 / IPEX | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 11 | - | mA | 瞬時功耗@5dBm |
| 接收電流 | - | 8.4 | - | mA | - |
| 工作頻段 | 2400 | - | 2480 | MHz | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 最大發射功率 | 4.5 | 5 | 5.5 | dBm | |
| 接收靈敏度 | - | -102 | - | dBm | BLE 5.2 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | DIO_3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 2 | DIO_4 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 3 | DIO_5 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 4 | DIO_6 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 5 | DIO_7 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 6 | DIO_8 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 7 | DIO_12 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 8 | DIO_13 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 9 | DIO_14 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 10 | DIO_9 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 11 | DIO_10 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 12 | DIO_11 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 13 | DIO_15 | 輸入/輸出 | 高驅動通用 IO 口，傳感器控制器（詳見 CC26xx 手冊） |
| 14 | JTAG_TMSC | 輸入/輸出 | JTAG_TMSC |
| 15 | JTAG_TCKC | 輸入 | JTAG_TCKC |
| 16 | DIO_16 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 17 | DIO_17 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 18 | DIO_18 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 19 | DIO_19 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 20 | DIO_20 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 21 | DIO_21 | 輸入/輸出 | 地線，連接到電源參考地 |
| 22 | GND | - | 地線，連接到電源參考地 |
| 23 | VCC | - | 模塊電源正參考電，電壓范圍 1.8～3.8V |
| 24 | DIO_22 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 25 | RESET_N | 輸入 | Reset, active low（詳見 CC2652RB1FRGZ 手冊） |
| 26 | DIO_23 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 27 | DIO_24 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 28 | DIO_25 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 29 | DIO_26 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 30 | DIO_27 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 31 | DIO_28 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 32 | DIO_29 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 33 | DIO_30 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 34 | X48M-N | - | 48-MHz crystal oscillator pin 1（詳見 CC2652RB1FRGZ 手冊） |
| 35 | X48M-P | - | 48-MHz crystal oscillator pin 2（詳見 CC2652RB1FRGZ 手冊） |
| 36 | DIO_2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 37 | DIO_1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 38 | DIO_0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CC2652RB1FRGZ 手冊） |
| 39 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E72-2G4M05S1F_UserManual_CN_v1.0.pdf  |
【用戶手冊】帶PCB天線無線模組的放置方式  |
| 開發測試 |
| 【封裝文件】E72-2G4M05S1F-LIB.PcbLib |
| 【芯片資料】CC2652rb |
