芯片方案：CC2652P
工作頻率：2.400~2.480GHz
發射功率：20dBm
通信距離：700m
產品尺寸：17.5*28.7*2.5mm
產品重量：1.9±0.1g

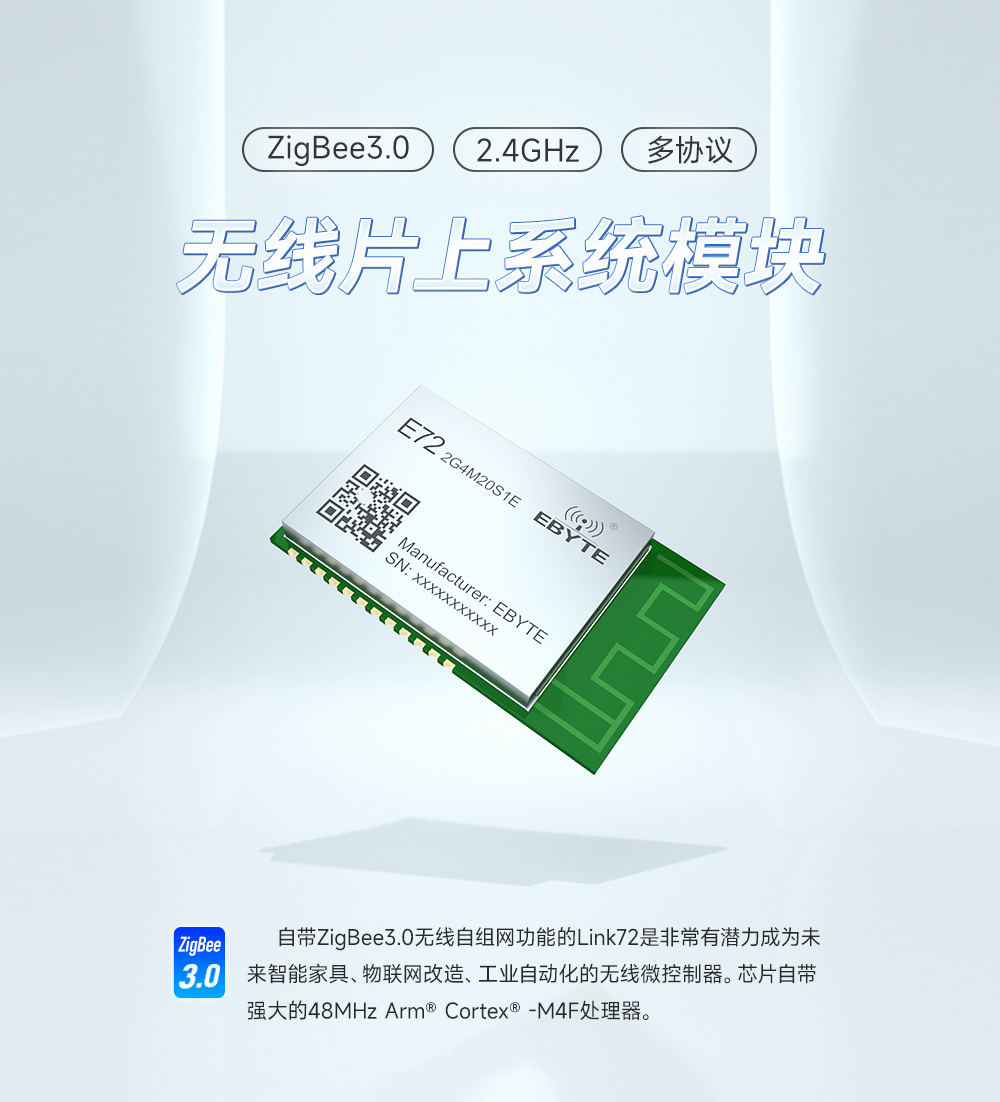

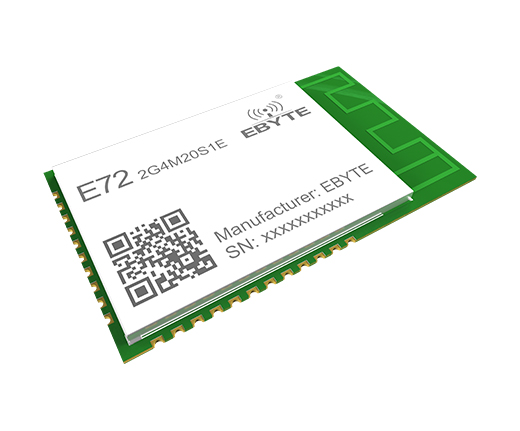

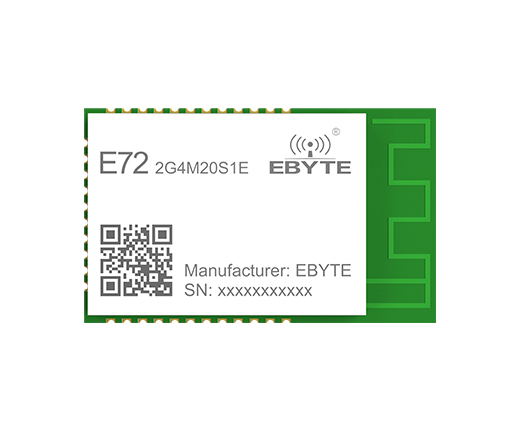

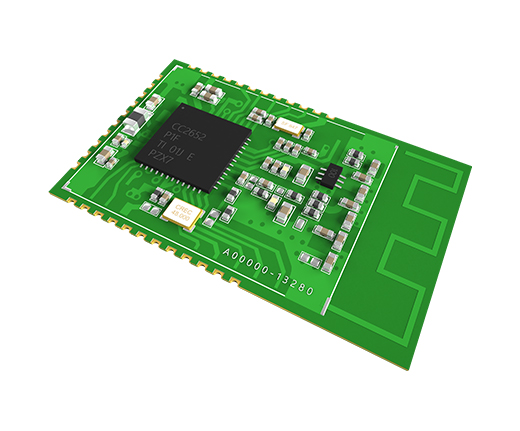

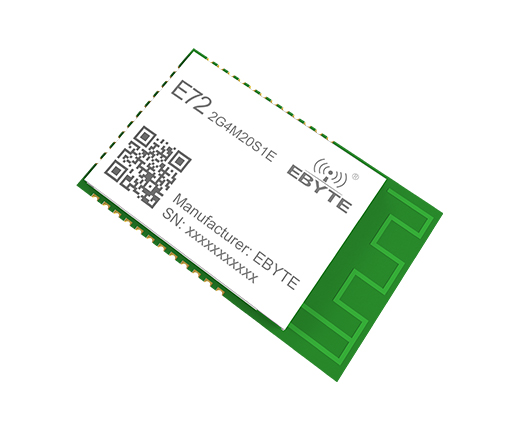

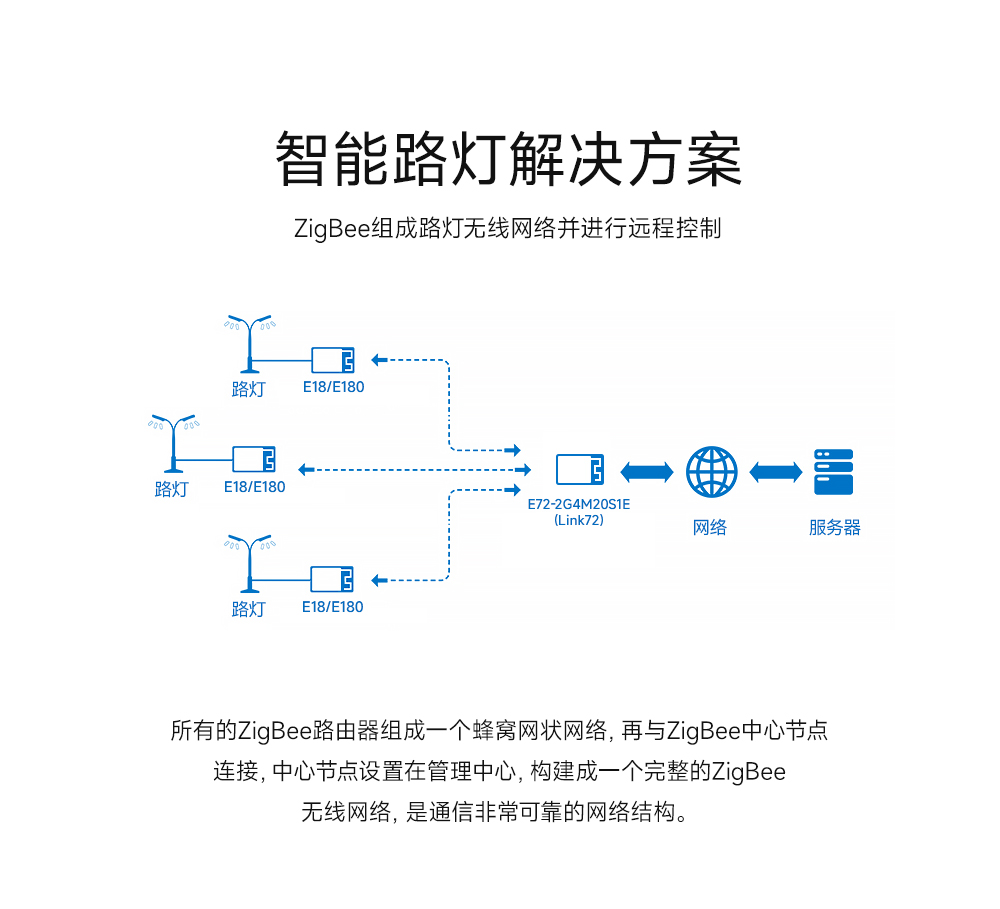

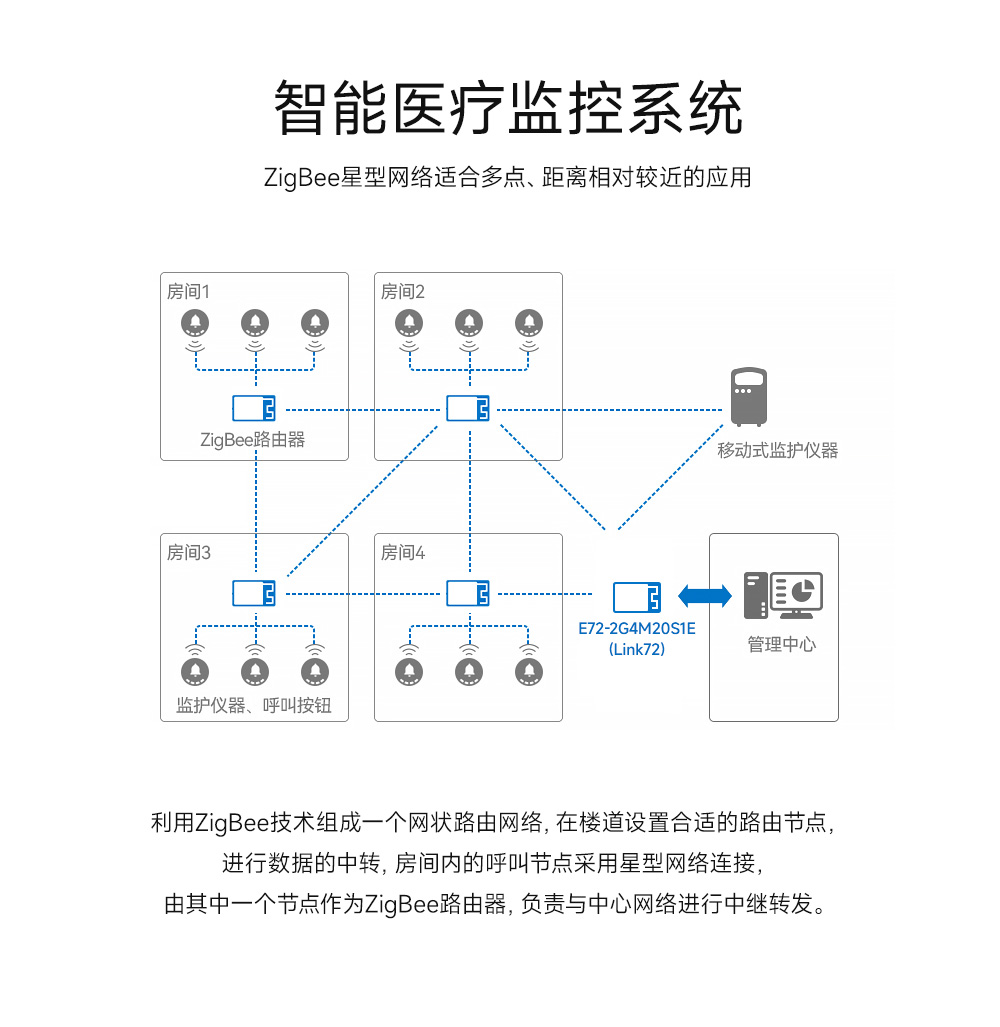

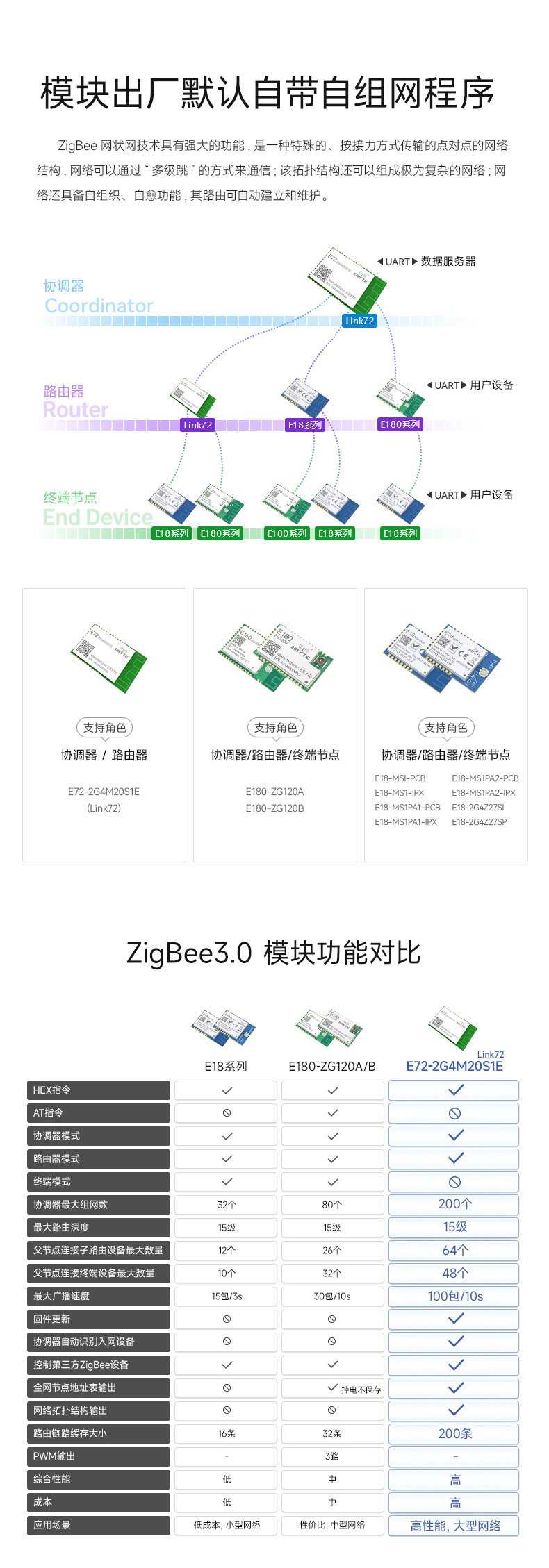

產品簡介：Link72（E72-2G4M20S1E）是基于TI生產的CC2652P為核心、億佰特自主研發的ZigBee3.0 自組網無線模塊，發射功率為20dBm，內部集成了 ARM 單片機及高性能無線收發器，采用工業級48MHz高精度低溫漂晶振。
| 主要參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2480 MHz | 支持 ISM 頻段 |
| 發射功率 | 19.5 dBm | 軟件可調 |
| 阻塞功率 | 0 ~ 10.0 dBm | 近距離使用燒毀概率較小 |
| 接收靈敏度 | -106 dBm | 空中速率為 250kbps |
| 調制方式 | GFSK | - |
| 匹配阻抗 | 50 | PCB板載天線等效阻抗 |
| 實測距離 | 700 m | 晴朗空曠，高度 2.5 米，空中速率250kBps。 |
| 硬件參數 | 參數值 | 備注 |
| SoC | CC2652P1FRGZ | Texas Instruments |
| 內核 | Arm ? Cortex ? -M4F | 超低功耗 |
| FLASH | 352 KB | - |
| RAM | 80 KB | - |

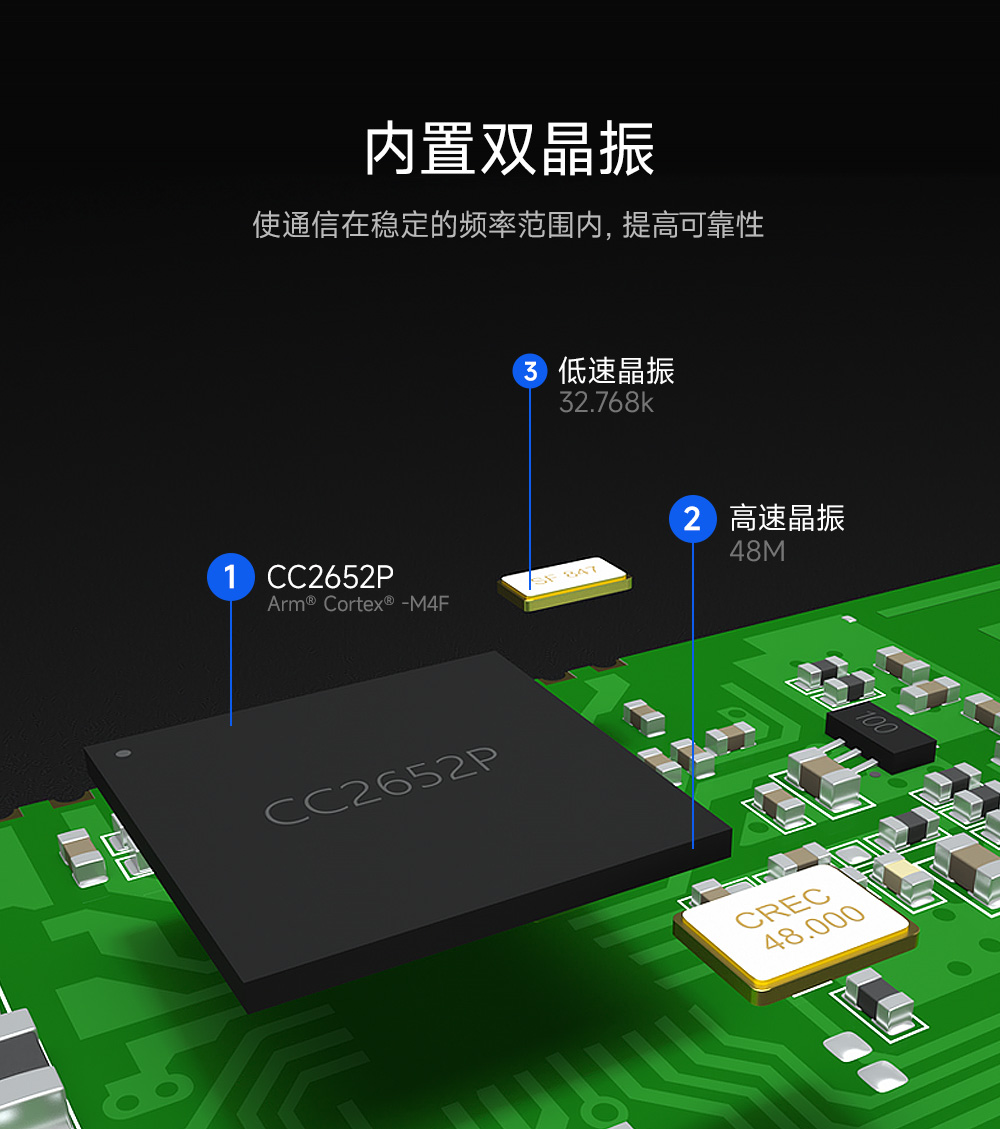

| 晶振頻率 | 48MHz/32.768KHz | 外部晶振 |
| 尺寸大小 | 17.5*28.7*2.5 mm | 寬*長*高 |
| 天線形式 | PCB 板載天線 | 等效阻抗約 50Ω |
| 通信接口 | UART | 2 線串口，波特率：230400（僅支持） |
| 封裝方式 | 貼片式 | 郵票半孔，孔間距 1.27mm |
| 產品凈重 | 1.9±0.1g | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.9 | 3.3 | 3.8 | V | 超過 3.8V 永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5.0V TTL 建議加電平轉換 |
| 發射電流 | - | 106 | - | mA | 瞬時功耗@20dBm |
| 接收電流 | - | 7.3 | - | mA | - |
| 休眠電流 | 0.6 | μA | 軟件關斷 | ||
| 工作溫度 | -40 | 20 | 85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 125 | ℃ | - |

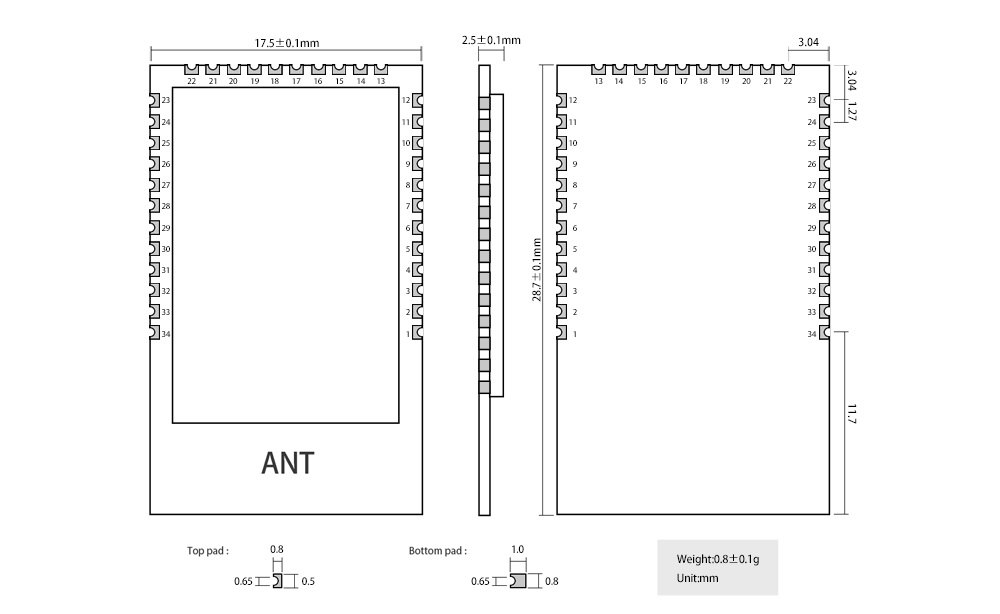

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | DIO_7 | 輸出 | STATUS_LED，狀態指示燈，低電平有效。長亮為待機狀態，快速閃爍表示正在創建新網絡或加入網絡，1S 周期閃爍表示允許入網狀態； |
| 3 | DIO_8 | - | NC腳，懸空 |
| 4 | DIO_9 | - | NC腳，懸空 |
| 5 | DIO_10 | - | NC腳，懸空 |
| 6 | DIO_11 | - | NC腳，懸空 |
| 7 | DIO_12 | 輸入 | UART_RX，串口輸入信號引腳 |
| 8 | DIO_13 | 輸出 | UART_TX，串口輸出信號引腳 |
| 9 | DIO_14 | - | 懸空 |
| 10 | DIO_15 | 輸入 | BOOT_LOADER，低電平有效 |
| 11、12 | GND | - | 地線，連接到電源參考地 |
| 13 | JTAG_TMSC | 輸入/輸出 | JTAG_TMSC，若不使用，請懸空 |
| 14 | JTAG_TCKC | 輸入/輸出 | JTAG_TCKC，若不使用，請懸空 |
| 15 | DIO_16 | 輸入/輸出 | JTAG_TDO，若不使用，請懸空 |
| 16 | DIO_17 | 輸入/輸出 | JTAG_TDI，若不使用，請懸空 |
| 17 | DIO_18 | - | NC腳，懸空 |
| 18 | DIO_19 | - | NC腳，懸空 |
| 19 | GND | - | 地線，連接到電源參考地 |
| 20 | VCC | - | 模塊電源正參考電，電壓范圍 1.9～3.8V |
| 21 | DIO_20 | - | NC 腳，懸空 |
| 22 | DIO_21 | - | NC 腳，懸空 |
| 23 | GND | - | 地線，連接到電源參考地 |
| 24 | RESET_N | 輸入 | 復位引腳，低電平有效 |
| 25 | DIO_22 | - | NC 腳，懸空 |
| 26 | DIO_23 | - | NC 腳，懸空 |
| 27 | DIO_24 | - | NC 腳，懸空 |
| 28 | DIO_25 | - | NC 腳，懸空 |
| 39 | DIO_26 | - | NC 腳，懸空 |
| 30 | DIO_27 | - | NC 腳，懸空 |
| 31 | DIO_28 | - | NC 腳，懸空 |
| 32 | DIO_29 | - | NC 腳，懸空 |
| 33 | DIO_30 | - | NC 腳，懸空 |
| 34 | GND | - | 地線，連接到電源參考地 |
| 開發測試 |
【封裝文件】E72-2G4M20S1E-LIB  |
| 【SDK文件】CC26x2 |
| 【二次開發資料】CC2652P |
| 【芯片資料】CC2652P |
| 工具軟件 |
| 【參數配置】上位機_Zigbee_3.0 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E72燒錄程序是使用串口還是JATG下載? |
| 答：我們使用的工具是XDS100V3.0 JTAG接口。 |
| ★ 問：模塊使用過程中嚴重發燙，然后就不能使用？ |
| 答：請確定供電多少伏？天線是否匹配？以上均無問題請聯系客服。 |
| ★ 問：1.是否支持一主多從；2.通過串口向模塊傳輸數據發送，那么一次傳輸?shù)臄?shù)據長度有沒有要求，如果沒有要求的話，那每個數據包的發送間隔有要求嗎？3.當藍牙模塊處于透傳模式下，在波特率為19200的情況下，通過串口向藍牙模塊發送數據，兩個藍牙模塊之間進行通信，在什么情況下會出現丟包？ |
| 答：BT02不支持一主多從，E74可以 BT02從機向主機發送，串口波特率19200及以下可以支持連傳，這時用戶可以任意時候發送任意包長數據。主機向從機發送，單次最好不超過20字節。 |
| ★ 問：藍牙模塊作為主機掃描的時候，能否把掃描到的其他設備的廣播數據通過串口讀到？ |
| 答：沒有這功能。 |
| ★ 問：E104-BT021、BT02作為從機，開啟廣播，手機藍牙主動去連接，查是，過一段就，就是連不上 2、作為主機返回,看不出哪里問題了，F(xiàn)CF2E6ED7D7C為6字節手機藍牙MAC。 |
| 答：1、請注意看看bond指令的說明，mac地址使用16進制發送；2、連接不上的問題，請確保手機藍牙工作正常，可以嘗試關閉手機藍牙開關再打開。 |
| ★ 問：手冊上說明是配字主從可以實現一對一，請問能否一對多或者多對一？ |
| 答：不能，只能一對一。 |
| ★ 問：模塊和電腦連接，是否還需要其他的配置，還是直接就可以連接？ |
| 答：只要電腦支持4.0的，需要軟件支持，可以連接。 |
| ★ 問：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手冊上說明了哦，必須大于2.35V才能正常工作。 |
| ★ 問：該模塊支持蘋果系統嗎，蘋果的手機應該下載什么測試軟件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 問：功耗最低是多少？ |
| 答：1.6uA |
| ★ 問：視距測試多少km? |
| 答：實測可視距離為80米 |
| ★ 問：電腦本身帶有藍牙的，需要購買藍牙芯片安裝到硬件設備上去，然后通過電腦和手機的藍牙去攔截藍牙芯片，用E74可不可以實現這個功能？ |
| 答：E74系列產品是通過串口收發的,用我們的E74產品可以實現上述問題 |
| ★ 問：E74-2G4M02S支持手機配對使用嗎? |
| 答：支持！請使用安卓手機（系統版本4.3以上）或者蘋果IPHONE 4s 以上手機或具備BLE功能的Ipad，均可以與模塊建立藍牙連接，連接中沒有密碼配對過程。 |
