| 主要參數 | 參數值 |

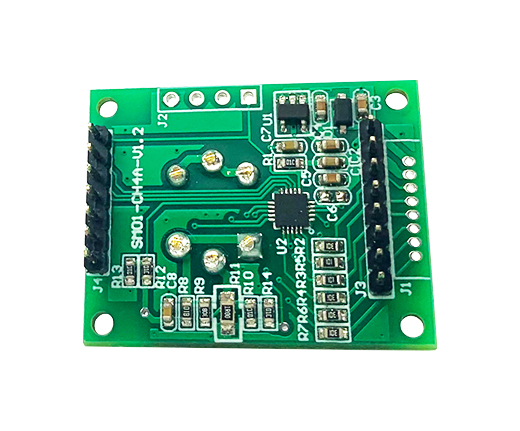

| 產品型號 | SM01-CH4A |
| 檢測氣體 | 甲烷 |
| 傳感器類型 | 半導體系列 |
| 響應時間 | ≤10 s |
| 恢復時間 | ≤10 s |
| 工作電壓 | DC 4.8V～5.3V |
| 工作電流 | ≤200mA |
| 測量量程 | 0～10000PPM/0～20％LEL |
| 分辨率 | 100PPM |
| 報警值 | 可設置（默認 4000PPM） |
| 精度 | 20℃±2℃；55%±5%RH ±3％ LEL |
| 預期壽命 | 5 年以上 |

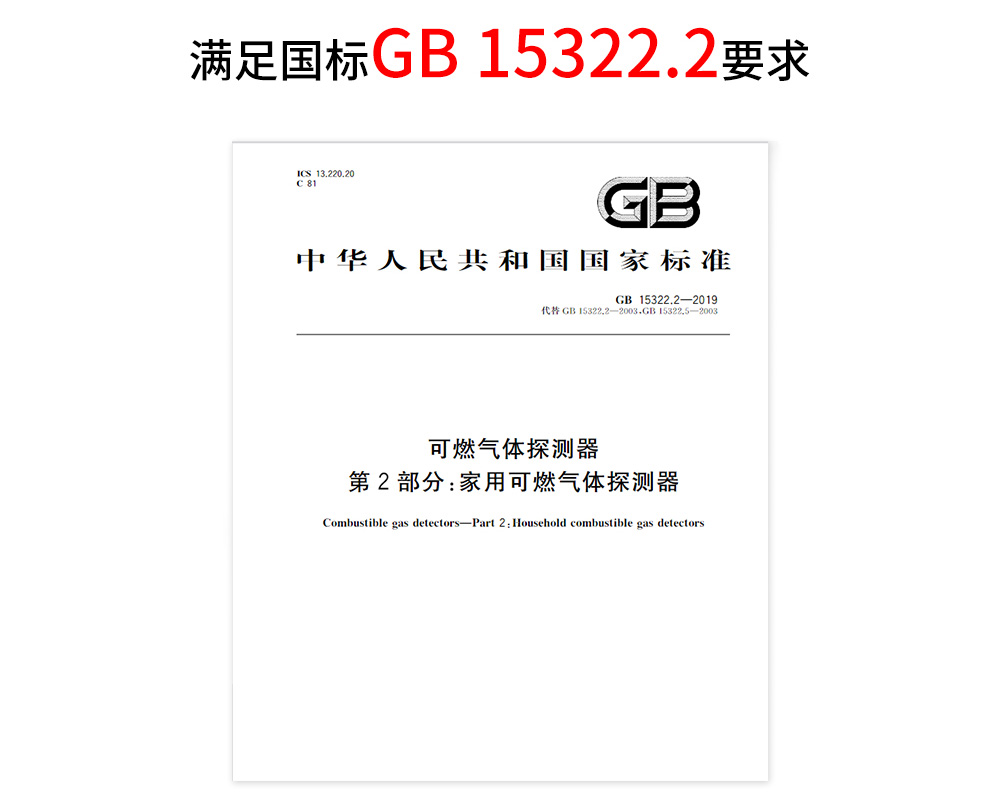

| 遵循標準 | 國標 GB 15322.2 |
| 接口類型 | 1、8pin 間距 2.0mm 排針，對側 7pin 2.0mm 排針 2、間距 1.25mm8PIN 連接器（默認不焊接） |
| 使用環境 | 溫度：-10 ～ 55 ℃ 濕度：20% ～ 90% RH |
| 存儲環境 | 溫度：-20 ～ 60 ℃ 濕度：20% ～ 65% RH |
| 外形尺寸 | 32mm×25mm×24mm（L×W×H） |

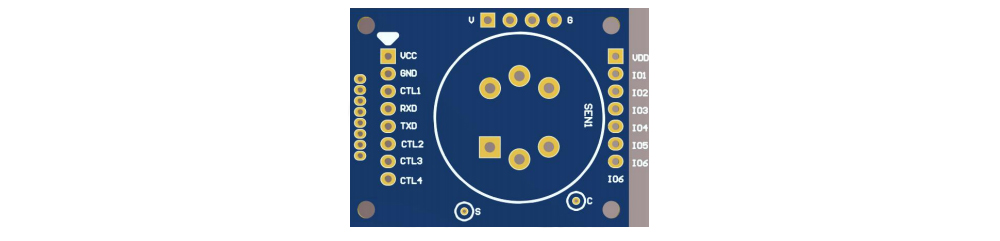

| 序號 | 引腳方向 | 備注 |
| 1 | VCC | 5V 模塊電源輸入 |
| 2 | GND | 參考地 |
| 3 | CTL1 | 控制輸出 1： 1、無報警及故障狀態下，持續低電平。 2、報警狀態下，持續高電平。 |
| 4 | RXD | 串口 RXD 數據接收引腳 |
| 5 | TXD | 串口 TXD 數據發送引腳 |
| 6 | CTL2 | 控制輸出 2： 1、無報警及故障狀態下，持續低電平。 2、報警狀態下，持續高電平。 |
| 7 | CTL3 | 控制輸出 3，蜂鳴器控制：高電平鳴叫 |
| 8 | CTL4 | 控制輸出 4，故障燈控制：高電平點亮，低電平熄滅 |
| 9 | VDD | 模塊 3.3V 輸出，輸出電流<100mA |
| 10 | IO1 | 報警燈控制端口：高電平點亮，低電平熄滅 |
| 11 | IO2 | 電源燈控制端口：高電平點亮，低電平熄滅 |
| 12 | IO3 | 自檢按鍵輸入端口：低電平按鍵有效 |
| 13 | IO4 | 保留 |
| 14 | IO5 | 保留 |
| 15 | IO6 | NC(保持懸空狀態) |
