發射功率：30dBm
通信距離：5km
接收增益：12dBm
發射增益：12dBm

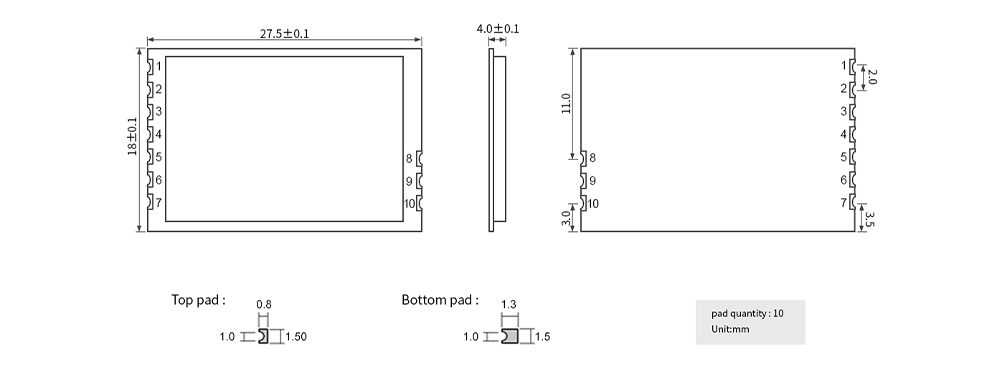

產品尺寸：27.5*18mm
產品重量：3.4±0.1g

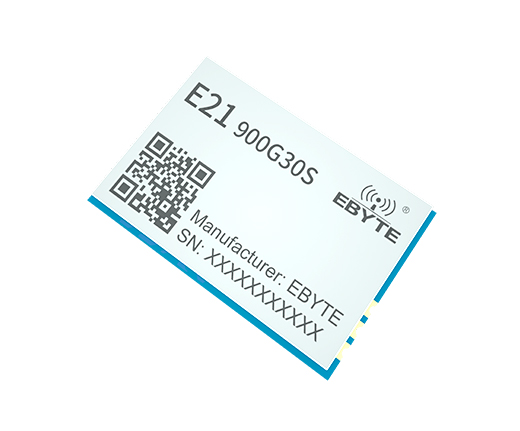

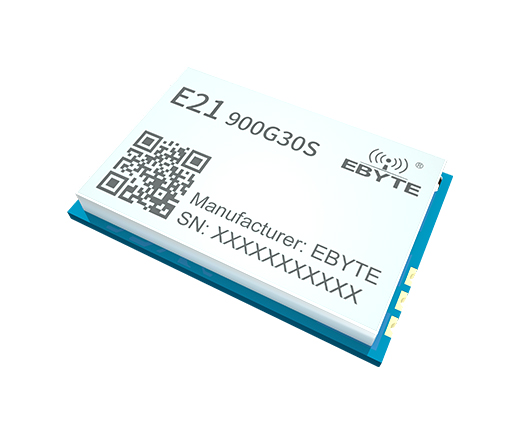

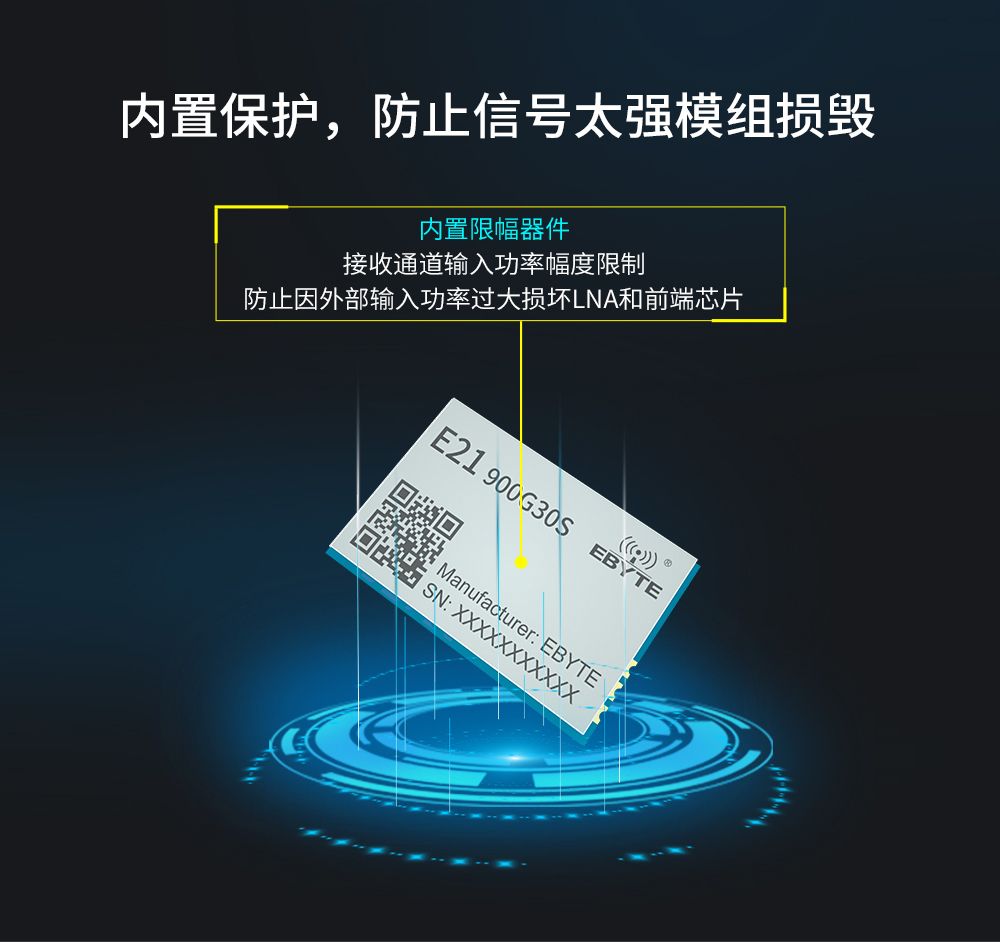

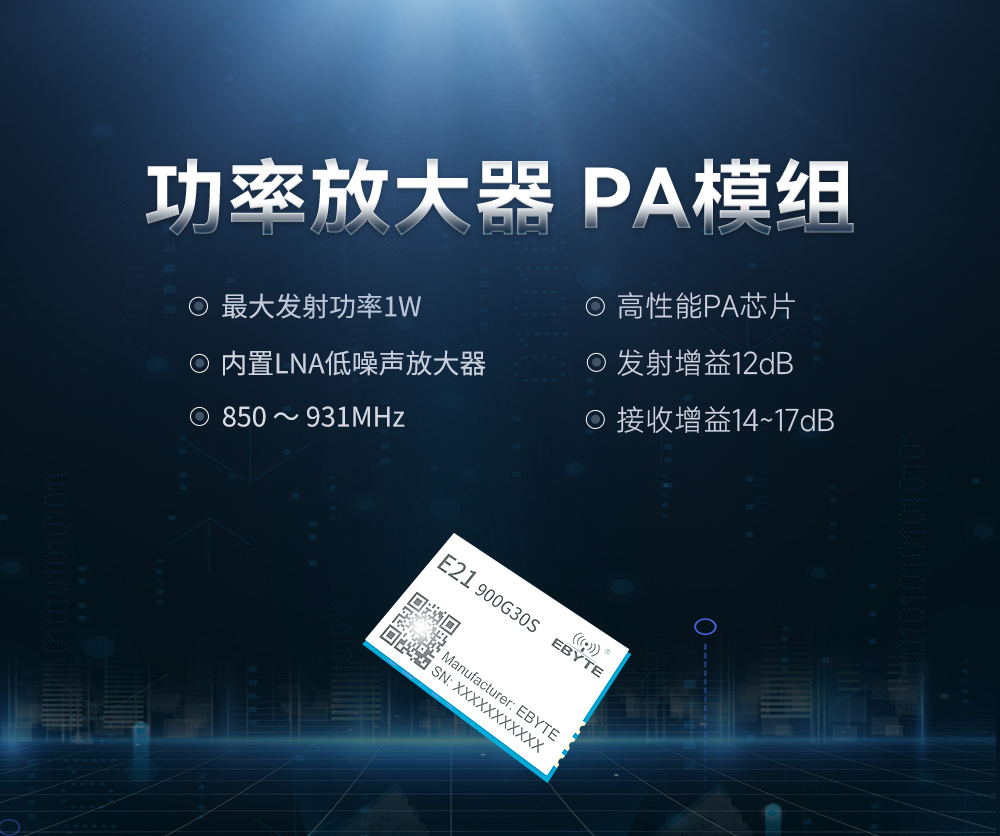

產品簡介：E21-900G30S 是成都億佰特公司推出的一款純硬件射頻中功率放大器（PA），最大輸出功率 1W，覆蓋頻率范圍 850 ～ 931MHz，模塊內置 LNA 低噪聲放大器，大幅度提高了無線之間的通信距離。E21-900G30S適用于多種應用場景，現已大量應用于各個行業，具有性能穩定，傳輸距離遠，穿透繞射能力強等特點。
| 主要參數 | 描述 | 備注 |

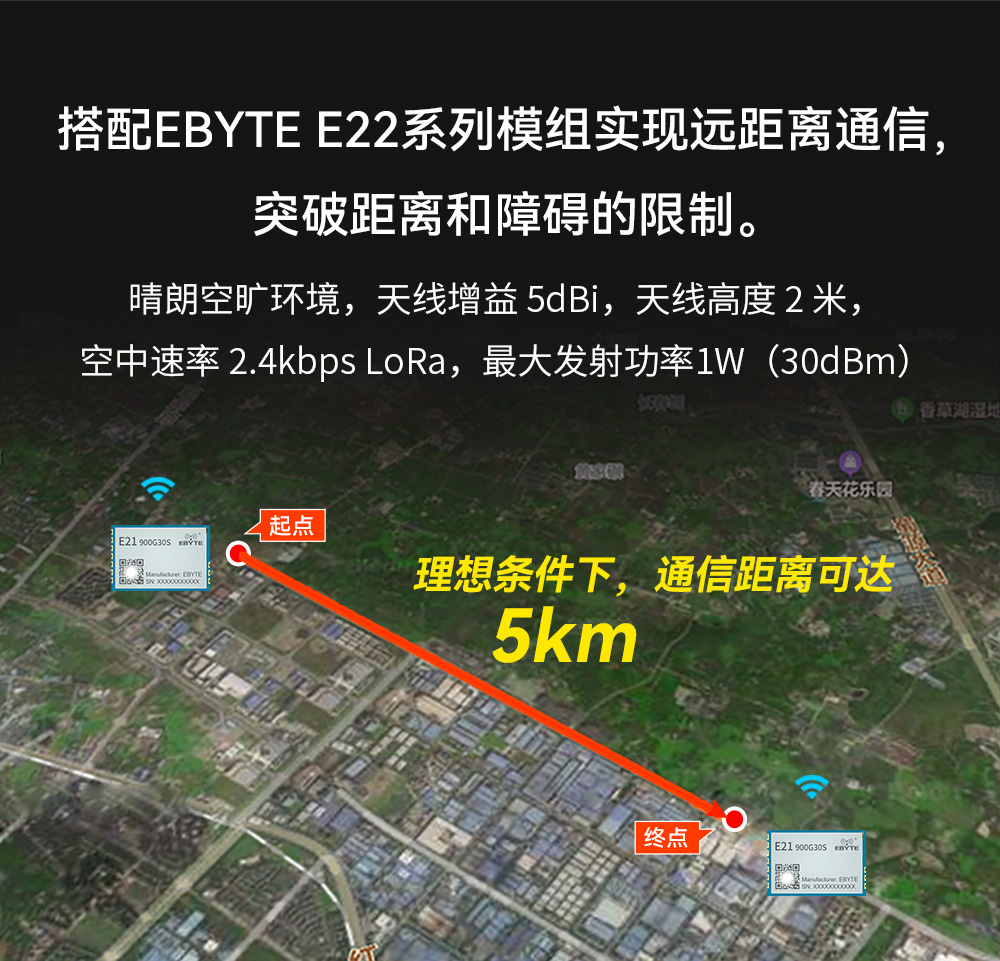

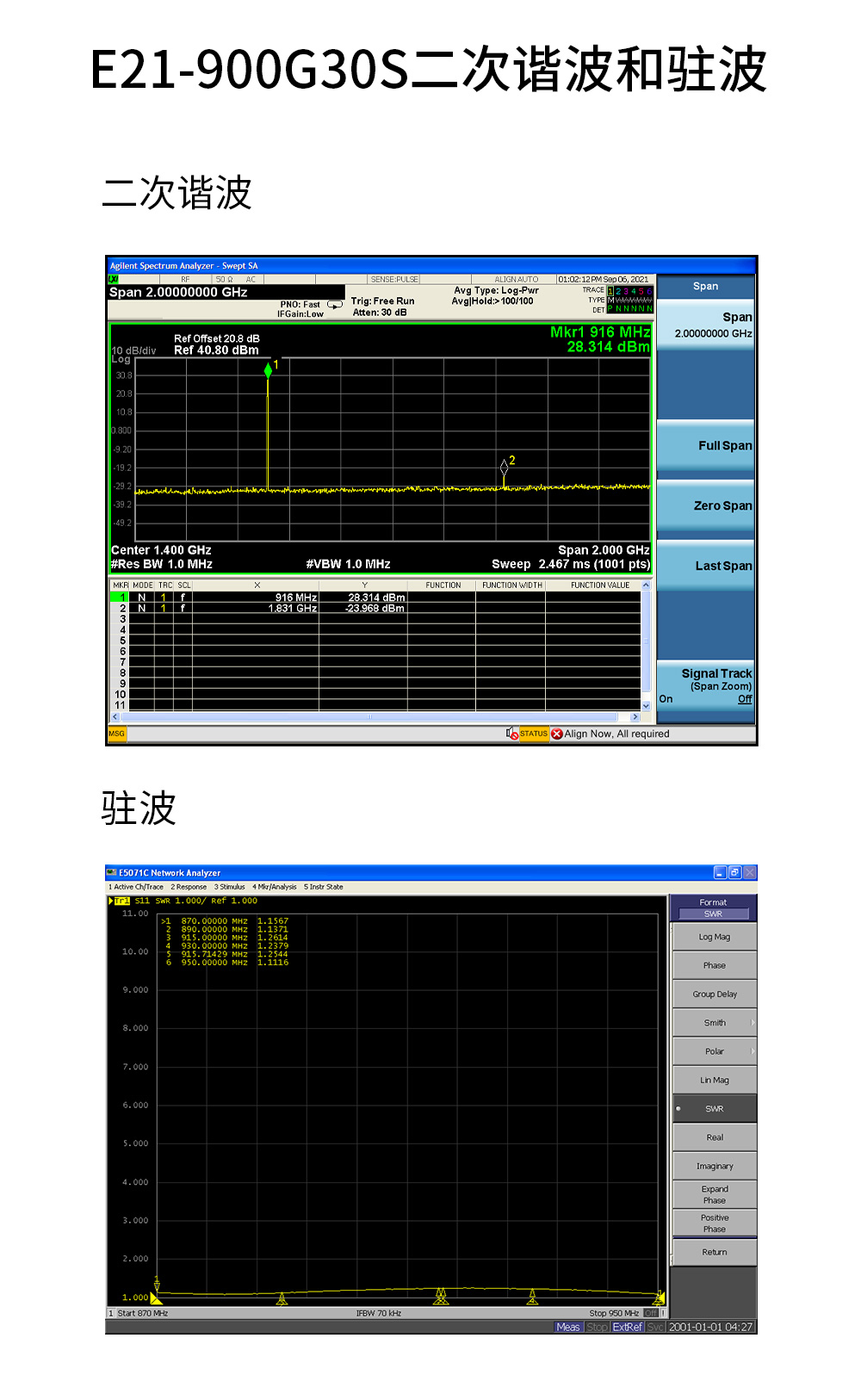

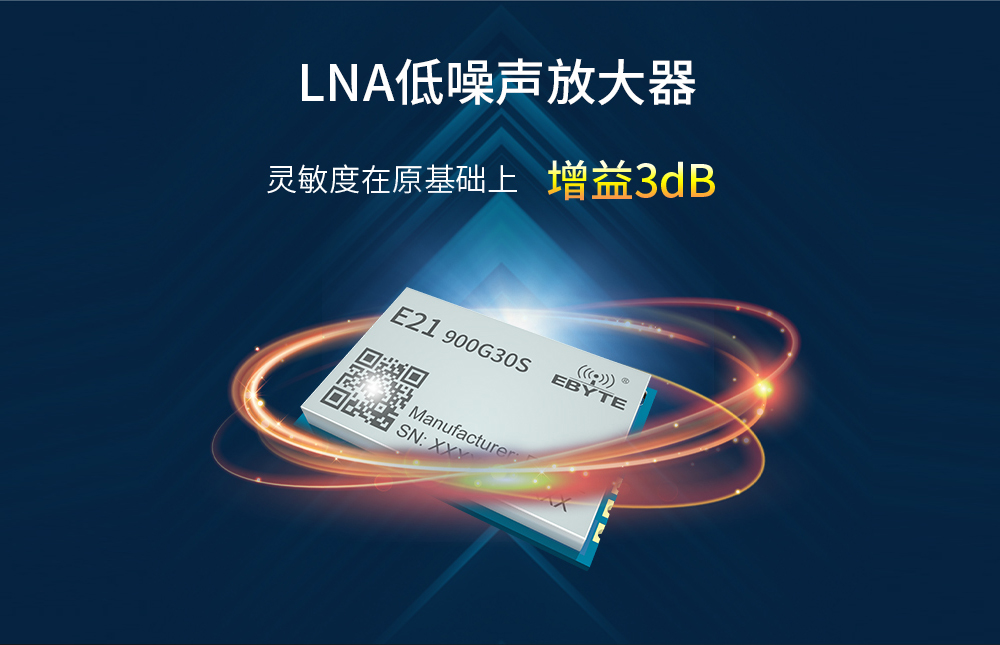

| 參考距離 | 5000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2 米，空中速率 2.4kbps GFSK |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 2.0mm | 郵票孔 |
| 外形尺寸 | 27.5*18mm | - |
| RF 輸入輸出接口 | 郵票孔 | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 4.75 | 5.0 | 5.25 | V | ≥4.75V 可保證輸出功率 |
| 控制電平 | 3.0 | 3.3 | 5.25 | V | 推薦使用 3.3V |
| 工作溫度 | -40 | 25 | 85 | ℃ | 工業級設計 |
| 工作頻段 | 850 | - | 931 | MHz | ISM 頻段 |
| 發射電流 | 600 | 620 | 660 | mA | 瞬時功耗 30dBm |
| 接收電流 | 6.5 | 8 | - | mA | -100dBm 輸入電流 8mA |
| 休眠電流 | - | 3.0 | - | μA | T/RX_EN = 0 |
| 最大發射功率 | 29.5 | 30 | 30.5 | dBm | 輸入功率 = 20dBm |
| 接收增益 | 10 | 12 | 14 | dBm | -100dBm 輸入 |
| 發射增益 | - | 12 | - | dBm | +20dBm |
| 序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 輸入 | 供電電源，范圍 3.3～5.5V（推薦 5V，建議外部增加陶瓷濾波電容） |
| 2 | GND | 輸入 | 地線，連接到電源參考地 |
| 3 | TX_EN | 輸入 | 射頻開關腳控制；發射時，TX_EN 高電平，RX_EN 低電平 |
| 4 | RX_EN | 輸入 | 射頻開關腳控制；接收時，RX_EN 高電平，TX_EN 低電平 |
| 5 | GND | 輸入/輸出 | 地線，射頻參考地 |
| 6 | PIN | 輸入/輸出 | 發送模式：射頻信號輸入，接收模式：射頻信號輸出，阻抗 50ohm |
| 7 | GND | 輸入/輸出 | 地線，射頻參考地 |
| 8 | GND | 輸入/輸出 | 地線，射頻參考地 |
| 9 | ANT | 輸入/輸出 | 發送模式：射頻信號輸出，接收模式：射頻信號輸入，阻抗 50ohm |
| 10 | GND | 輸入/輸出 | 地線，射頻參考地 |
