通信接口：郵票孔
發射功率：37dBm
通信距離：20km
接收增益：15dBm

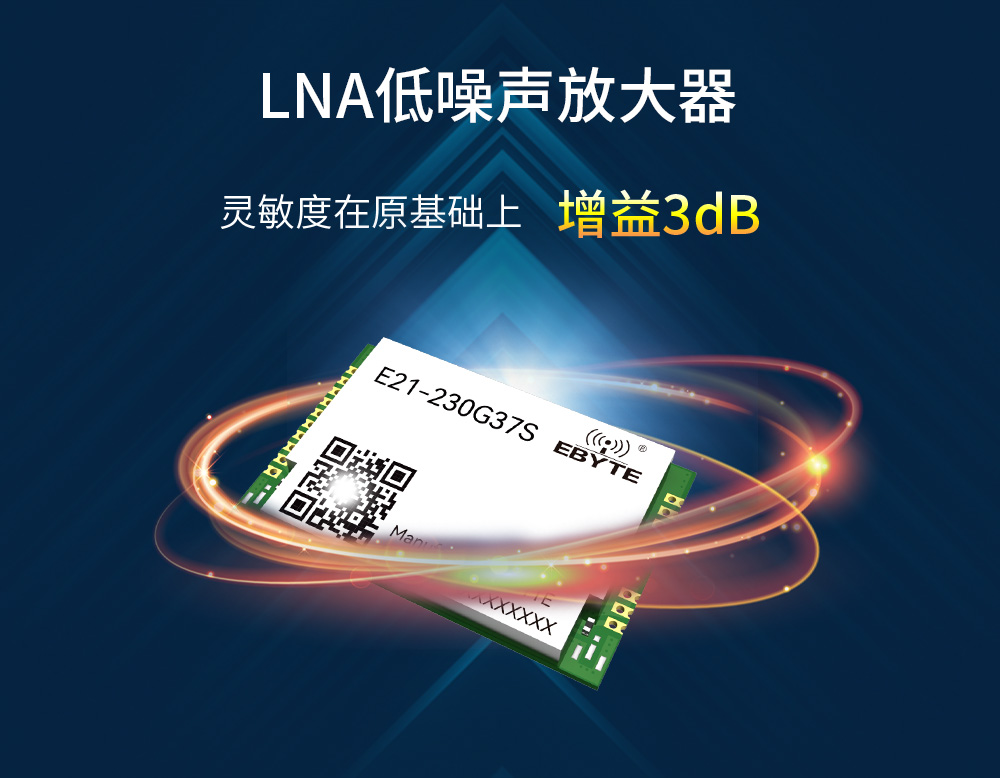

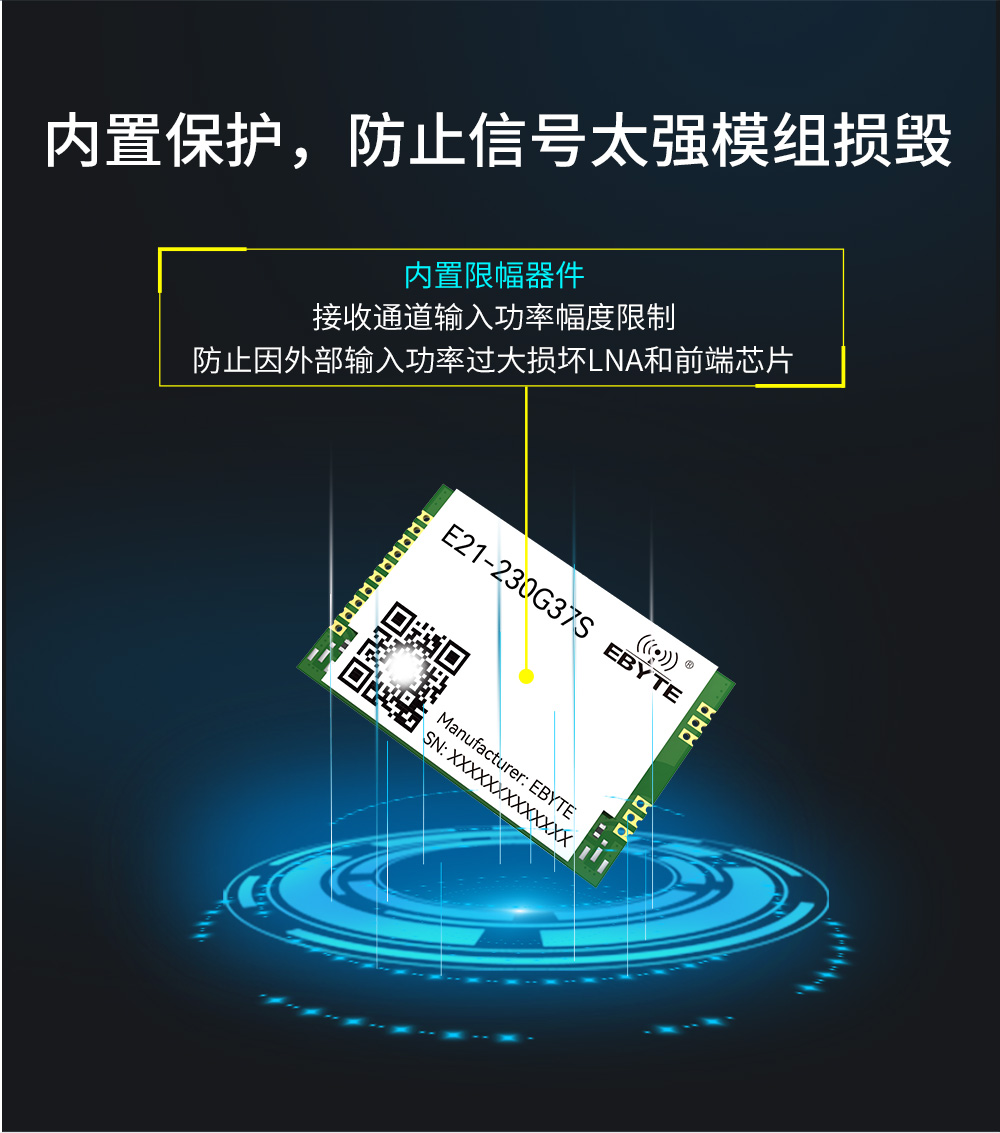

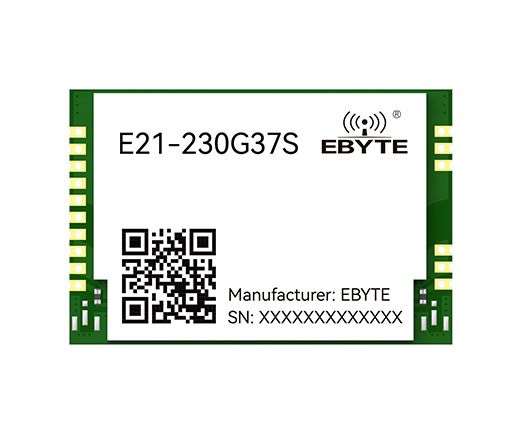

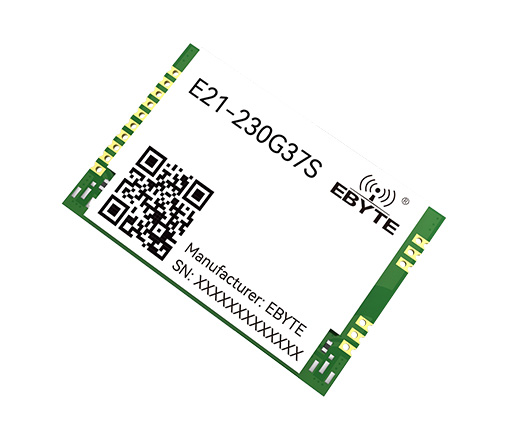

產品簡介：E21-230G37S是純硬件射頻中功率放大器（PA），最大輸出功率37dBm，覆蓋頻率范圍分為220～236MHz。無線模塊內置LNA低噪聲放大器，大幅度提高了無線之間的通信距離。采用進口優質PA芯片+我司獨特的設計方案，大幅度提高PA工作效率，更低的工作溫度，可在環境溫度-40～+85度的情況下連續數據傳輸。內置LNA低噪聲放大器，濾波器、限幅器件，低噪聲系數，改善接收通道接收靈敏度，拓展通信距離。

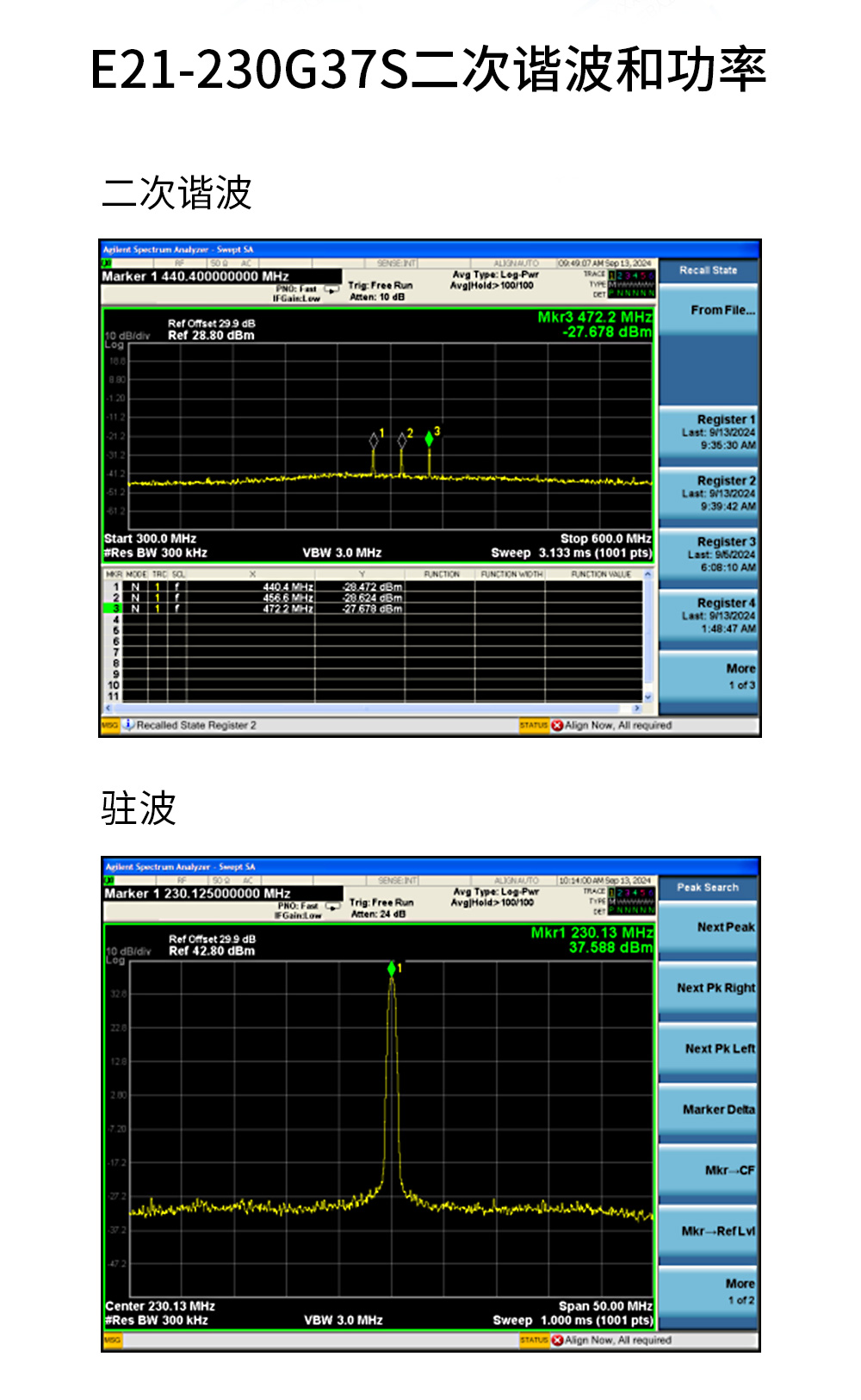

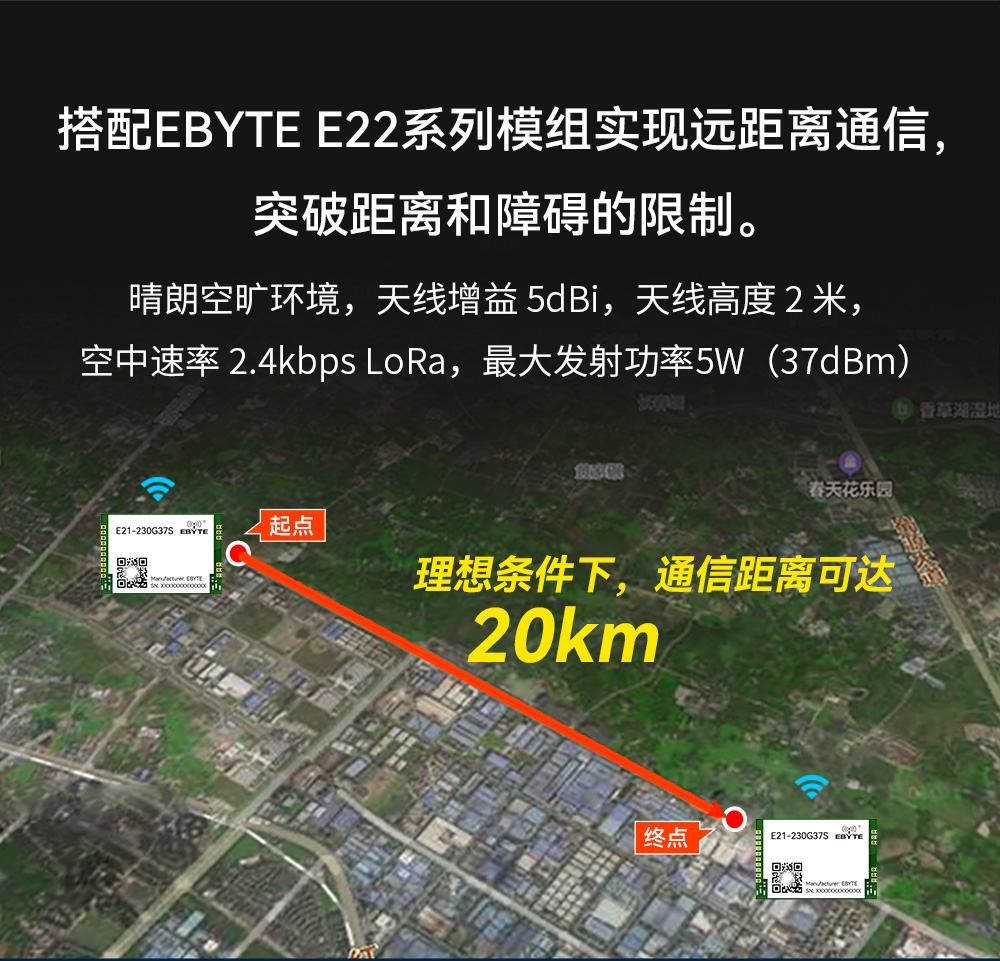

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓(V) | 4.5 | 5.5 | 超過6V永久燒毀模塊 |
| PA驅動電壓(V) | 7 | 8 | 默認7.5V供電可滿功率輸出 |
| 阻塞功率（dBm) | - | 10dbm | 大功率模塊近距離使用燒毀概率較大 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓(V) | 4.5 | 5 | 5.5 | ≥ 4.7V 可保證輸出功率 | |
| PA控制電壓(V) | 7 | 7.5 | 8 | 推薦使用7.5V能保證最佳性能 | |
| 工作溫度（℃) | -40 | 25 | +85 | 工業級設計 | |
| 工作頻段（MHEz） | 220 | - | 236 | 默認頻段為 230MHz， | |
| 功 耗 | 發射電流（mA) | 1200 | 1300 | 1400 | 瞬時功率37dBm(電源電壓5V，PA電壓 7.5V測試) |
| 接收電流（mA) | 6.5 | 8 | -100dBm輸入電流8mA | ||
| 休眠電流（ uA) | 3.0 | T/RX_EN = o | |||
| 最大發射功率（dBm) | 36 | 37 | 38 | 前級輸入功率大于17dEm能保證滿功率輸出 | |
| 接收增益（dBm) | 14 | 15 | 17 | -100dBm輸入 | |
| 發射增益（dB） | 30 | 32 | 34 | 前級輸入 5dBm 模組能夠穩定輸出 37dBm。 | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 20Km | 晴朗空曠環境，天線增益5dBi，天線高度2米，空中速率2.4kbps |
| 封裝方式 | 貼片式 | / |
| 接口方式 | 1.5mm | 郵票孔 |

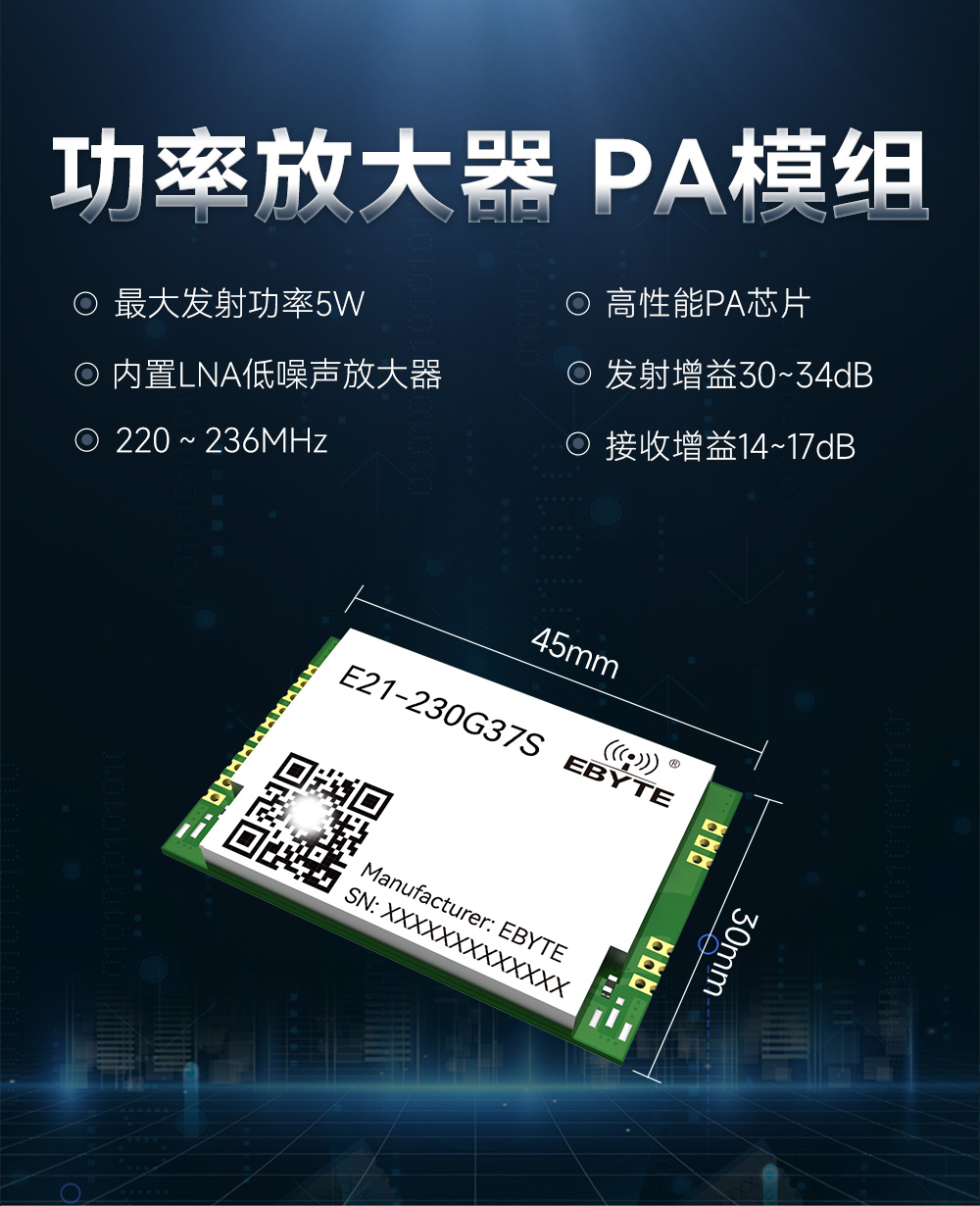

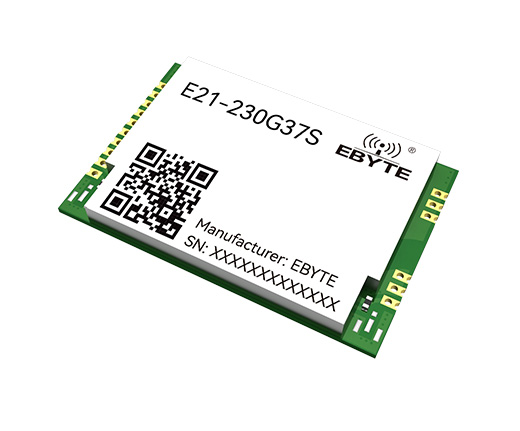

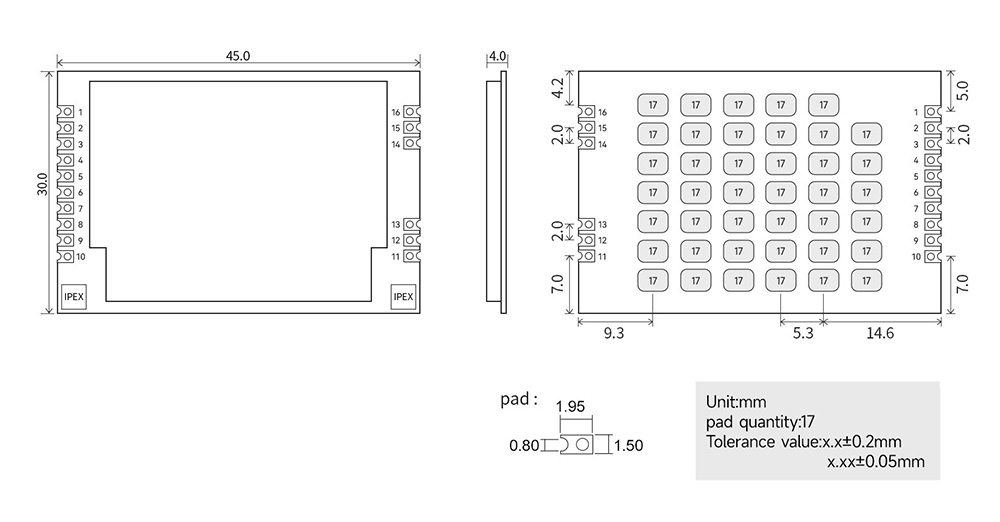

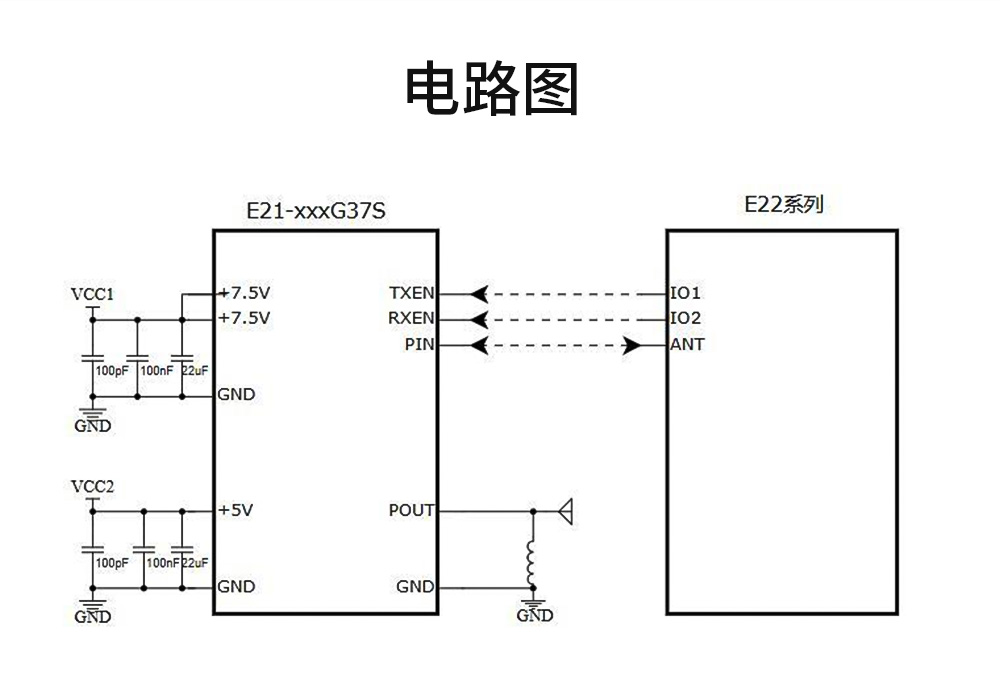

| 外形尺寸 | 45*30mm | l |
| RF輸入輸出接口 | 郵票孔 | 等效阻抗約50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 地線，連接到參考地 |
| 2 | +7.5V | - | PA驅動電源VCC1 |
| 3 | +7.5V | - | PA驅動電源VCC1 |
| 4 | GND | - | 地線，連接到參考地 |
| 5 | +5V | - | 控制電源VCC2 |
| 6 | GND | - | 地線，連接到參考地 |
| 7 | TXEN | 輸入 | 發射模式使能，高電平有效（支持3.3V/5V電平） |
| 8 | RXEN | 輸入 | 接收模式使能，高電平有效（支持3.3V/5V電平） |
| 9 | GND | - | 地線，連接到參考地 |
| 10 | PIN | 輸入/輸出 | 發射模式:射頻信號輸入/接收模式:射頻信號輸出 |
| 11 | PoUT | 輸出/輸入 | 發射模式:射頻信號輸出/接收模式:射頻信號輸入 |
| 12 | GND | - | 地線，連接到參考地 |
| 13 | GND | - | 地線，連接到參考地 |
| 14 | GND | - | 地線，連接到參考地 |
| 15 | GND | - | 地線，連接到參考地 |
| 16 | GND | - | 地線，連接到參考地 |
| 17 | GND | - | 底部散熱焊盤，連接模塊GND |
注意:1、TXEN和RXEN在任何時候都不可同時打開，同時打開可造成PA模組直接損壞。 2、底部焊盤連接內部GND,需涂抹硅脂散熱或焊接到底板增強散熱。 | |||
