接口信號：以太網
工作電壓：8～28V DC
產品尺寸：84*82*25mm 產品重量：118g ± 2g

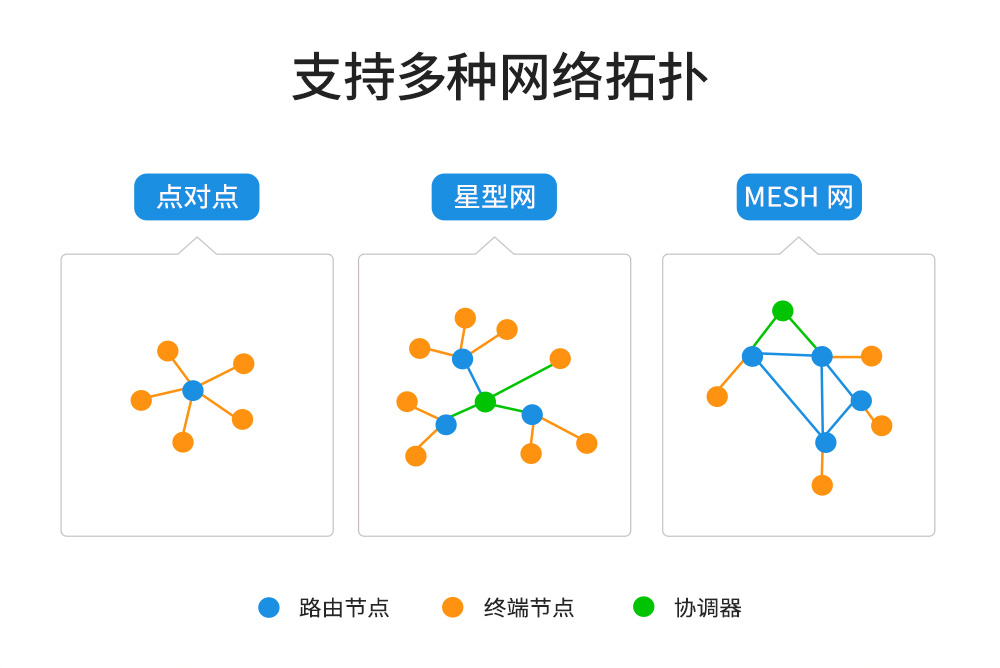

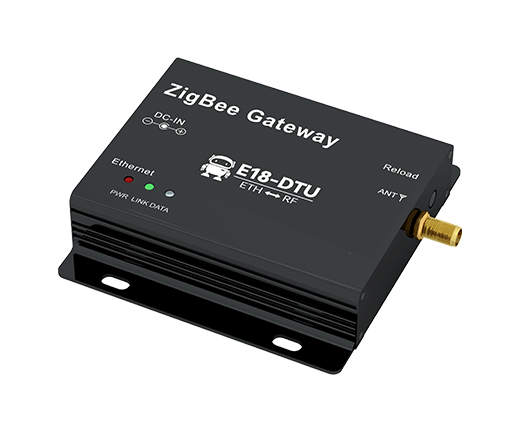

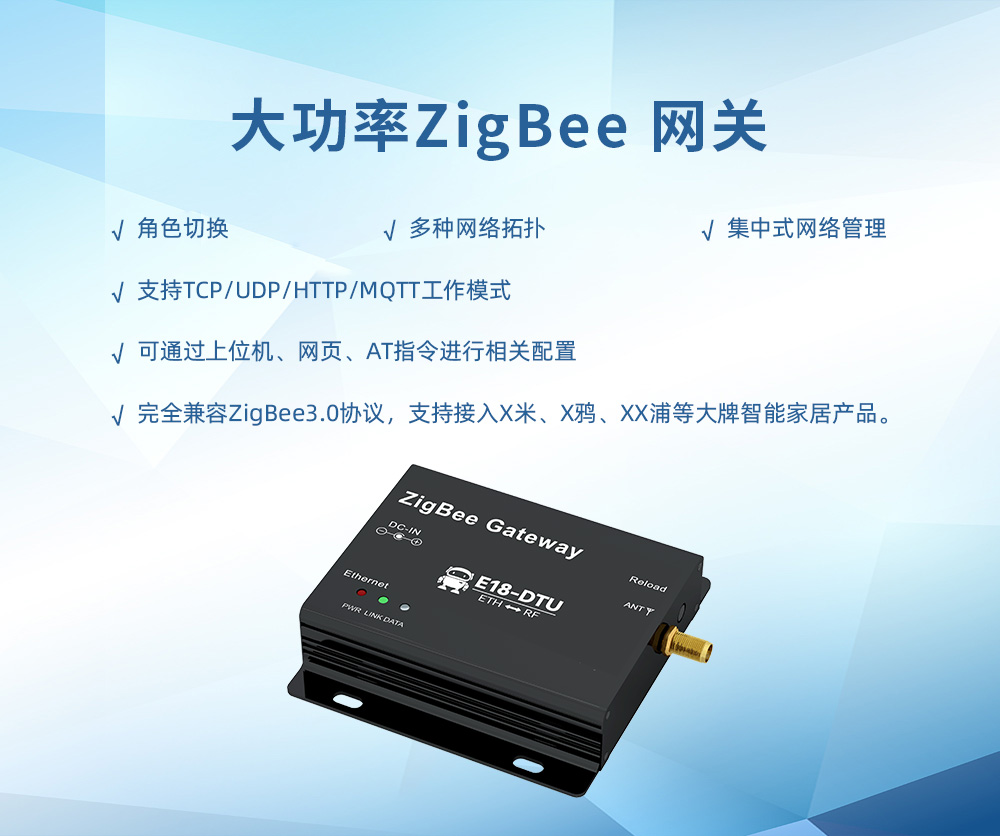

產品簡介：E18-DTU(Z27-ETH)是一款大功率ZigBee網關，擁有完善的配套ZigBee節點設備，支持自適應網絡速率（最高支持10M全雙工），提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六種工作模式，用戶可通過WEB網頁進行相關配置。在ZigBee網絡中存在3種邏輯設備類型：協調器，路由器，終端設備。ZigBee網絡由一個協調器以及多個路由器或多個終端組成。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 工作電壓 | 8~28V DC，推薦使用12V或24V供電 |
| 接口 | 網口(RJ45),10Mbps |

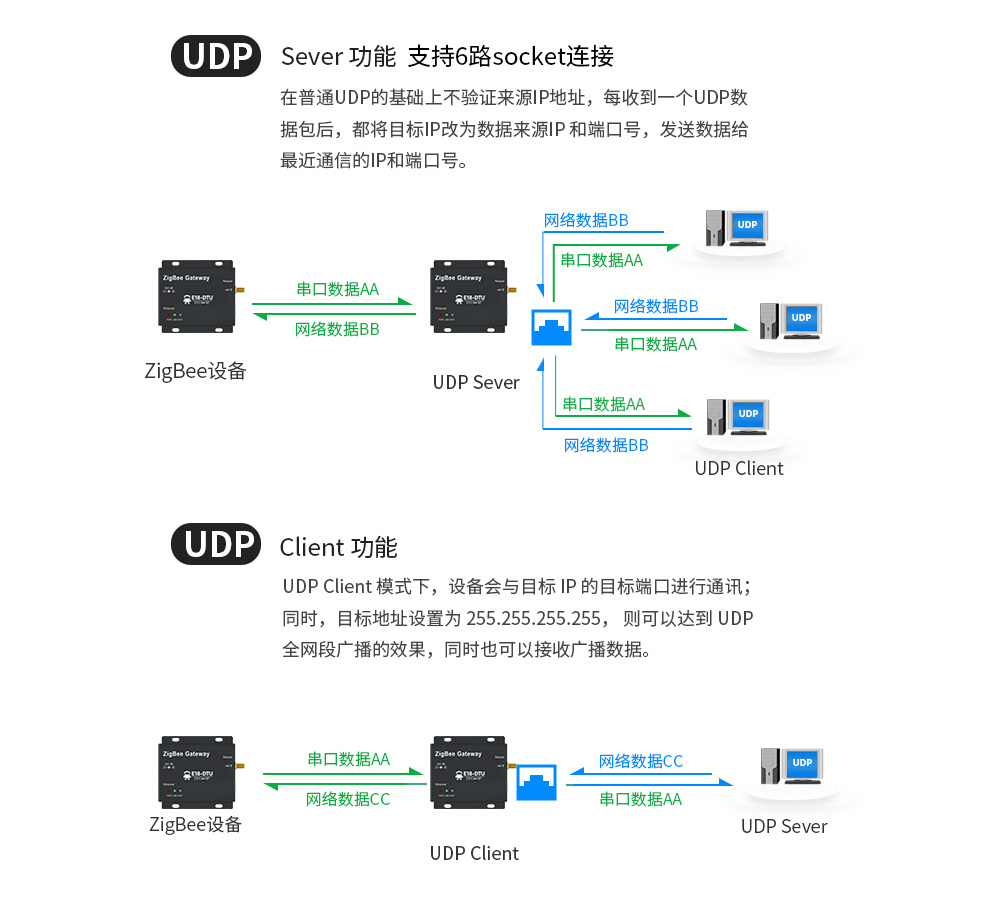

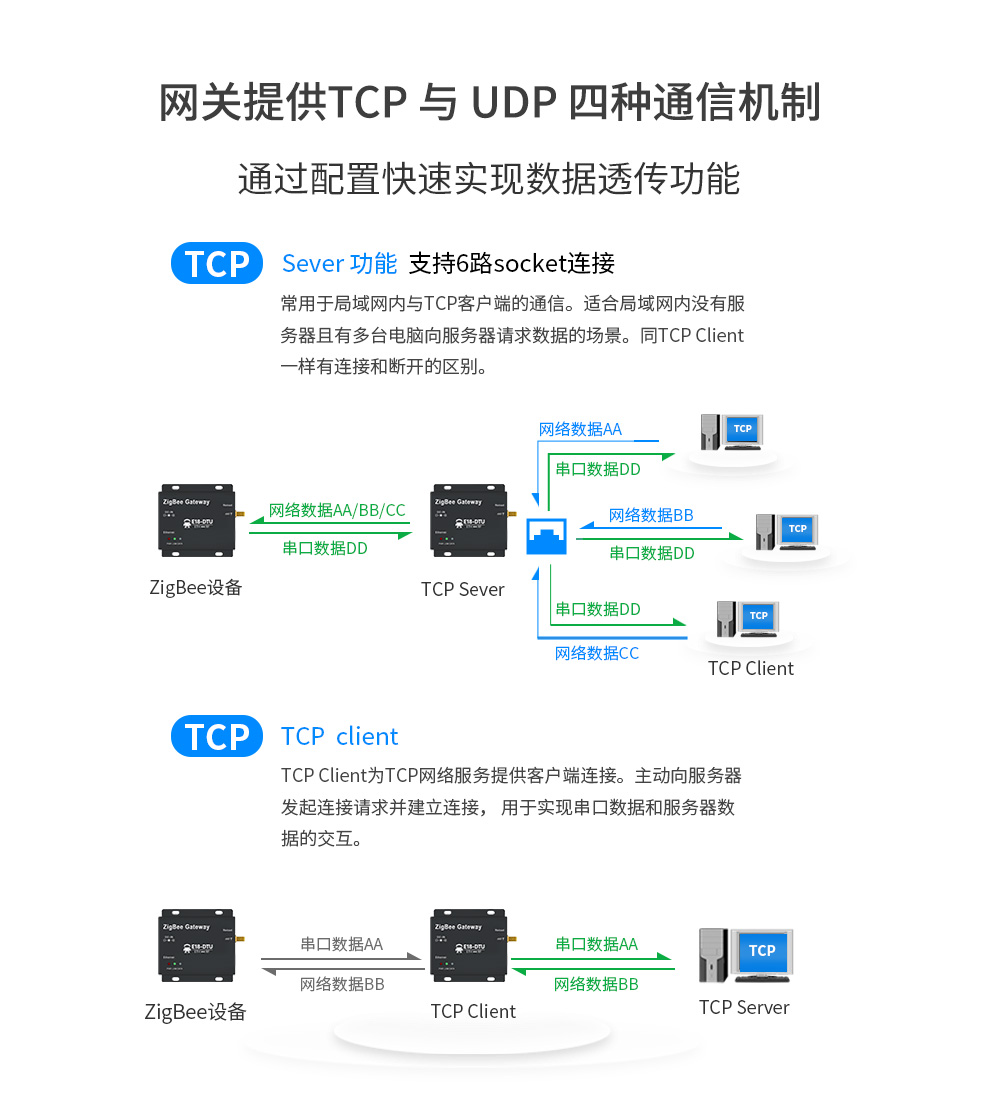

| 工作模式 | TCP Server （ 默 認 ） 、 TCP Client 、 UDP Server 、 UDP Client 、 HTTP Client、MQTT Client |
| Socket連接 | TCP服務器支持6路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP獲取方式 | 靜態IP（默認）、DHCP |
| DNS域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁、參數配置工具、AT指令 |
| IP地址 | 192.168.3.7(可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8887（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 1024 Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 1200 ~230400 bps（默認115200) 注:建議采用默認參數，不建議修改 |
| 數據位 | 5、6、7、8（默認） 注:建議采用默認參數，不建議修改 |
| 停止位 | 1（默認）、2 注:建議采用默認參數，不建議修改 |
| 校驗位 | None（默認）、Odd、Even 注:建議采用默認參數，不建議修改 |
| 流控 | 不支持 |

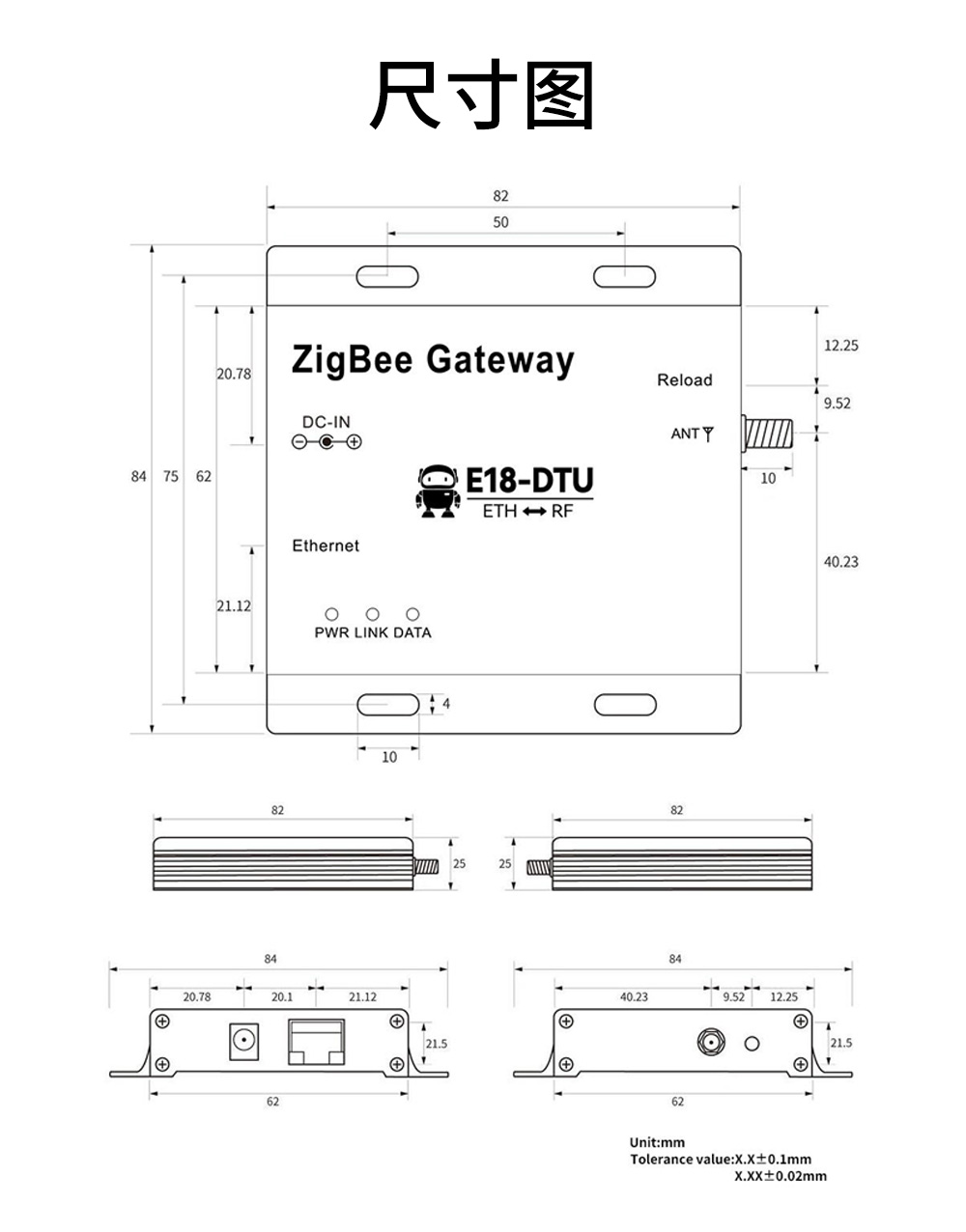

| 產品尺寸 | 84×82×25mm |
| 產品重量 | 118g士 2g |
| 工作溫濕度 | -40~ +85℃、5%~95%RH（無凝露） |
| 存儲溫濕度 | -40 ~ +105℃、5%~95%RH（無凝露） |

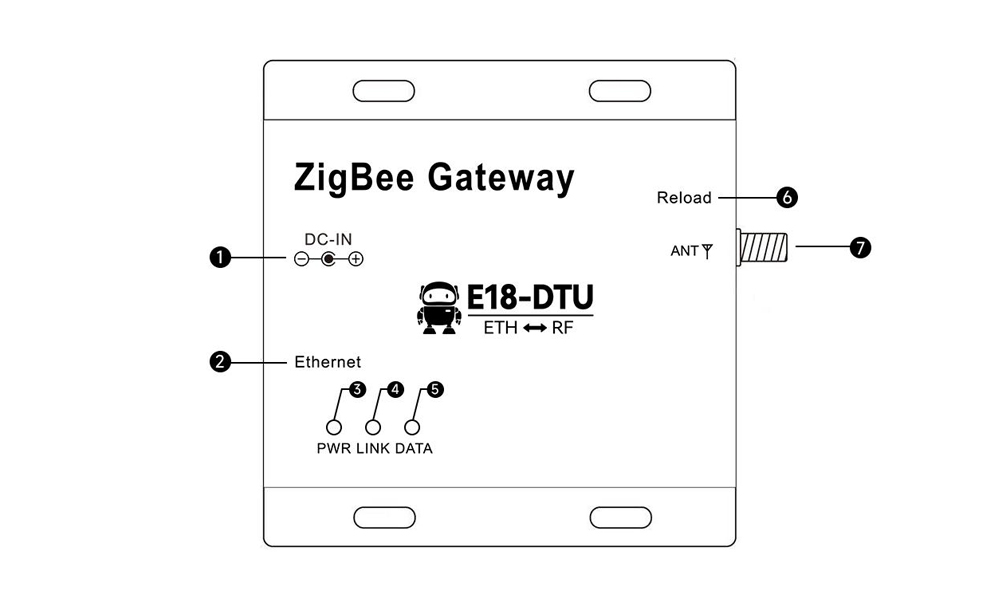

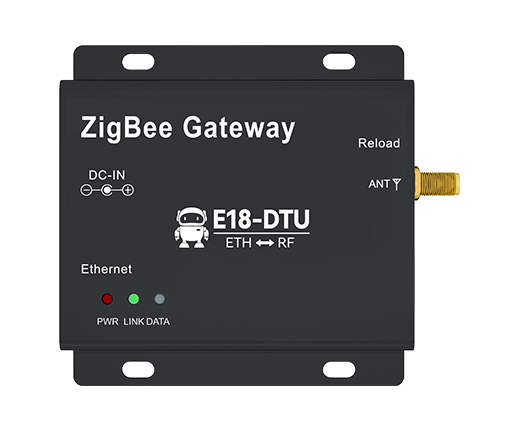

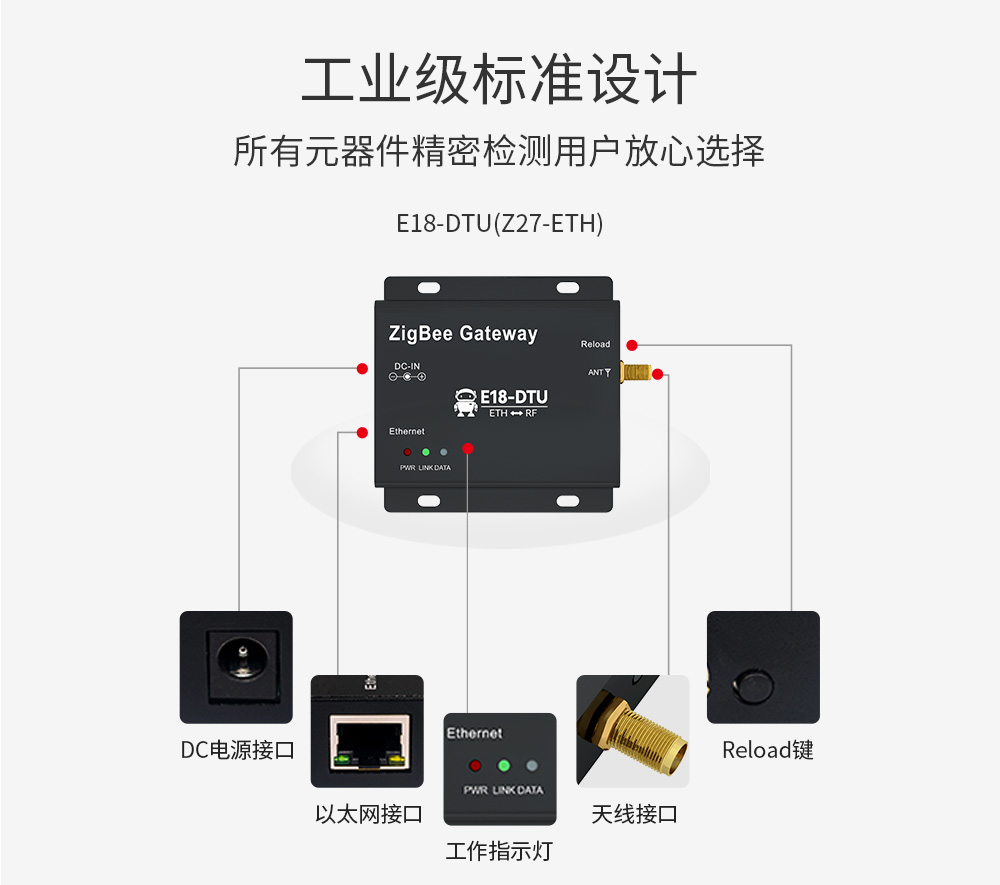

| 序號 | 標識名稱 | 功能說明 |
| 1 | DC_IN | 電源接口，支持8-28V DC供電，建議12V/24V |
| 2 | ETHERNET | 以太網接口，標準RJ45接口，與設備或者PC相連接 |
| 3 | PWR | 電源指示燈 |
| 4 | LINK | 建立連接指示燈（綠色），上電3秒以4hz頻率閃爍; 網絡未連接:熄滅; 網絡已連接:常亮。 |
| 5 | DATA | 中口收發指示燈（藍、綠雙色指示燈），上電3秒以4hz頻率閃爍; 有數據輸入時藍色指示燈閃爍; 有數據輸出時綠色指示燈閃爍; |
| 6 | Reload | 長按 5-10S 恢復到出廠設置〔僅恢復以太網部分參數） |
| 7 | ANT | SMA 天線接口 |
| 工具軟件 |
【參數配置】E18-Setting  |
| 【網絡調試助手】網絡調試助手 |
| 【用戶切換固件】以太網標準固件與以太網中性固件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓旗艦店】：https://detail.tmall.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因?yàn)閰f(xié)調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
