        當前位置: 首頁 >產品中心 >射頻模塊 SPI/SoC>其他>E04-900M20S

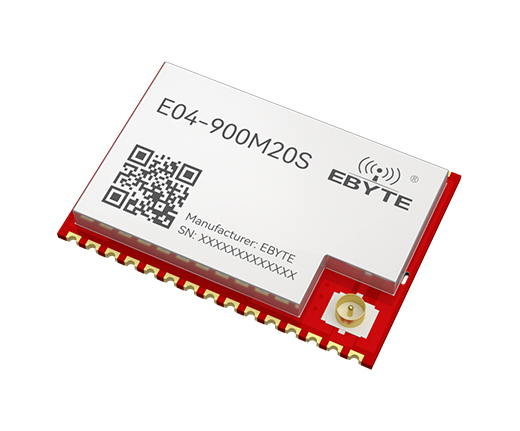

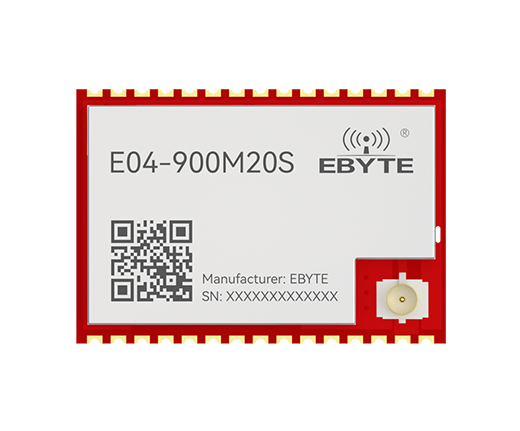

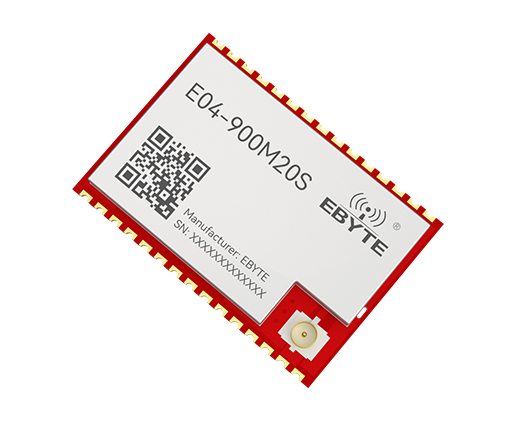

        E04-900M20S SoC貼片型無線模塊

        射頻芯片:STM32WL33

        發射功率:20dBm

        通信距離:3500m

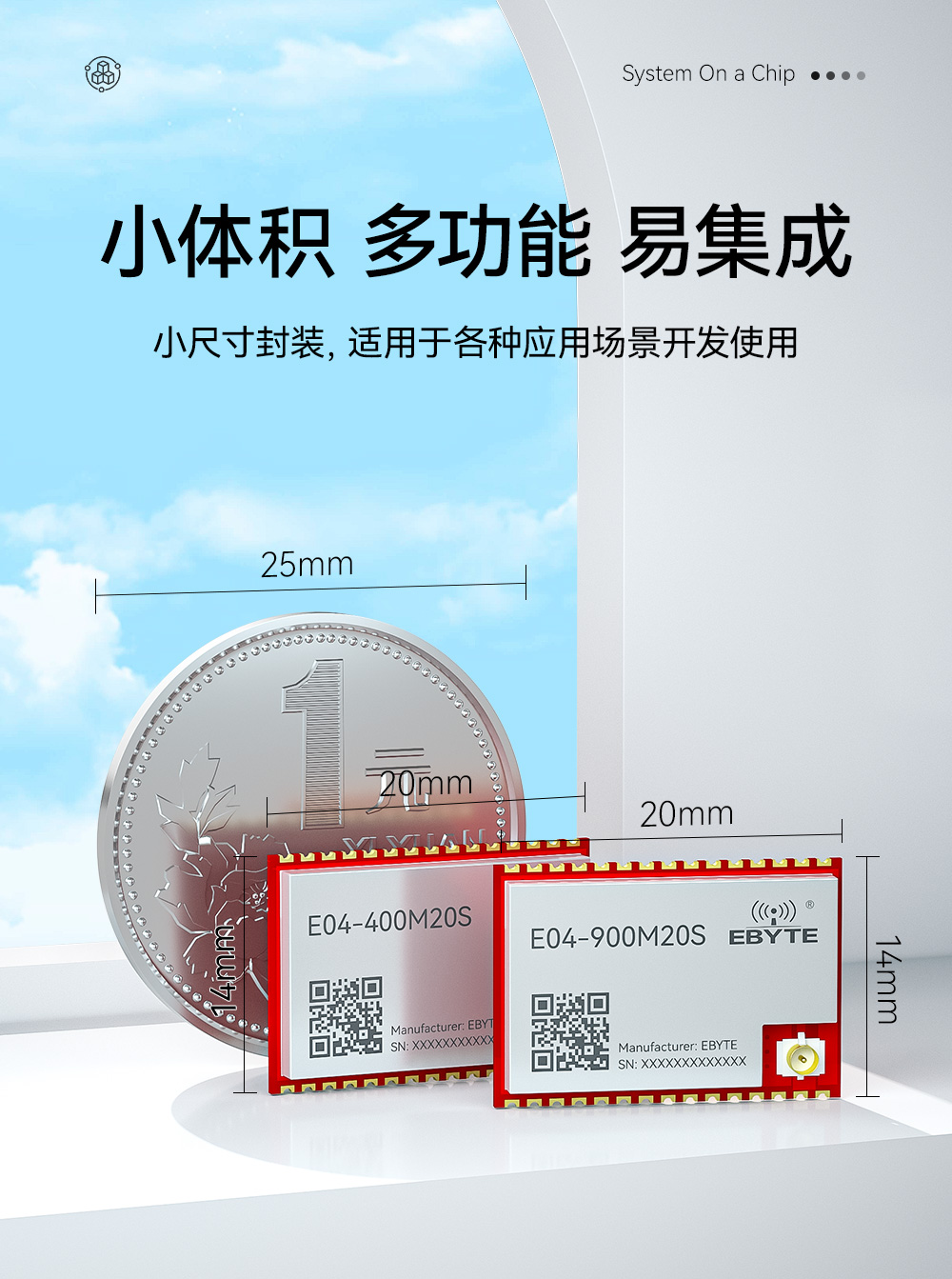

        產品尺寸:20*14mm

        產品簡介:E04-900M20S無線模塊是基于意法半導體新推出的STM32WL33芯片方案SoC型無線通信模塊,無線模塊具備通信遠、待機功耗低、抗干擾能力強、接口資源豐富、處理能力強、外形尺寸小等特性。并適用于868/915MHz頻段貼片式無線模塊, 使用工業級高精度32.768KHz和48MHz晶振,保證模組穩定運行。該無線模組需用戶二次開發,可廣泛應用于物聯網行業。

        無線模塊引流圖

        E04-900M20S SoC貼片型無線模塊 (1)
        E04-900M20S SoC貼片型無線模塊 (2)
        E04-900M20S SoC貼片型無線模塊 (3)
        E04-900M20S SoC貼片型無線模塊 (4)
        E04-900M20S SoC貼片型無線模塊 (5)
        E04-900M20S SoC貼片型無線模塊 (6)
        E04-900M20S SoC貼片型無線模塊 (7)
        E04-900M20S SoC貼片型無線模塊 (8)
        E04-900M20S SoC貼片型無線模塊 (9)
        E04-900M20S SoC貼片型無線模塊 (10)

        射頻參數參數值備注
        工作頻段850~930  MHz支持 ISM  頻段
        發射功率0~20  dBm軟件可調,需用戶自行開發設置
        接收靈敏度-132  dBm@1%BER
        通信距離3500 米晴朗空曠環境,最大功率,天線增益 3.5dBi,高度 2m,空速 1.2kbps


        硬件參數參數值備注
        IC 全稱STM32WL33KCV6-
        內核ARM Cortex-M0+-
        FLASH256 KB-
        RAM32 KB-

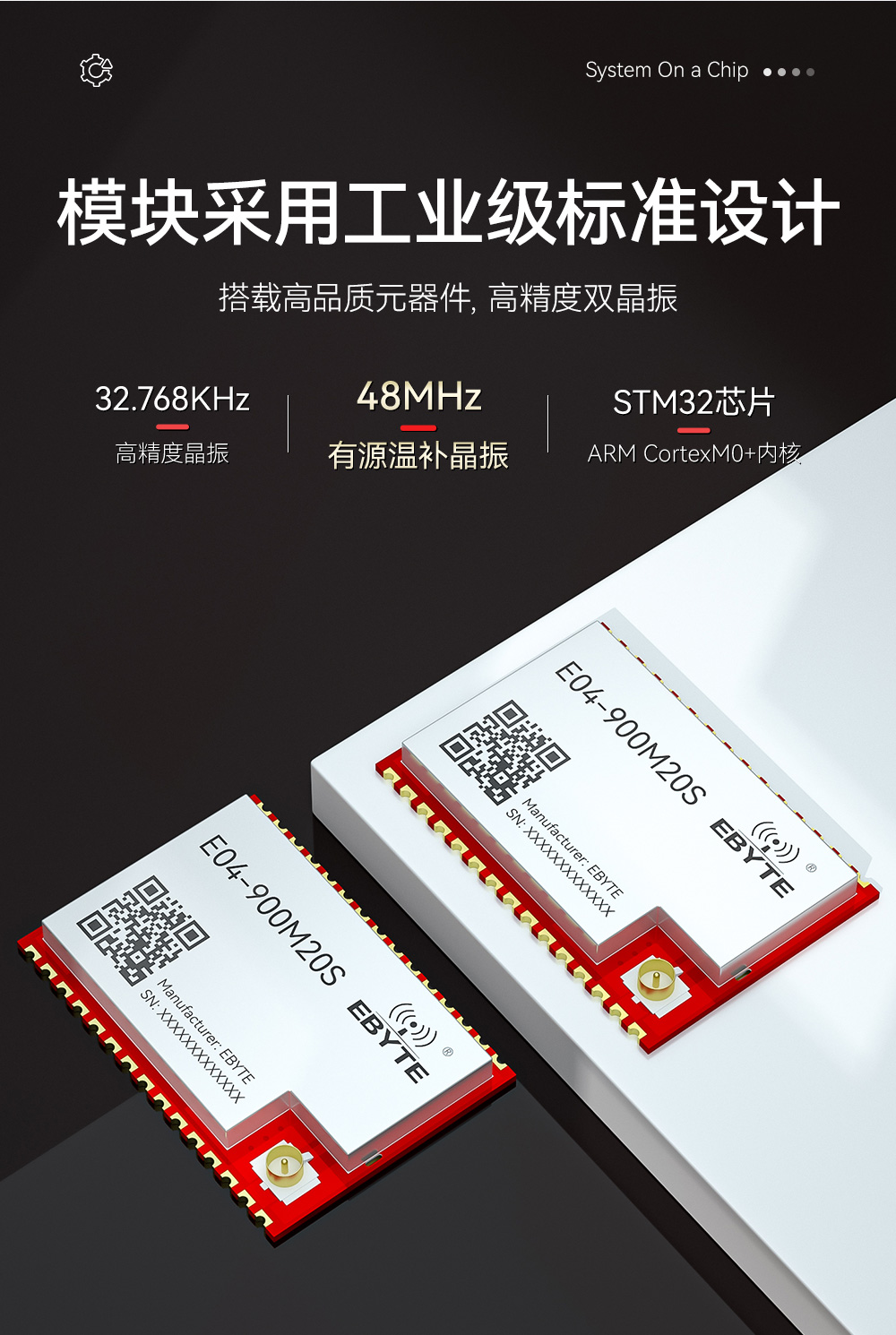

        晶振頻率48MHz/32.768KHz外部晶振

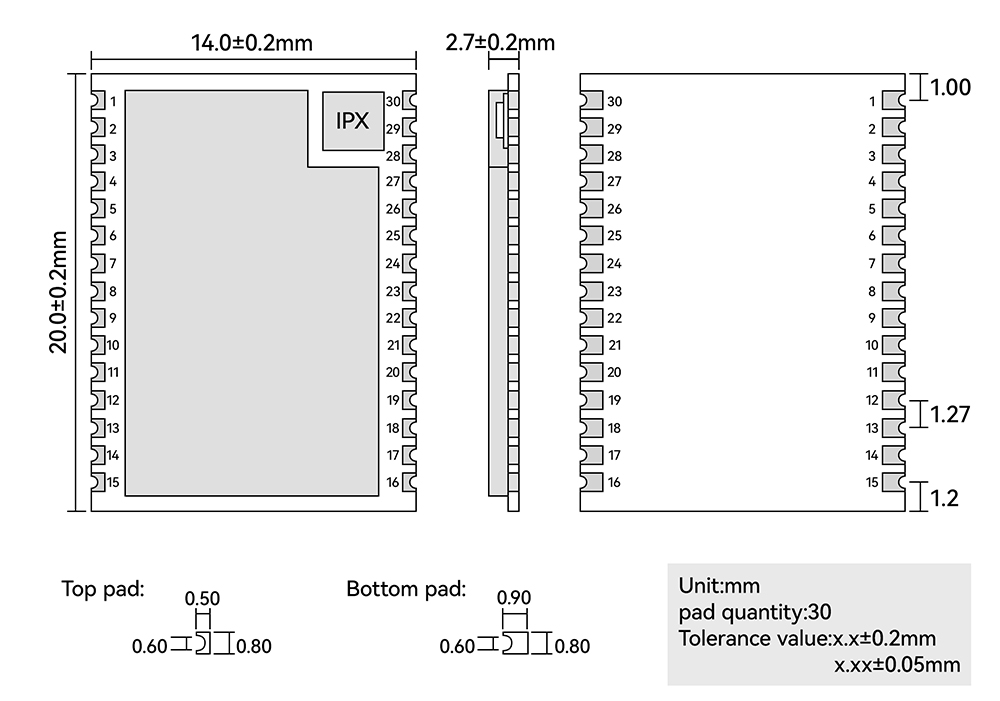

        尺寸大小14 * 20 mm-

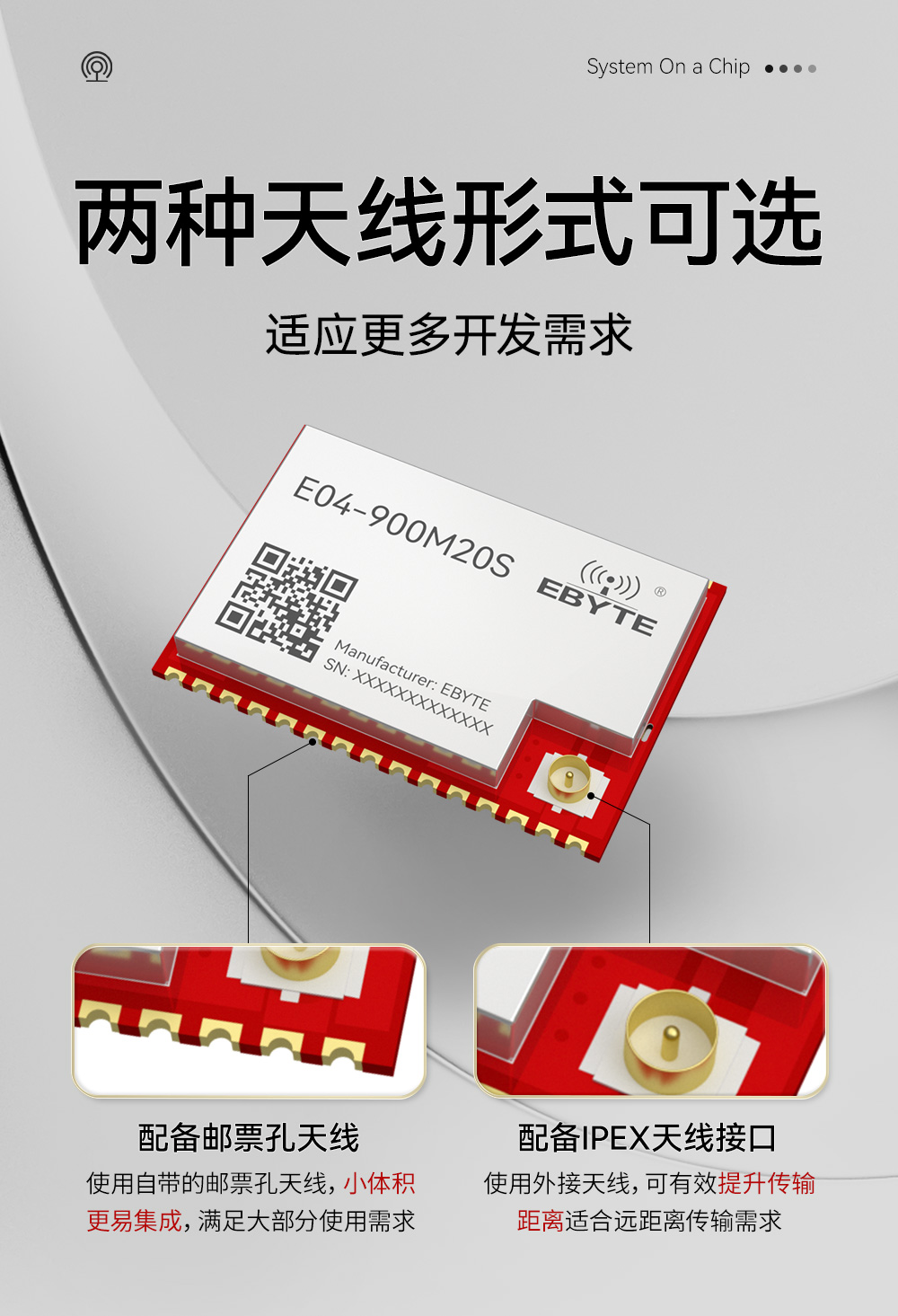

        天線形式IPEX/郵票孔等效阻抗約 50Ω
        通信接口UART、SPI、I2C、GPIO、ADC需用戶自行開發設置
        封裝方式貼片郵票孔-
        重量1.2g±0.1g


        電氣參數最小值典型值最大值單位備  注
        電源電壓2.83.33.6V≥3.3V  可保證輸出功率,超過 3.6V  可能會損壞模塊
        通信電平-3.3-V使用 5.0V  TTL 建議加電平轉換
        發射電流-150-mA瞬時功耗
        接收電流-18-mA-
        休眠電流-2.5-μA-
        工作溫度-402085-
        工作濕度106090%-
        儲存溫度-4020125-


        SOC貼片型無線模塊引腳定義


        引腳序號引腳名稱引腳方向引腳用途
        1NC--
        2NRST輸入芯片復位觸發輸入腳,低電平有效
        3NC--
        4NC--
        5NC--
        6NC--
        7NC--
        8PA1輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        9PB2輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        10NC--
        11PB0輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        12GND輸出地線,連接到電源參考地
        133.3V輸入電源輸入,支持 2.8~3.6V 供電
        14PA2輸入/輸出程序調試/下載口 SWDIO
        15PA3輸入/輸出程序調試/下載口 SWCLK
        16PAO輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        17PA11輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        18PA10輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        19PA9輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        20PA8輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        21PB15輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        22PB14輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        23NC--
        24PB6輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        25PB7輸入/輸出可配置的通用 IO 口(詳見 STM32WL33KCV6 手冊)
        26NC--
        27NC--
        28GND輸出地線,連接到電源參考地
        29ANT輸出天線接口,郵票孔(50Ω特性阻抗),與 IPEX-1 接口相通
        30GND輸出地線,連接到電源參考地
