供電接口：USB
通信接口：UART
產品尺寸：62.74 * 25.4mm

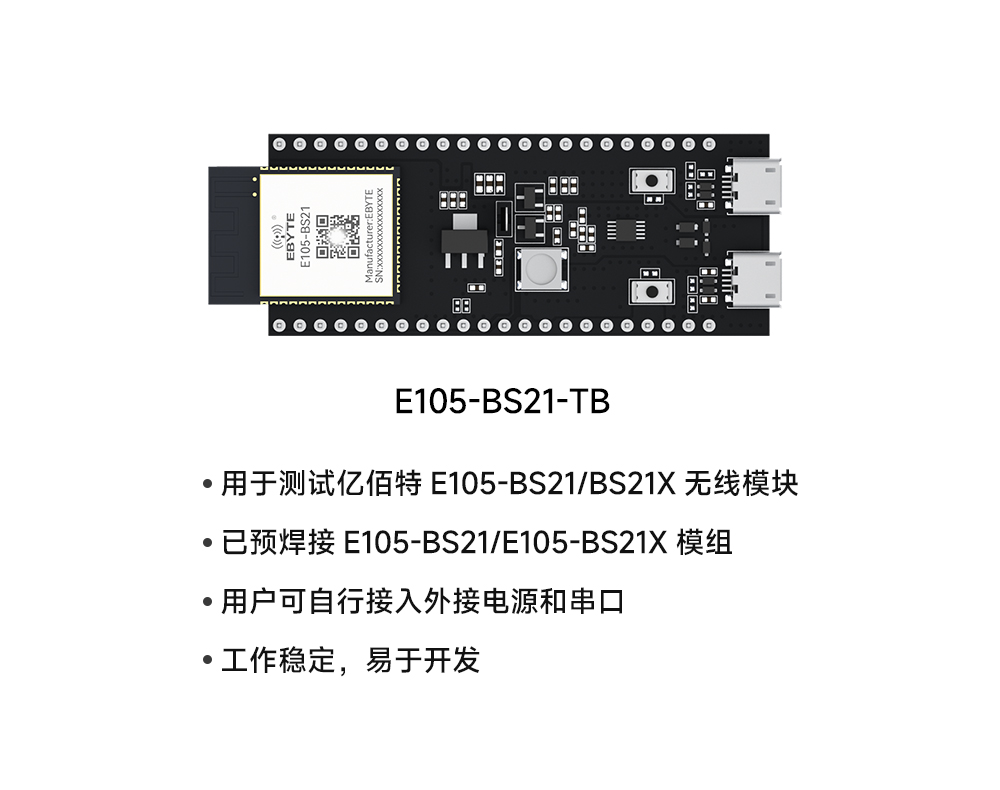

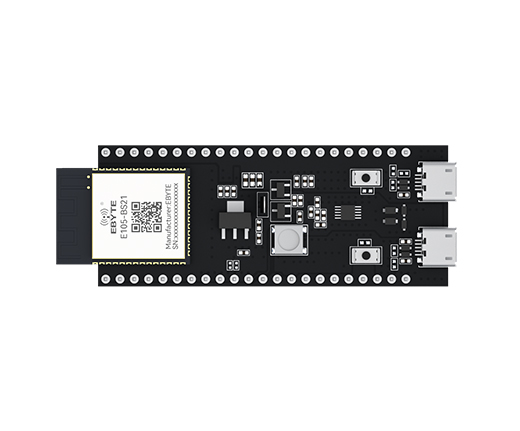

產品簡介：E105-BS21-TB和E105-BS21X-TB是兩款入門級開發板，搭載SLE1.0協議星閃模組E105-BS21、E105-BS21X。該星閃模塊開發板具備完整的SLE1.0星閃功能，且板上星閃模組大部分管腳均已引出至兩側排針，開發人員可根據實際需求，輕松通過跳線連接多種外圍設備，同時也可將開發板插在面包板上使用。
| 序號 | 主要固件 | 介紹 |
| 1 | E105-BS21 E105-BS21X | E105-BS21 和 E105-BS21X 是基于星閃協議 1.0 版本的串口轉 SLE（SparkLink Low Energy）星閃模塊，具有體積小、功耗低、傳輸距離遠、傳輸速度快、抗干擾能力強、低延時等特點，工作在2.4GHz頻段，最大射頻發射功率為6dBm。 |
| 2 | 短接器 | 接收及發送短接器 |
| 3 | 排針 | 所有可用 GPIO 管腳（除 flash 的 SPI 總線）均已引出至開發板的排針。請查看排針獲取更多信息。 |
| 4 | 短接器 | 模組 3.3V 供電短接器。 |
| 5 | Reset 鍵 | 復位按鍵。 |
| 6 | KEY 鍵 | 普通按鍵（暫未開放用途）。 |
| 7 | RGB 燈 | 從左到右以此為 LED1、LED2 為數據狀態指示燈，PWR 為電源指示燈。 |
| 8 | USB接口 | USB 接口可用作開發板的供電接口，可通過 USB 協議與芯片通信。 |
| 9 | USB轉UART接口 | Micro-USB接口，可用作開發板的供電接口，可燒錄固件至芯片，也可作為通信接口，通過板載USB轉UART橋接器與芯片通信。 |
| 引腳序號 | 引腳名稱 | 類型 | 引腳用途 |
| 1 | GPIO26 | I/0 | 通用 IO 口 |
| 2 | GPIO25 | I/0 | 通用 IO 口 |
| 3 | GPIO27 | I/0 | 通用 IO 口 |
| 4 | GPIO28 | I/0 | 通用 IO 口 |
| 5 | GPIO29 | I/0 | 通用 IO 口 |
| 6 | GPIO30 | I/0 | 通用 IO 口 |
| 7 | GPIO31 | I/0 | 通用 IO 口 |
| 8 | GPIO2 | I/0 | 通用 IO 口 |
| 9 | GND | 模塊 GND | |
| 10 | VDD | 電源輸入 1.8V~3.6V | |
| 11 | GPIO3 | I/0 | 通用 IO 口 |
| 12 | GPIO4 | I/0 | 通用 IO 口 |
| 13 | GPIO5 | I/0 | 通用 IO 口 |
| 14 | GPIO6 | I/0 | 通用 IO 口 |
| 15 | GPIO9 | I/0 | 通用 IO 口 |
| 16 | GPIO10 | I/0 | 通用 IO 口 |
| 17 | GPIO11 | I/0 | 通用 IO 口 |
| 18 | USB- | USB 負極 | |
| 19 | USB+ | USB 正極 | |
| 20 | GPIO12 | I/0 | 通用 IO 口 |
| 21 | GPIO13 | I/0 | 通用 IO 口 |
| 22 | GPIO14 | I/0 | 通用 IO 口 |
| 23 | GPIO15 | I/0 | 通用 IO 口 |
| 24 | GPIO16 | I/0 | 通用 IO 口 |
| 25 | GPIO17 | I/0 | 通用 IO 口 |
| 26 | GPIO18 | I/0 | 通用 IO 口 |
| 27 | GPIO19 | I/0 | 通訊串口 RXD |
| 28 | GPIO20 | I/0 | 通訊串口 TXD |
| 29 | SWCLK | 調試引腳 | |
| 30 | SWDIO | 調試引腳 | |
| 31 | GPIO22 | I/0 | 通用 IO 口 |
| 32 | GPIO23 | I/0 | 通用 IO 口 |
| 33 | GPIO24 | I/0 | 通用 IO 口 |
| 34 | RESET | I | 復位引腳，不可懸空，拉低 10ms 復位，可用于深度休眠喚醒 |
注：1.P：電源；I：輸入；O：輸出；T：可設置為高阻。
