發射功率：20dBm
通信距離：5km
空中速率：2.4k～62.5kbps
產品尺寸：26*16mm 產品重量：2.37±0.05g

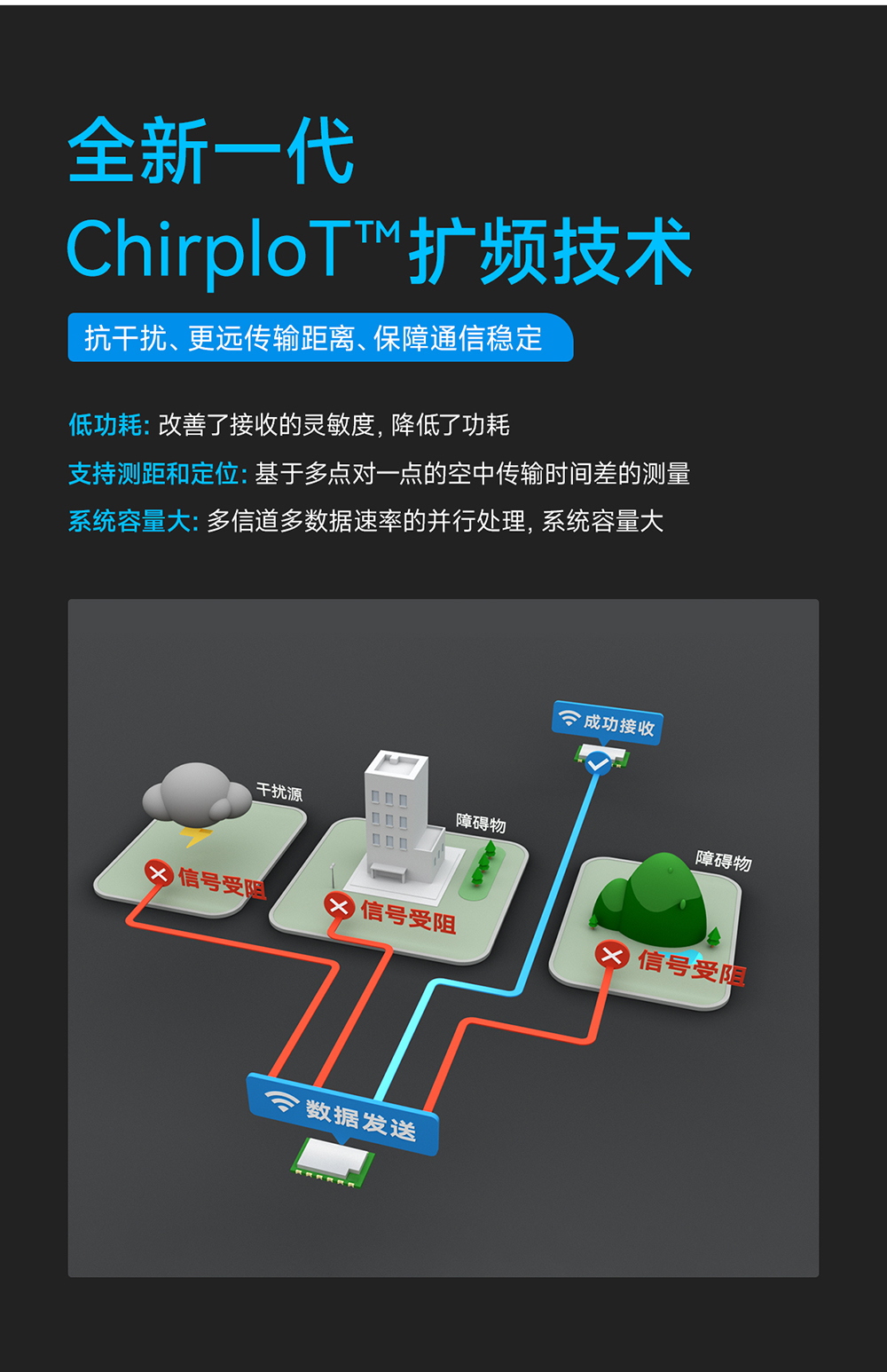

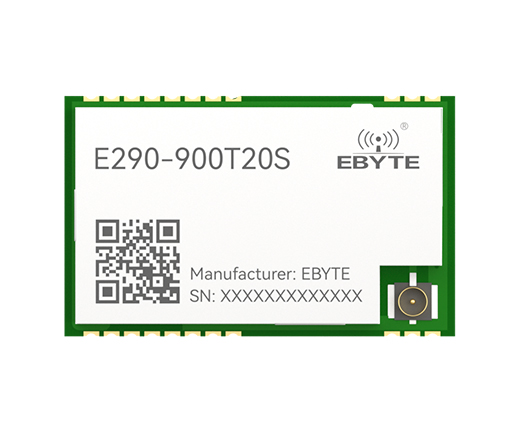

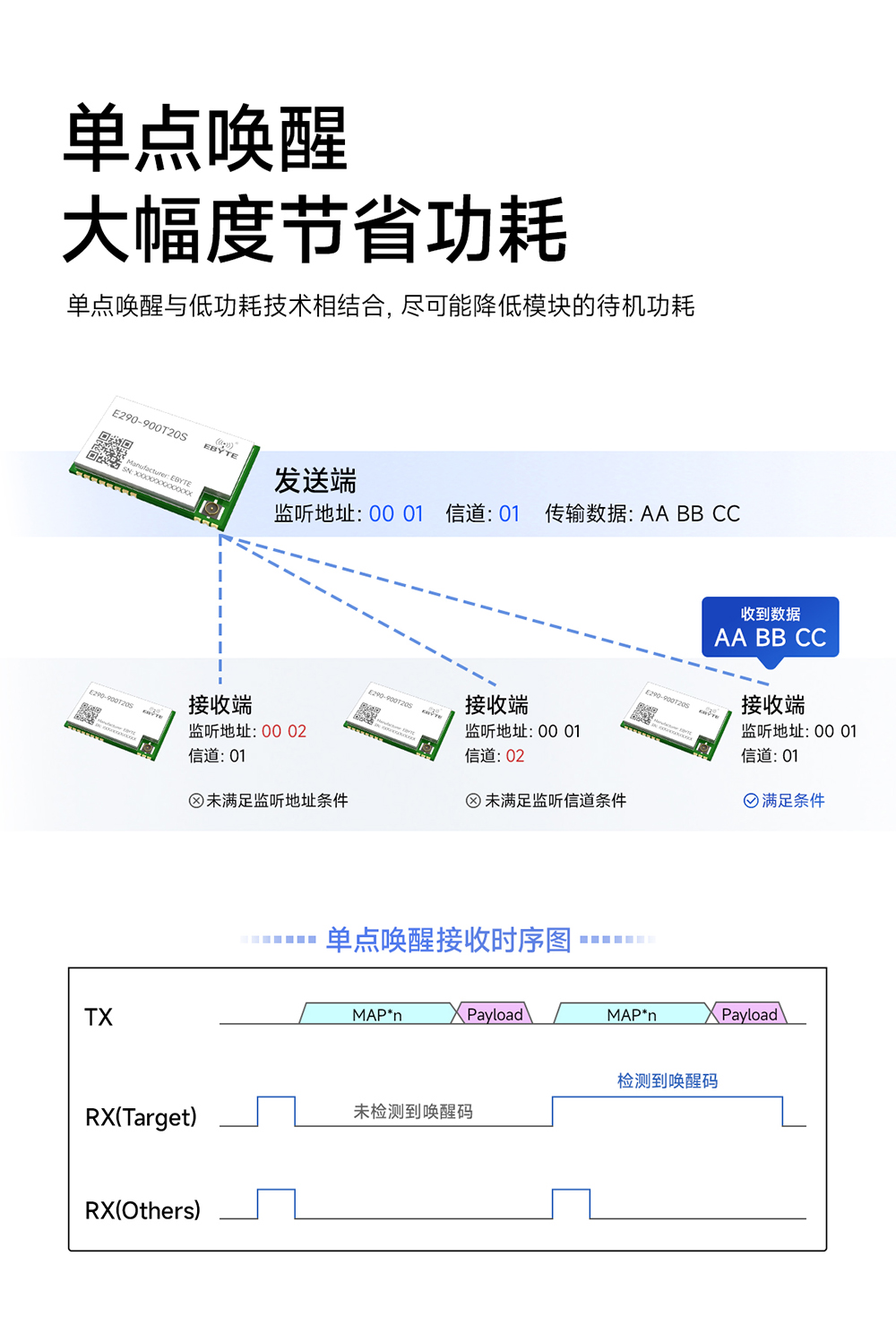

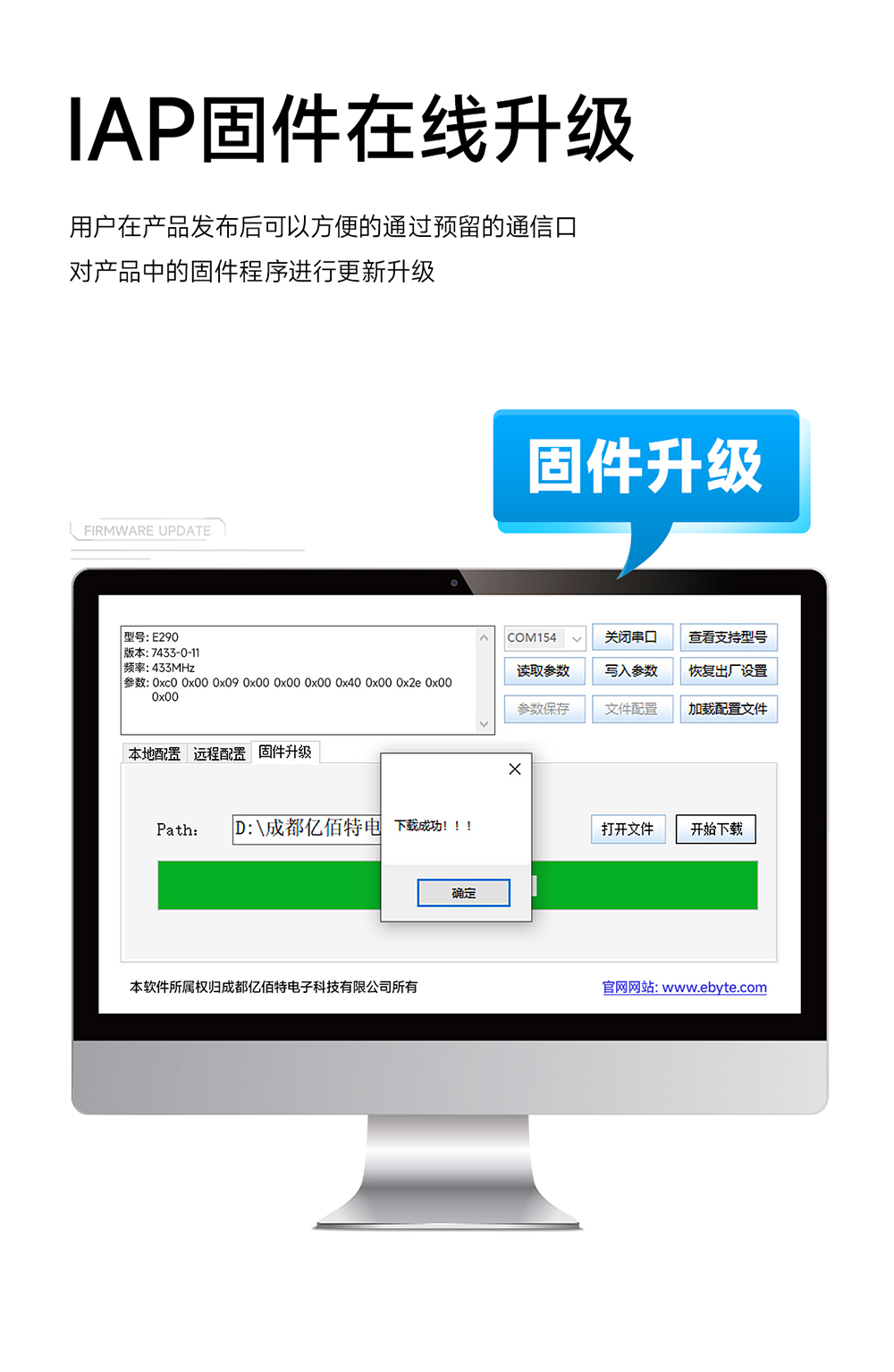

產品簡介：E290-900T20S是全新一代的無線模塊，基于磐啟微PAN3060射頻芯片的UART無線串口模塊，具有多種傳輸方式，工作在(850.125～930.125MHz）頻段（默認868.125MHz），采用擴頻技術ChirpIoT?，TTL電平輸出。無線模塊采用全新一代的ChirpIoT?擴頻技術，支持半雙工無線通訊，具有高抗干擾性，高靈敏度的特點；支持空中喚醒、無線配置、自動中繼、通信密鑰、AT指令、IAP升級等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 單位 | 描述 | 備注 |
| 最大發射功率 | dBm | 20 | - |
| 接收靈敏度 | dBm | -125 | 空中速率為2.4kbps |

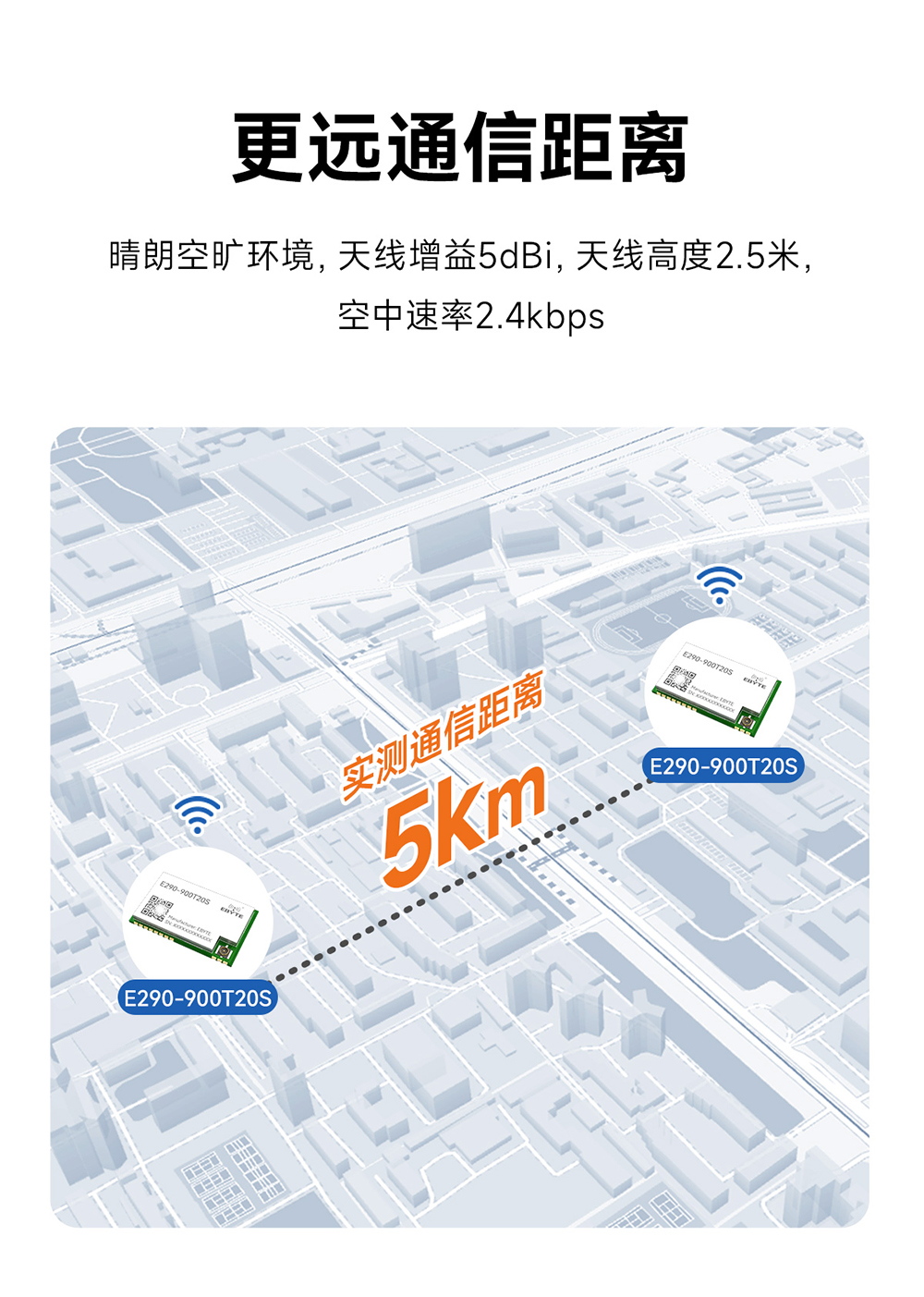

| 參考距離 | m | 5k | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | - | |
| 空中速率 | bps | 2.4K~62.5K | 用戶編程控制 |
| 阻塞功率 | dBm | 10 | 近距離使用有燒毀風險 |
| 發射長度 | Btye | 240 | 可通過指令設置分包32/64/128/240 字節發送 |
| 緩存容量 | Btye | 500 | - |
| 電氣參數 | 單位 | 描述 | 備注 | ||
| 工作電壓 | V | 2.6～5.5 | ≥5V 可保證輸出功率，超過5.5V 存在燒毀模塊的風險。 | ||
| 通信電平 | V | 3.3V | 使用 5V TTL 有風險燒毀 | ||
| 功耗 | 發射電流 | mA | 120 | 固定負載瞬時功耗，天線測量結果有所不同 | |
| 接收電流 | DCDC 模式 | mA | 6.1 | - | |
| LDO 模式 | 10.2 | ||||
| 休眠電流 | uA | 2 | 軟件關斷 | ||
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級設計 | |
| 儲存溫度 | ℃ | -40～+85 | 工業級設計 | ||
| 硬件參數 | 描述 | 備注 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | ChirpIoT? | 新一代 ChirpIoT?調制技術 |
| 接口方式 | 1.27mm郵票孔 | |
| 通信接口 | UART串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |

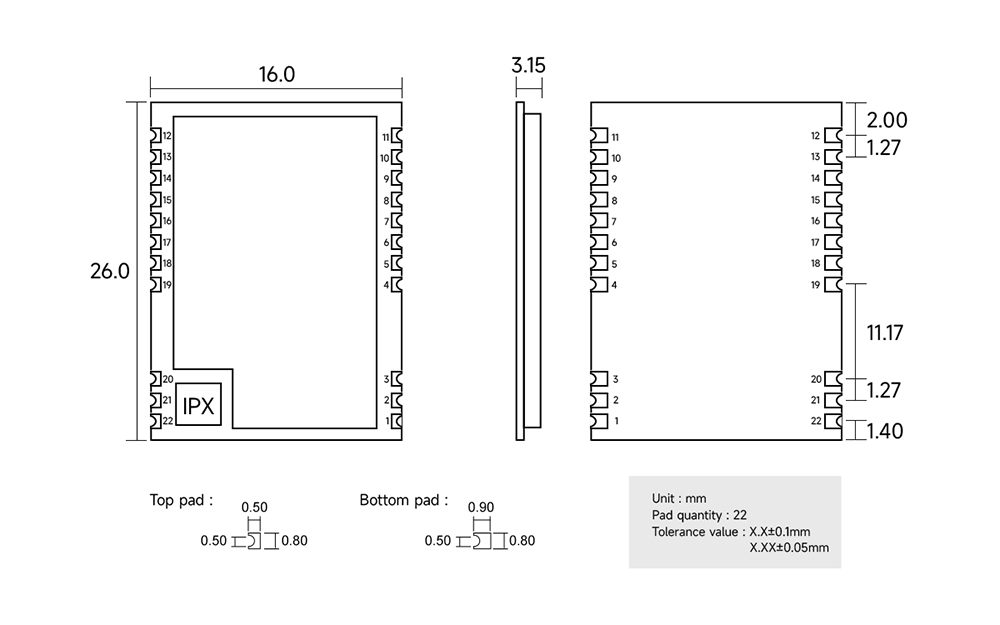

| 尺寸 | 16*26mm | ±0.2mm |
| 產品凈重 | 2.37g | ±0.05g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |

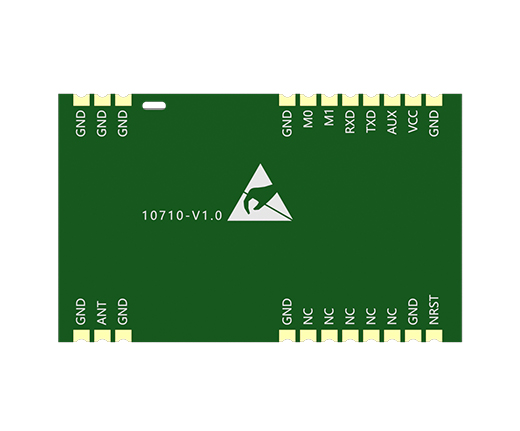

| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |

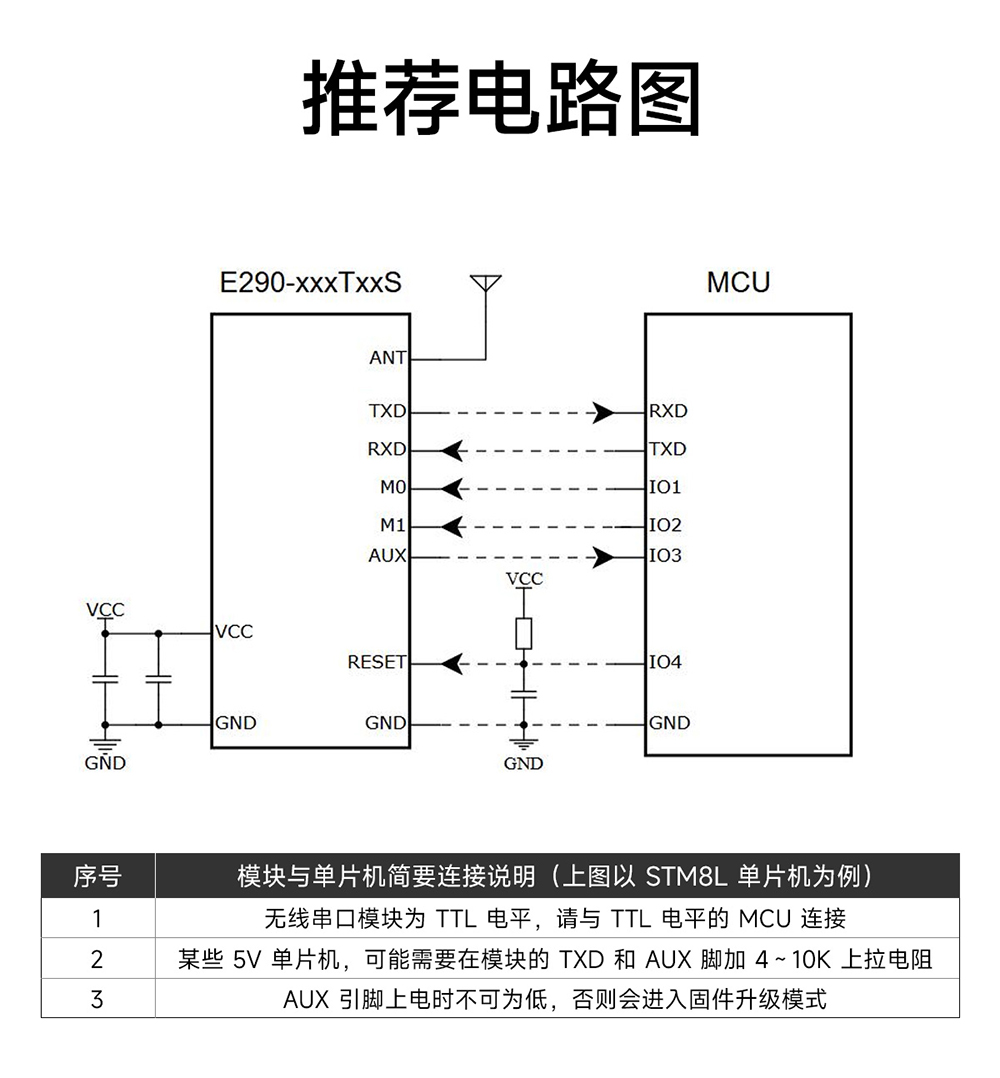

| 5 | M0 | 輸入（上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 9 | AUX | 輸入/輸出 | 用于指示模塊工作狀態；上電時禁止為低，否則會進入固件升級模式； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.6～5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | RST | - | 模塊復位腳，拉低 1ms 復位 |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | 懸空，不可接地 |
| 15 | NC | - | 懸空，不可接地 |
| 16 | NC | - | 懸空，不可接地 |
| 17 | NC | - | 懸空，不可接地 |
| 18 | NC | - | 懸空，不可接地 |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
| 產品說明書 |
【芯片手冊】PAN3060  |
| 【用戶手冊】E290-900T20S_UserManual_CN |
| 開發測試 |
| 【固件資料】E290-900T20S |
| 【封裝文件】Pcb_E290-900T20S |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E290參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.tmall.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

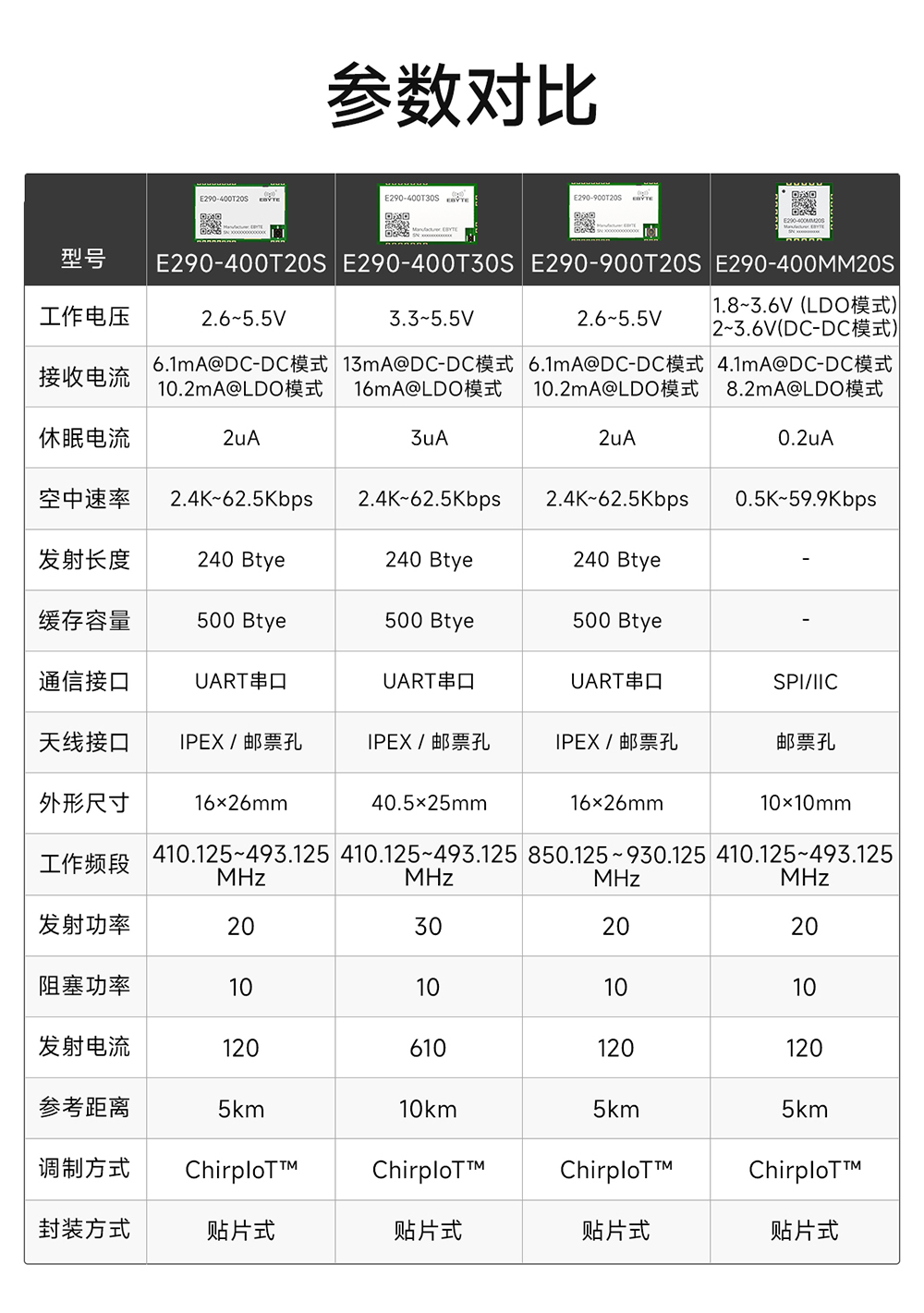

| 產品 型號 | 接口類型 | 芯片方案 | 工作頻段Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
