接口類型：UART串口
發射功率：27dBm
通信距離：4.0km
尺寸大?。?0.5*25mm 產品重量：4.8g±0.1g

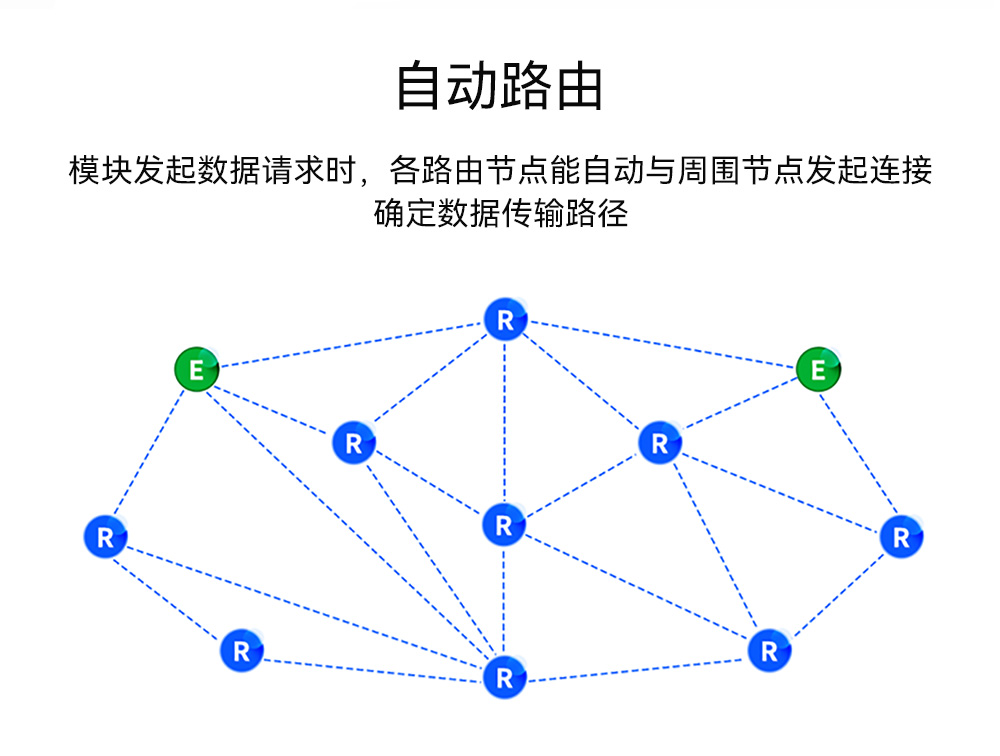

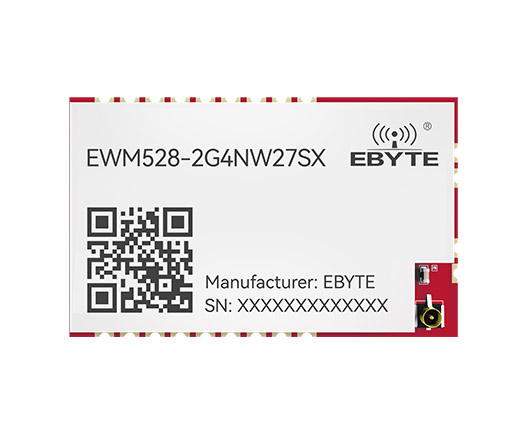

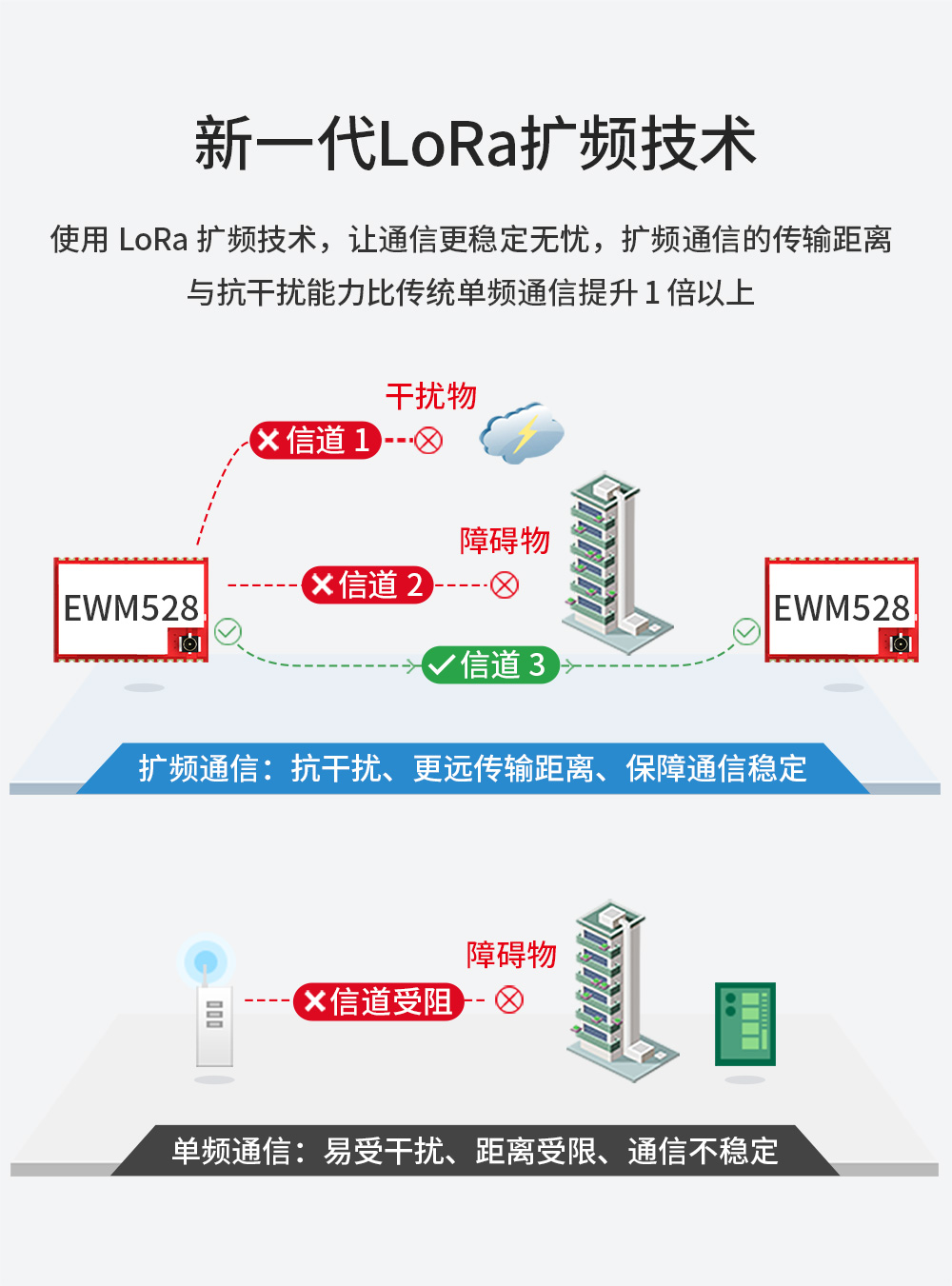

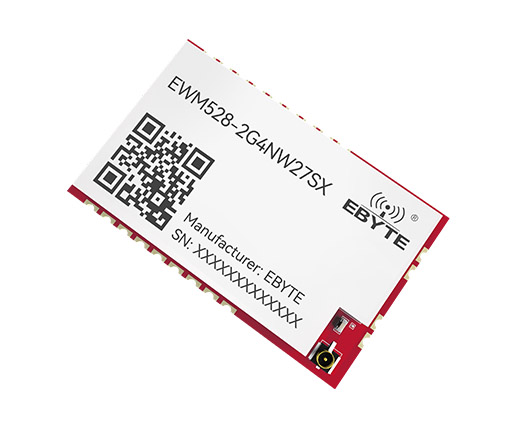

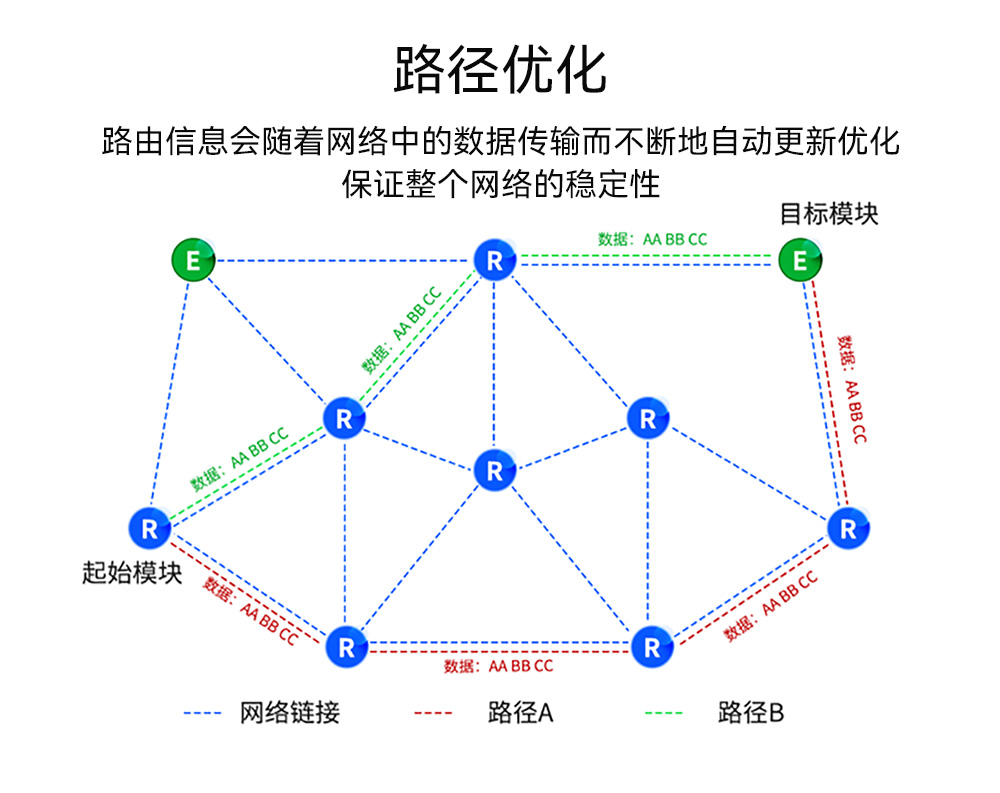

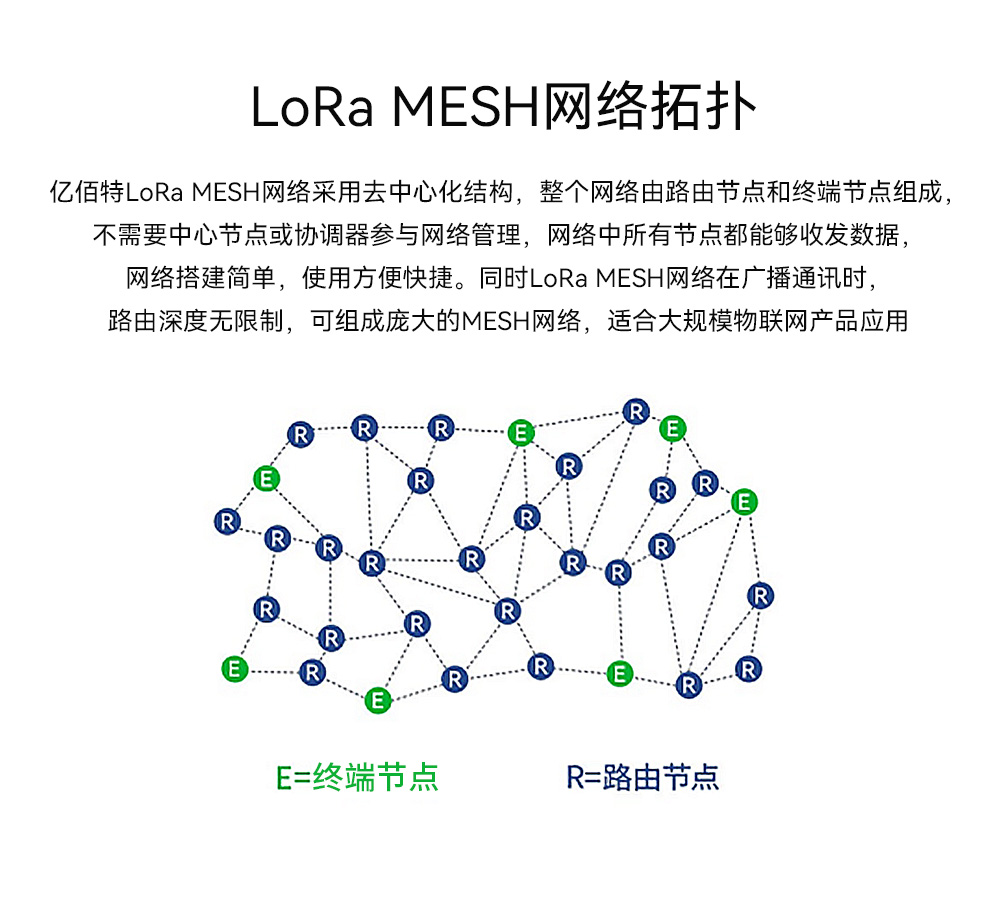

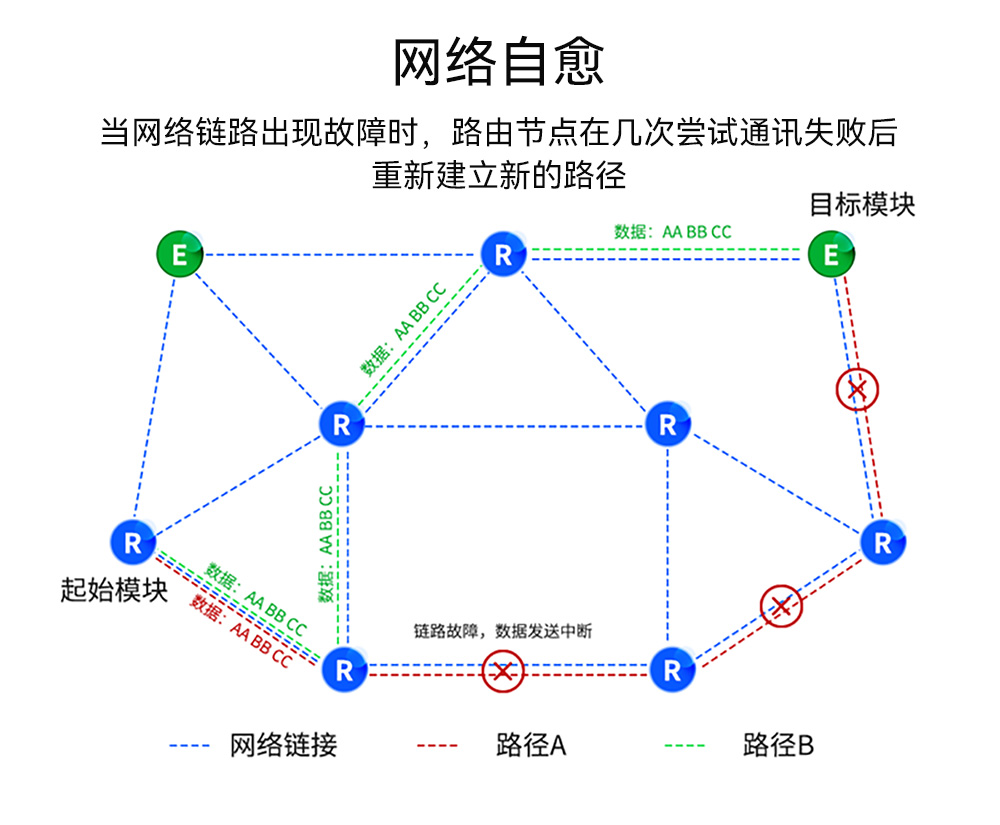

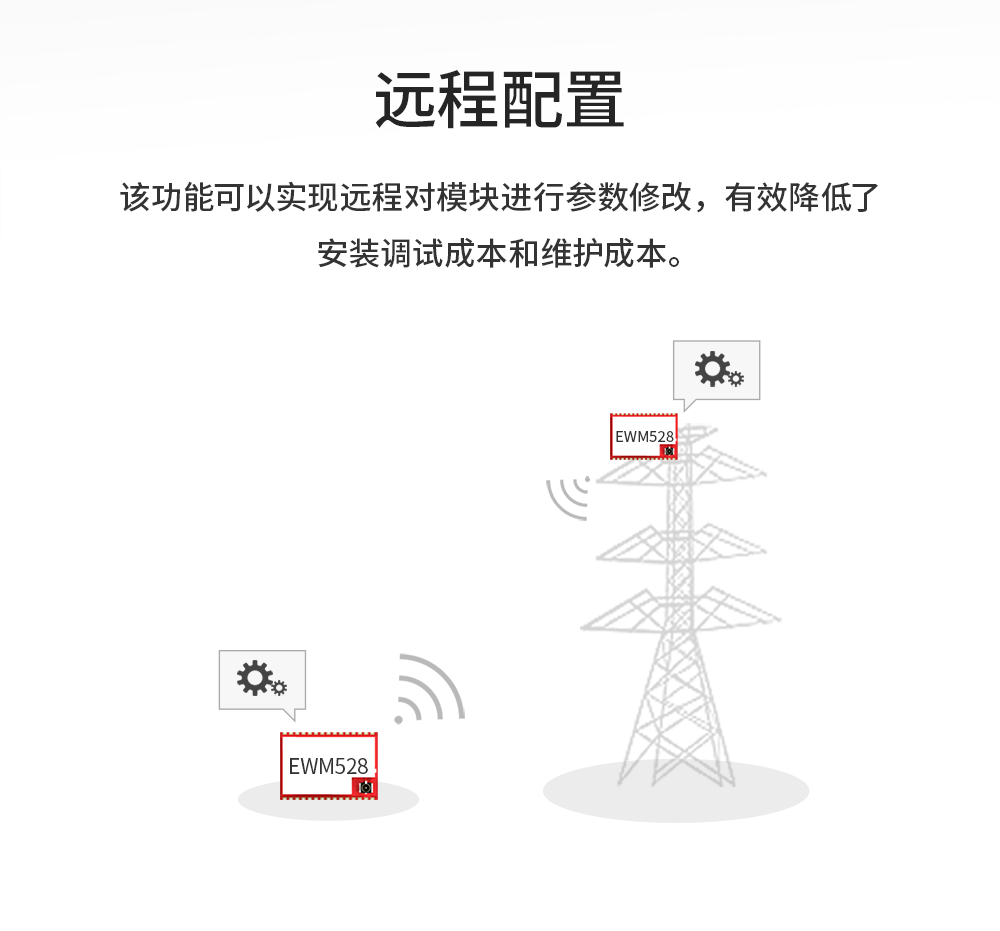

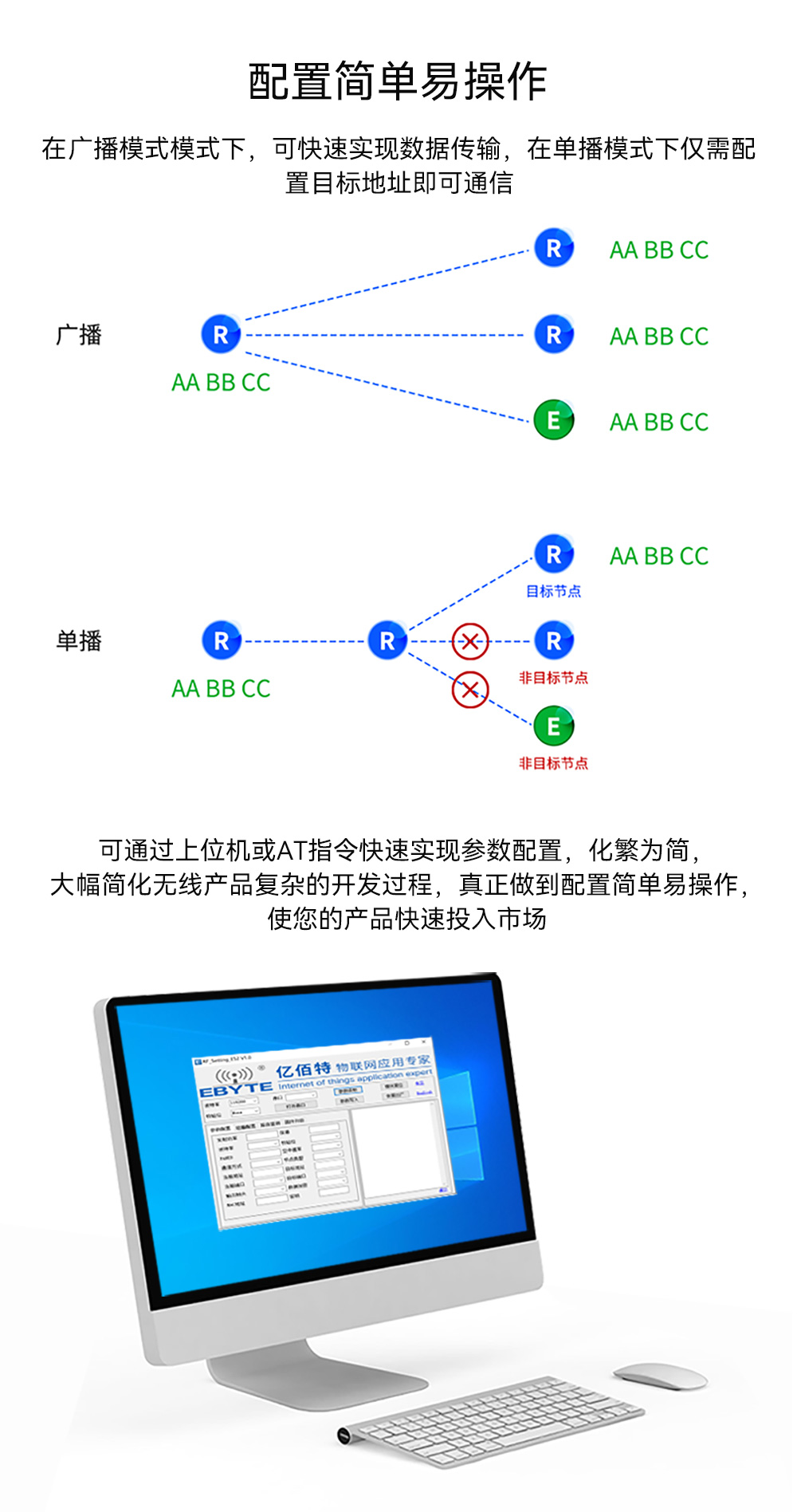

產品簡介：EWM528-2G4NW20SX是一款基于LoRa擴頻技術的無線串口LoRa?MESH組網模塊，最大輸出功率為+27dBm，最高空中速率可達253Kbps，最大支持波特率2000000bps。模塊工作頻段范圍2400～2500MHz（默認2400MHz）。該LoRa?MESH模組采用全新LoRa??MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0V | 5.5V | ≥5V 可保證輸出功率,超過 5.5V 可能燒毀模塊模塊 |
| 工作溫度 | -40℃ | +85℃ | 工業級設計 |
| 工作濕度 | 10% | 90% | - |
| 儲存溫度 | -40℃ | +125℃ | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.6 | 5 | 5.5 | ≥5V 可保證輸出功率,超過 5.5V 可能燒毀模塊模塊 | |
| 通信電平（V） | 3.3 | 使用 5.0V TTL 建議加電平轉換 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 2400 | 2400 | 2500 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA） | - | 340 | - | DC 5.0V,瞬時功耗 |
| 接收電流（mA） | - | 26 | - | - | |
| 發射功率（dBm） | - | 27 | 27 | 用戶可自行配置 | |

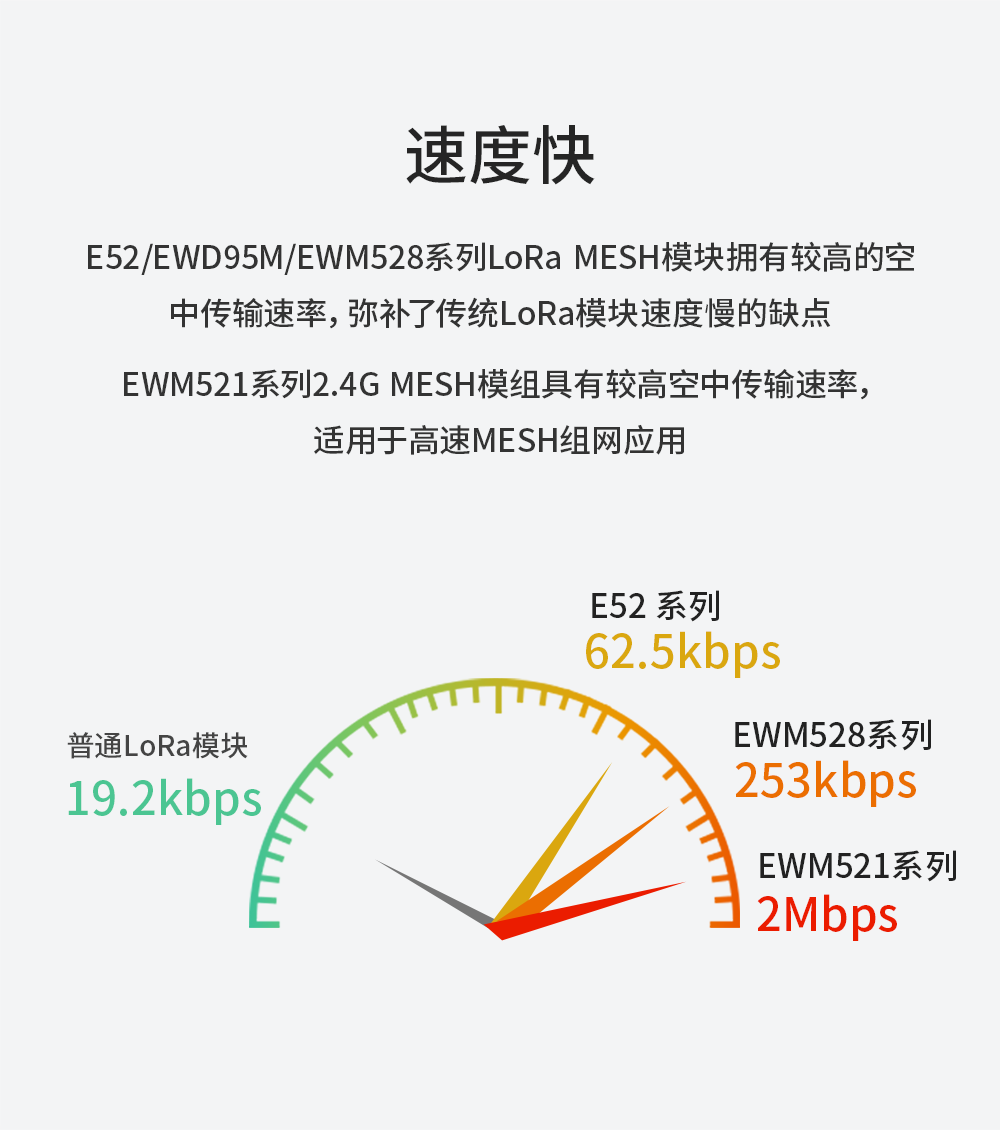

| 空中速率 | 11K | 11K | 253K | 空中速率 8 檔可選 | |
| 主要參數 | 描述 | 備注 |

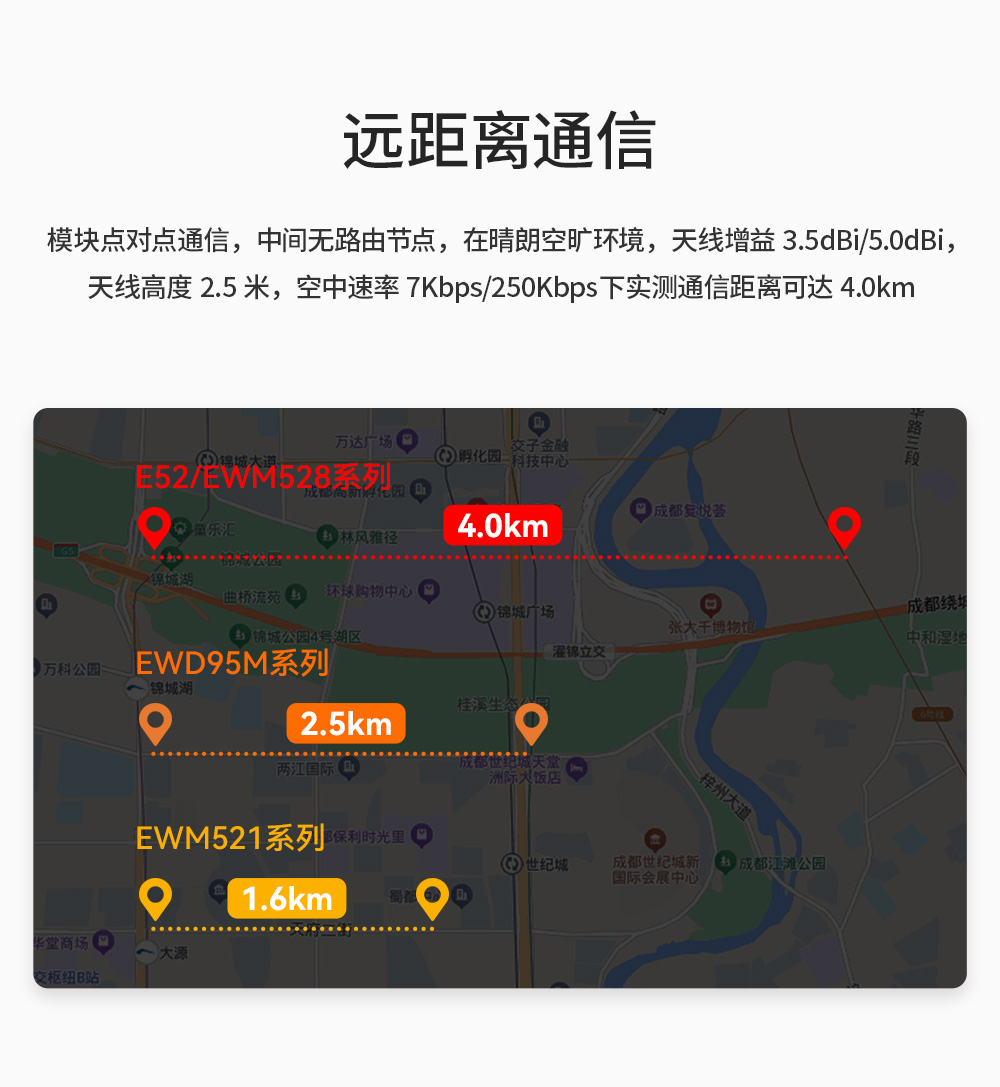

| 參考距離 | 4.0km | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空速 11Kbps |
| 分包方式 | 200 Btye | 單包最大容量，禁止超過最大容量 |
| 調制方式 | LoRa | - |
| 通信接口 | UART 串口 | 3.3V TTL 電平 |
| 封裝方式 | 貼片式 | - |

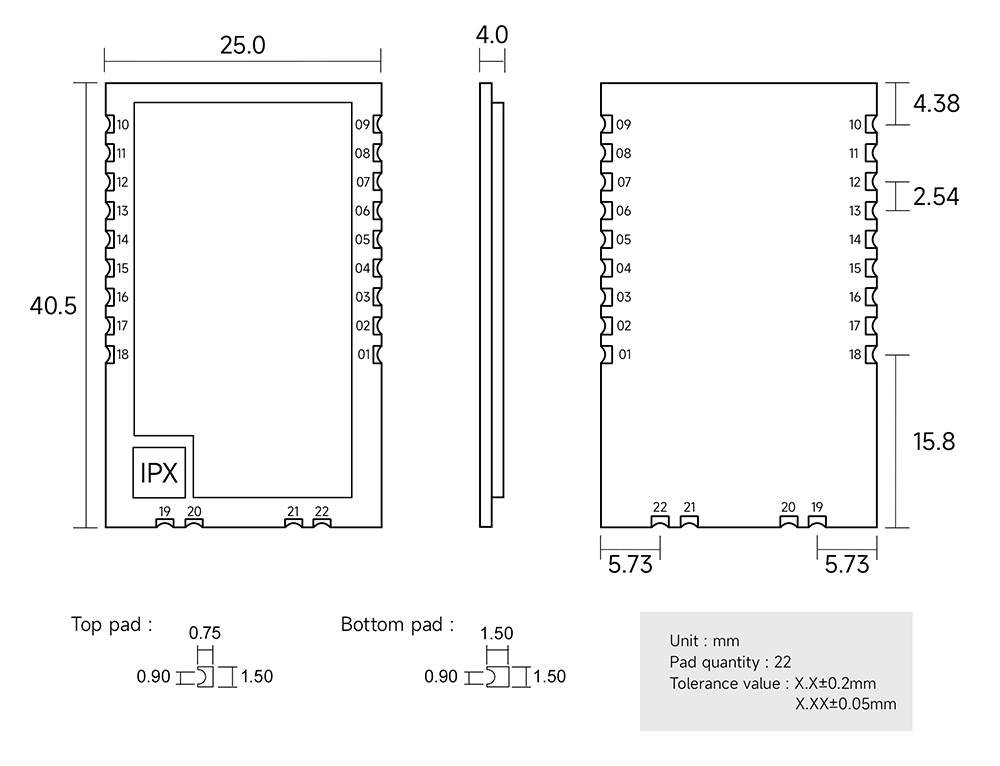

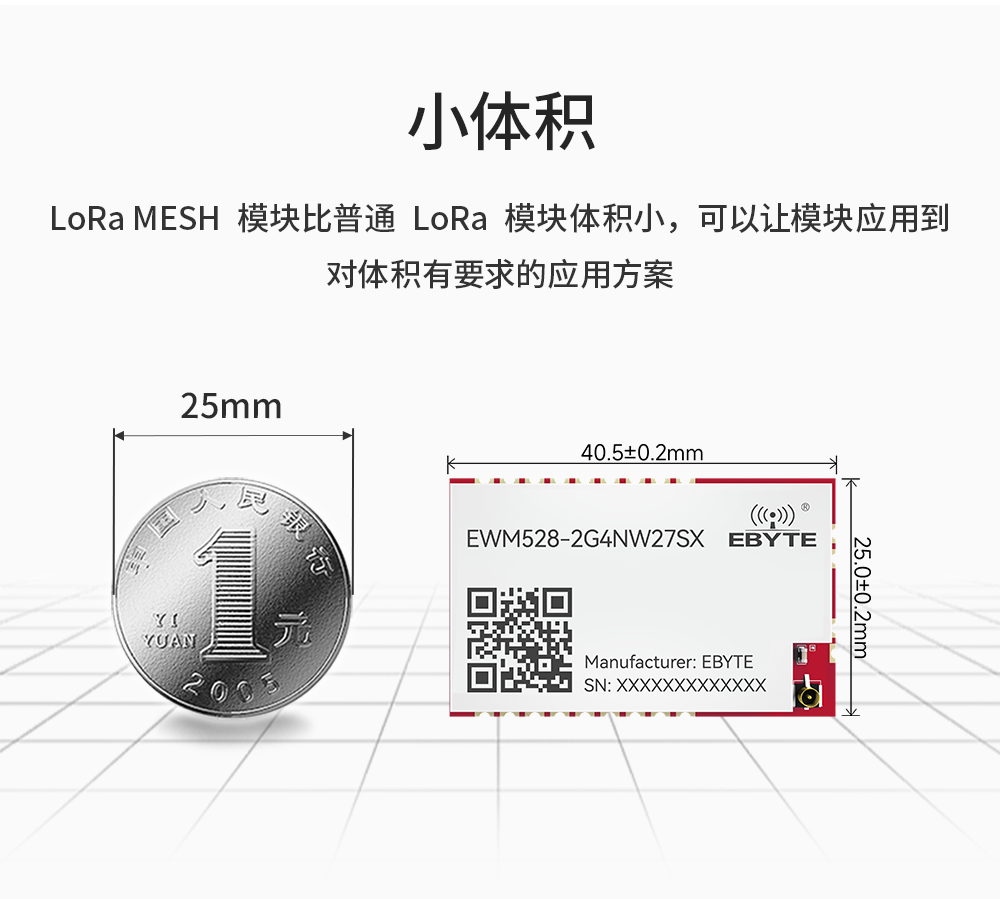

| 外形尺寸 | 40.5*25mm | ±0.2mm |

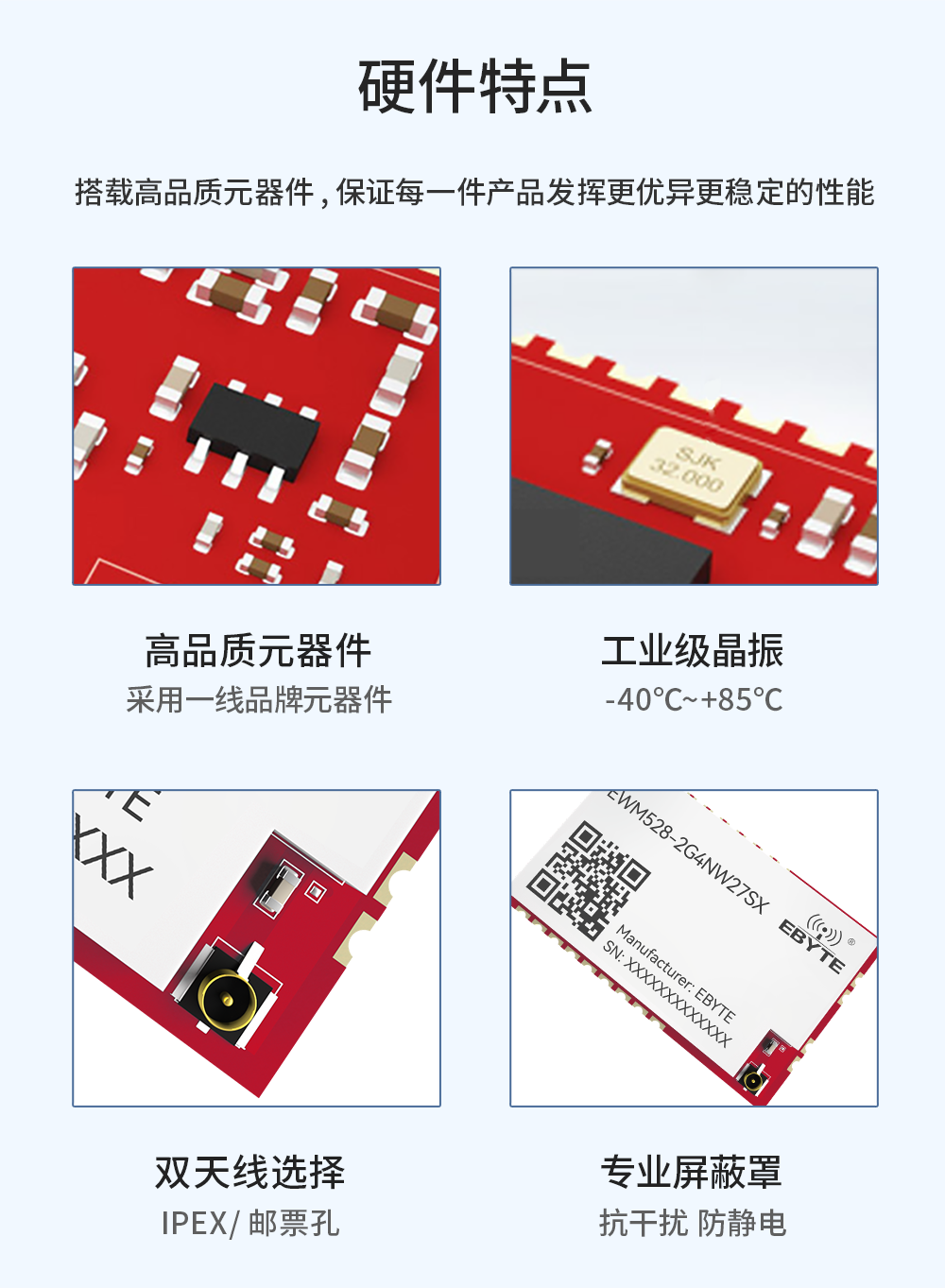

| 天線接口 | IPEX/郵票孔 | 特性阻抗約 50Ω |
| 重量 | 4.8g | ±0.1g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | NC | - | 暫未使用，建議 NC |
| 3 | NC | - | 暫未使用，建議 NC |
| 4 | NC | - | 暫未使用，建議 NC |
| 5 | NC | - | 暫未使用，建議 NC |
| 6 | NC | - | 暫未使用，建議 NC |
| 7 | NRST | 輸入 | 模塊復位引腳，低電平復位 |
| 8 | GND | - | 模塊地線 |
| 9 | NC | - | 暫未使用，建議 NC |
| 10 | GND | - | 模塊地線 |
| 11 | VCC | 輸入/輸出 | 模塊電源，電壓范圍：2.3～5.5V DC |
| 12 | BOOT | 輸入 | 默認高電平，上電拉低電平進入 Bootloader |
| 13 | TXD | 輸出 | UART_TXD，串口發送引腳 |
| 14 | RXD | 輸入 | UART_RXD，串口接收引腳 |
| 15 | DATA | 輸出 | 射頻發送指示引腳，默認高電平，低電平有效 |
| 16 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 17 | NC | 輸入/輸出 | 暫未使用，建議 NC |
| 18 | GND | - | 模塊地線 |
| 19 | ANT | 輸入/輸出 | 天線接口，50Ω特性阻抗（連接到測試套件的 SMA 接口） |
| 20 | GND | - | 模塊地線 |
| 21 | GND | - | 模塊地線 |
| 22 | GND | - | 模塊地線 |
