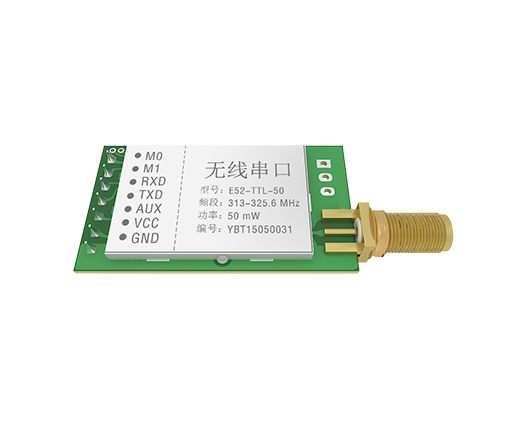

接口類型：UART
射頻芯片：AX5243
工作頻率：315M
發射功率：17dBm
通信距離：2.0km
產品重量：6.7g±0.1g
產品簡介：315M頻率，發射功率50mW，小功率能達到遠距離，具有無線喚醒功能。用高效的循環交織糾檢錯編碼，抗干擾和靈敏度都大大提高，可以和市面普通的200mW以上媲美。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 313~325.6 MHz | 出廠默認 315MHz |
| 發射功率 | 7~17 dBm | 出廠默認 17dBm（約50mW） |
| 接收靈敏度 | -126 dBm | 空速 1.2kbps |
| 空中速率 | 1.2k~70kbps | 出廠默認 1.2kbps |
| 實測距離 | 2000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1.2kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 21 * 36 mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 直插 | |
| 緩存容量 | 512字節 | 內部自動分包43字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.2 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |

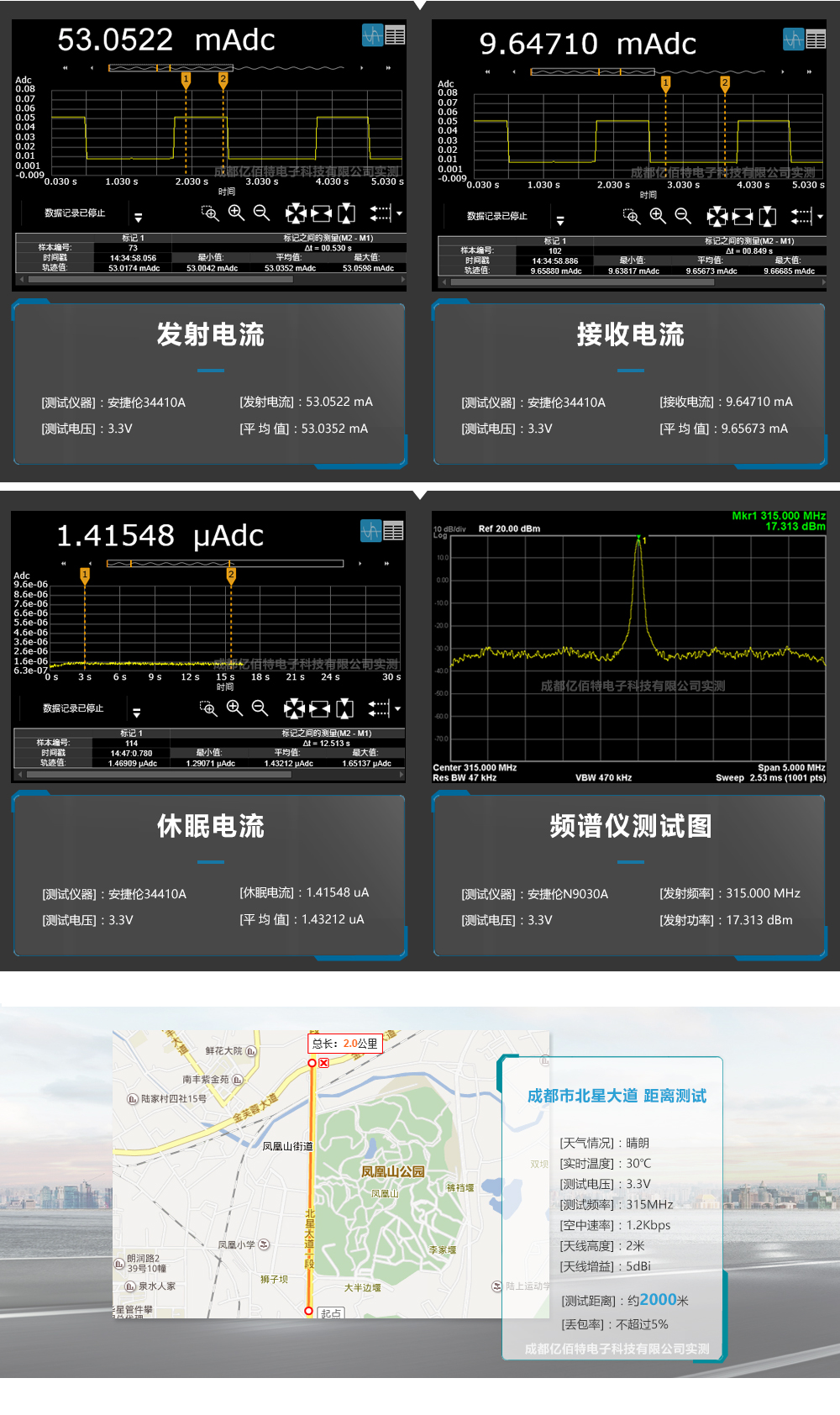

| 發射電流 | 59 | 64 | 70 | mA | 17dBm（50mW） |
| 接收電流 | 10 | 11 | 12 | mA | |
| 休眠電流 | 3 | 4 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 輸出 | 模塊電源正參考 |
| 7 | GND | 輸出 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 |
