接口類型：RS485
工作頻率：410~441MHz
發射功率：100mW
通信距離：3km
產品尺寸：66*66*21mm 產品重量：79±4.5g

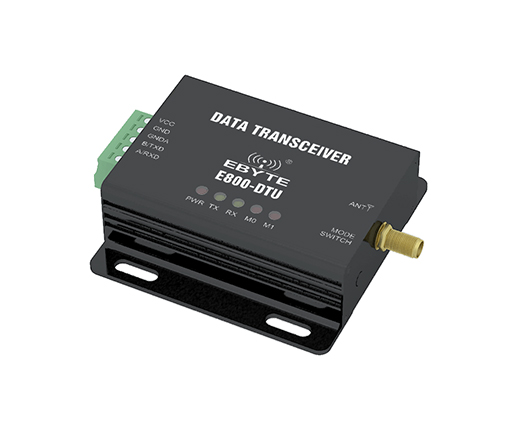

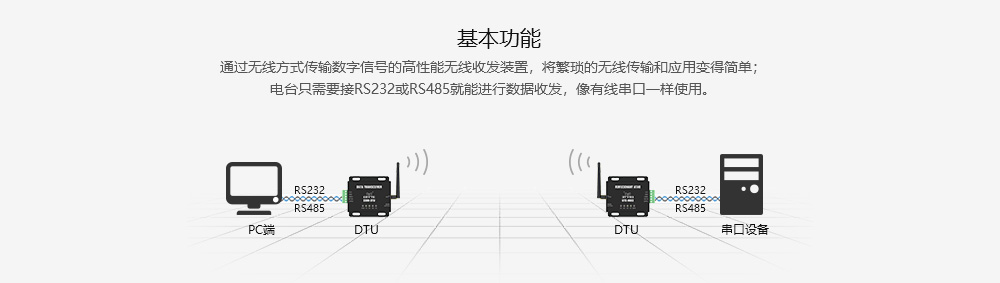

產品簡介：E800-DTU是采用數字信號處理、數字調制解調、具有前向糾錯、均衡軟判決等功能的無線數據傳輸電臺。區別與模擬調頻電臺加MODEM的模擬式數傳電臺。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已停產下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~441 MHz | 出廠默認 433MHz |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm，約 100mW |
| 空中速率 | 0.3kbps ~ 19.2kbps | 出廠默認 2.4kbps |
| 參考距離 | 3 km | |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 66 * 66 * 21mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS485 | 標準DB9孔式/3.81接線端子 |
| 波特率 | 出廠默認9600 | 波特率范圍1200~115200 |
| 緩存容量 | 512字節 | 自動分包197字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | |
| 發射電流 | 54 | 60 | 66 | mA | 20dBm（100mW） |
| 守候電流 | 18 | 20 | 22 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

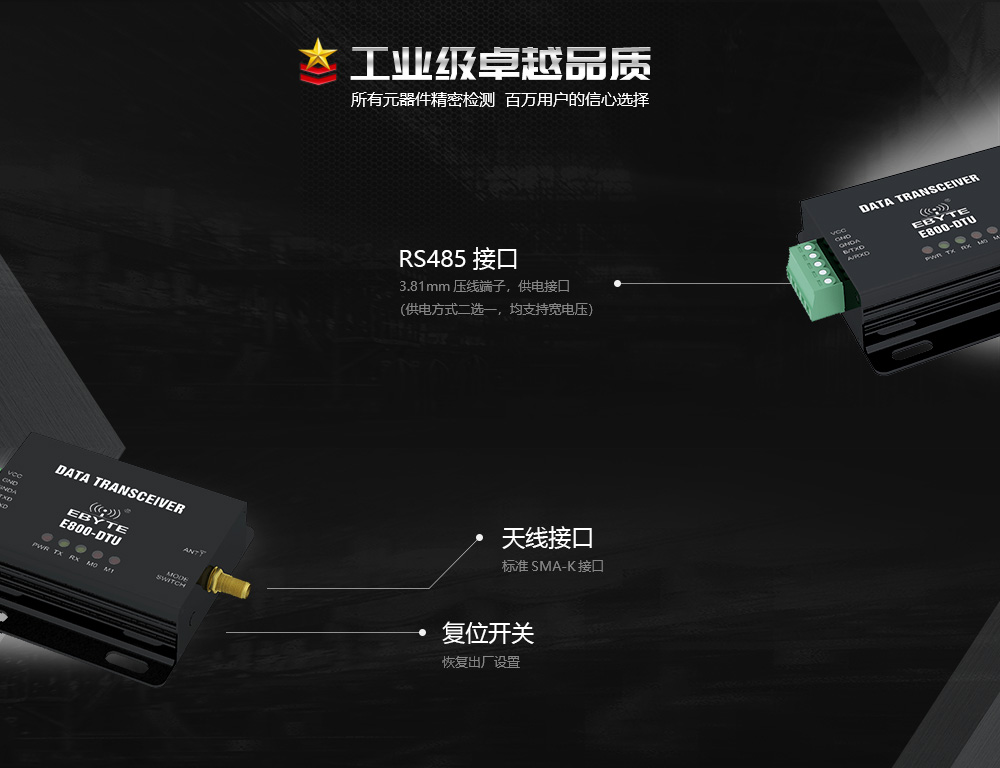

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | 3.81mm接線端子 | 串口接口、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 2 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 3 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 4 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 5 | M0-LED | 模式指示燈 | 紅色，M0、M1指示燈共同指示工作模式 |
| 6 | M1-LED | 模式指示燈 | 紅色，M0、M1指示燈共同指示工作模式 |
| 7 | 模式開關 | 輕觸開關 | 工作模式控制開關 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E800-DTU_Datasheet_CN_v1.0.pdf  |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_E800_v1.3 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 停產產品 批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因?yàn)閰f(xié)調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E800-DTU(433Lxx-485)-V8 | RS485 | SX1278 | 433M | 20/30 | 8 | 2.4k | 壓線 | 82*62*25 | LoRa 擴頻抗干擾 | ||
| E800-DTU(433N30-232) | RS232 | AX5243 | 433M | 30 | 6 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(Z2530-485-27) | RS485 | CC2530 | 2.4G | 27 | 2.5 | 250K | 壓線 | 66*66*21 | ZigBee 網關 | ||
| E800-DTU(Z2530-ETH-27) | 以太網 | CC2530 | 2.4G | 27 | 2.5 | ~ | 壓線 | 84*82*25 | ZigBee自組網 | ||
| E800-DTU(433C17-232) | RS232 | - | 433M | 17 | 1 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C17-485) | RS485 | - | 433M | 17 | 1 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C30-232) | RS232 | - | 433M | 30 | 2.5 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433C30-485) | RS485 | - | 433M | 30 | 2.5 | 自適應波特率 | 壓線 | 66*66*21 | 高速連傳，支持ModBus | ||
| E800-DTU(433L20-485) | RS485 | SX1278 | 433M | 20 | 3 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433L30-232) | RS232 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433L30-485) | RS485 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線 | 66*66*21 | LoRa擴頻、小體積易集成 | ||
| E800-DTU(433N17-232) | RS232 | AX5243 | 433M | 17 | 2 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(433N17-485) | RS485 | AX5243 | 433M | 17 | 2 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(433N30-485) | RS485 | AX5243 | 433M | 30 | 6 | 0.3k~19.2k | 壓線 | 66*66*21 | 窄帶技術、小體積易集成 | ||
| E800-DTU(Z2530-485-20) | RS485 | CC2530 | 2.4G | 20 | 1 | 250K | 壓線 | 66*66*21 | ZigBee 網關 |
