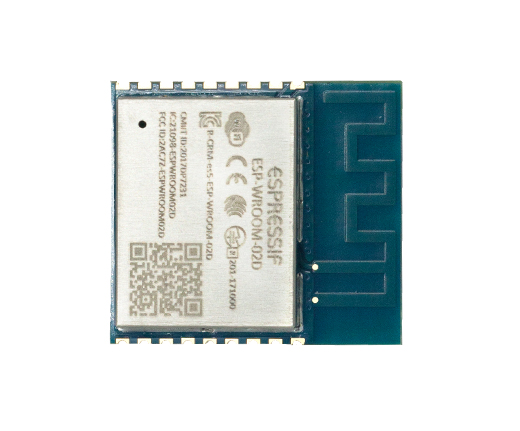

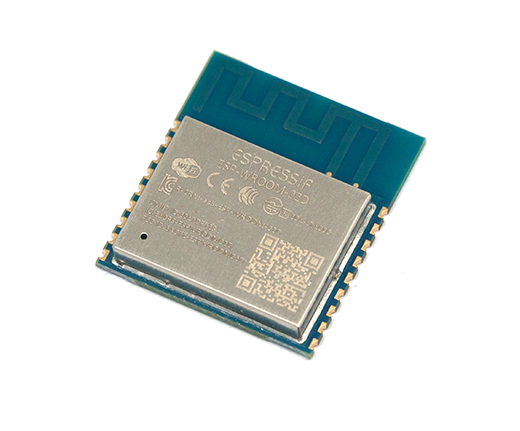

芯片方案：ESP8266
工作頻率：2.4GHz
支持協議：802.11 b/g/n
通信距離：300m
接口類型：UART/HSPI/I2C/I2S/紅外遙控/GPIO/PWM
產品簡介：基于ESP8266EX芯片設計開發的物聯網無線模組。集成了TCP/IP網絡協議棧，32位低功耗MCU，10比特精度ADC，帶有HSPI、UART、PWM、I2C和I2S等接口。
溫馨提示：該產品已下架，批量可發起生產。
| WiFi | 描述 |
| 標準 | FCC/CE (RED)/TELEC (MIC)/KCC/SRRC/IC/NCC |
| 協議 | 802.11 b/g/n |
| 頻率范圍 | 2.4GHz~2.5GHz(2400M~2483.5M) |
| 硬件特性 | 描述 |
| 模組接口 | UART/HSPI/I2C/I2S/紅外遙控 GPIO/PWM |
| 工作電壓 | 2.7V ~ 3.6V |
| 工作電流 | 平均值：80 mA |
供電電流 | 最小值：500 mA |
| 工作溫度 | -40℃ ~ +85℃ |
| 存儲溫度 | -40℃ ~ +85℃ |
| 軟件特性 | 描述 |
| WiFi 模式 | Station/SoftAP/SoftAP+Station |
| 安全機制 | WPA/WPA2 |
| 加密類型 | WEP/TKIP/AES |
| 固件升級 | 本地串口燒錄/云端升級/主機下載燒錄 |
| 軟件開發 | 支持客戶自定義服務? 提供二次開發所需的 SDK |
| 網絡協議 | IPv4、TCP/UDP/HTTP/FTP |
| 用戶配置 | AT + 指令集、云端服務器、Android/iOS app |

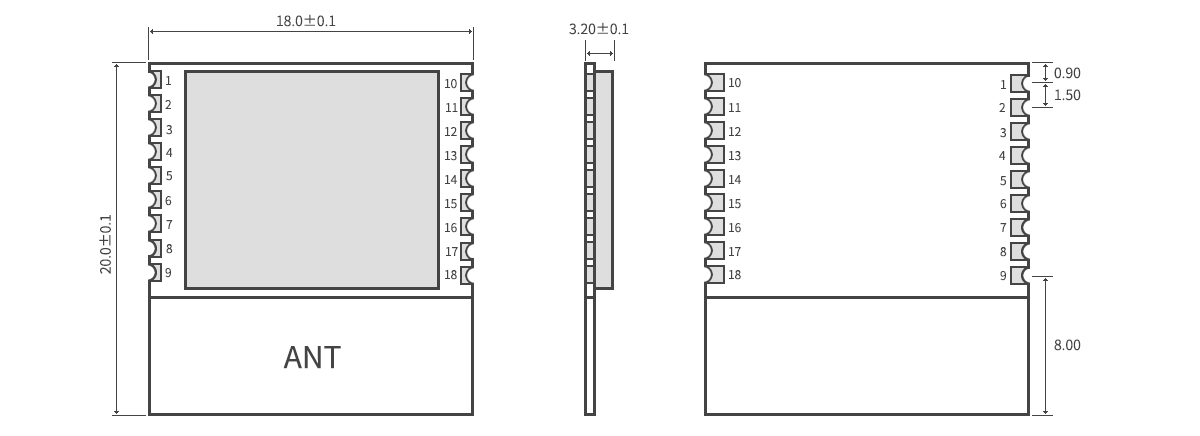

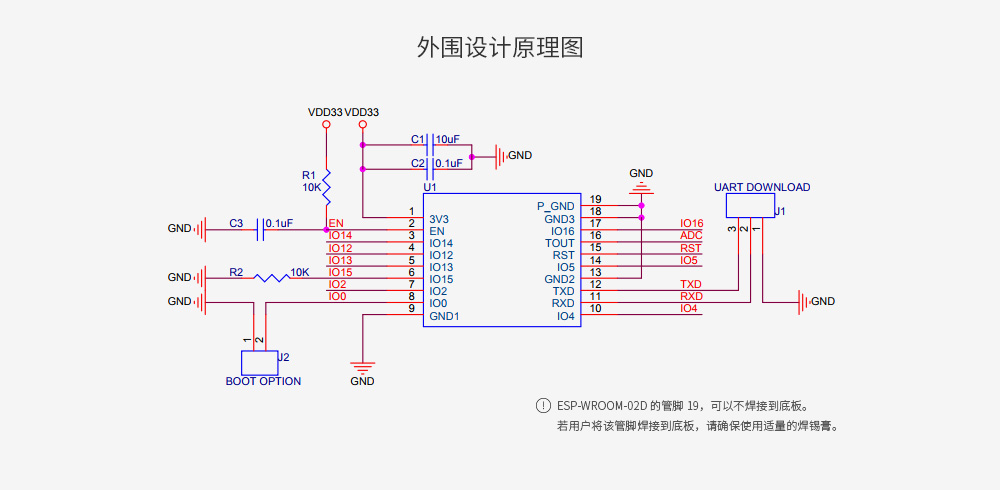

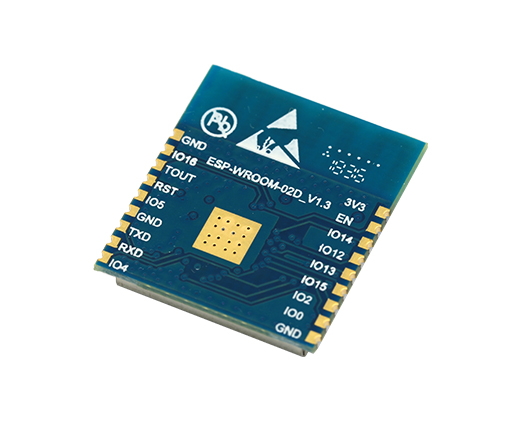

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | 3V3 | 3.3V 供電 (VDD)，外部供電電源的最大輸出電流建議在 500 mA 及以上。 |
| 2 | EN | 芯片使能端，正常工作外部需拉高。 |
| 3 | IO14 | GPIO14；HSPI_CLK |
| 4 | IO12 | GPIO12；HSPI_MISO |
| 5 | IO13 | GPIO13；HSPI_MOSI；UART0_CTS |
| 6 | IO15 | GPIO15；MTDO；HSPICS；UART0_RTS 外部需拉低。 |
| 7 | IO2 | GPIO2；UART1_TXD 懸空（內部有上拉）或外部拉?高。 |
| 8 | IO0 | GPIO0 UART 下載：外部拉低。 Flash 啟動：懸空或外部拉高。 |
| 9 | GND | 接地 |
| 10 | IO4 | GPIO4 |
| 11 | RXD | UART0_RXD，UART 下載的接收端； GPIO3 |
| 12 | TXD | UART0_TXD，UART 下載的發送端，懸空或外部拉高； GPIO1 |
| 13 | GND | 接地 |
| 14 | IO5 | GPIO5 |
| 15 | RST | 復位 |
| 16 | TOUT | 檢測芯片 VDD3P3 電源電壓或 TOUT 腳輸入電壓（二者不可同時使用）。 |
| 17 | IO16 | GPIO16；接到 RST 管腳時可做 Deep-sleep 的喚醒。 |
| 18 | GND | 接地 |
| 在線購買 |
| 停產產品，批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
