芯片方案：ESP32-S3
工作頻率：2.4 GHz
通信距離：200m
支持協議：802.11 b/g/n + BLE5.0
產品尺寸：15.4*20.5*2.4mm 產品重量：1.4±0.1g

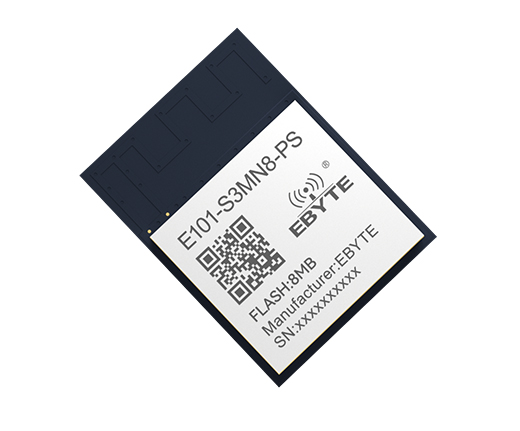

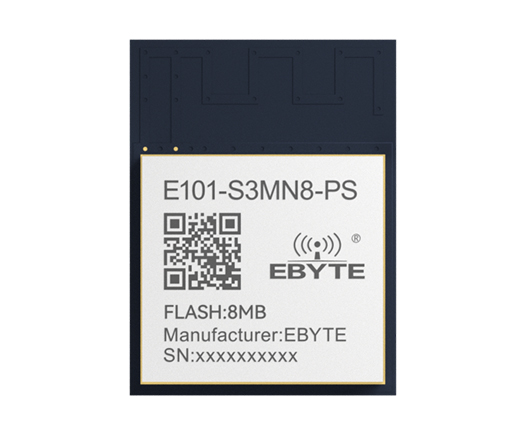

產品簡介：E101-S3MN8-PS是一款通用型Wi-Fi+低功耗藍牙的雙核無線模組，搭載ESP32-S3芯片。除具有豐富的外設接口外，模組還擁有強大的神經網絡運算能力和信號處理能力，適用于AIoT領域的多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智能揚聲器等。該雙核藍牙WiFi模塊采用PCB板載天線，Wi-Fi與藍牙共存，共用同一個天線。
| 符號 | 參數 | 最小值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | –0.3 | 3.6 | V |
| TSTORE | 存儲溫度 | –40 | 85 | °C |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD33 | 電源管腳電壓 | 3 | 3.3 | 3.6 | V |
| IVDD | 外部電源的供電電流 | 0.5 | — | — | A |
| T | 建議工作溫度 | –40 | — | 85 | °C |
| Humidity | 濕度 | — | 85 | — | %RH |
| 符號 | 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| CIN | 管腳電容 | — | 2 | — | pF |
| VIH | 高電平輸入電壓 | 0.75×VDD1 | — | VDD1 + 0.3 | V |
| VIL | 低電平輸入電壓 | –0.3 | — | 0.25×VDD1 | V |
| IIH | 高電平輸入電流 | — | — | 50 | nA |
| IIL | 低電平輸入電流 | — | — | 50 | nA |
| VOH2 | 高電平輸出電壓 | 0.8×VDD1 | — | — | V |
| VOL2 | 低電平輸出電壓 | — | — | 0.1×VDD1 | V |
| IOH | 高電平拉電流 (VDD1= 3.3V,VOH>=2.64V,PAD_DRIVER=3) | — | 40 | — | mA |
| IOL | 低電平灌電流 (VDD1=3.3 V,VOL=0.495 V, PAD_DRIVER=3) | — | 28 | — | mA |
| RP U | 內部弱上拉電阻 | — | 45 | — | k? |
| RP D | 內部弱下拉電阻 | — | 45 | — | k? |
| VIH_nRST | 芯片復位釋放電壓(EN 管腳應滿足電壓范圍) | 0.75×VDD1 | — | VDD1 +0.3 | V |
| VIL_nRST | 芯片復位電壓（EN 管腳應滿足電壓范圍） | –0.3 | — | 0.25×VDD1 | V |
1：VDD 是 I/O 的供電電源。
2：VOH 和 VOL 為負載是高阻條件下的測量值。

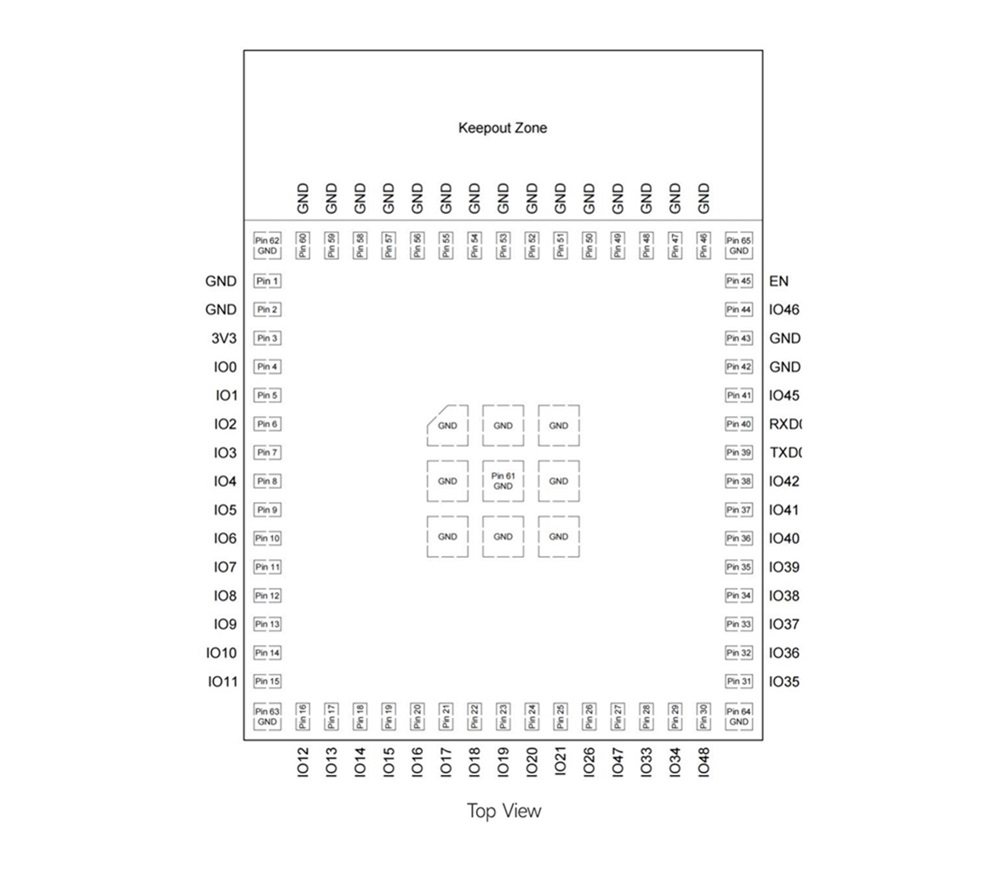

| 名稱 | 序號 | 類型a | 功能 |
| GND | 1, 2, 42,43, 46-65 | P | 接地 |
| 3V3 | 3 | P | 供電 |
| IO0 | 4 | I/O/T | RTC_GPIO0, GPIO0 |
| IO1 | 5 | I/O/T | RTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0 |
| IO2 | 6 | I/O/T | RTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1 |
| IO3 | 7 | I/O/T | RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2 |
| IO4 | 8 | I/O/T | RTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3 |
| IO5 | 9 | I/O/T | RTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4 |
| IO6 | 10 | I/O/T | RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5 |
| IO7 | 11 | I/O/T | RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6 |
| IO8 | 12 | I/O/T | RTC_GPIO8, GPIO8, TOUCH8, ADC1_CH7, SUBSPICS1 |
| IO9 | 13 | I/O/T | RTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD, SUBSPIHD |
| IO10 | 14 | I/O/T | RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4,SUBSPICS0 |
| IO11 | 15 | I/O/T | RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5,SUBSPID |
| IO12 | 16 | I/O/T | RTC_GPIO12, GPIO12, TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6,SUBSPICLK |
| IO13 | 17 | I/O/T | RTC_GPIO13, GPIO13, TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7,SUBSPIQ |
| IO14 | 18 | I/O/T | RTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS,SUBSPIWP |
| IO15 | 19 | I/O/T | RTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P |
| IO16 | 20 | I/O/T | RTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N |
| IO17 | 21 | I/O/T | RTC_GPIO17, GPIO17, U1TXD, ADC2_CH6 |
| IO18 | 22 | I/O/T | RTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, CLK_OUT3 |
| IO19 | 23 | I/O/T | RTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D- |
| IO20 | 24 | I/O/T | RTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D+ |
| IO21 | 25 | I/O/T | RTC_GPIO21, GPIO21 |
| IO26 | 26 | I/O/T | SPICS1, GPIO26 |
| IO47 | 27 | I/O/T | SPICLK_P_DIFF, GPIO47, SUBSPICLK_P_DIFF |
| IO33 | 28 | I/O/T | SPIIO4, GPIO33, FSPIHD, SUBSPIHD |
| IO34 | 29 | I/O/T | SPIIO5, GPIO34, FSPICS0, SUBSPICS0 |
| IO48 | 30 | I/O/T | SPICLK_N_DIFF, GPIO48, SUBSPICLK_N_DIFF |
| IO35 | 31 | I/O/T | SPIIO6, GPIO35, FSPID, SUBSPID |
| IO36 | 32 | I/O/T | SPIIO7, GPIO36, FSPICLK, SUBSPICLK |
| IO37 | 33 | I/O/T | SPIDQS, GPIO37, FSPIQ, SUBSPIQ |
| IO38 | 34 | I/O/T | GPIO38, FSPIWP, SUBSPIWP |
| IO39 | 35 | I/O/T | MTCK, GPIO39, CLK_OUT3, SUBSPICS1 |
| IO40 | 36 | I/O/T | MTDO, GPIO40, CLK_OUT2 |
| IO41 | 37 | I/O/T | MTDI, GPIO41, CLK_OUT1 |
| IO42 | 38 | I/O/T | MTMS, GPIO42 |
| TXD0 | 39 | I/O/T | U0TXD, GPIO43, CLK_OUT1 |
| RXD0 | 40 | I/O/T | U0RXD, GPIO44, CLK_OUT2 |
| IO45 | 41 | I/O/T | GPIO45 |
| IO46 | 44 | I/O/T | GPIO46 |
| EN | 45 | I | 高電平：芯片使能；低電平：芯片關閉；注意不能讓 EN 管腳浮空。 |
a P：電源；I：輸入；O：輸出；T：可設置為高阻。加粗字體為管腳的默認功能。管腳 28 ～ 29、31 ～ 33的默認功能由 eFuse 位決定。
