芯片方案：nRF24L01+
工作頻率：2.4~2.518GHz
發射功率：27dBm
通信距離：5.0km

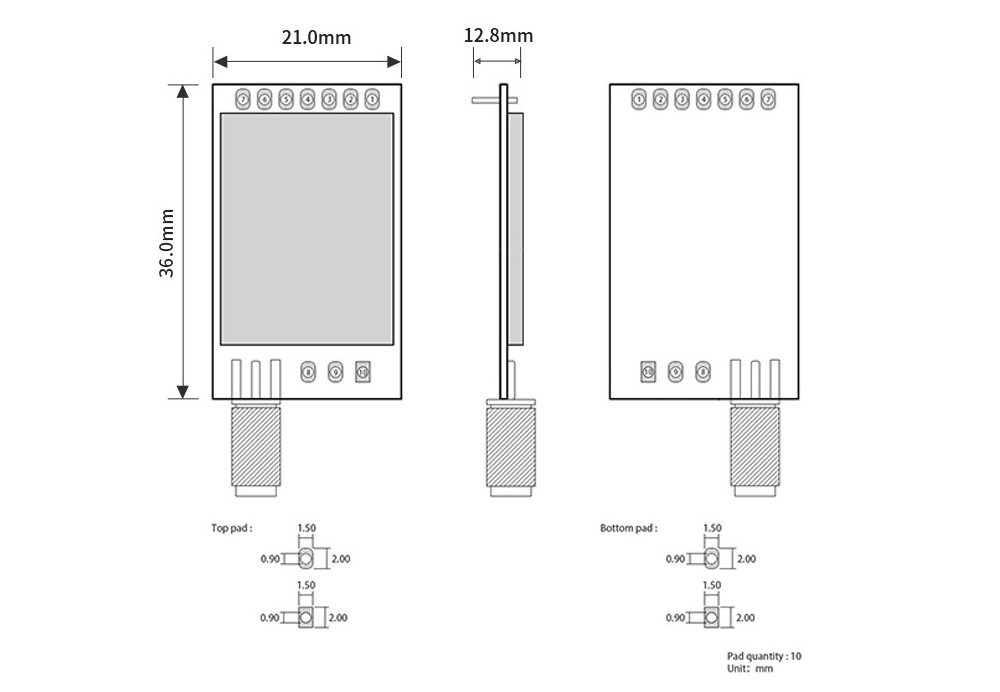

產品尺寸：21*36mm
產品重量：6.4±0.5g

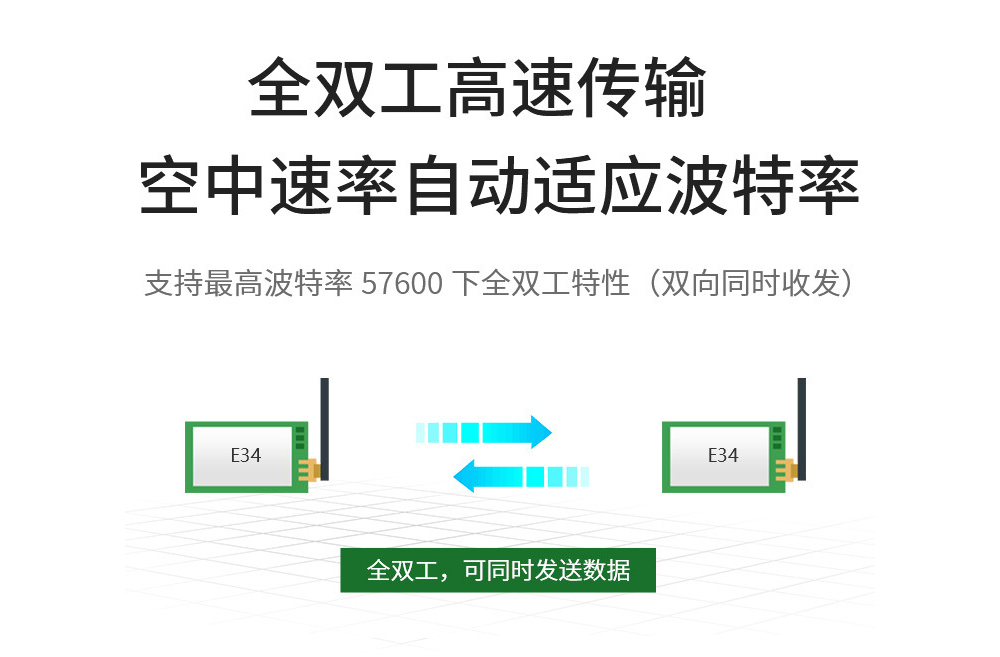

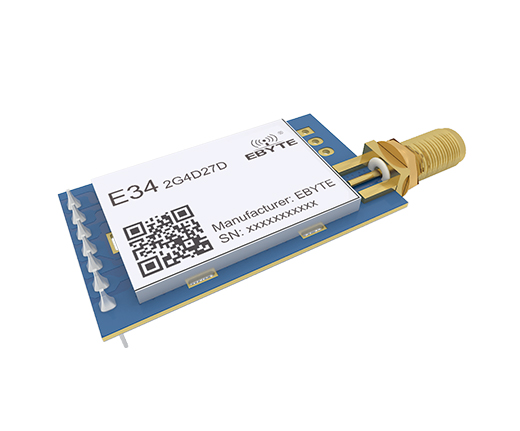

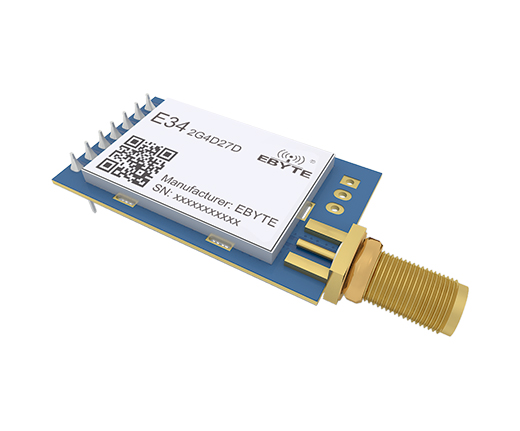

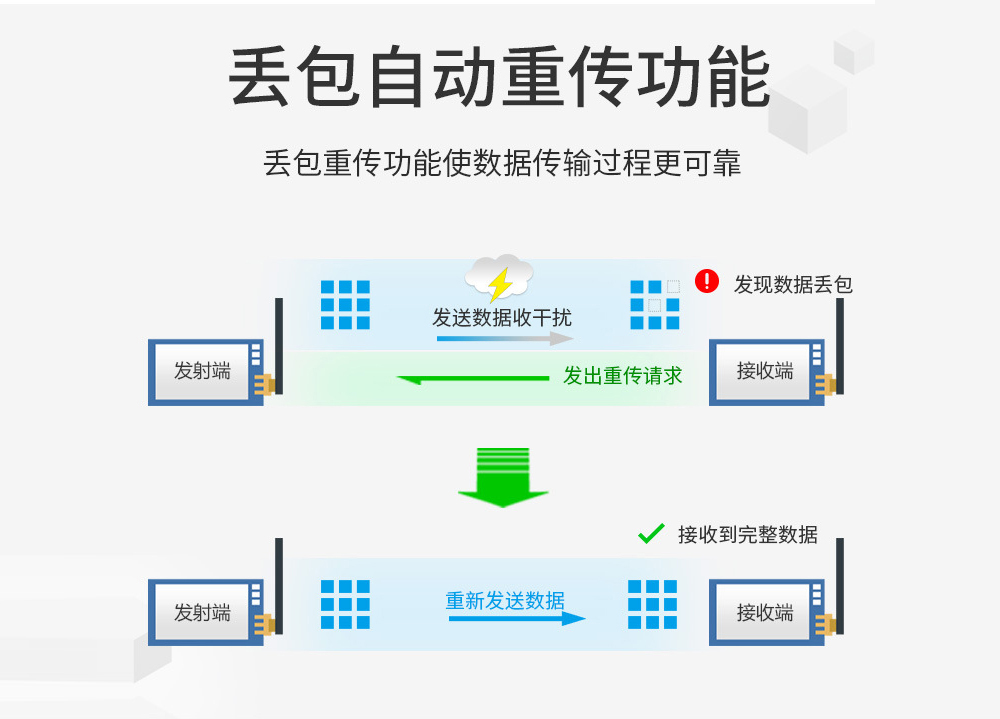

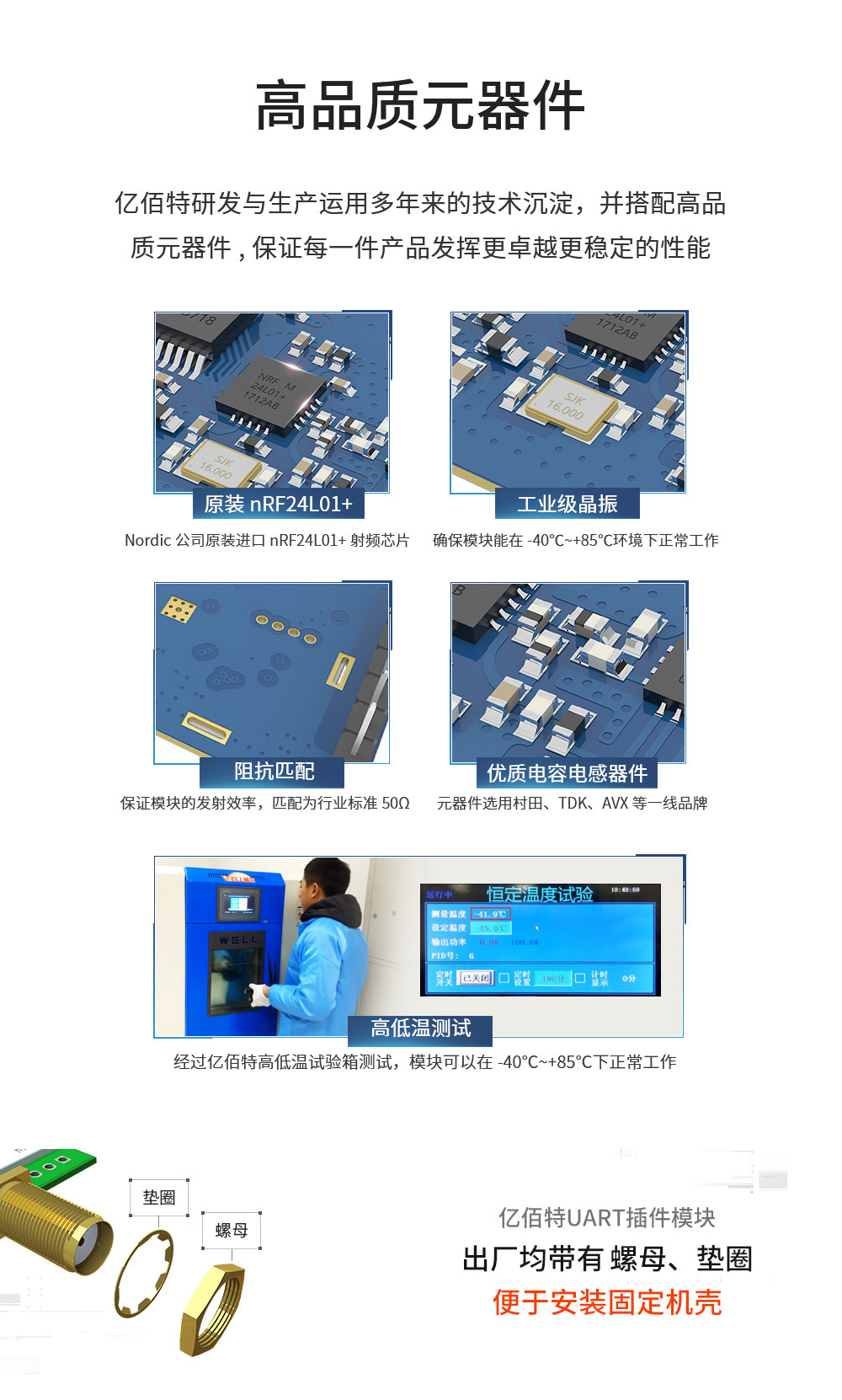

產品簡介：E34-2G4D27D是一款基于nRF24l01+的無線數傳模塊，工作在2.4～2.518GHz頻段，TTL電平輸出，兼容3.3V與5V的IO口電壓，使用串口進行數據收發，降低了無線應用的門檻。無線模塊具有高速傳輸，在多種波特率下，可以達到全雙工特性（雙向同時收發），不限包長，支持不間斷傳輸，支持文件傳輸。
| 主要參數 | 參數值 | 備注 |
| 工作電壓 | 3.3~5.5V | ≥5.0V 可保證輸出功率 |
| 通信電平 | 3.3V | 使用 5V TTL 有風險燒毀 |
| 工作溫度 | -40~+85℃ | 工業級設計 |
| 工作頻段 | 2400~2518MHz | 支持 ISM 頻段 |
| 發射電流 | 550mA | 瞬時功耗 |
| 接收電流 | 27mA | - |

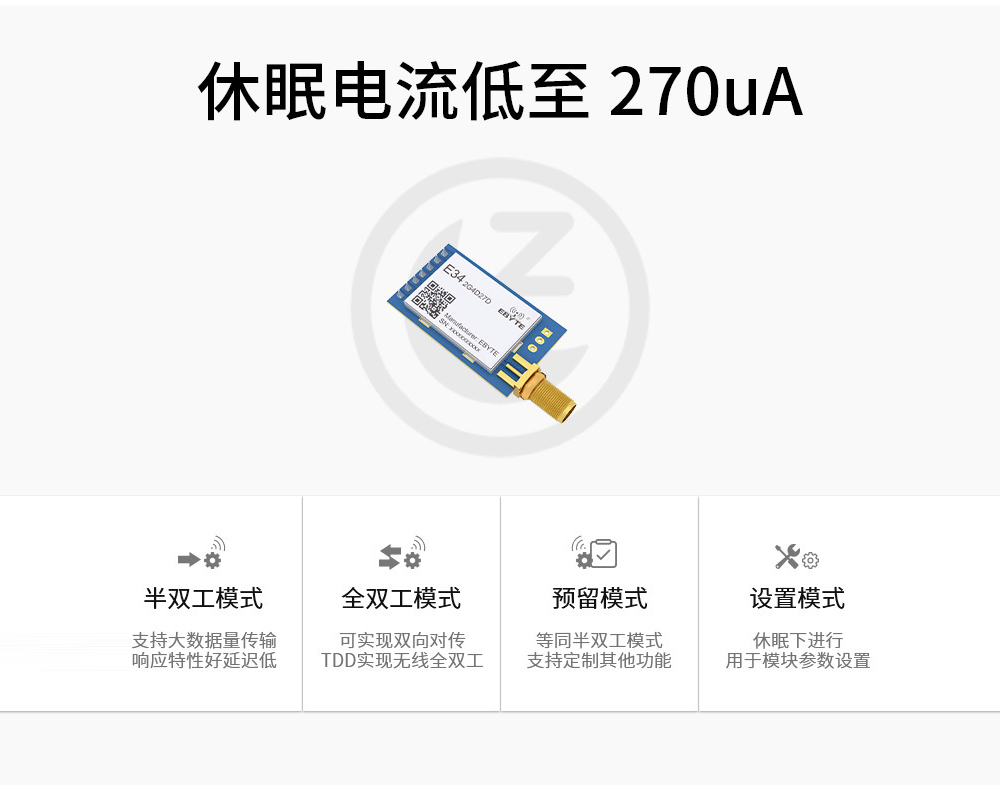

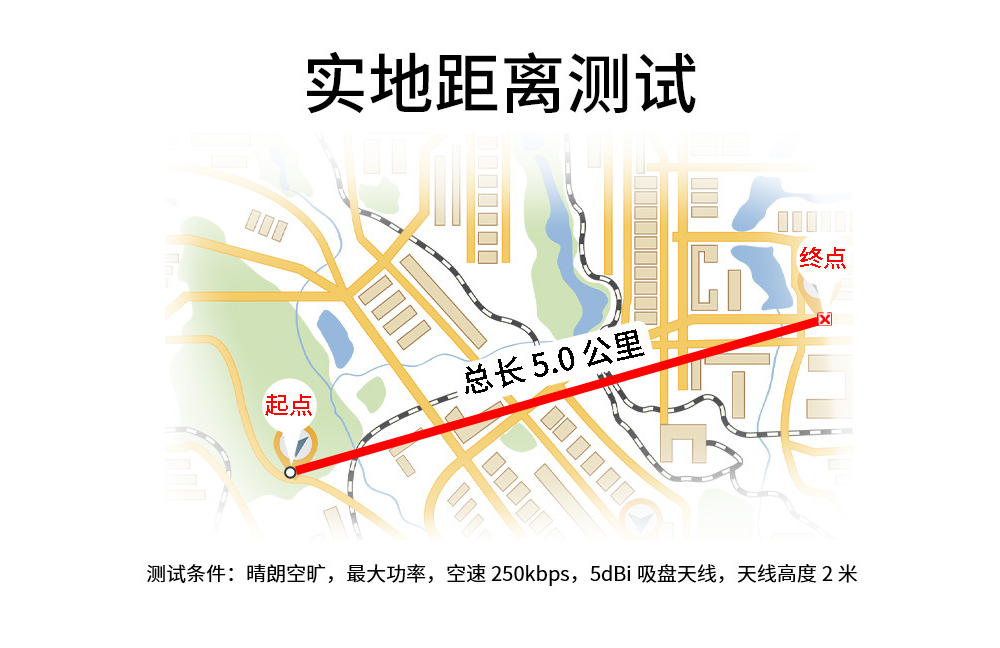

| 休眠電流 | 270μA | 軟件關斷 |
| 最大發射功率 | 27dBm | - |
| 接收靈敏度 | -101~-103dBm | 空中速率為 250kbps |
| 空中速率 | 不可調 | 軟件自動優化，自動適應波特率 |
| 參考距離 | 5000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，波特率 9600 |
| 分包方式 | 29 Btye | 單次發送最大長度 |
| 緩存容量 | 2048 Btye | 連傳模式下不限包長 |
| 調制方式 | GFSK | - |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 直插式 | - |
| 接口方式 | 2.54mm | - |
| 外形尺寸 | 21*36mm | - |
| 天線接口 | SMA-K | 等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | 固定孔 | 輸入 | 固定孔 |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 |
