| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2518 MHz | 出廠默認 2.4GHz |
| 發射功率 | 27 dBm | 最大功率約 500mW |
| 接收靈敏度 | -102 dBm | 空速 250kbps |
| 空中速率 | 250k~2Mbps | 出廠默認 250kbps |
| 實測距離 | 5 km | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 82 * 62 * 25 mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | 波特率支持1200~115200，出廠默認9600 |
| 接口方式 | DB-9/壓線 | 標準 DB9 孔式/3.81 接線端子 |
| 緩存容量 | 256字節 | 內部自動分包27字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 189 | 210 | 231 | mA | @12V DC |
| 守候電流 | 18.5 | 20.5 | 22.5 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

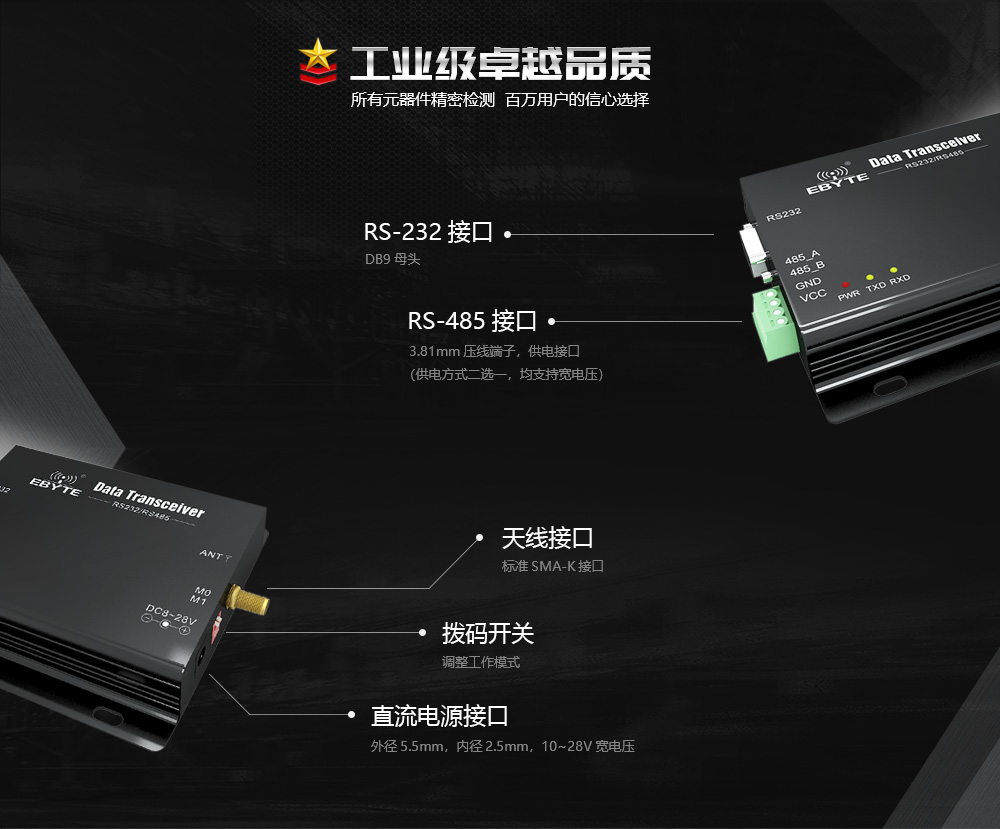

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E34-DTU(2G4H27)_Usermanual_CN  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_V3.8 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E34-DTU_CE認證報告  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E34-2G4D27SX | UART | - | 2.4G | 27 | 5.0 | 自適應波特率 | 直插 | 21*36 | 全雙工、高速透傳、低延遲 | ||
| E34-2G4H27SX | UART | - | 2.4G | 27 | 5 | 250k-2M | 貼片式 | 16*26 | 自動跳頻,抗干擾,低延遲,高速連串 | ||
| E34-2G4D20SX | UART | - | 2.4G | 20 | 2.0 | 自適應波特率 | 貼片 | 16*26 | 全雙工、高速透傳、雙向通信 | ||
| E34-2G4H20SX | UART | - | 2.4G | 20 | 2.5 | 250k-2M | 貼片式 | 16*26 | 自動跳頻,抗干擾,低延遲,高速連串 | ||
| E34-2G4H11S | UART | - | 2.4G | 11 | - | 250-2M | 貼片式 | 12*19 | 自動跳頻,抗干擾,高速連串 | ||
| E34-2G4D11S | UART | - | 2.4G | 11 | 0.13 | 自適應波特率 | 貼片式 | 12*19 | 全雙工,抗干擾,高速連傳 | ||
| E34-2G4D27D | UART | nRF24L01+ | 2.4G | 27 | 5.0 | 自適應波特率 | 直插 | 21*36 | 全雙工，高速雙向通信 | ||
| E34-DTU(2G4H27) | RS232 RS485 | nRF24L01+ | 2.4G | 27 | 5.0 | 250~2M | 壓線/DB9 | 82*62*25 | 自動跳頻，丟包自動重傳 | ||
| E34-2G4H27D | UART | nRF24L01+ | 2.4G | 27 | 5.0 | 250~2M | 直插 | 21*36 | 自動跳頻，丟包自動重傳 | ||
| E34-DTU(2G4D20)&E34-DTU(2G4D27) | RS232 RS485 | nRF24L01+ | 2.4G | 20 | 2.0 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 全雙工，雙向同時傳輸 | ||
| E34-DTU(2G4H20) | RS232 RS485 | nRF24L01+ | 2.4G | 20 | 2.5 | 250k~2M | 壓線/DB9 | 82*62*25 | 自動跳頻，丟包自動重傳 | ||
| E34-2G4D20D | UART | nRF24L01+ | 2.4G | 20 | 2.0 | 自適應波特率 | 直插 | 21*36 | 全雙工，高速雙向通信 | ||
| E34-2G4H20D | UART | nRF24L01+ | 2.4G | 20 | 2.5 | 250~2M | 直插 | 21*36 | 自動跳頻，丟包自動重傳 |
