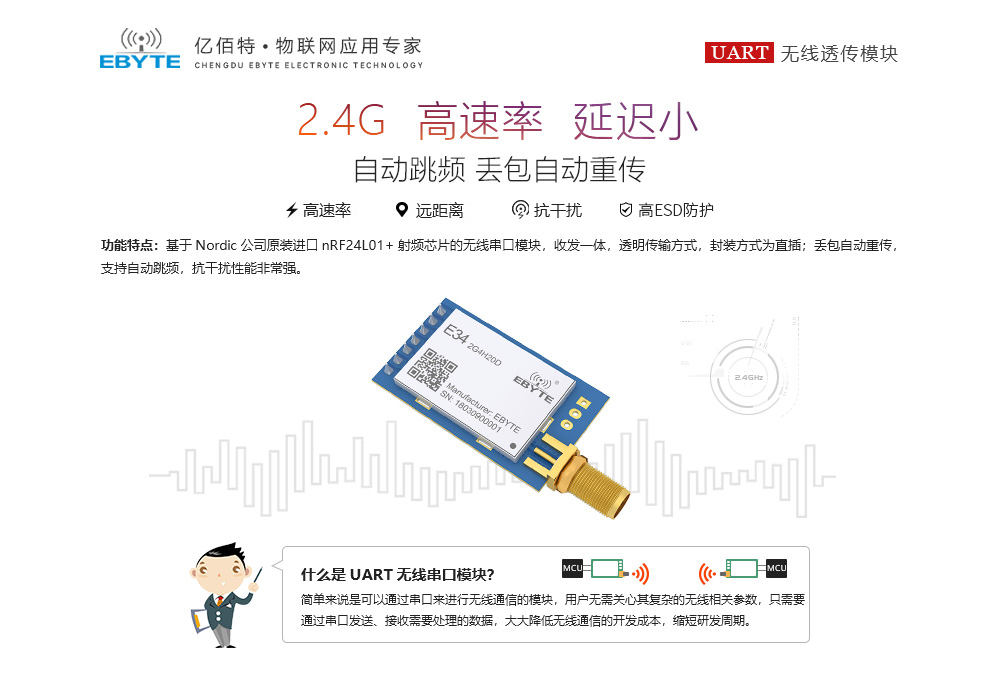

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2518 MHz | 出廠默認 2400MHz |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm（約100mW） |
| 接收靈敏度 | -102 dBm | 空速 250kbps |
| 空中速率 | 250k~2Mbps | 出廠默認 250kbps |

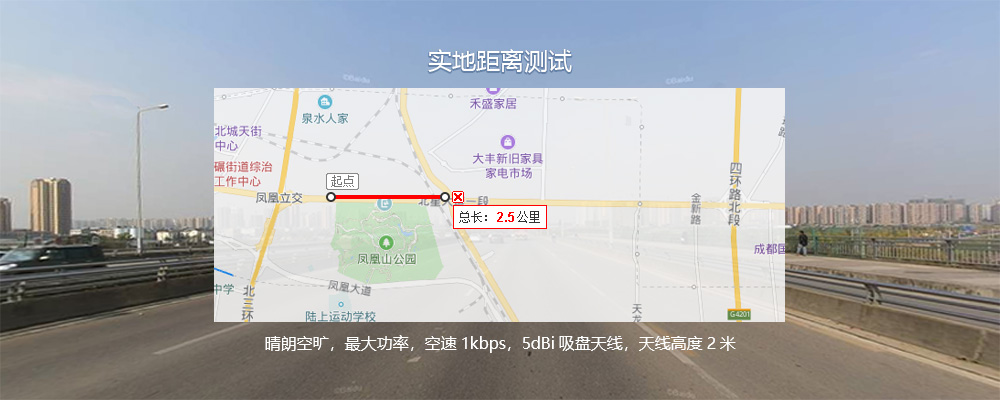

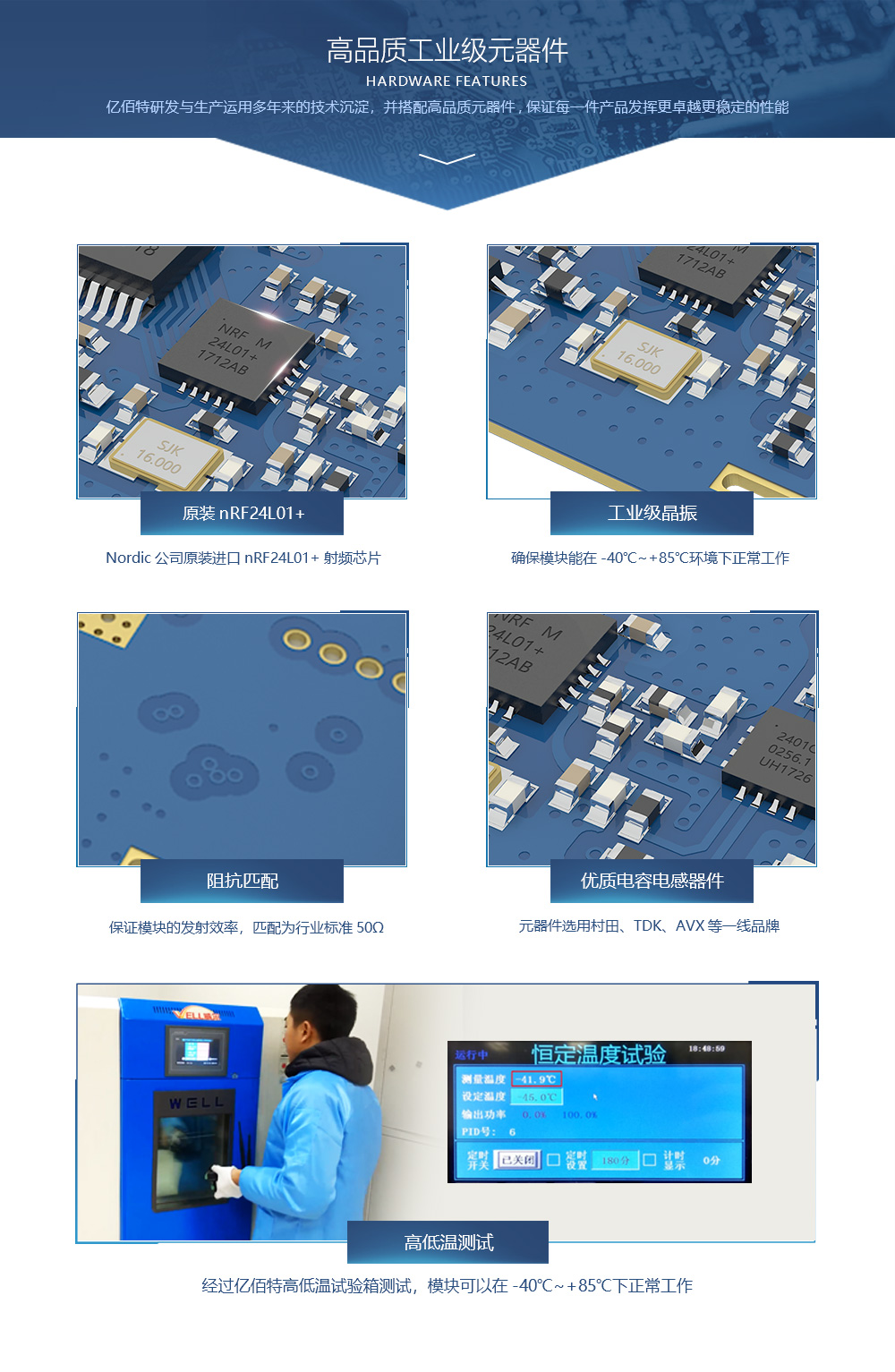

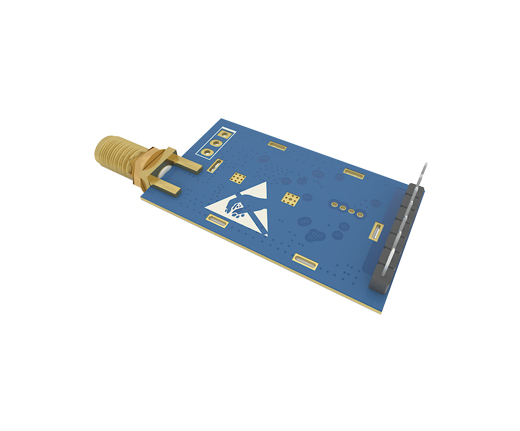

| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |

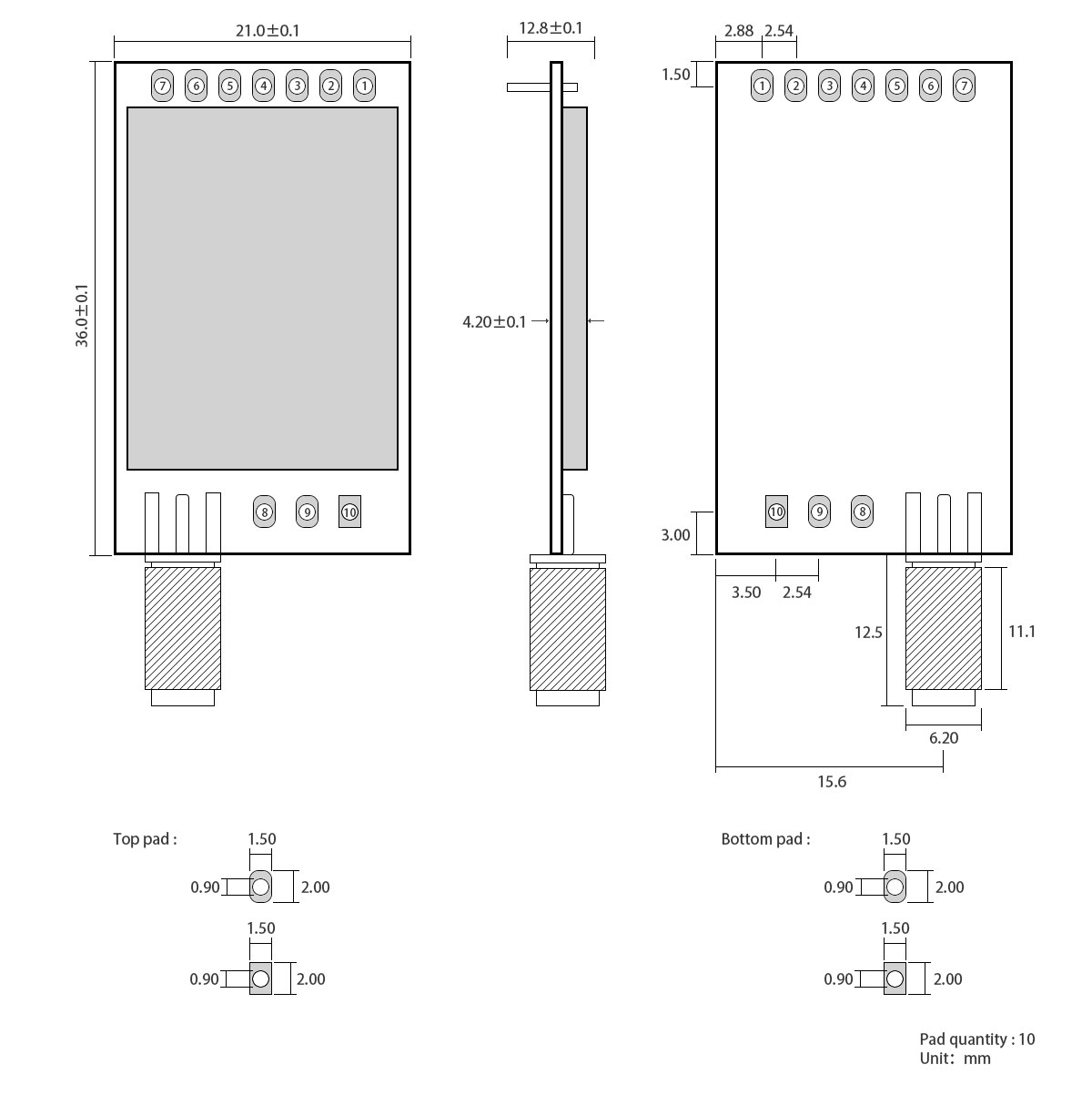

| 尺寸大小 | 21 * 36 mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 直插 | |
| 緩存容量 | 256字節 | 內部自動分包27字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | |
| 通信電平 | 2.5 | 3.3 | 5.2 | V | |

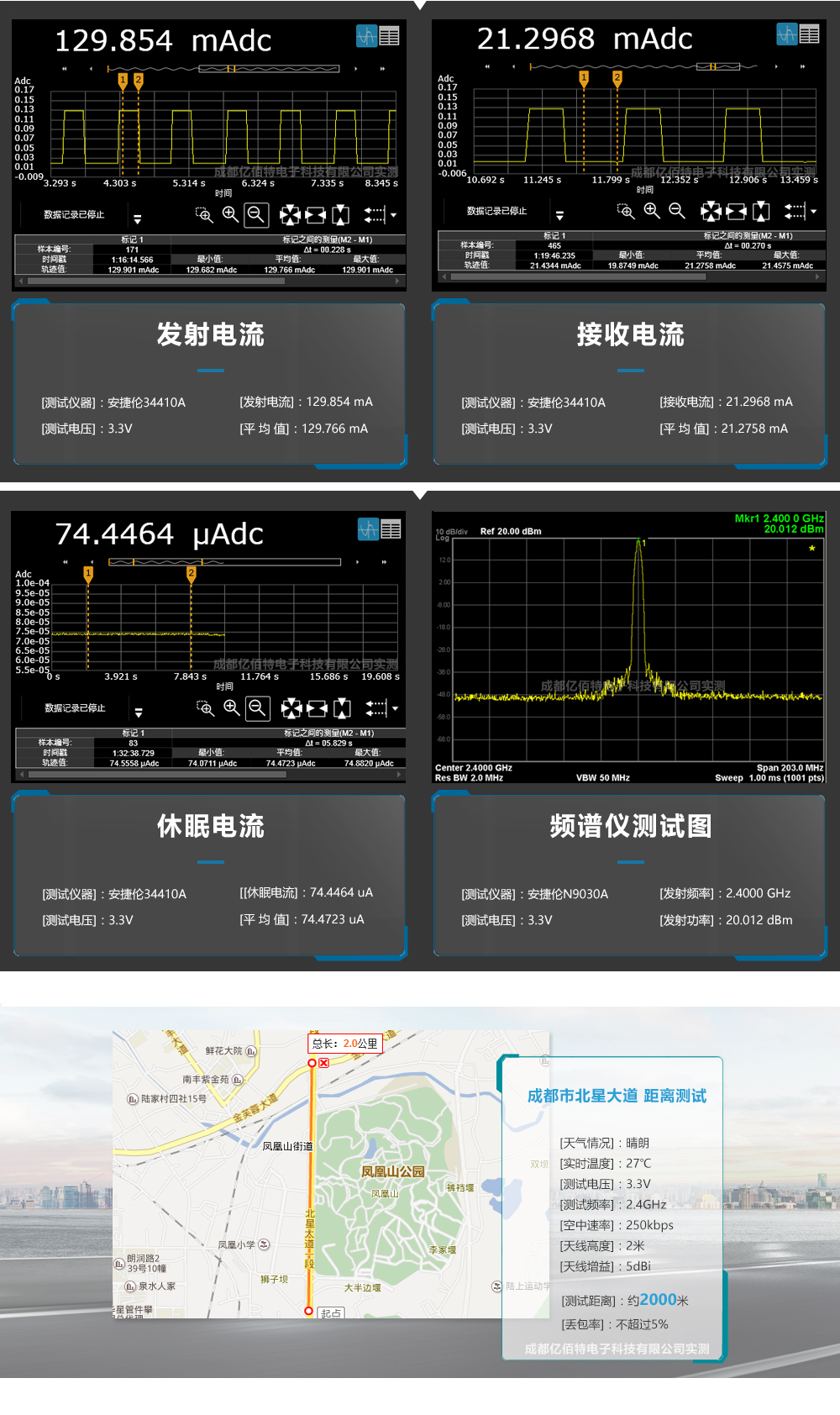

| 發射電流 | 100 | 110 | 120 | mA | 20dBm（100mW） |
| 接收電流 | 20.5 | 21.5 | 22.5 | mA | |
| 休眠電流 | - | 75 | - | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

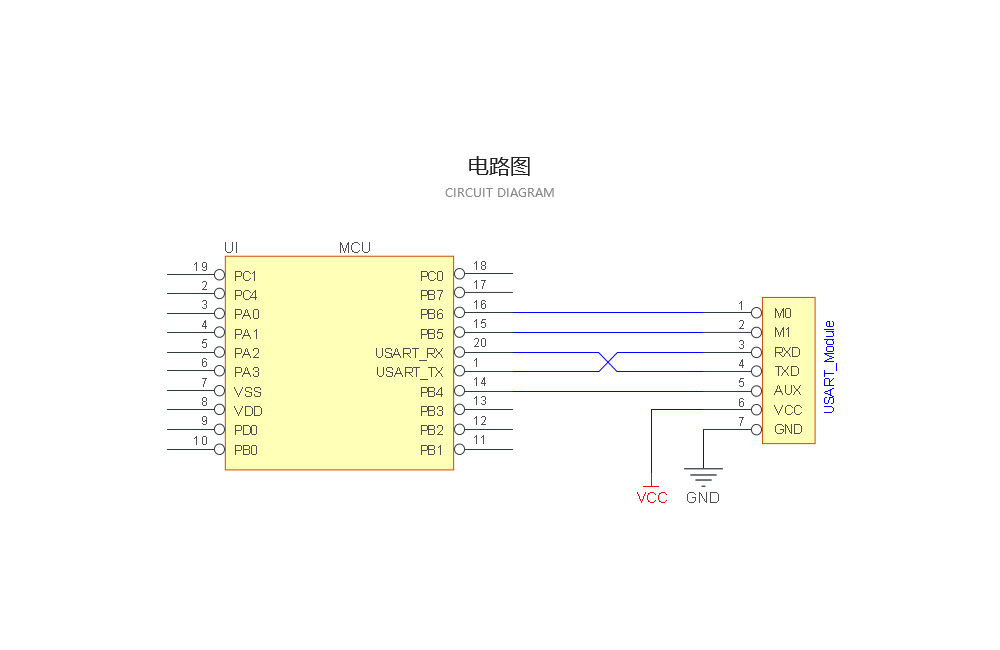

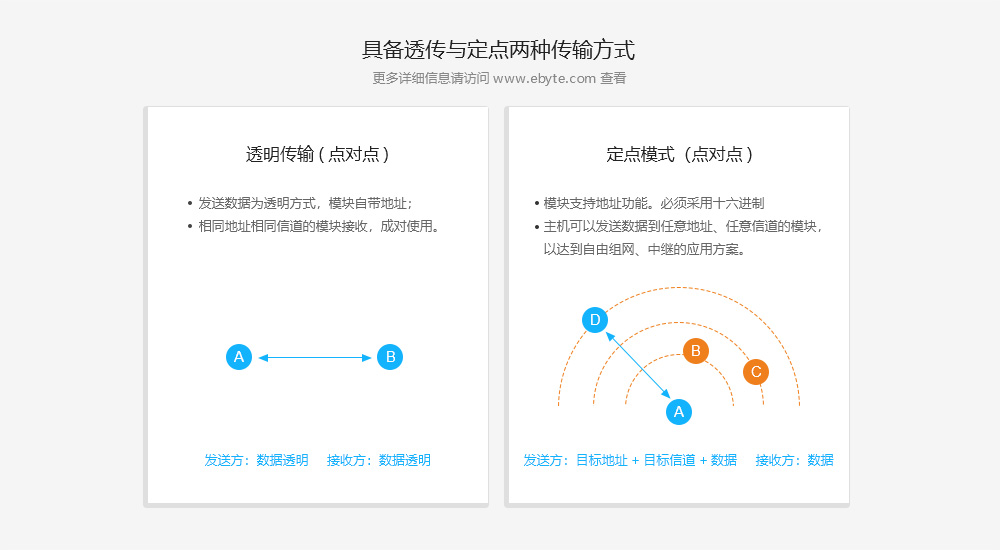

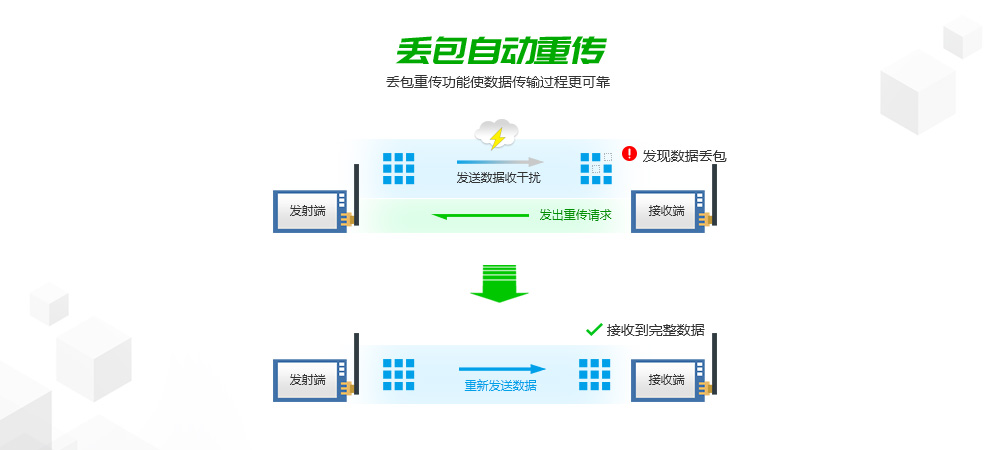

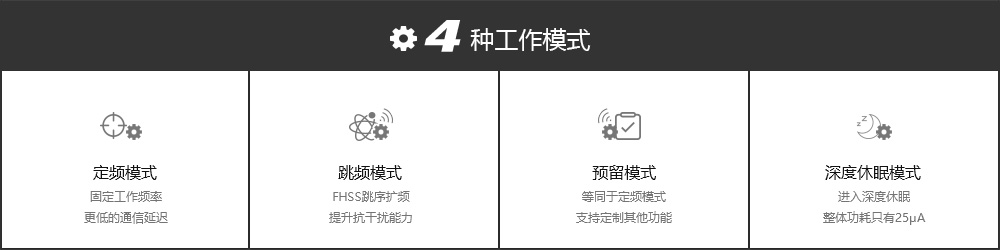

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 輸出 | 模塊電源正參考 |
| 7 | GND | 輸出 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 |
| 產品說明書 |
【用戶手冊】E34-2G4H20D_Usermanual_CN  |
| 開發測試 |
| 【通信例程】Demo_UART_Ebyte |
| 【封裝文件】Pcb_E34 |
| 【測試底板】E15-USB-T2 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_v3.8 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E34-2G4D27SX | UART | - | 2.4G | 27 | 5.0 | 自適應波特率 | 直插 | 21*36 | 全雙工、高速透傳、低延遲 | ||
| E34-2G4H27SX | UART | - | 2.4G | 27 | 5 | 250k-2M | 貼片式 | 16*26 | 自動跳頻,抗干擾,低延遲,高速連串 | ||
| E34-2G4D20SX | UART | - | 2.4G | 20 | 2.0 | 自適應波特率 | 貼片 | 16*26 | 全雙工、高速透傳、雙向通信 | ||
| E34-2G4H20SX | UART | - | 2.4G | 20 | 2.5 | 250k-2M | 貼片式 | 16*26 | 自動跳頻,抗干擾,低延遲,高速連串 | ||
| E34-2G4H11S | UART | - | 2.4G | 11 | - | 250-2M | 貼片式 | 12*19 | 自動跳頻,抗干擾,高速連串 | ||
| E34-2G4D11S | UART | - | 2.4G | 11 | 0.13 | 自適應波特率 | 貼片式 | 12*19 | 全雙工,抗干擾,高速連傳 | ||
| E34-2G4D27D | UART | nRF24L01+ | 2.4G | 27 | 5.0 | 自適應波特率 | 直插 | 21*36 | 全雙工，高速雙向通信 | ||
| E34-DTU(2G4H27) | RS232 RS485 | nRF24L01+ | 2.4G | 27 | 5.0 | 250~2M | 壓線/DB9 | 82*62*25 | 自動跳頻，丟包自動重傳 | ||
| E34-2G4H27D | UART | nRF24L01+ | 2.4G | 27 | 5.0 | 250~2M | 直插 | 21*36 | 自動跳頻，丟包自動重傳 | ||
| E34-DTU(2G4D20)&E34-DTU(2G4D27) | RS232 RS485 | nRF24L01+ | 2.4G | 20 | 2.0 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 全雙工，雙向同時傳輸 | ||
| E34-DTU(2G4H20) | RS232 RS485 | nRF24L01+ | 2.4G | 20 | 2.5 | 250k~2M | 壓線/DB9 | 82*62*25 | 自動跳頻，丟包自動重傳 | ||
| E34-2G4D20D | UART | nRF24L01+ | 2.4G | 20 | 2.0 | 自適應波特率 | 直插 | 21*36 | 全雙工，高速雙向通信 | ||
| E34-2G4H20D | UART | nRF24L01+ | 2.4G | 20 | 2.5 | 250~2M | 直插 | 21*36 | 自動跳頻，丟包自動重傳 |
