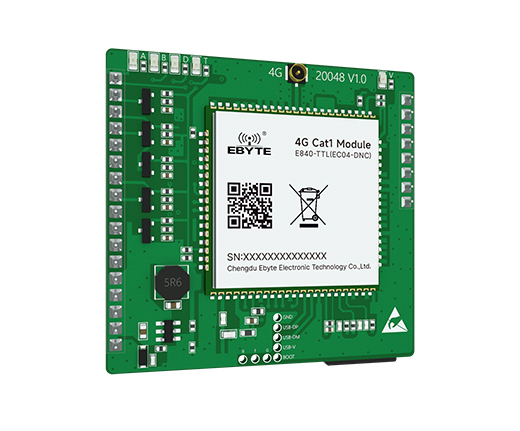

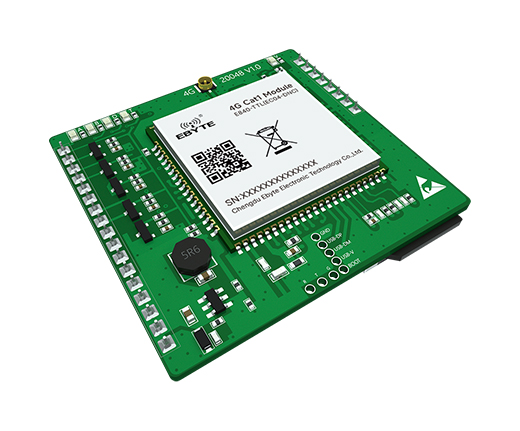

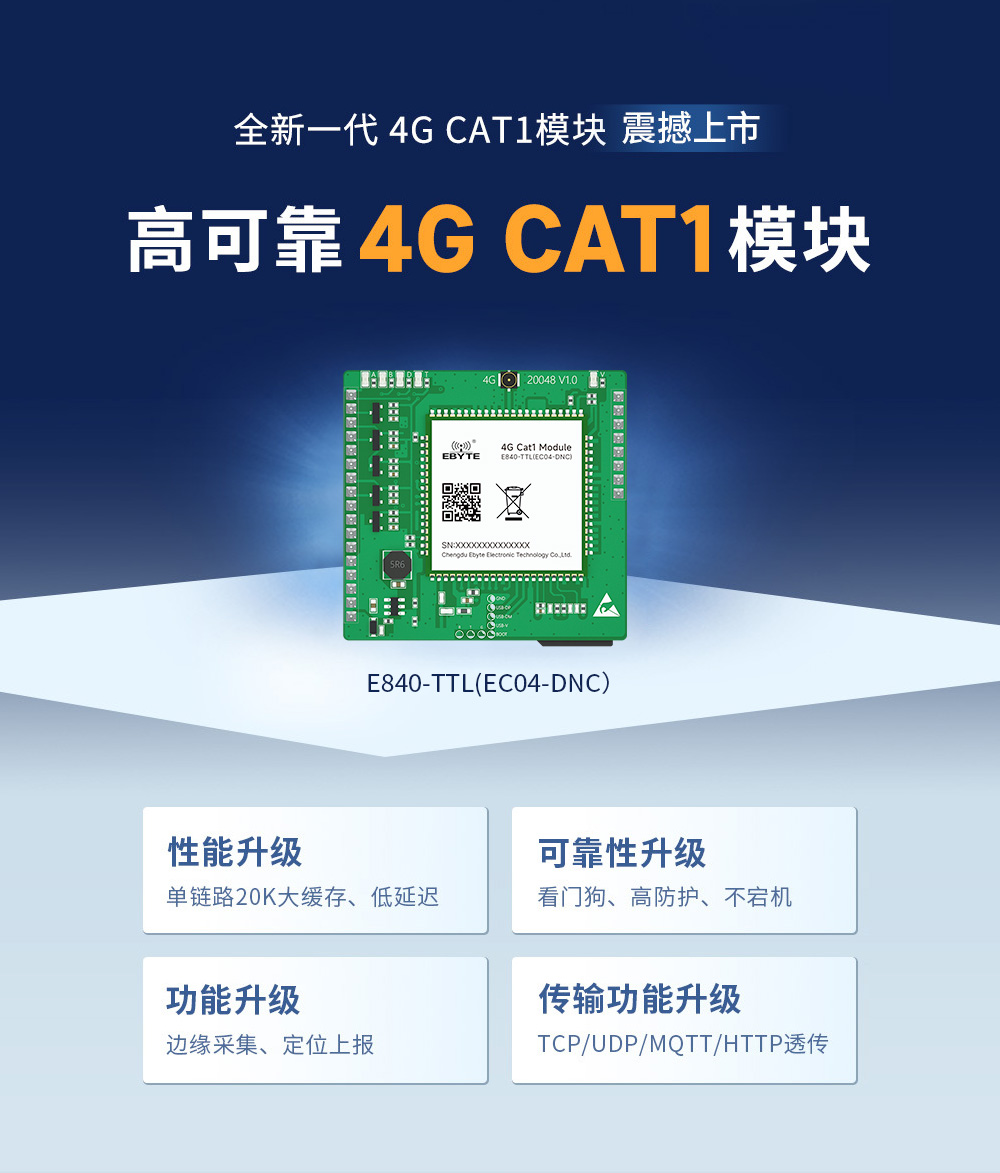

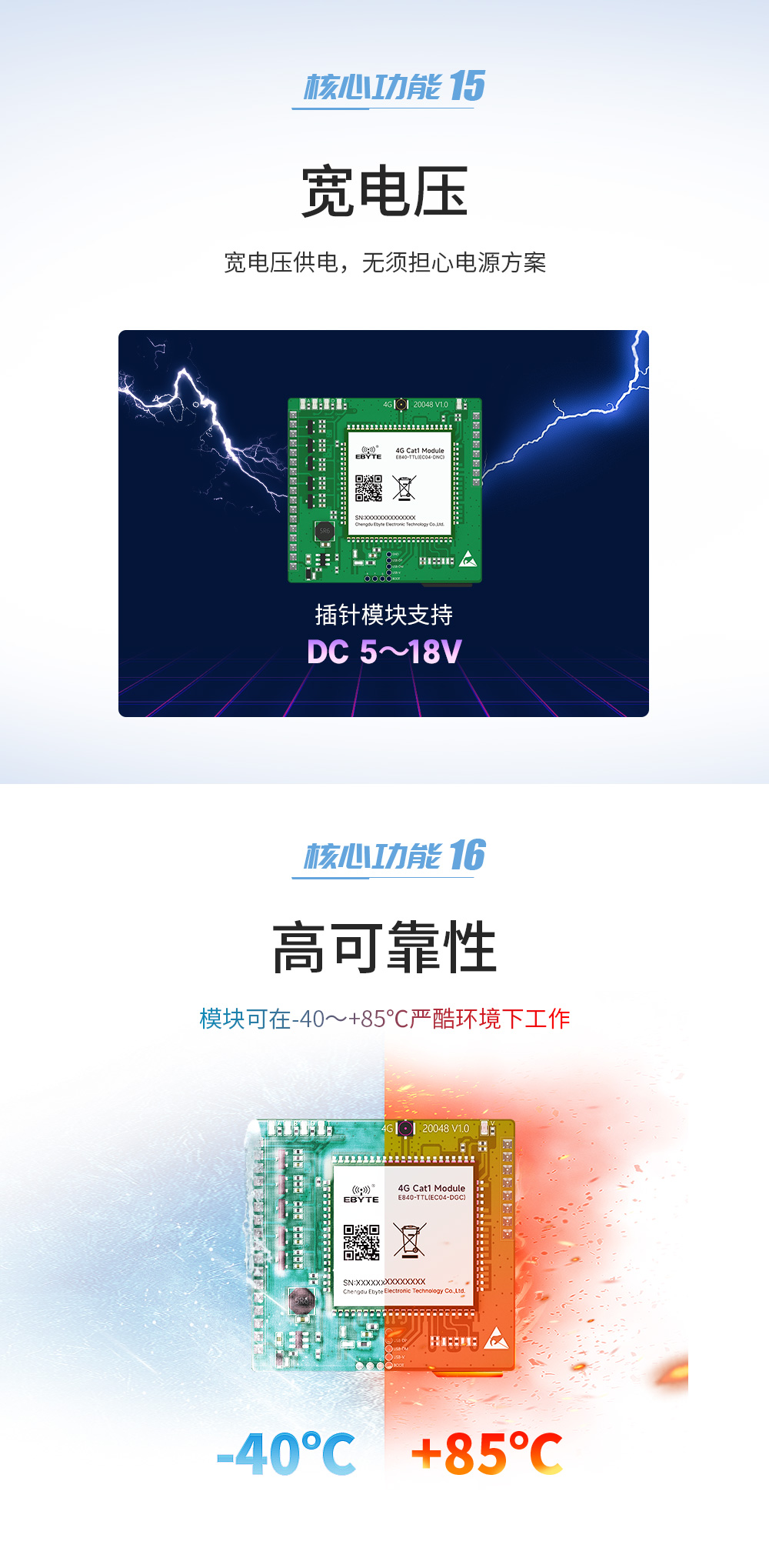

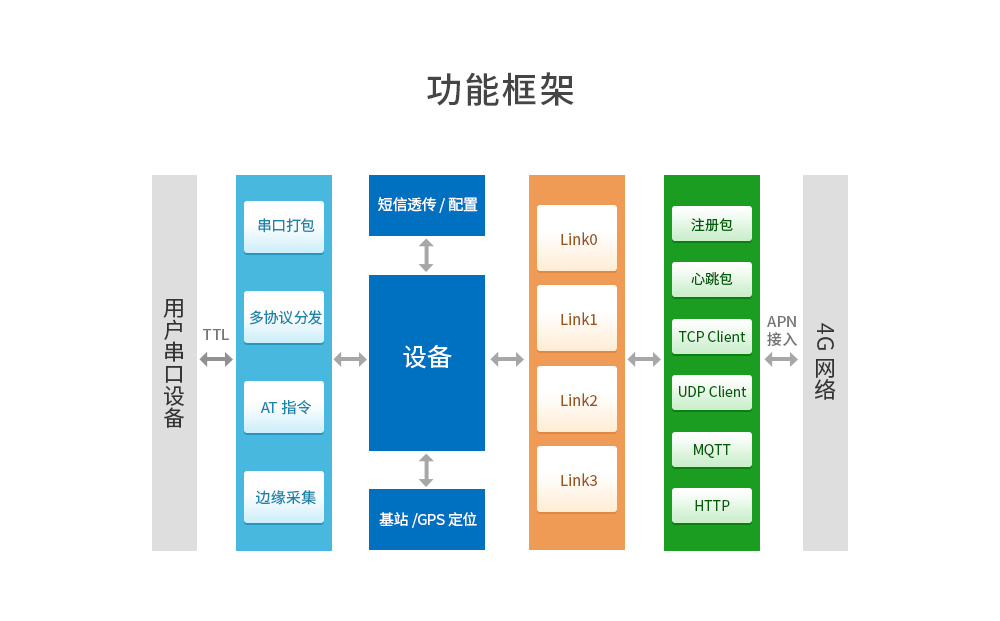

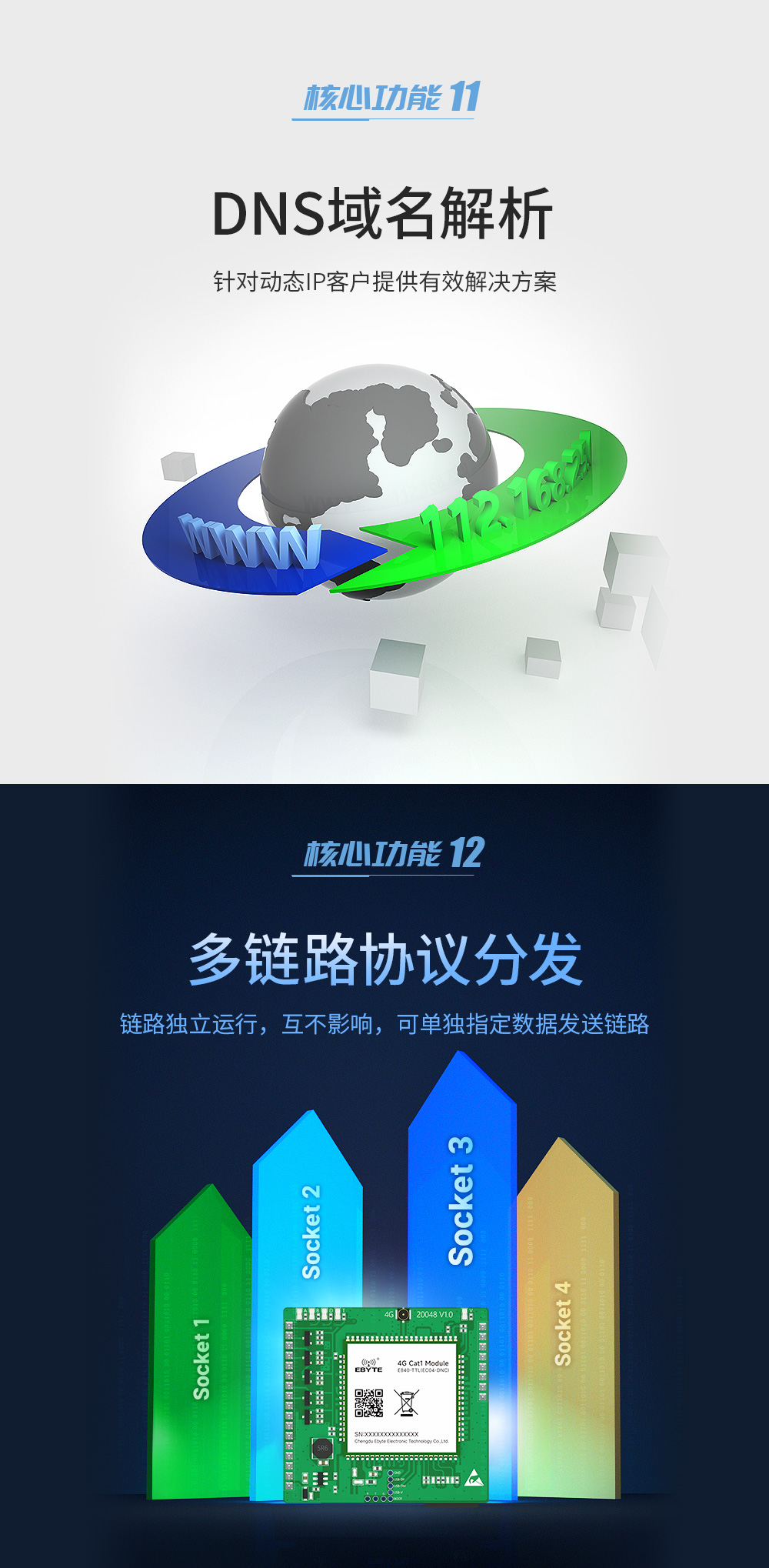

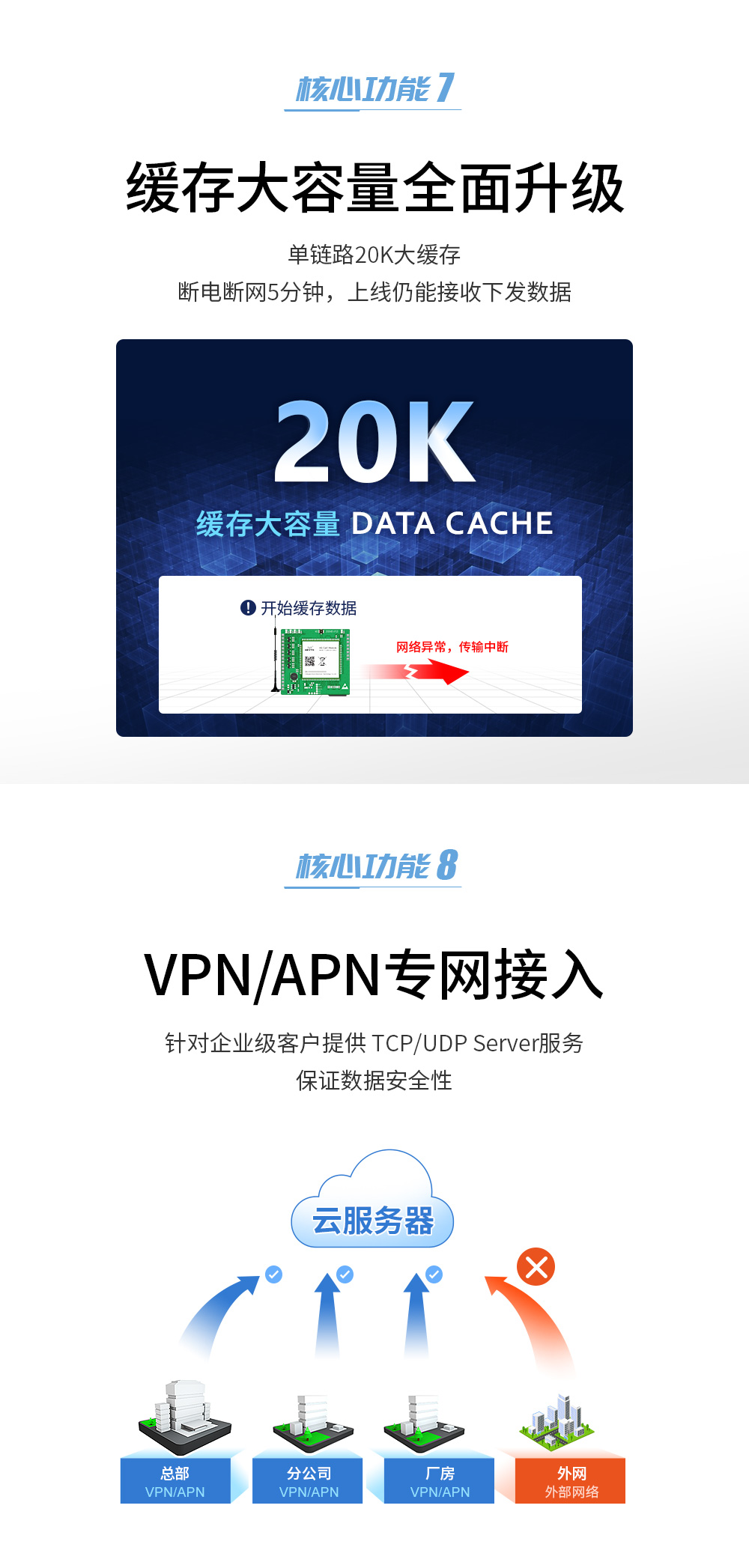

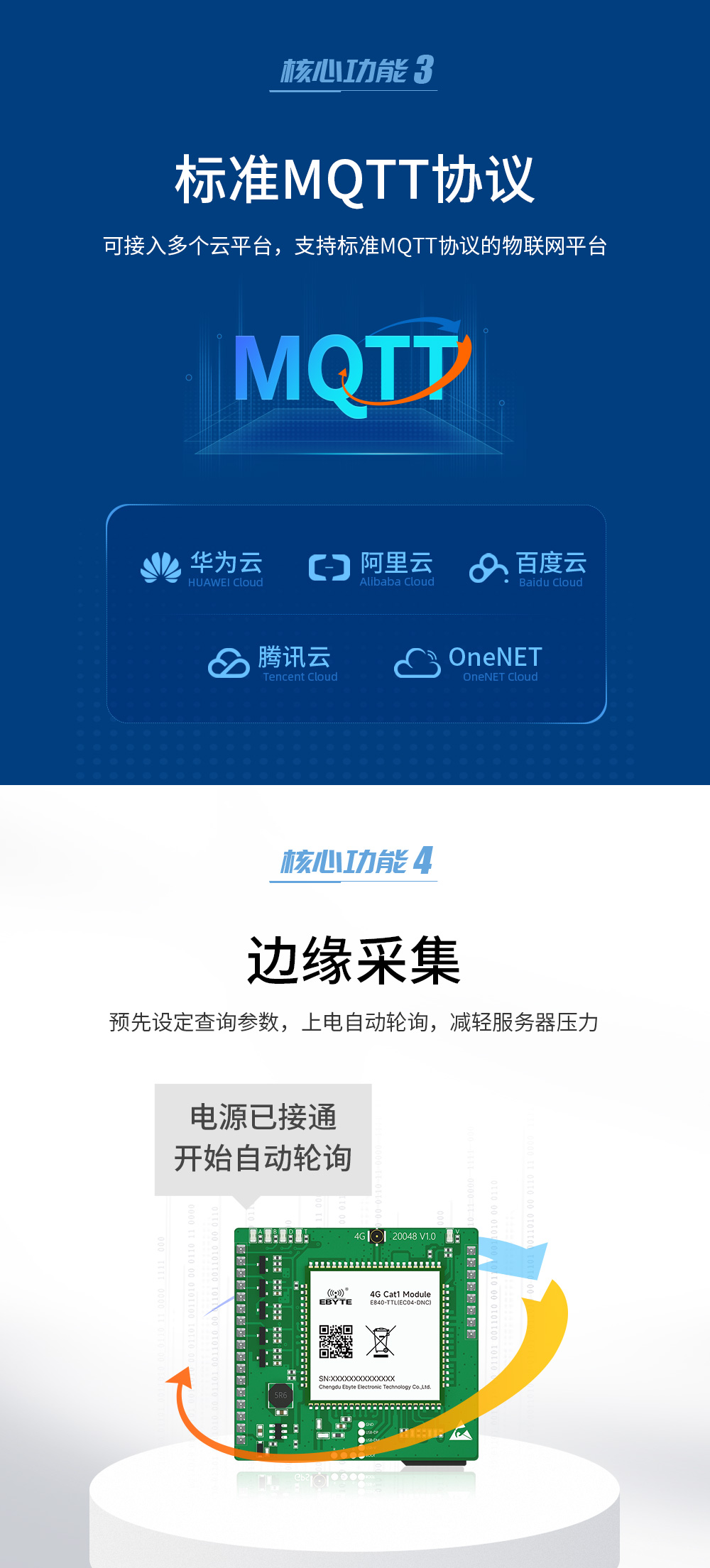

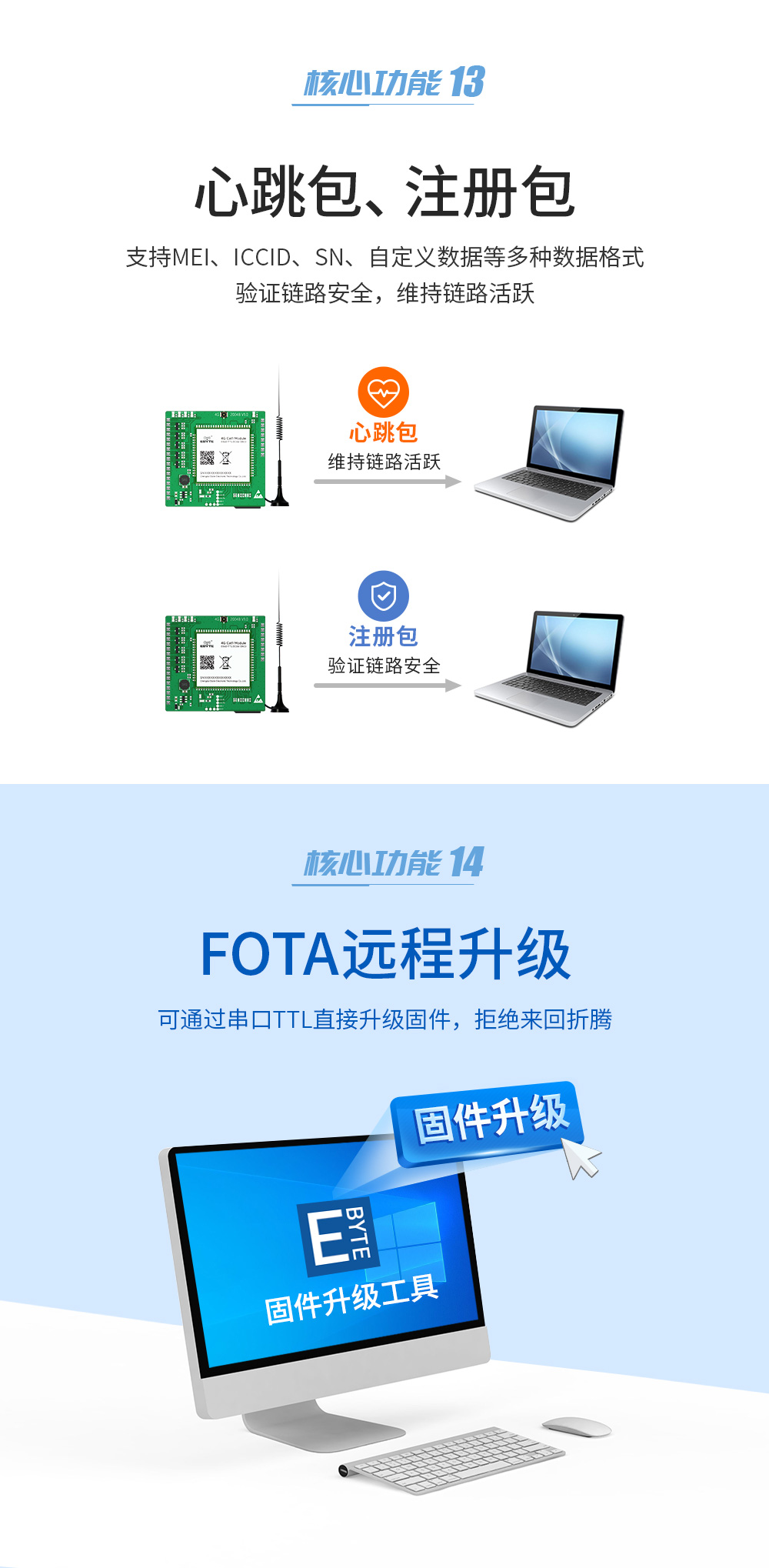

| 主要參數 | 說明 |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 LTE-TDD：B34 / B38 / B39 / B40 / B41 |
| 工作電壓 | DC 5 ～ 18V |
功耗(與環境以及 其他因素有 關， 僅供參考) | 待機： 35mA @ 12V，125mA @ 5V 入網：120mA @ 12V，860mA @ 5V 傳輸：120mA @ 12V，842mA @ 5V |
| SIM 卡座 | 使用 MICRO 自彈式卡座 |
| 尺寸 | 42mm * 40mm * 10mm（長*寬*高） |
| 重量 | 10 g ± 2 g |
| 工作溫度 | -40 ～ +80℃、5%～95%RH（無凝露） |
| 儲存溫度 | -40 ～ +85℃、5%～95%RH（無凝露） |
| 端口數 | 1 |
| 接口 | TTL 電平（3.3v 兼容 5v） |
| 波特率 | 1200 / 2400 / 4800 / 57600 / 9600 / 115200 /230400 / 460800 |
| 數據位 | 8bit |
| 校驗位 | None / Odd / Even |
| 停止位 | 1 / 2 bit |
| 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K |
| 協議 | TCP / UDP / MQTT / HTTP |
| 心跳包 | IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定義 |
| 注冊包 | IMEI / ICCID / SN / 自定義，入網發送 /每包數據前帶注冊包 |
| 串口 | 配置工具、AT 指令配置 |
| 網絡 | AT / JSON 配置參數 |
| 串口/網絡 | 通過發送 AT 指令進行固件升級 |
| 邊緣采集 | 10 路，可以自動添加 Modbus CRC 校驗 |

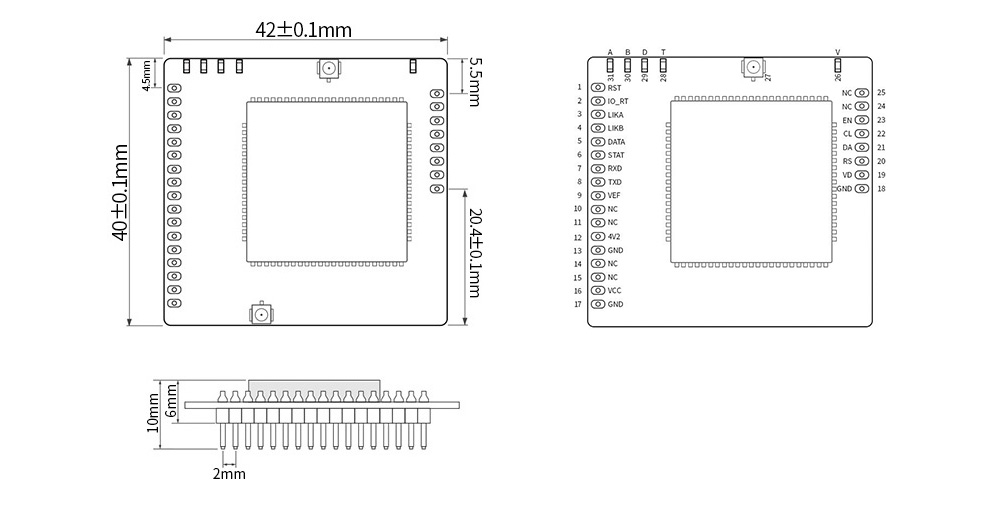

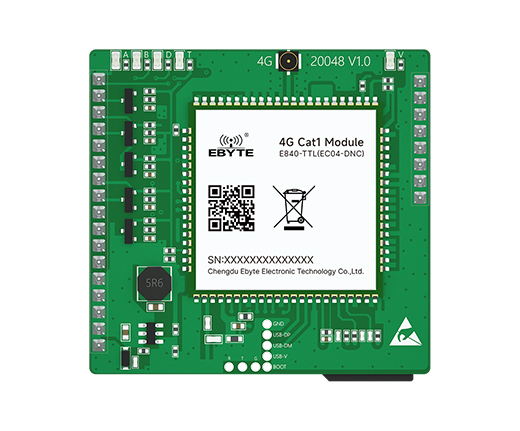

| 序號 | 名稱 | 功能 | 說明 |
| 1 | RST | 重啟/復位模塊 | 低電平脈沖復位； |
| 2 | IO_RST | 恢復出廠 | 低電平持續 5～10s，模塊參數恢復出廠設定，低電平脈沖重啟； |
| 3 | LIKA | Socket1 連接狀態指示 | 高：Socket1 與網絡服務器連接成功；低：Socket1 未成功連接到網絡服務器 ； |
| 4 | LIKB | Socket2 連接狀態指示 | 高：Socket2 與網絡服務器連接成功；低：Socket2 未成功連接到網絡服務器； |
| 5 | DATA | 數據收發指示 | 當網絡接收到數據或者串口接收到數據引腳輸出周期 80ms 占空比 50%的方波； |
| 6 | STATE | 入網指示 | 低：設備上電到正在搜尋 SIM 卡；高：設備附著網絡成功； |
| 7 | RXD | 數據接收引腳 | 默認 3.3V，可兼容 5V 通信電平； |
| 8 | TXD | 數據發送引腳 | 默認 3.3V，可兼容 5V 通信電平； |
| 9 | VEF | 驅動電平供電引腳 | 如需要實現串口通信和 LED 指示為 5V 驅動電平時需要在此引腳輸入 5V 電平； |
| 10、11 | NC | 保留 | 默認懸空; |
| 12 | 4V2 | 鋰電池電源供電引腳 | 供電范圍：3.4V～4.2V，典型電壓 3.8V，該引腳禁止反接，禁止與 VCC 一起供電； |
| 13 | GND | 電源輸入負極 | 無； |
| 14、15 | NC | 保留 | 默認懸空; |
| 16 | VCC | DC 電源供電引腳 | 供電范圍：5V～18V。該引腳禁止反接、禁止與 4V2 一起供電； |
| 17、18 | GND | 電源輸入負極 | 無； |
| 19 | VD | 外接 SIM 卡電源引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 20 | RS | 外接 SIM 卡復位引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 21 | DA | 外接 SIM 卡數據引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 22 | CL | 外接 SIM 卡時鐘引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 23 | EN | 保留 | 默認懸空； |
| 24、25 | NC | 保留 | 默認懸空； |
| 26 | V | 電源輸入指示燈 | 電源輸入指示，直流 5～18V； |
| 27 | 4G | 4G 天線接口 | IPX 接口； |
| 28 | T | 入網指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡；長亮：設備附著網絡成功； |
| 29 | D | 數據收發指示燈 | 當網絡接收到數據或者串口接收到數據指示燈閃爍； |
| 30 | B | 第二鏈路連接指示燈 | 熄滅：Socket2 未成功連接或未啟用鏈路；常亮：Socket2 與網絡服務器連接成功； |
| 31 | A | 第一鏈路連接指示燈 | 熄滅：Socket1 未成功連接或未啟用鏈路；常亮：Socket1 與網絡服務器連接成功； |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 定位 | 工作電壓 | 產品尺寸 | 產品重量 | 封裝形式 | 串口 | SIM卡座 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| EC04-SNC&EC04-SGC | 基站定位/GPS定位 | DC3.4～4.2V | 24*24*2.5 | 3.08g | 貼片，1.0郵票孔 | TTL(1.0排針) | 郵票孔(1.0間距) | 4G 貼片模塊 | ||
| E840-TTL(EC04-DGC) | GPS定位 | DC5～18V | 42*40*10 | 10±2g | 直插，2.0排針 | TTL(2.0排針) | MICIO自彈卡座(中卡) | 4G插針模塊 | ||
| E840-TTL(EC04-DNC) | 基站定位 | DC5～18V | 42*40*10 | 10±2g | 直插，2.0排針 | TTL(2.0排針) | MICIO自彈卡座(中卡) | 4G插針模塊 |
