定位：基站定位/GPS 定位
工作電壓：DC3.4～4.2V
產品尺寸：24*24*2.5mm
產品重量：3.08g
產品規格：4G 貼片模塊

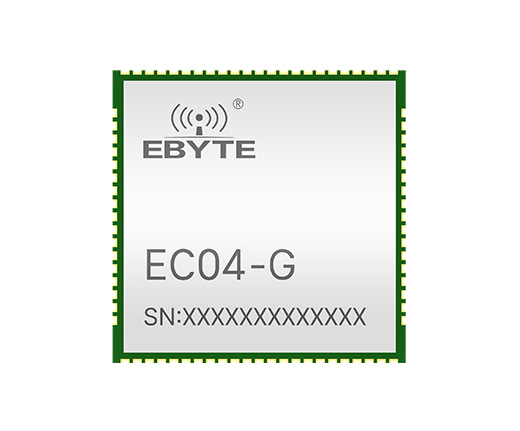

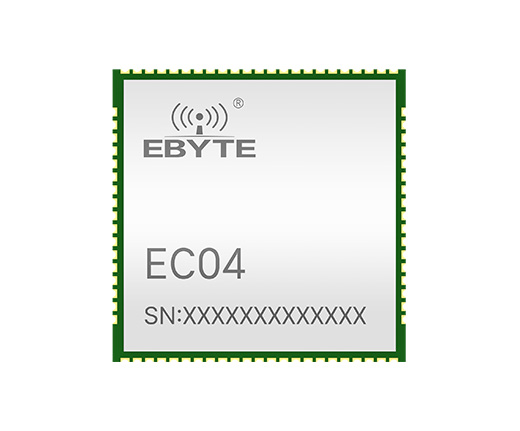

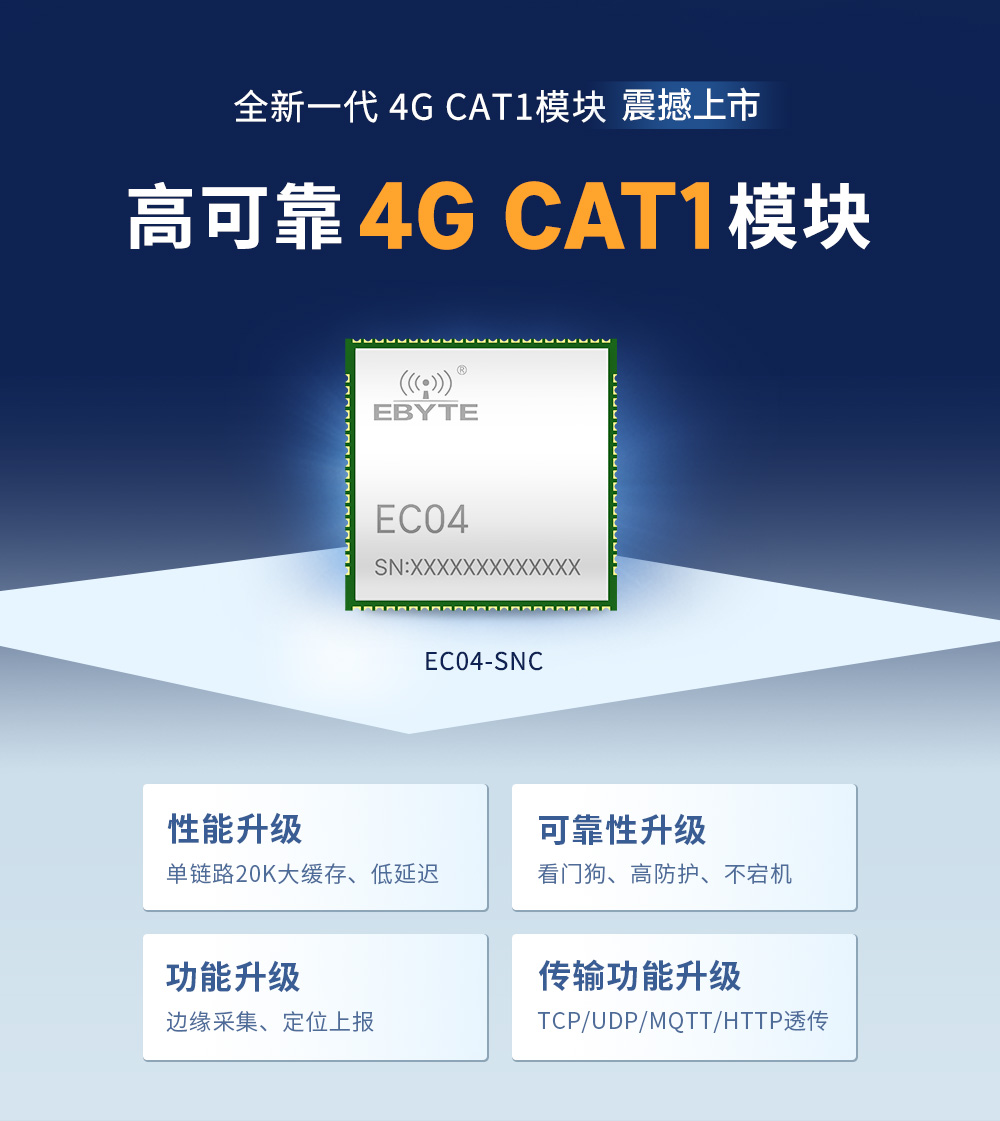

產品簡介：EC04-SGC&EC04-SNC 億佰特電子科技有限公司推出的新一代高性能具有 GPS 定位功能的 4G 貼片模塊，該產品具備網絡覆蓋廣、傳輸延遲低、支持三大運營商 Cat 1網絡接入；同時該產品支持多種配置方式；使用前請仔細閱讀用戶手冊。
溫馨提示：該產品已下架，批量可發起生產。
| 主要參數 | 說明 |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 LTE-TDD：B34 / B38 / B39 / B40 / B41 |
| 工作電壓 | DC 3.4 ～ 4.2V，推薦值 3.8V |
休眠功耗 | 休眠模式下的耗流：<2.5mA |
| 發射功耗 | GSM/GPRS 功率等級 GSM850/EGSM900:4(30dBm±2dB) DCS1800/PCS1900:1(30dBm±2dB) EDGE 功耗等級 EGSM900:E2(30dBm±3dB) DCS1800:E1(26dBm+3dBm/-4dB) LTE 功率等級 3(23dBm±2.7dB) |
| 數據傳輸 | GPRS 多時隙等級 12 EDGE 多時隙等級 12 FDD-LTE 類別 1：10Mbps(下行)，5Mbps(上行) TDD-LTE 類別 1：8.96Mbps(下行)，3.1Mbps(上行) |
| 天線接口 | GSM/LTE 天線接口 |
| 尺寸 | 24mm * 24mm * 2.5mm（長*寬*高） |
| 重量 | 3.08g(典型值) |
| 工作溫度 | -40 ～ +85℃、5%～95%RH（無凝露） |
| 儲存溫度 | -45 ～ +90℃、5%～95%RH（無凝露） |
| 端口數 | 1 |
| 接口 | TTL 電平（3.3v 兼容 5v） |
| 波特率 | 1200 / 2400 / 4800 / 57600 / 9600 / 115200 / 230400 / 460800 |
| 數據位 | 8bit |
| 校驗位 | None / Odd / Even |
| 停止位 | 1 / 2 bit |
| 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K |

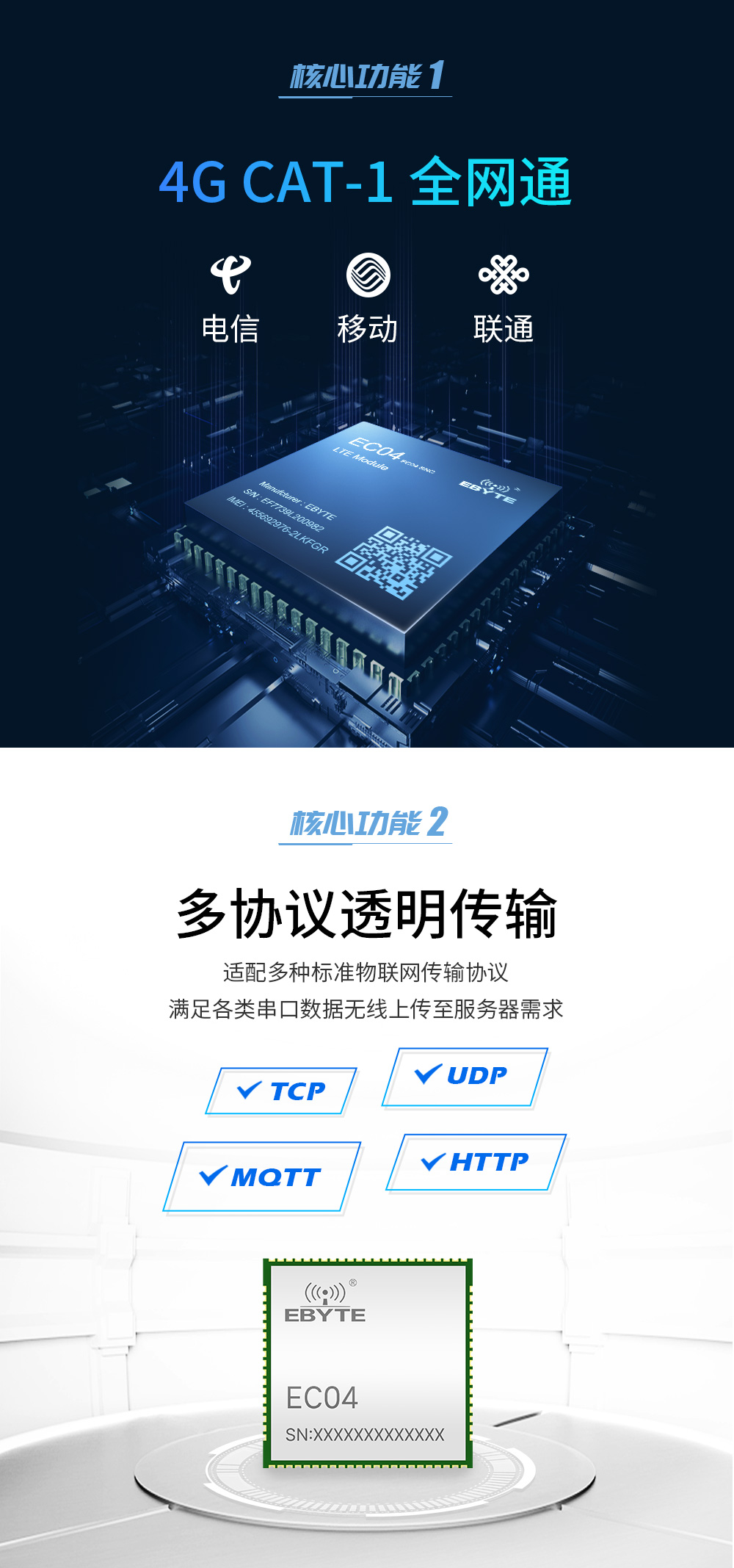

| 協議 | TCP / UDP / MQTT / HTTP |
| 心跳包 | IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定義 |
| 注冊包 | IMEI / ICCID / SN / 自定義，入網發送 /每包數據 前帶注冊包 |
| 串口 | 配置工具、AT 指令配置 |
| 網絡 | AT / JSON 配置參數 |
| 串口/網絡 | 通過發送 AT 指令進行固件升級 |
| 邊緣采集 | 10 路，可以自動添加 Modbus CRC 校驗 |
| 產品說明 |
【用戶手冊】EC04-SNC&EC04-SGC _UserManual_CN  |

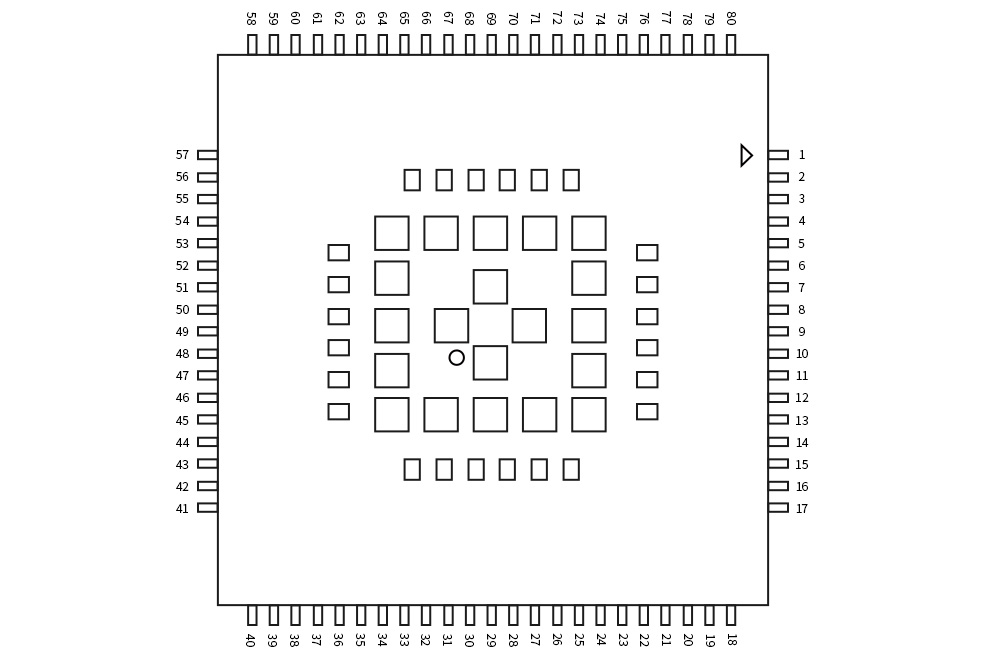

| 【封裝文件】EC04-SNC&EC04-SGC 封裝文件 |
| 【AT指令手冊】 AT指令手冊 |
| 開發工具 |
| 【配置上位機】 |
| 【XCOM】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 該產品已下架，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 定位 | 工作電壓 | 產品尺寸 | 產品重量 | 封裝形式 | 串口 | SIM卡座 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| EC04-SNC&EC04-SGC | 基站定位/GPS定位 | DC3.4～4.2V | 24*24*2.5 | 3.08g | 貼片，1.0郵票孔 | TTL(1.0排針) | 郵票孔(1.0間距) | 4G 貼片模塊 | ||
| E840-TTL(EC04-DGC) | GPS定位 | DC5～18V | 42*40*10 | 10±2g | 直插，2.0排針 | TTL(2.0排針) | MICIO自彈卡座(中卡) | 4G插針模塊 | ||
| E840-TTL(EC04-DNC) | 基站定位 | DC5～18V | 42*40*10 | 10±2g | 直插，2.0排針 | TTL(2.0排針) | MICIO自彈卡座(中卡) | 4G插針模塊 |
