定位：GPS定位
工作電壓：DC 5～18V
產品規格：插針模塊
串口接口：TTL電平
產品尺寸：42*40*10mm
產品重量：10±2g

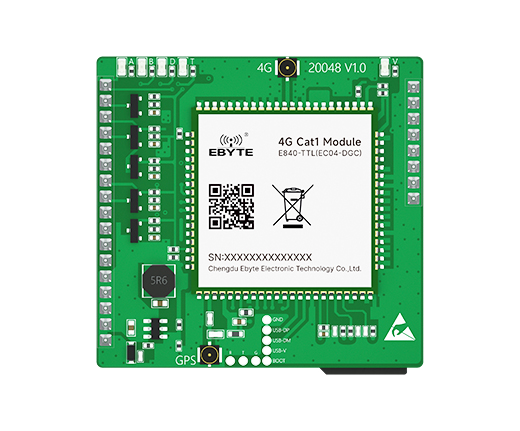

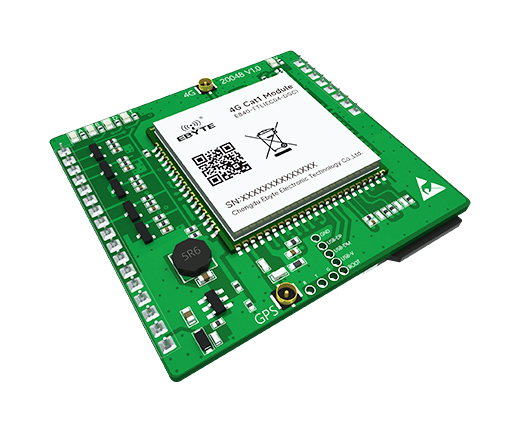

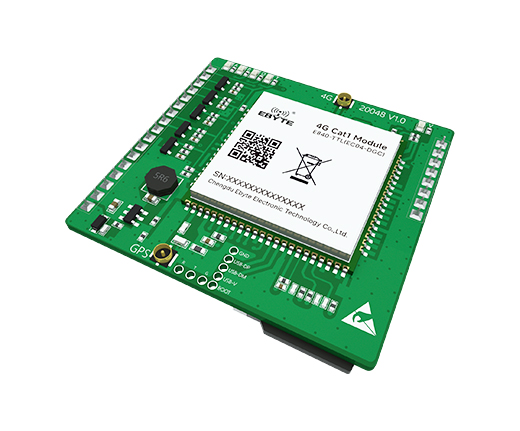

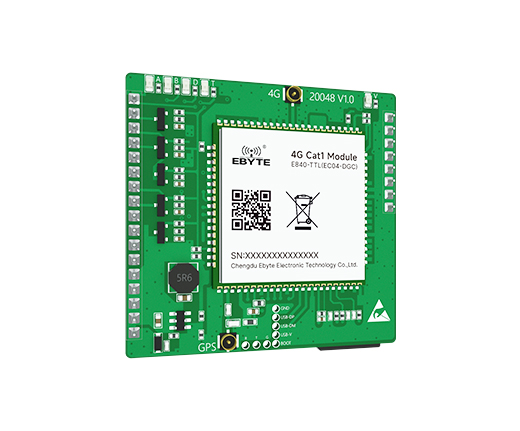

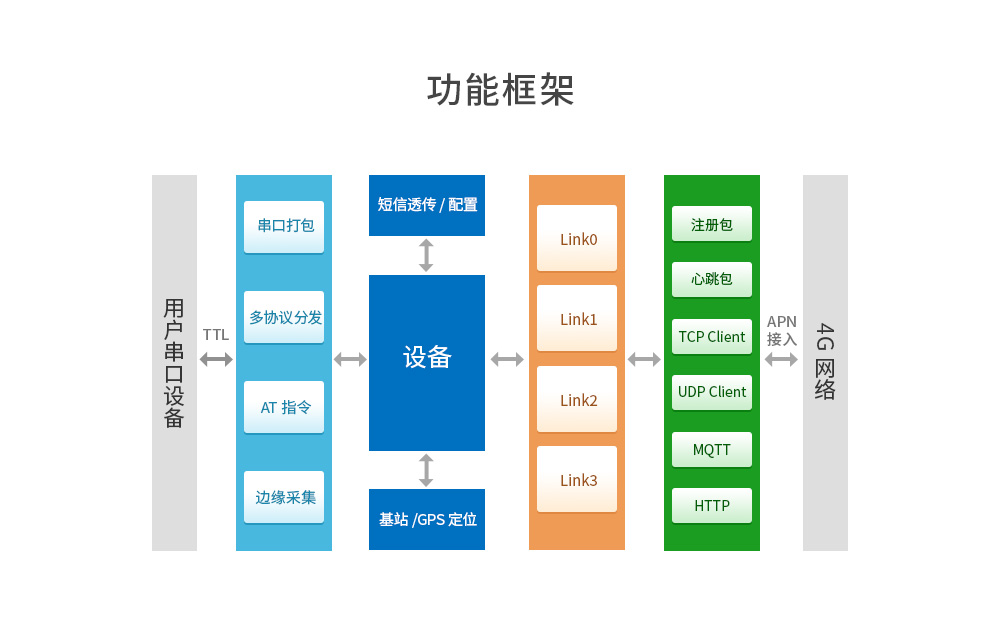

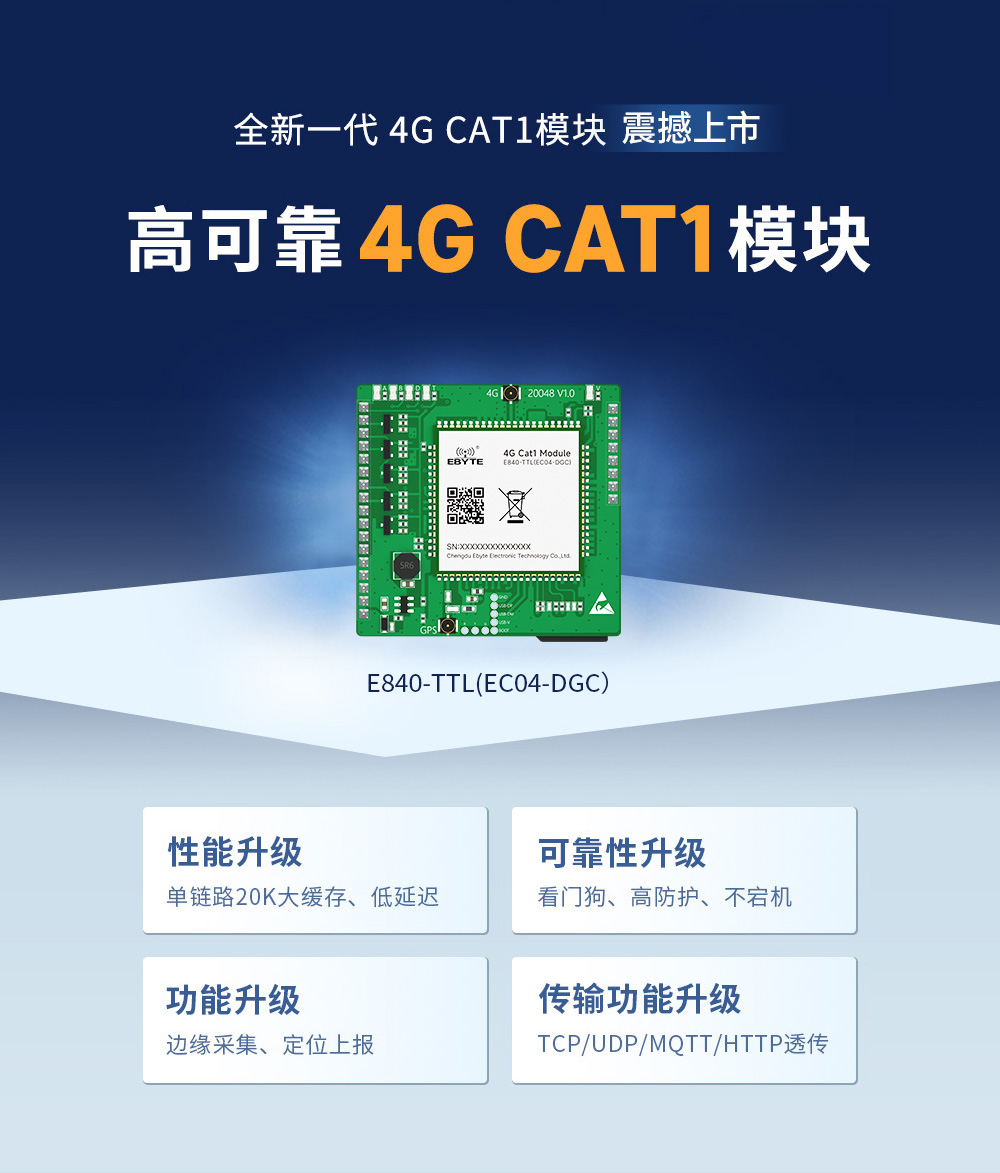

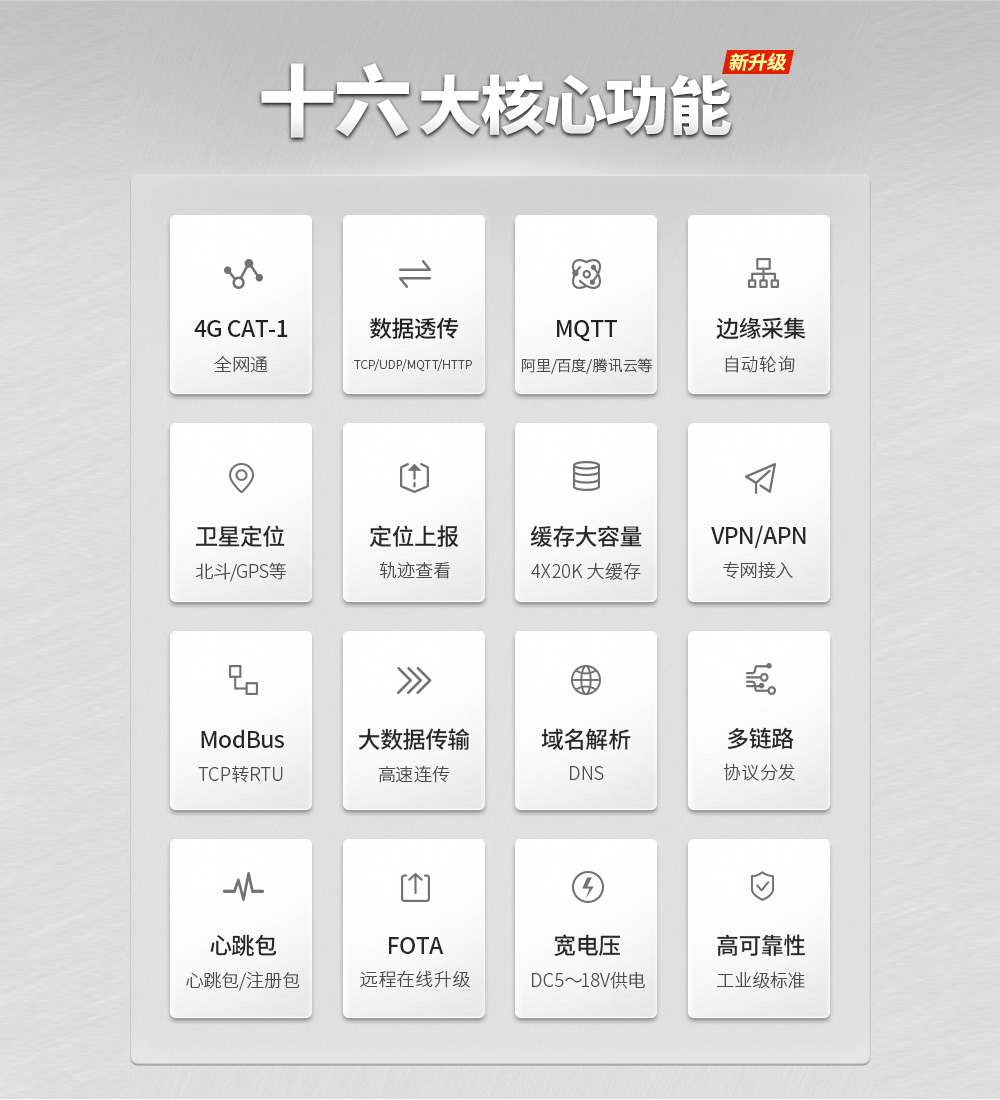

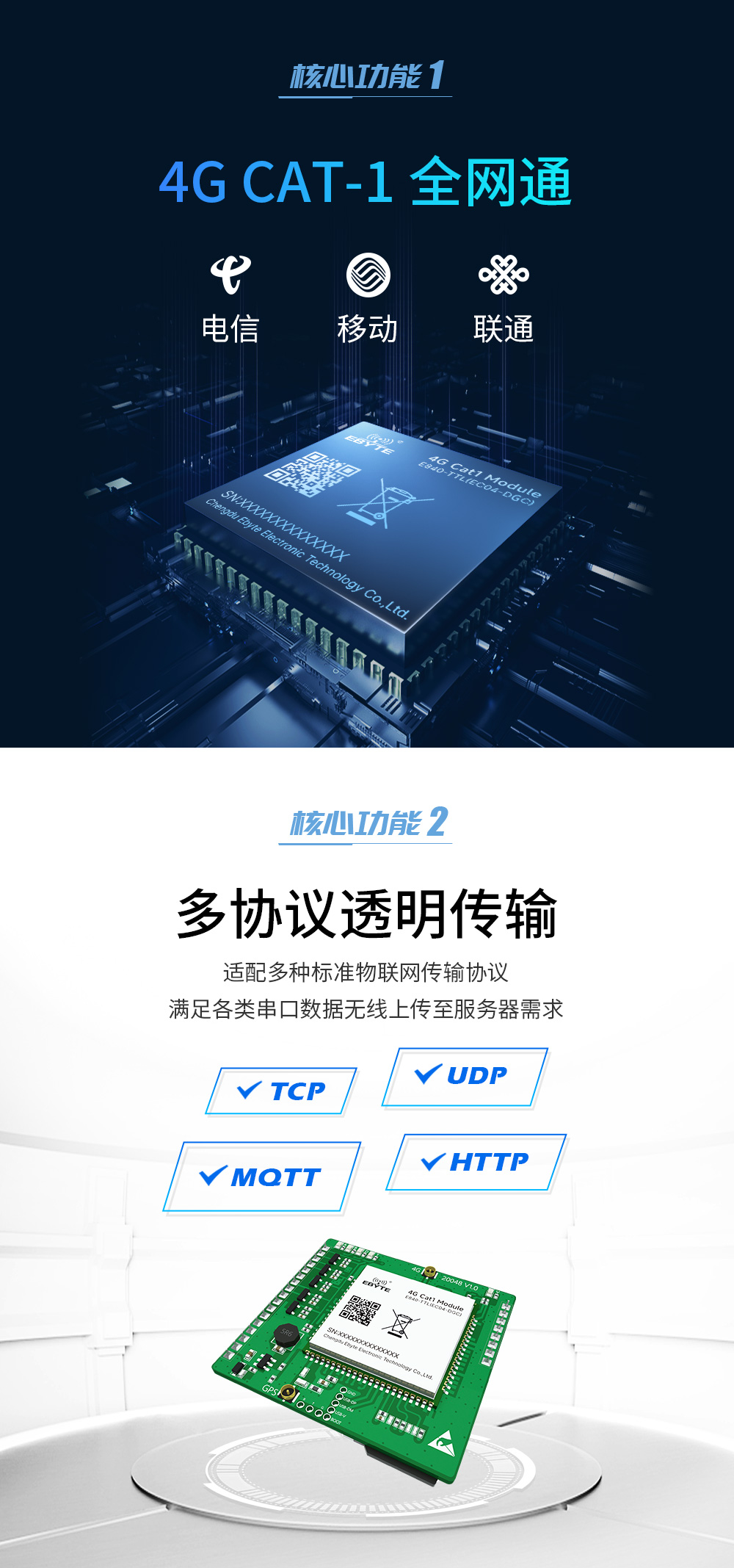

產品簡介：E840-TTL(EC04-DGC)是億佰特電子科技有限公司推出的新一代高性能具有GPS定位功能的4G CAT1插針模塊，該cat1定位插針模塊產品具備網絡覆蓋廣、傳輸延遲低、支持三大運營商Cat 1網絡接入；同時該產品支持多種配置方式；使用前請仔細閱讀用戶手冊。

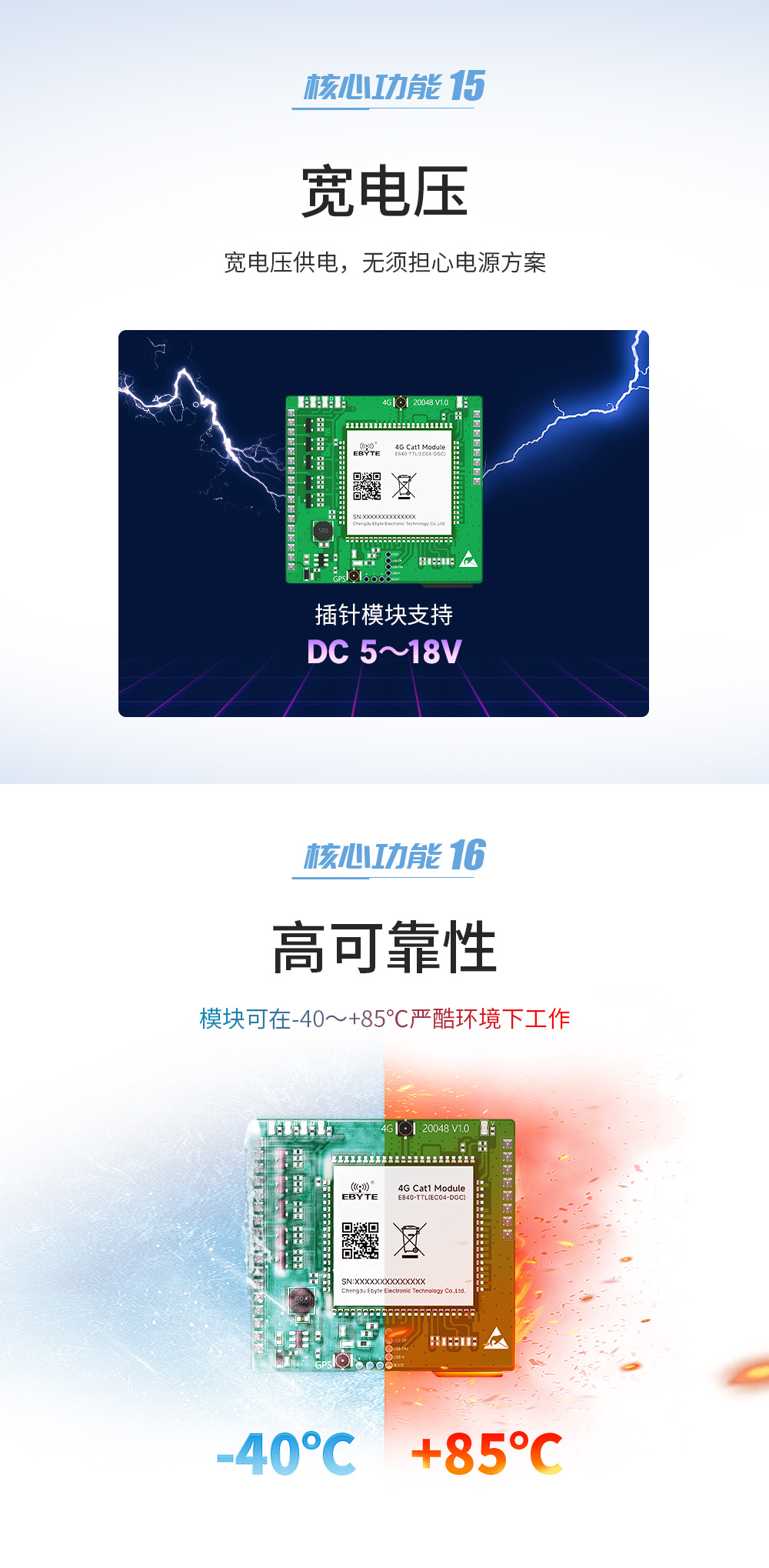

| 主要參數 | 說明 |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 LTE-TDD：B34 / B38 / B39 / B40 / B41 |
| 工作電壓 | DC 5 ～ 18V |
功耗(與環境以及 其他因素有 關， 僅供參考) | 待機： 35mA @ 12V，125mA @ 5V 入網：120mA @ 12V，860mA @ 5V 傳輸：120mA @ 12V，842mA @ 5V |
| SIM 卡座 | 使用 MICRO 自彈式卡座 |

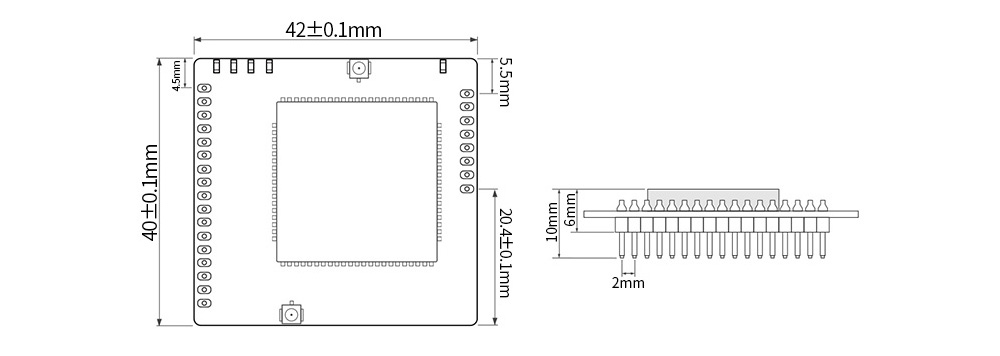

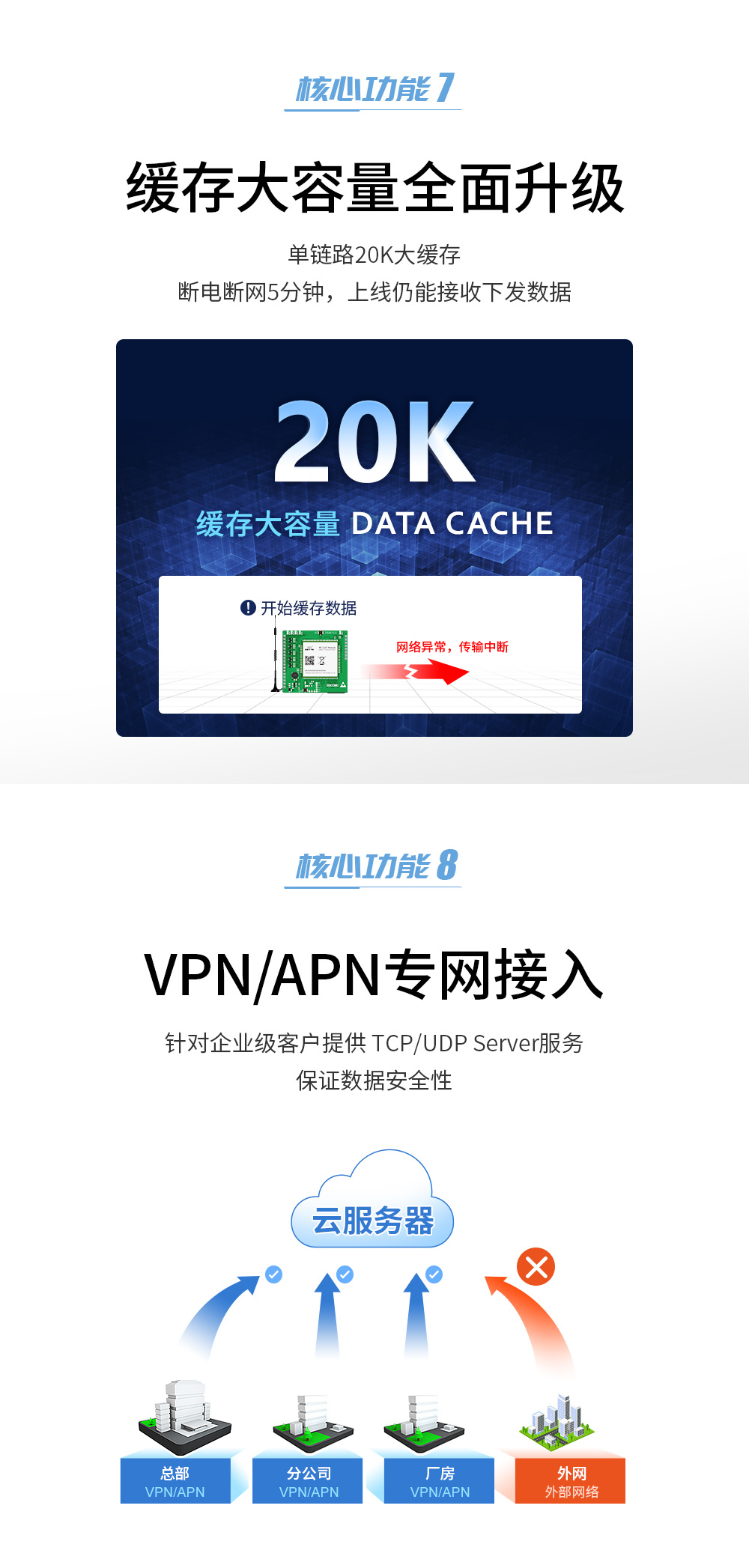

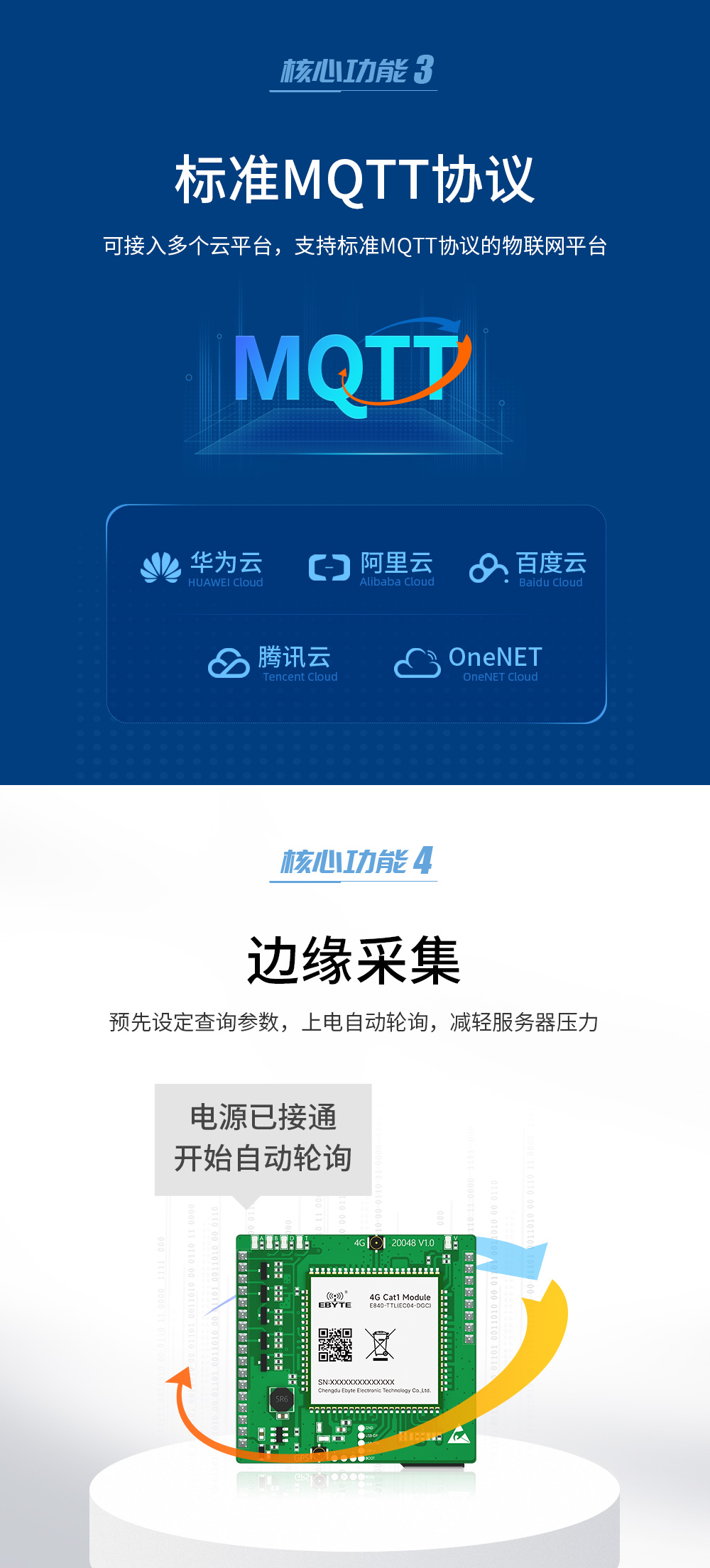

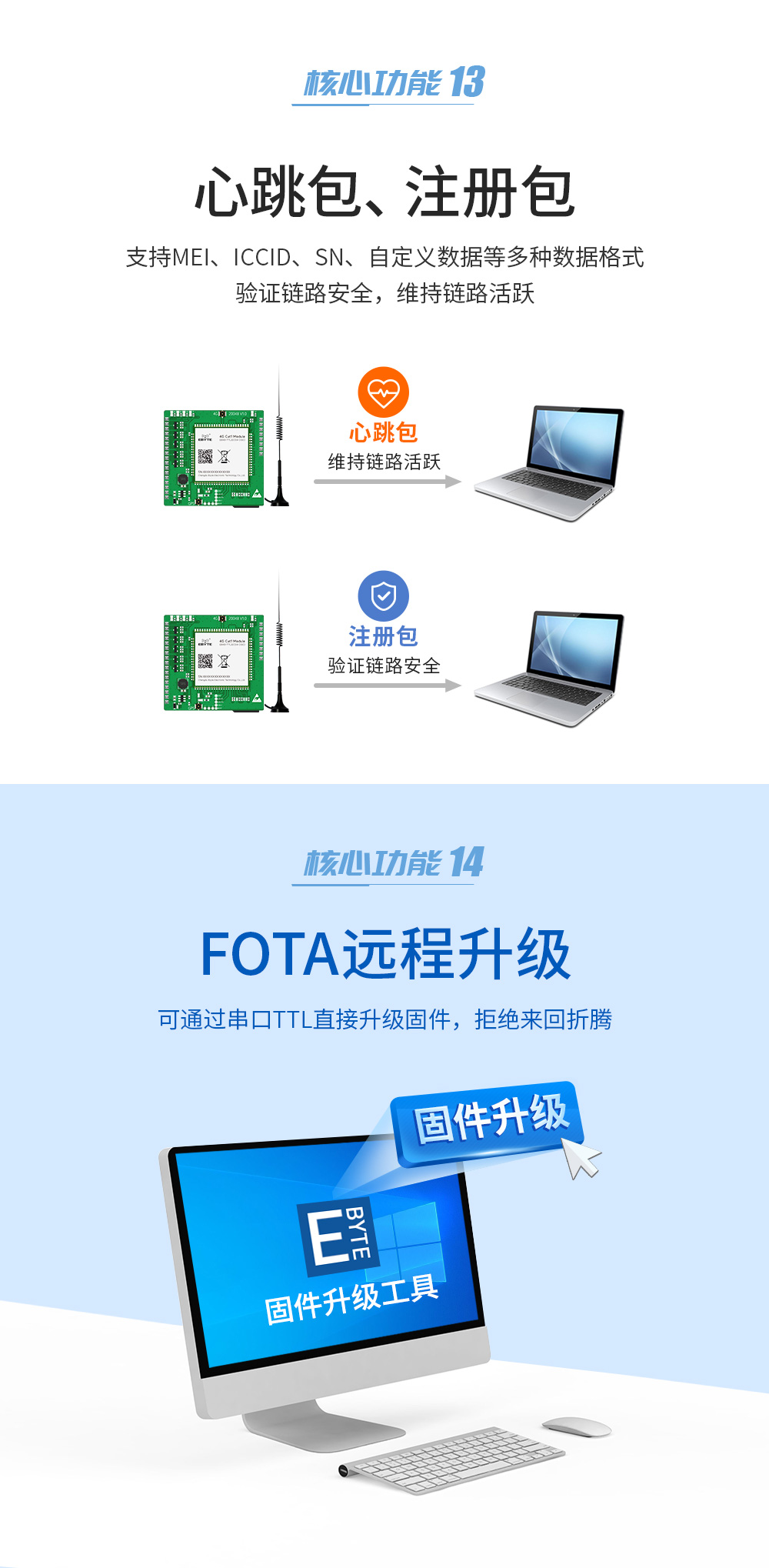

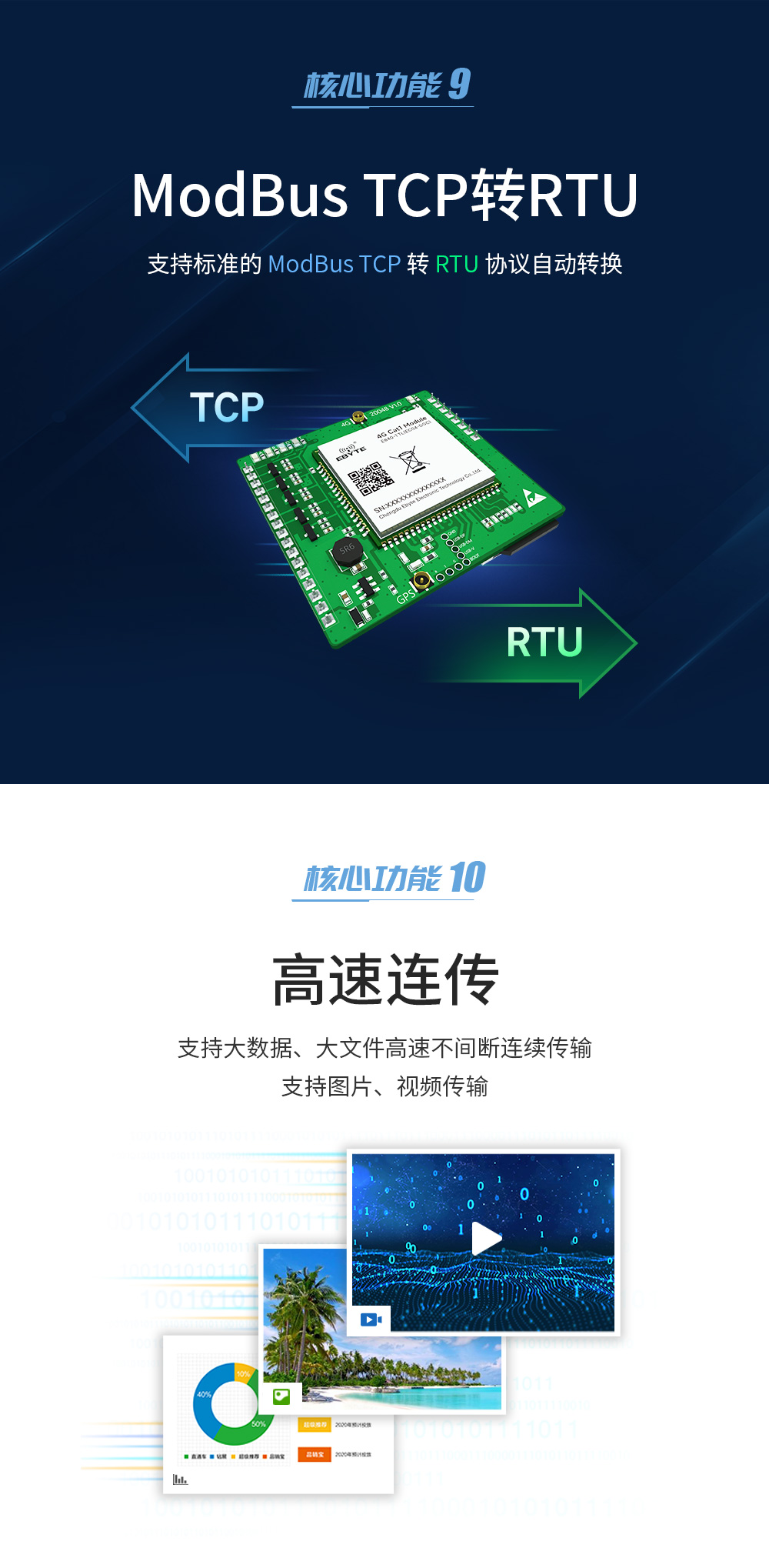

| 尺寸 | 42mm * 40mm * 10mm（長*寬*高） |
| 重量 | 10 g ± 2 g |
| 工作溫度 | -40 ～ +80℃、5%～95%RH（無凝露） |
| 儲存溫度 | -40 ～ +85℃、5%～95%RH（無凝露） |
| 端口數 | 1 |
| 接口 | TTL 電平（3.3v 兼容 5v） |
| 波特率 | 1200 / 2400 / 4800 / 57600 / 9600 / 115200 /230400 / 460800 |
| 數據位 | 8bit |
| 校驗位 | None / Odd / Even |
| 停止位 | 1 / 2 bit |
| 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K |
| 協議 | TCP / UDP / MQTT / HTTP |
| 心跳包 | IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定義 |
| 注冊包 | IMEI / ICCID / SN / 自定義，入網發送 /每包數據前帶注冊包 |
| 串口 | 配置工具、AT 指令配置 |
| 網絡 | AT / JSON 配置參數 |
| 串口/網絡 | 通過發送 AT 指令進行固件升級 |
| 邊緣采集 | 10 路，可以自動添加 Modbus CRC 校驗 |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | RST | 重啟/復位模塊 | 低電平脈沖復位； |
| 2 | IO_RST | 恢復出廠 | 低電平持續 5～10s，模塊參數恢復出廠設定，低電平脈沖重啟； |
| 3 | LIKA | Socket1 連接狀態指示 | 高：Socket1 與網絡服務器連接成功；低：Socket1 未成功連接到網絡服務器 ； |
| 4 | LIKB | Socket2 連接狀態指示 | 高：Socket2 與網絡服務器連接成功；低：Socket2 未成功連接到網絡服務器； |
| 5 | DATA | 數據收發指示 | 當網絡接收到數據或者串口接收到數據引腳輸出周期 80ms 占空比 50%的方波； |
| 6 | STATE | 入網指示 | 低：設備上電到正在搜尋 SIM 卡；高：設備附著網絡成功； |
| 7 | RXD | 數據接收引腳 | 默認 3.3V，可兼容 5V 通信電平； |
| 8 | TXD | 數據發送引腳 | 默認 3.3V，可兼容 5V 通信電平； |
| 9 | VEF | 驅動電平供電引腳 | 如需要實現串口通信和 LED 指示為 5V 驅動電平時需要在此引腳輸入 5V 電平； |
| 10、11 | NC | 保留 | 默認懸空; |
| 12 | 4V2 | 鋰電池電源供電引腳 | 供電范圍：3.4V～4.2V，典型電壓 3.8V，該引腳禁止反接，禁止與 VCC 一起供電； |
| 13 | GND | 電源輸入負極 | 無； |
| 14、15 | NC | 保留 | 默認懸空; |
| 16 | VCC | DC 電源供電引腳 | 供電范圍：5V～18V。該引腳禁止反接、禁止與 4V2 一起供電； |
| 17 | GND | 電源輸入負極 | 無； |
| 18 | GPS | GPS 天線接口 | IPX 接口； |
| 19 | GND | 電源輸入負極 | 無； |
| 20 | VD | 外接 SIM 卡電源引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 21 | RS | 外接 SIM 卡復位引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 22 | DA | 外接 SIM 卡數據引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 23 | CL | 外接 SIM 卡時鐘引腳 | 若使用板載 SIM 卡座則該引腳 NC 即可； |
| 24 | EN | 保留 | 默認懸空； |
| 25、26 | NC | 保留 | 默認懸空； |
| 27 | V | 電源輸入指示燈 | 電源輸入指示，直流 5-18V； |
| 28 | 4G | 4G 天線接口 | IPX 接口； |
| 29 | T | 入網指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡；長亮：設備附著網絡成功； |
| 30 | D | 數據收發指示燈 | 當網絡接收到數據或者串口接收到數據指示燈閃爍； |
| 31 | B | 第二鏈路連接指示燈 | 熄滅：Socket2 未成功連接或未啟用鏈路；常亮：Socket2 與網絡服務器連接成功； |
| 32 | A | 第一鏈路連接指示燈 | 熄滅：Socket1 未成功連接或未啟用鏈路；常亮：Socket1 與網絡服務器連接成功； |
