接口類型：RS485
發射功率：20/30dBm
通信距離：3/8km
產品尺寸：92*66*30mm
產品重量：95±5g

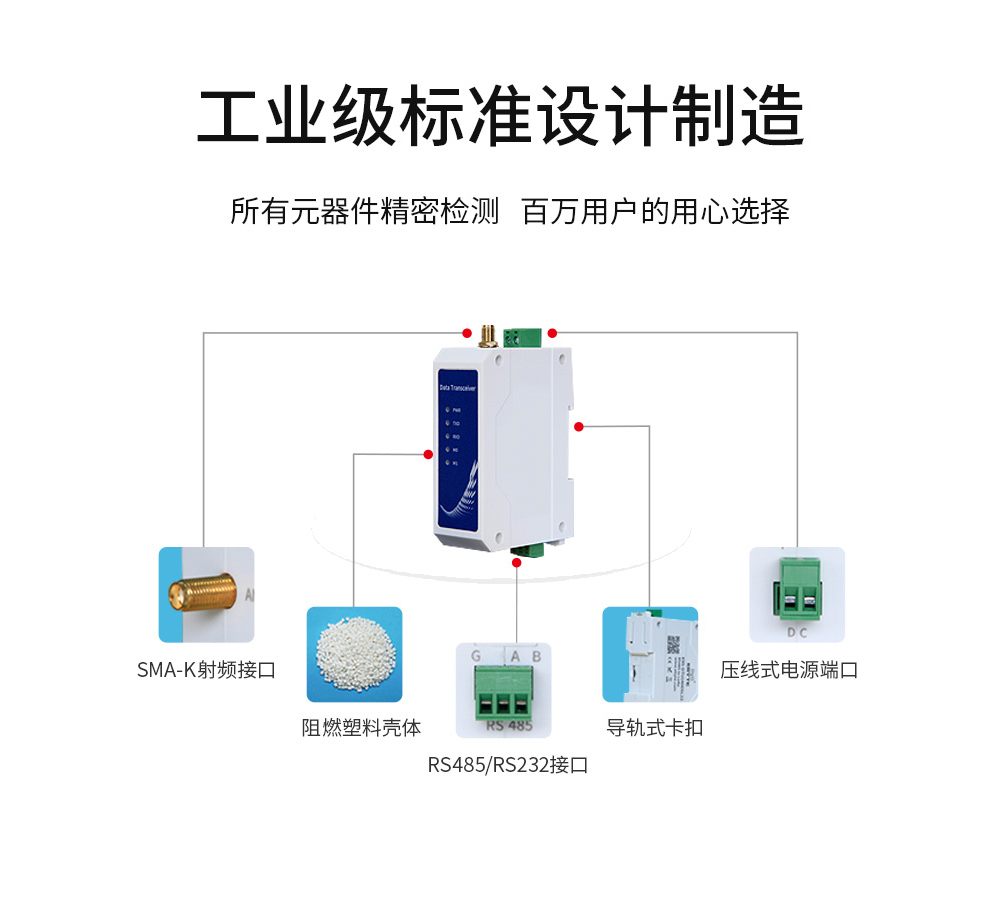

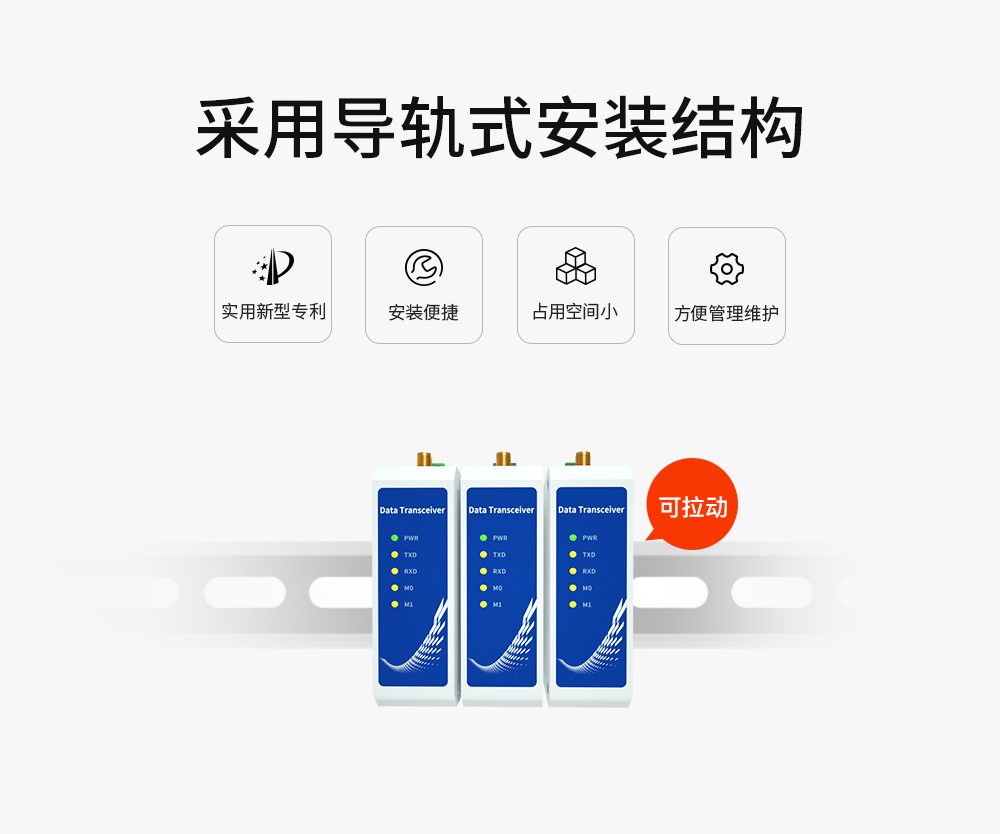

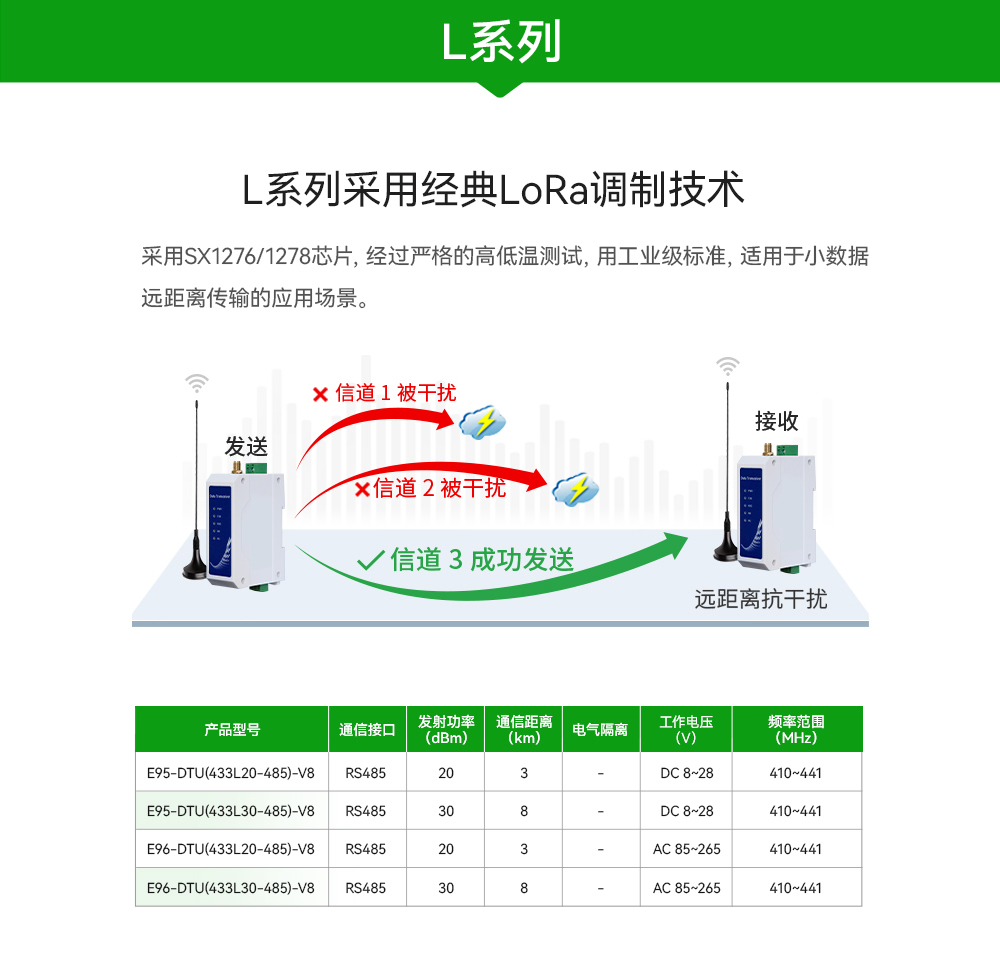

功能特點：E95-DTU/E96-DTU(433Lxx-485)-V8是采用軍工級 LoRa 調制技術的無線數傳電臺，具有多種傳輸方式，工作在(410～441M）頻段（默認433MHz），電臺提供透明 RS485 接口，采用塑料殼體，導軌式安裝結構，支持8～28V（DC）/85～265V（AC）電壓輸入。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
型號規格
| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 規格特性 | 推薦應用場景 |
| Hz | dbm | km | |||
| E95&E96-DTU(433LXX-485)-V8 | 410 ～ 441 | 20/30 | 3/8 | LoRa 擴頻抗干擾 | 適用于距離遠、易受干擾的環境 |
通用規格參數
| 序號 | 項目 | 規格 | 說明 |

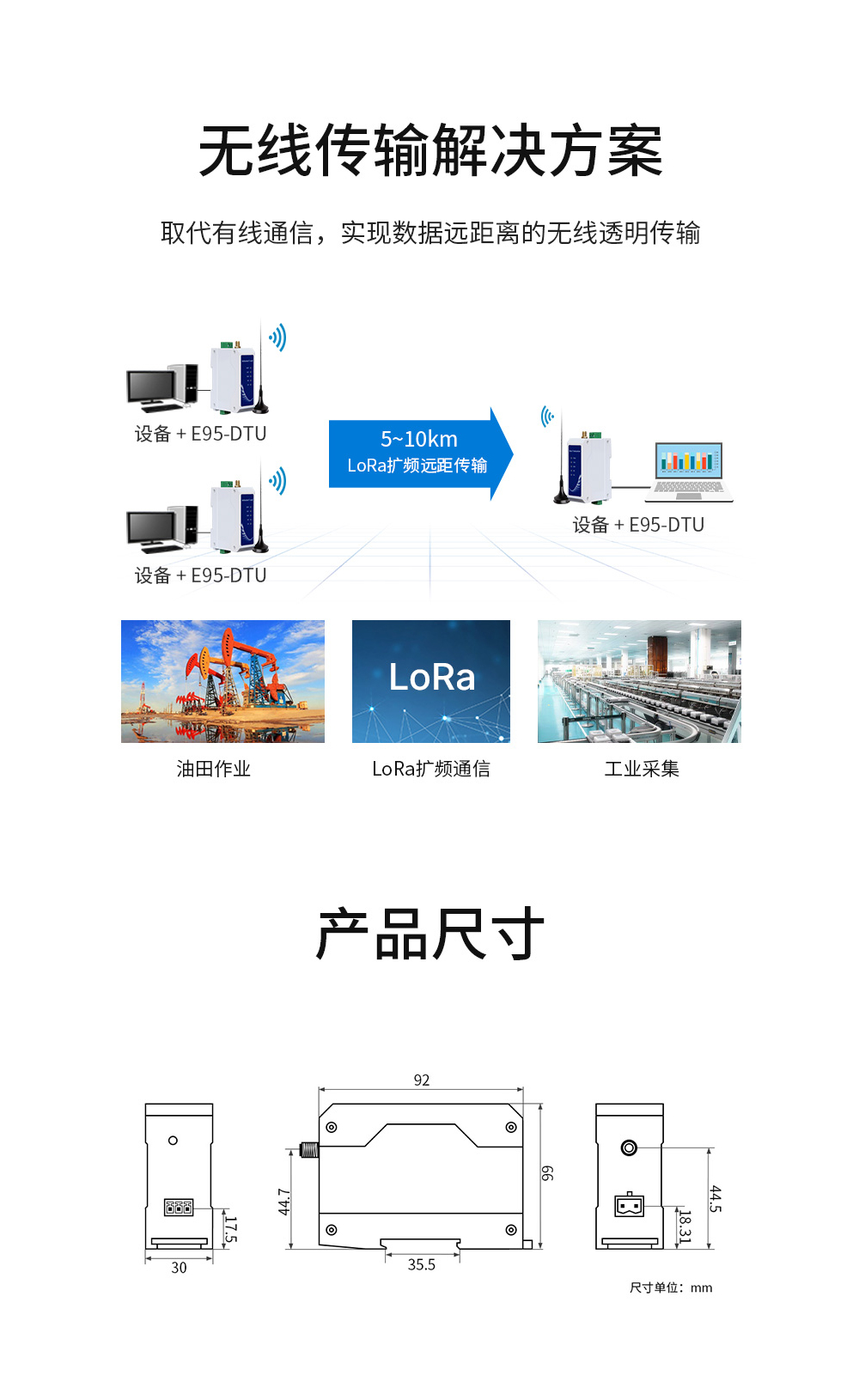

| 1 | 產品尺寸 | 92*66*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | 8～28V（DC） 85～265V（AC） | 直流版本建議使用 12V 或 24V 交流版本使用 110V/220V 均可 |
| 6 | 通訊接口 | RS485 | RS485 |
| 7 | 波特率 | 出廠默認9600 | 波特率范圍 1200～115200 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
頻率范圍及信道數
| 型號規格 | 默認頻率 | 頻段范圍 | 信道間隔 | 信道數 |
| Hz | Hz | Hz | ||
| E95&E96-DTU(433LXX-485)-V8 | 433M | 410 ～ 441 | 1M | 32，半雙工 |
電流參數
| 型號規格 | 發射電流 mA | 守候電流 mA | ||
| 12V | 24V | 12V | 24V | |
E95&E96-DTU(433LXX-485)-V8 | 230/306 | 135/152 | 20/22 | 12/18 |

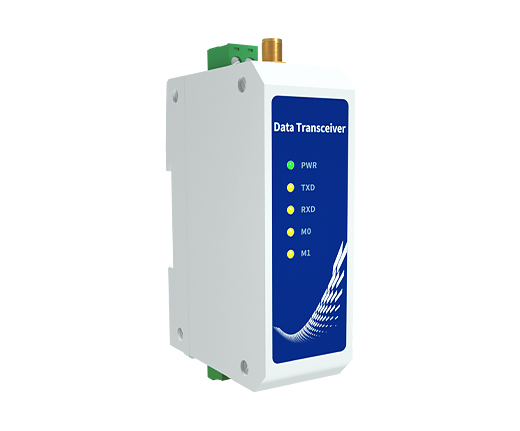

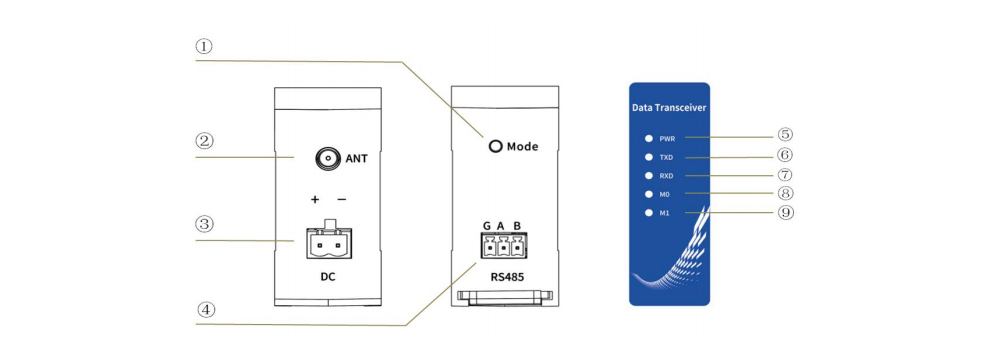

| 腳號 | 名稱 | 功能 | 說明 |

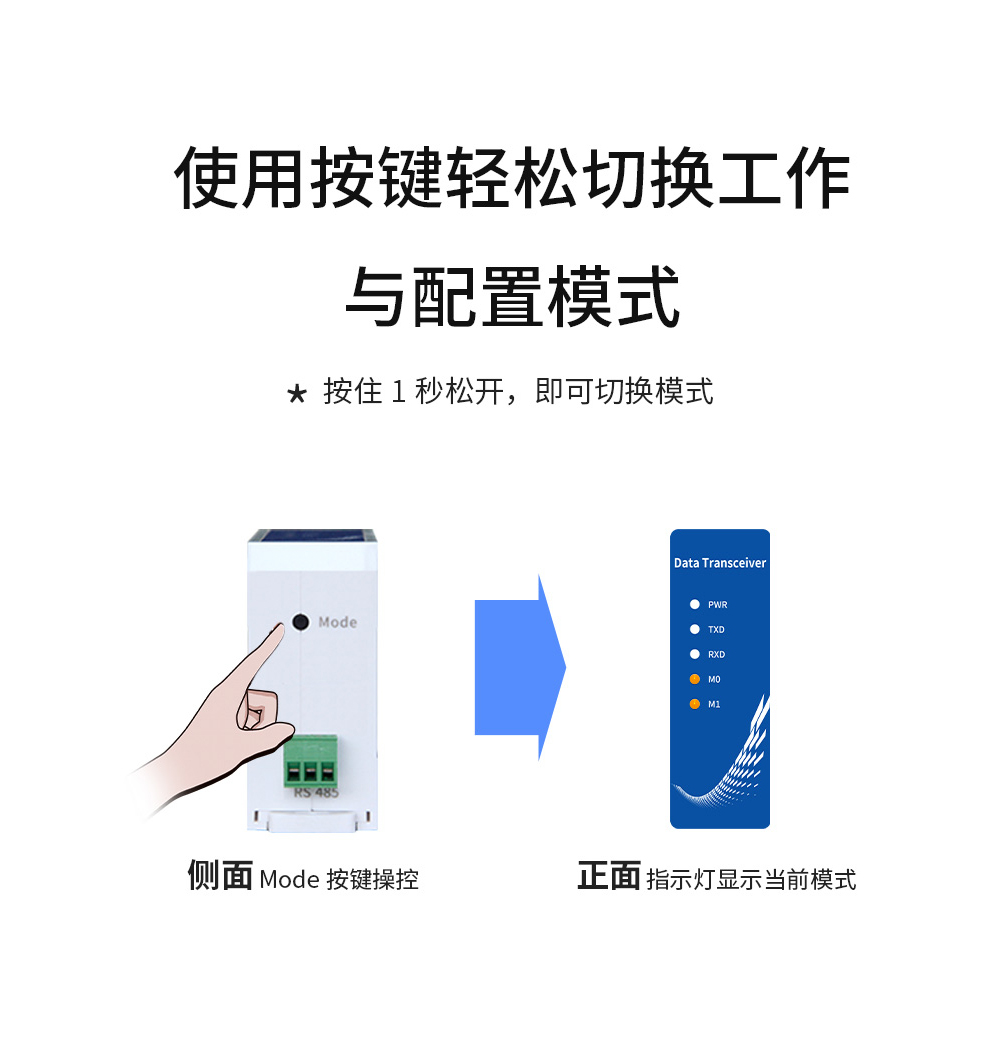

| 1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
| 3 | DC | 電源接口 | 直流電源輸入端口，壓線式端口 |
| 4 | RS485 | RS485 通信端口 | 標準 RS485 接口 |
| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 7 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 8 | MO | 模式指示燈 | 工作模式指示燈 |
| 9 | M1 | 模式指示燈 | 工作模式指示燈 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
