發射功率：22dBm
通信距離：2.5km
產品尺寸：102*28*28.5mm 產品重量：32±2g

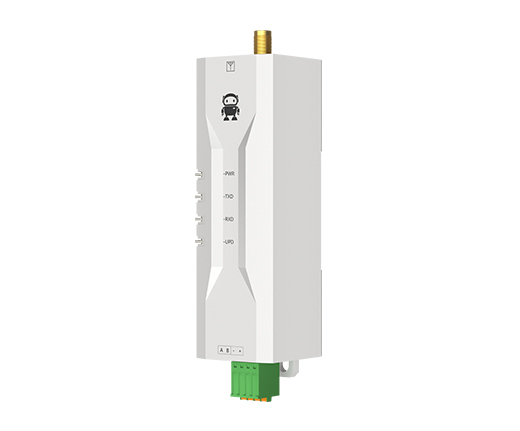

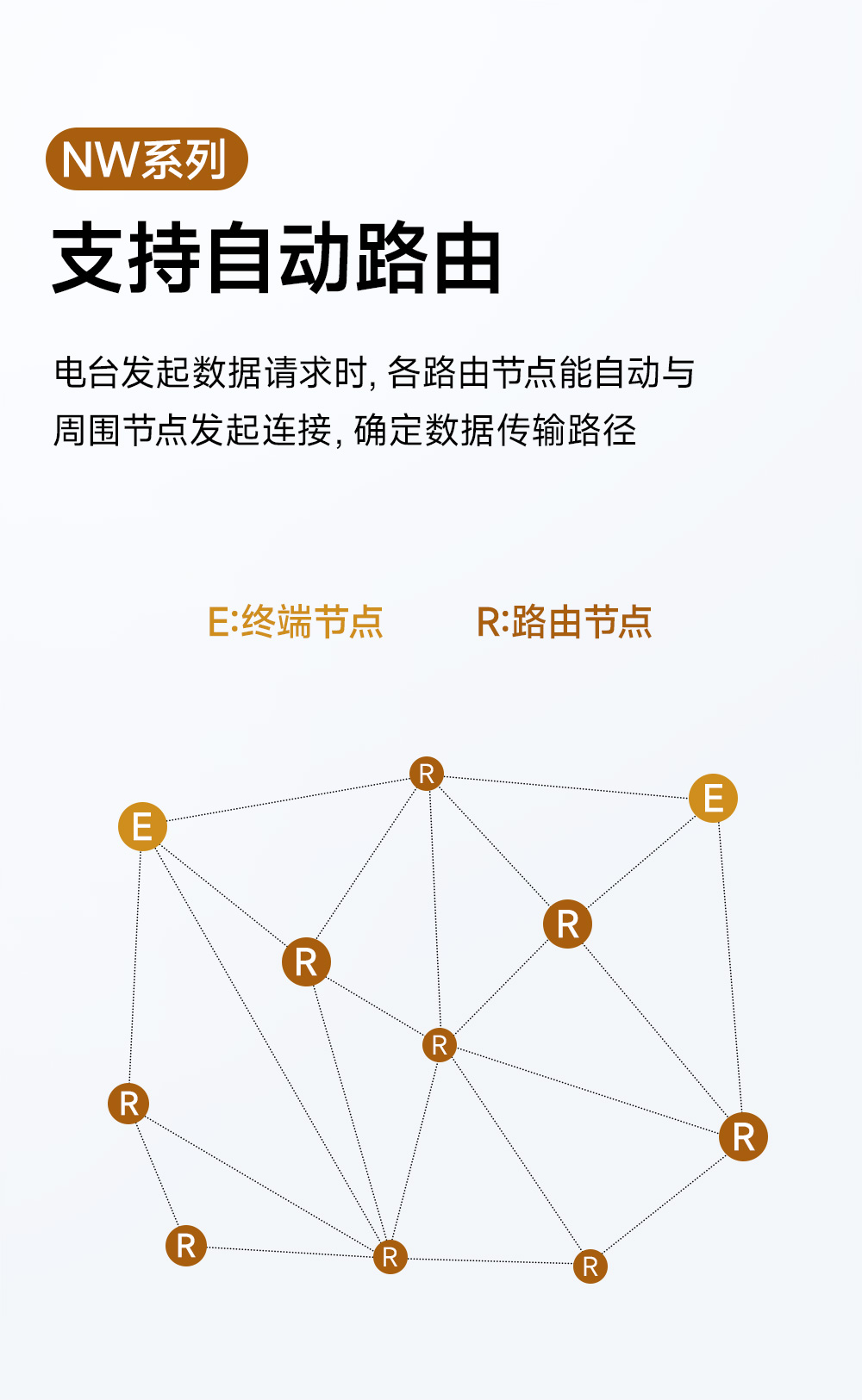

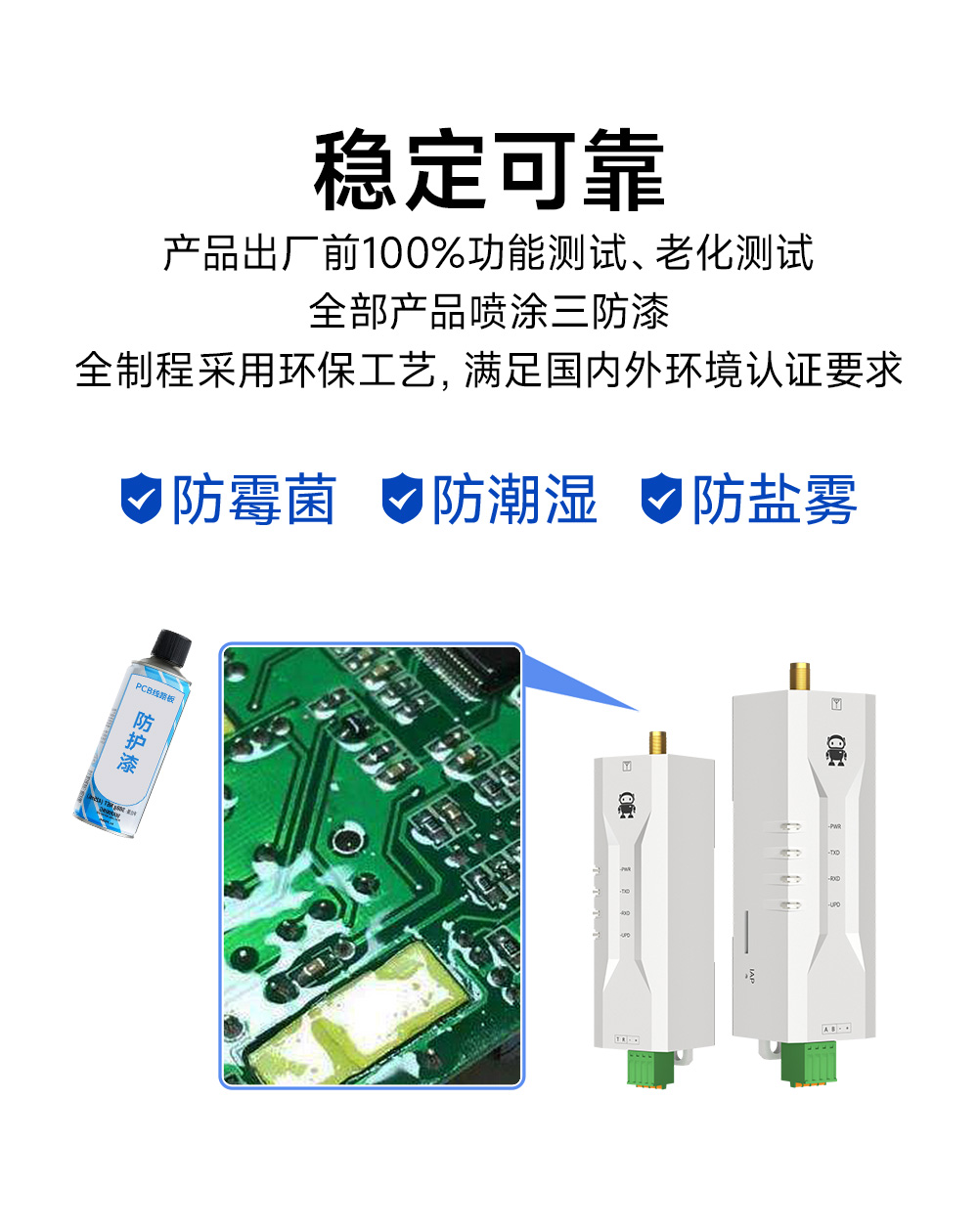

產品簡介：EWD95M-400NW22(485)是一款基于LoRa擴頻技術的無線串口LoRa MESH組網模塊，最大輸出功率為22dBm，最高空中速率可達62.5K，最大支持波特率460800bps。微型導軌式DTU模塊工作頻段范圍410.125～509.125MHz（默認433.125MHz），采用全新LoRa MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 0V | 28V | 超過 28V 可能燒毀模塊 |
| 工作溫度 | -40℃ | +85℃ | 工業級設計 |
| 工作濕度 | 10% | 90% | - |
| 儲存溫度 | -40℃ | +125℃ | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 5 | 12 | 28 | 超過 28V 可能燒毀模塊 | |
| 工作溫度(℃) | -40 | 一 | 85 | 工業級設計 | |
| 工作頻段(MHz) | 410.125 | 433.125 | 509.125 | EWD95I-400NW22(xxx)工作頻段，支持ISM頻段 | |
| 功耗 | 發射電流( mA ) | 57 | DC 12V供電，瞬時功耗 | ||
| 接收電流(mA) | 8.2 | ||||
| 發射功率(dBm) | -9 | 2 | 22 | 用戶可自行配置 | |
| 空中速率 | 7K | 62.5K | 62.5K | 空中速率三檔可選(62.5K、21.875K、7K) | |
| 接收靈敏度(dBm) | -121 | -116 | -111 | 三檔空中速率對應的靈敏度 | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 2.5 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 7Kbps |
| 2.0 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率21.875Kbps | |
| 1.6 Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率62.5Kbps | |
| 分包方式 | 200 Btye | 單包最大容量，禁止超過最大容量 |
| 調制方式 | LoRa | - |
| EWD95M-xxxNW22(485)通信接口 | RS485 | - |
| EWD95M-xxxNW22(232)通信接口 | RS232 | - |
| 硬件接口 | 彈簧式接線端子 | 4Pin 3.81mm |

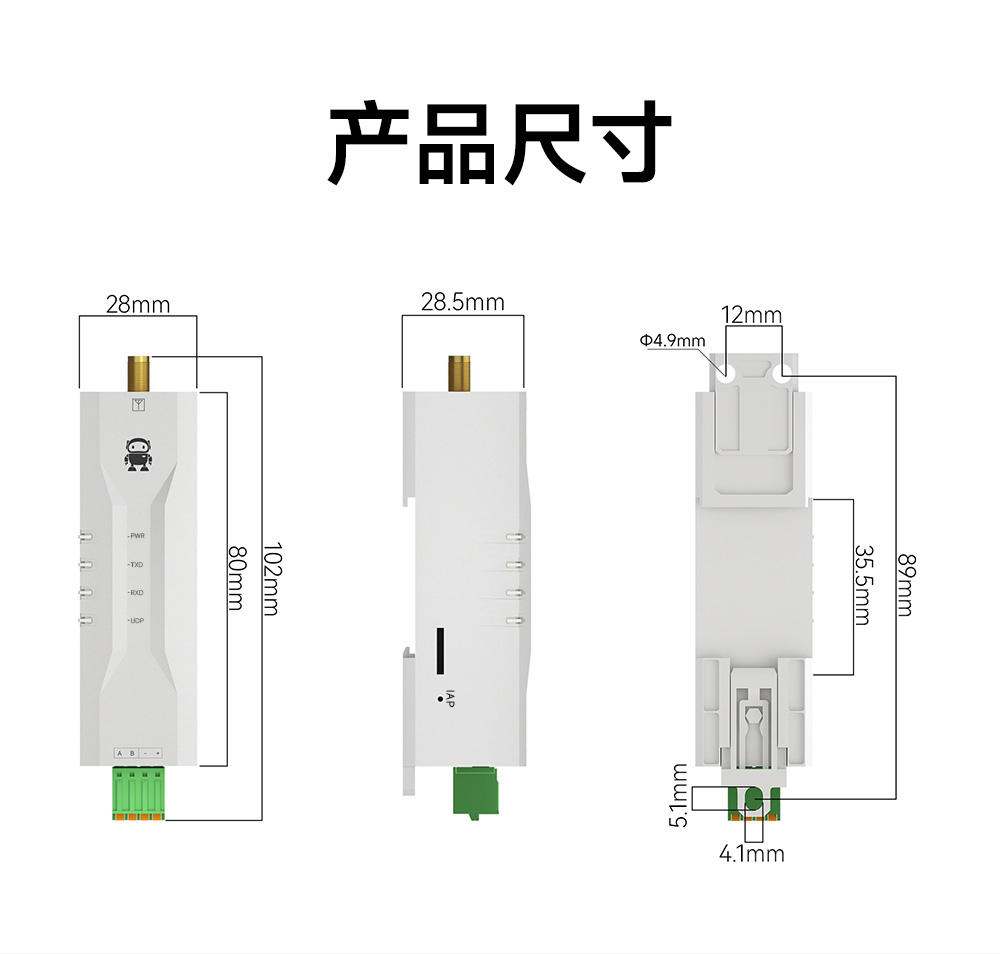

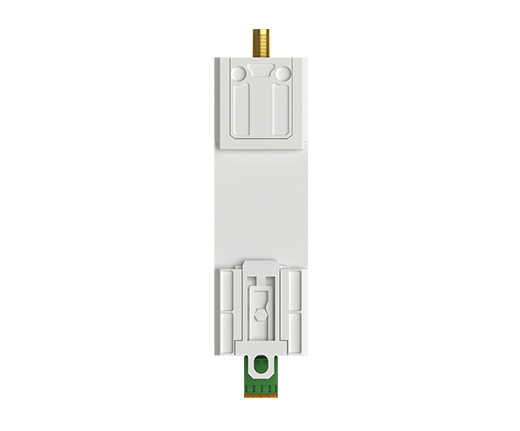

| 外形尺寸 | 102*28*28.5mm | (L*W*H),±0.2mm |
| 天線接口 | SMA-K | 外螺紋內孔，特性阻抗約 50Ω |
| 重量 | 32g | ±2g |

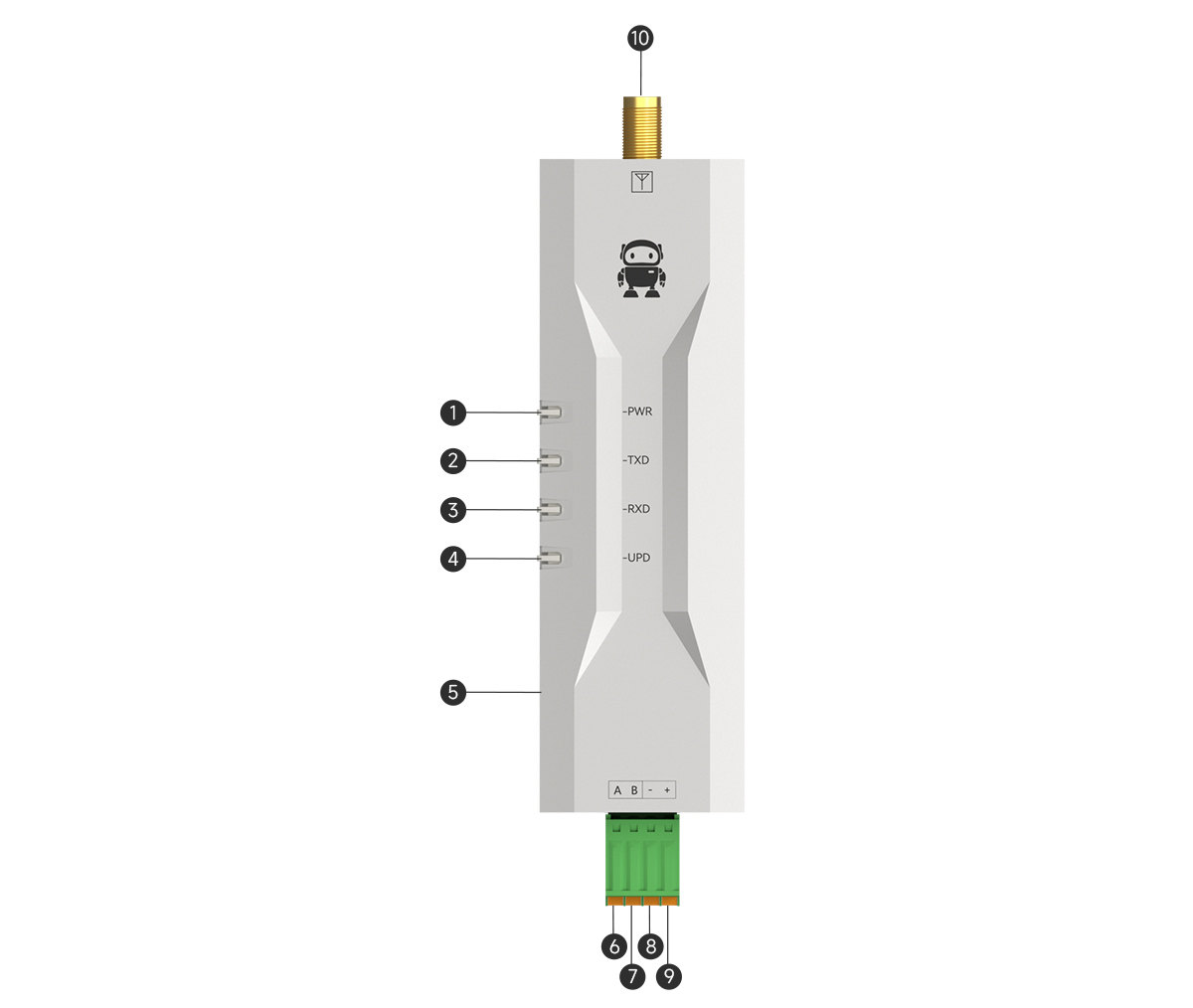

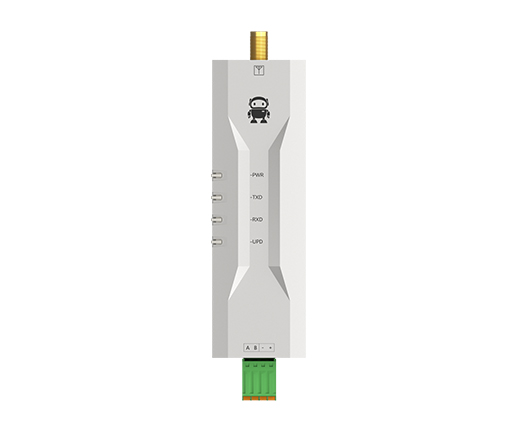

| 序號 | 名稱 | 功能 | 備注 |
| 1 | PWR | 電源指示燈 | 藍色，通電后常亮 |
| 2 | TXD | 射頻發送指示燈 | 紅色，射頻數據發送指示燈 |
| 3 | RXD | 射頻接收指示燈 | 黃色，射頻數據接收指示燈 |
| 4 | UPD | 升級狀態指示燈 | 綠色，升級狀態指示燈，進入升級模式后常亮，升級完成后熄滅 |

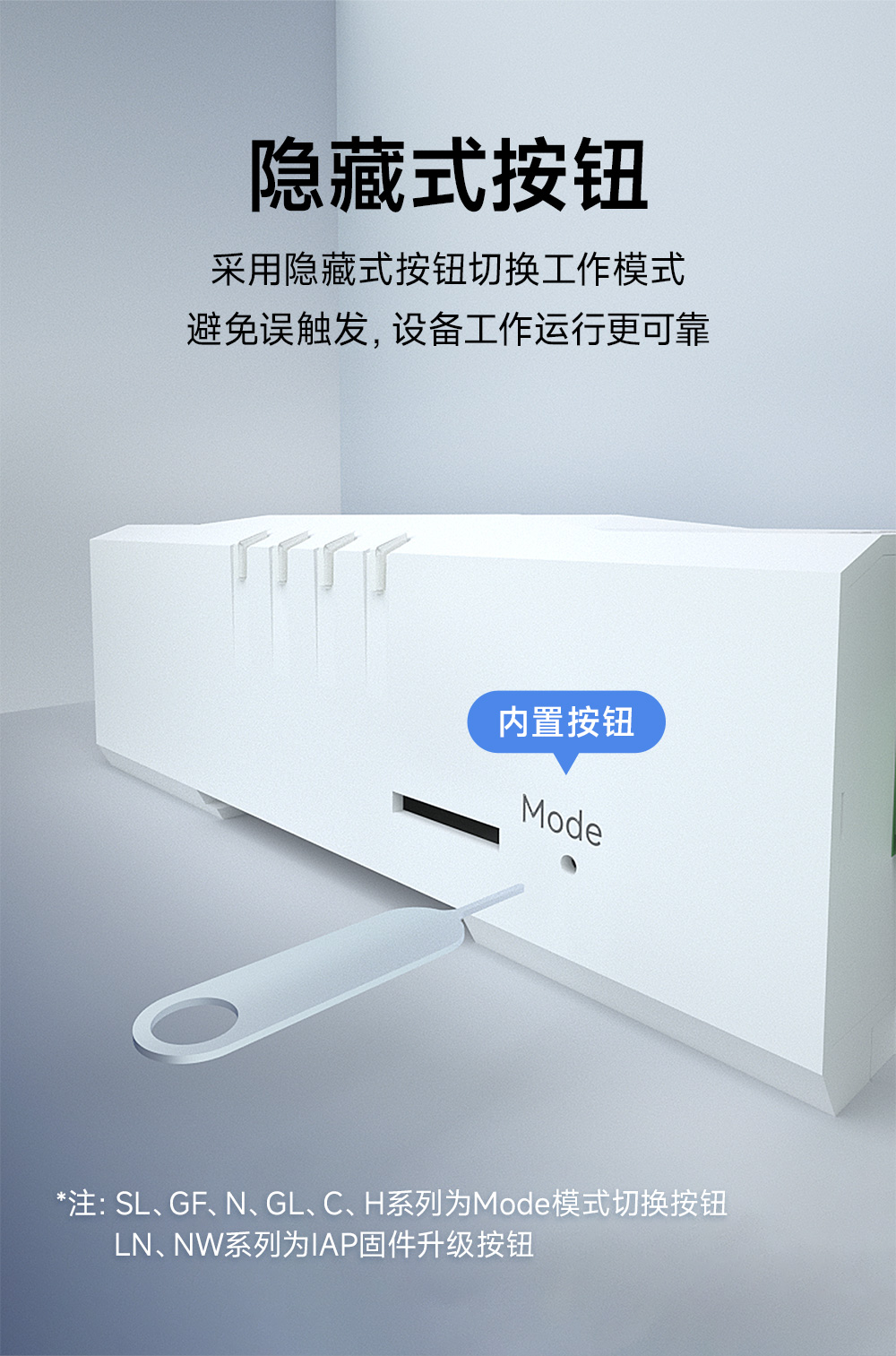

| 5 | IAP | 升級模式按鈕 | 上電時按下按鍵，UPD 燈變亮,即可使用上位機升級，升級完成后自動退出升級模式 |
| 6 | A | RS485_A | RS485 信號 A |
| 7 | B | RS485_B | RS485 信號 B |
| 8 | - | GND | 電源負極 |

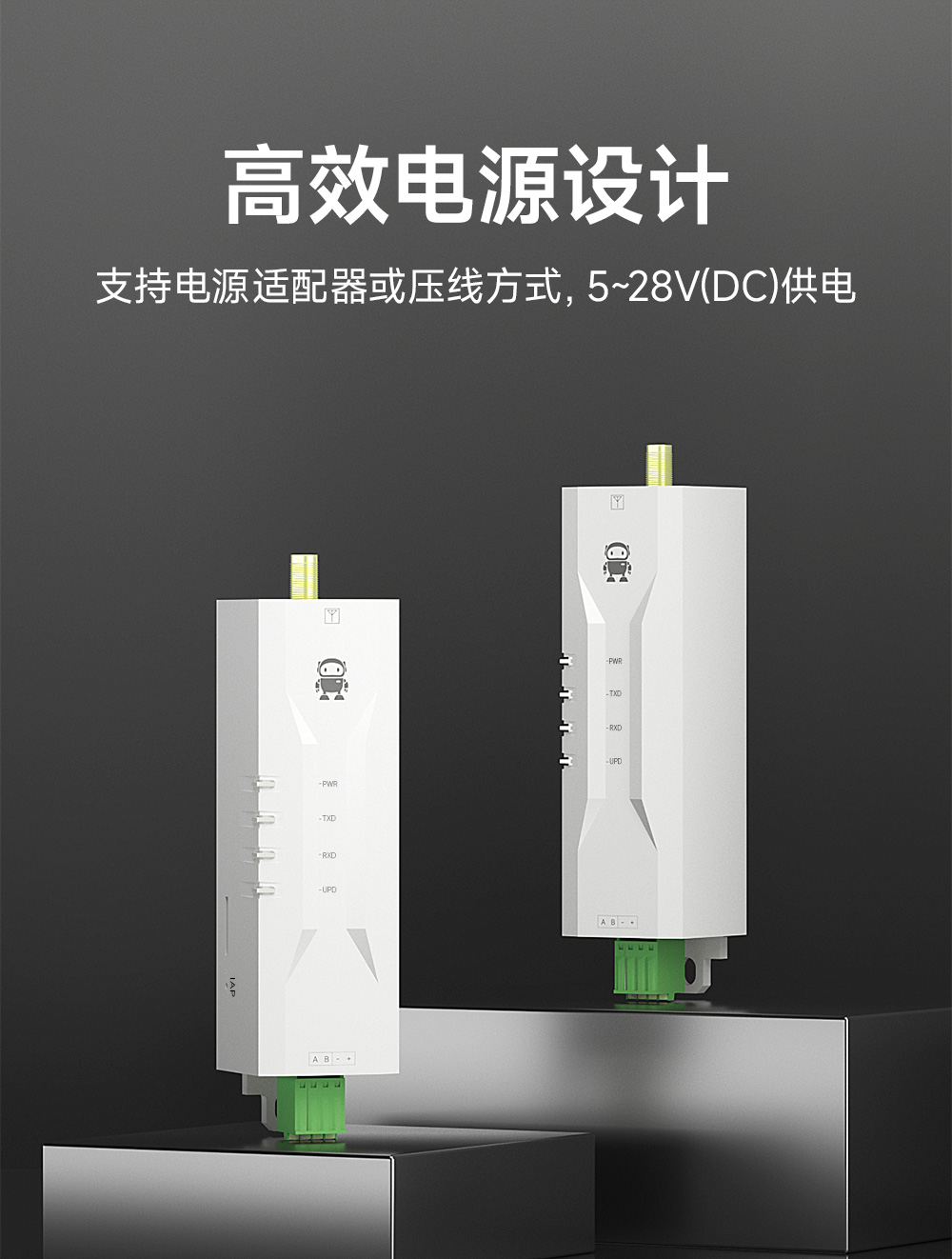

| 9 | + | VCC | 電源正極，支持 DC 5~28V 供電 |
| 10 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
