接口類型：RS485
工作電壓：8~28V

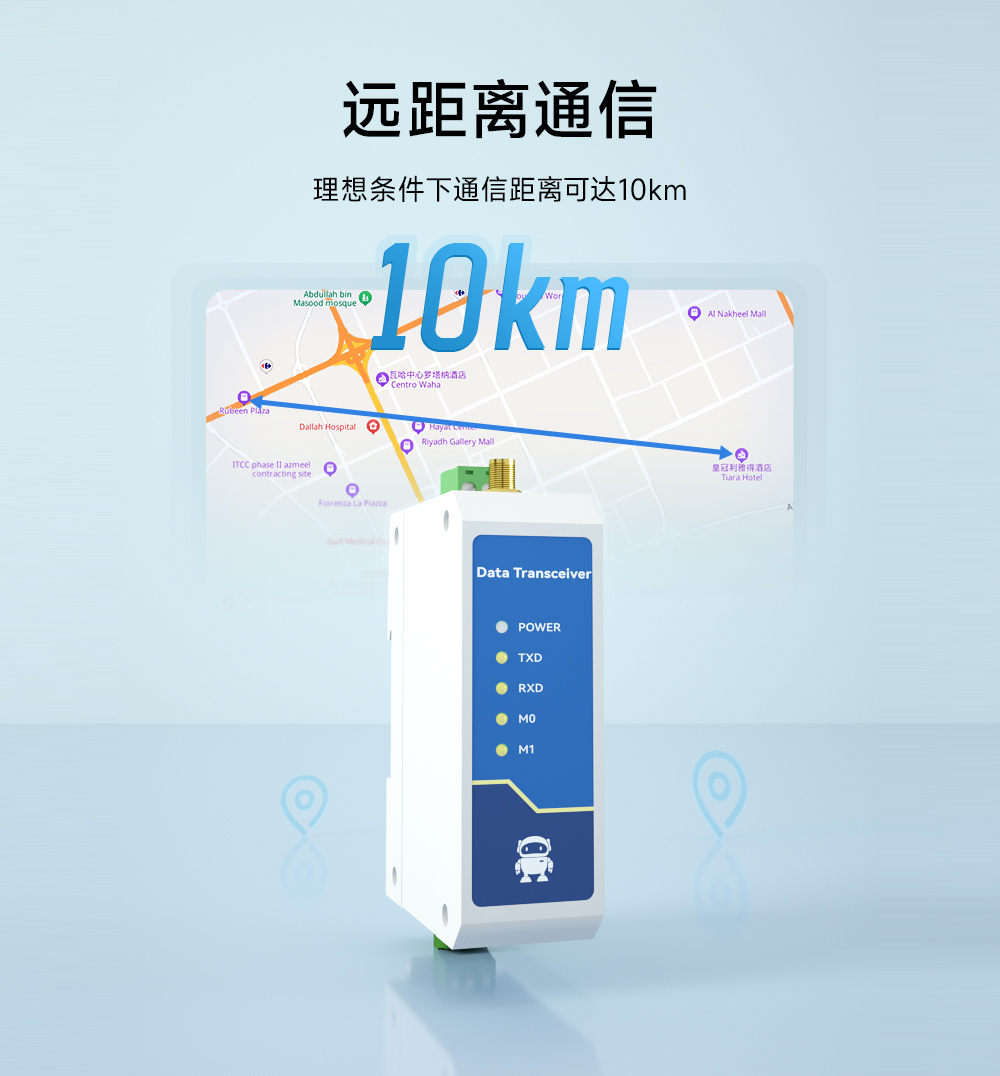

通信距離：10km
產品尺寸：92*66*30mm
產品重量：95±5g

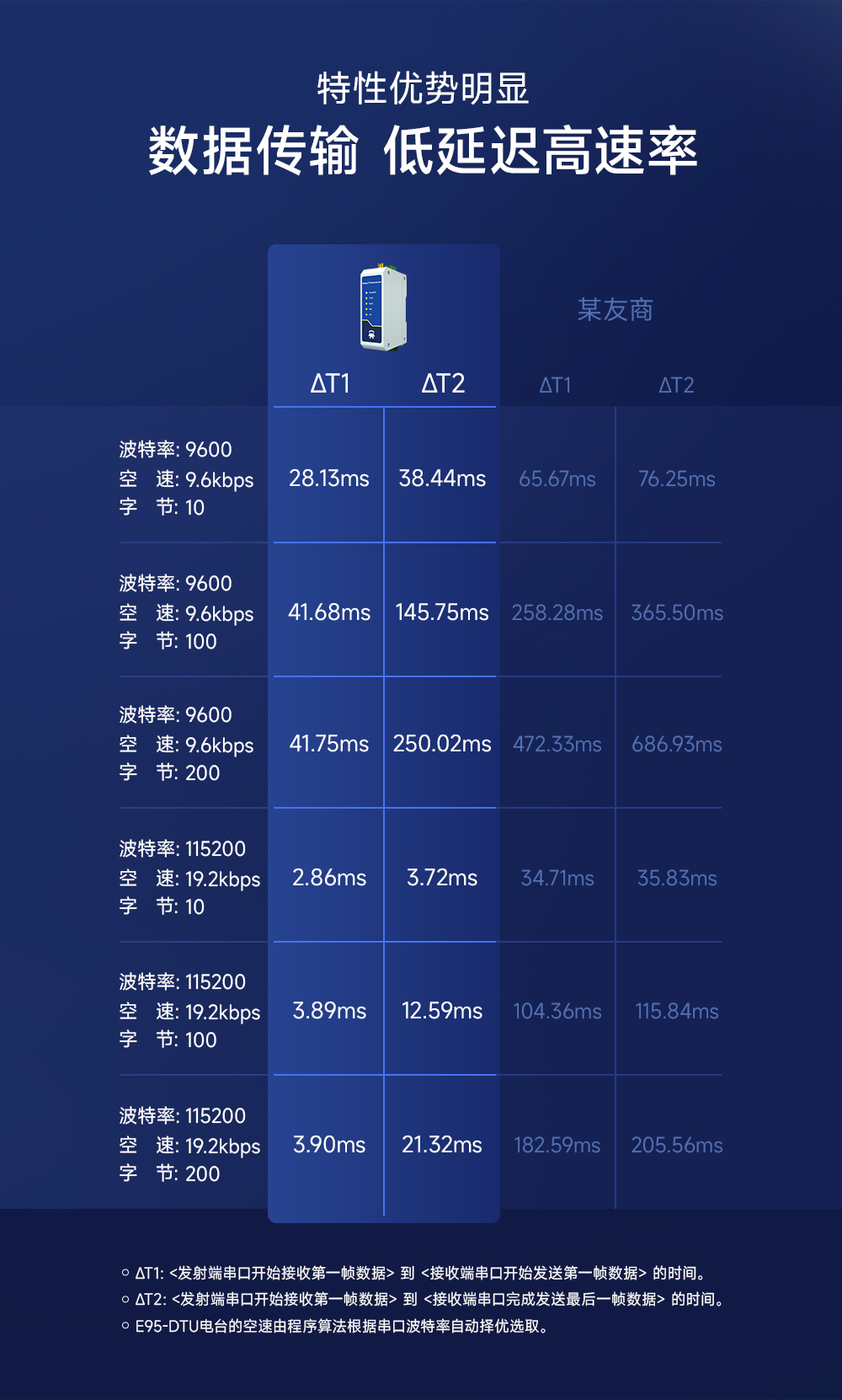

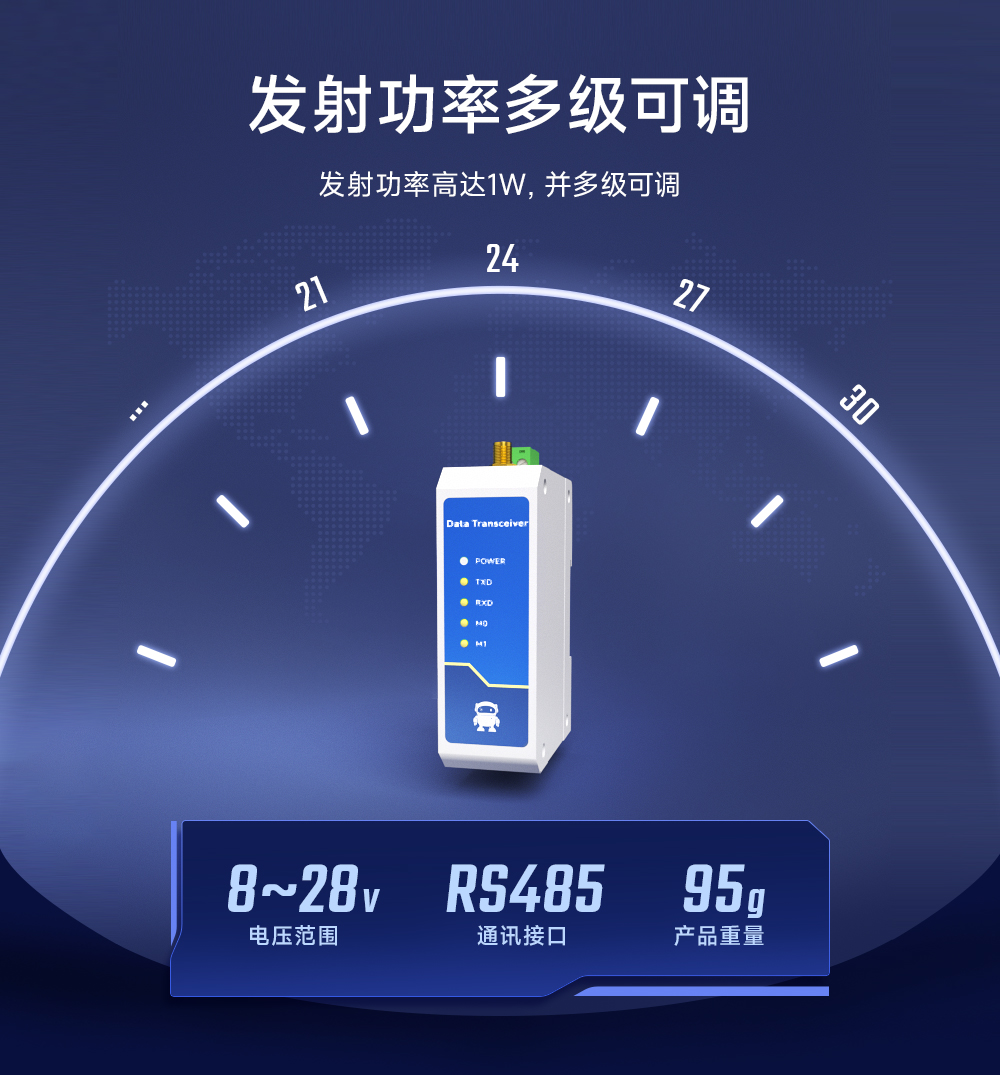

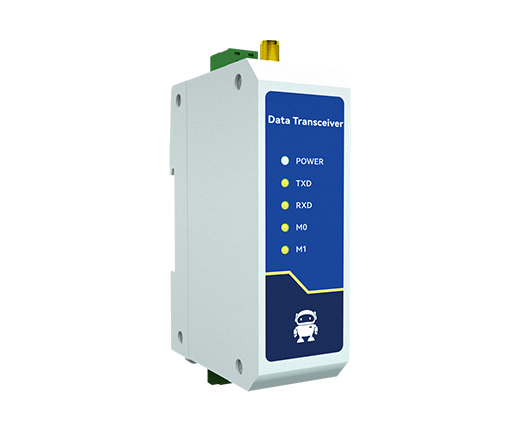

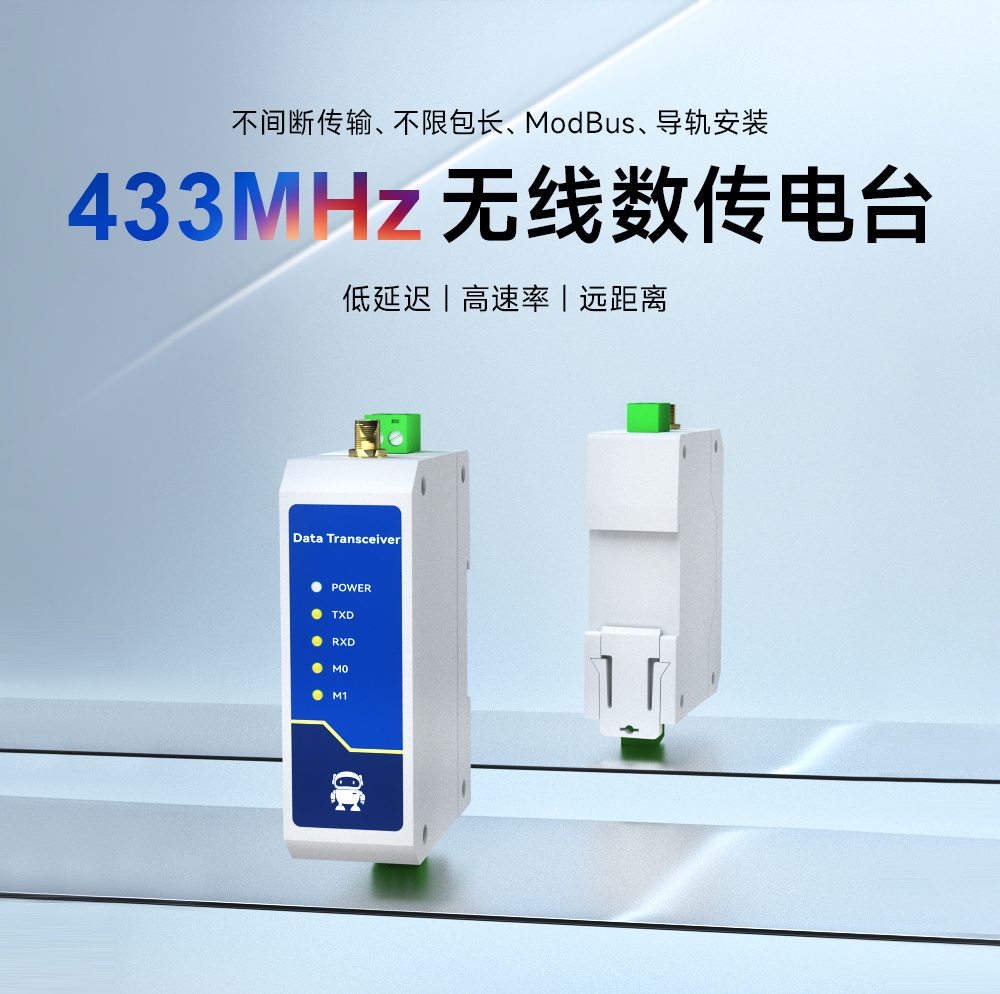

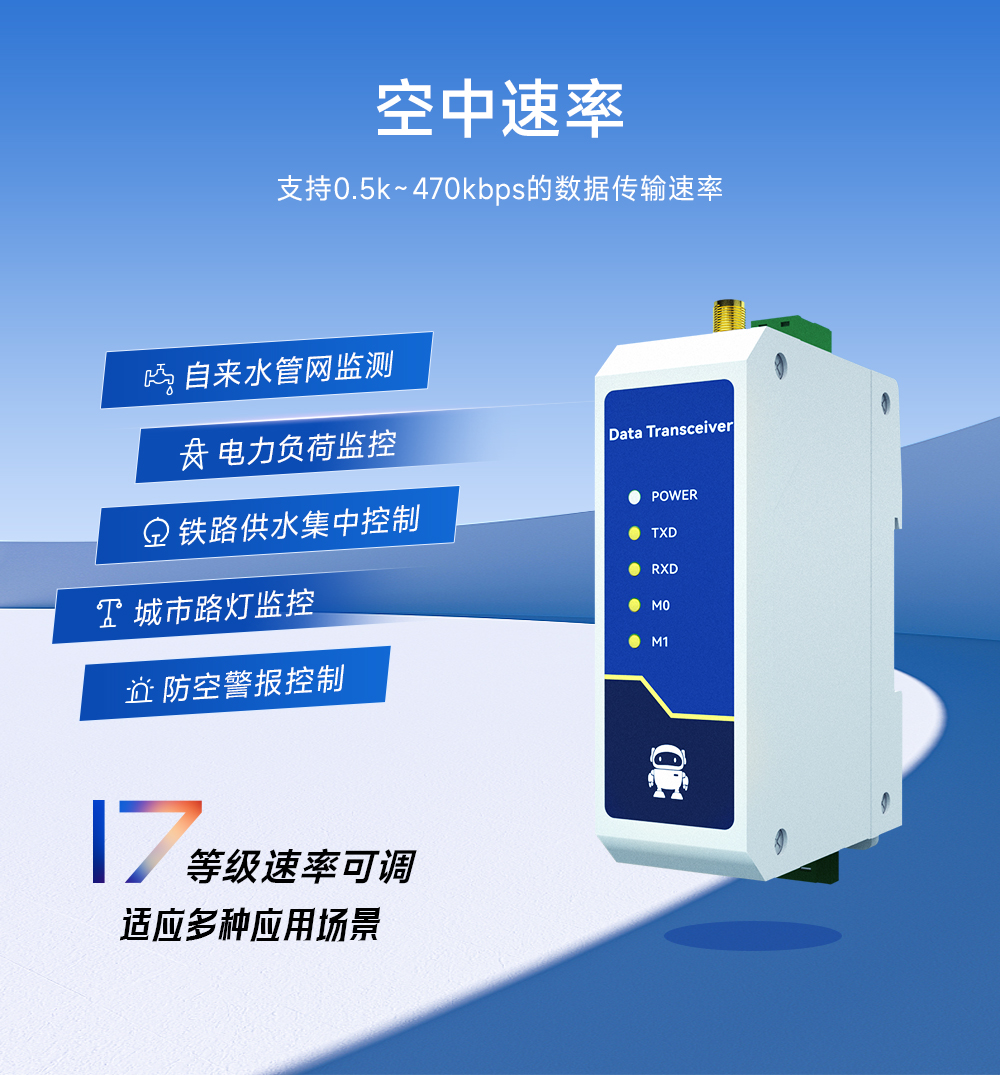

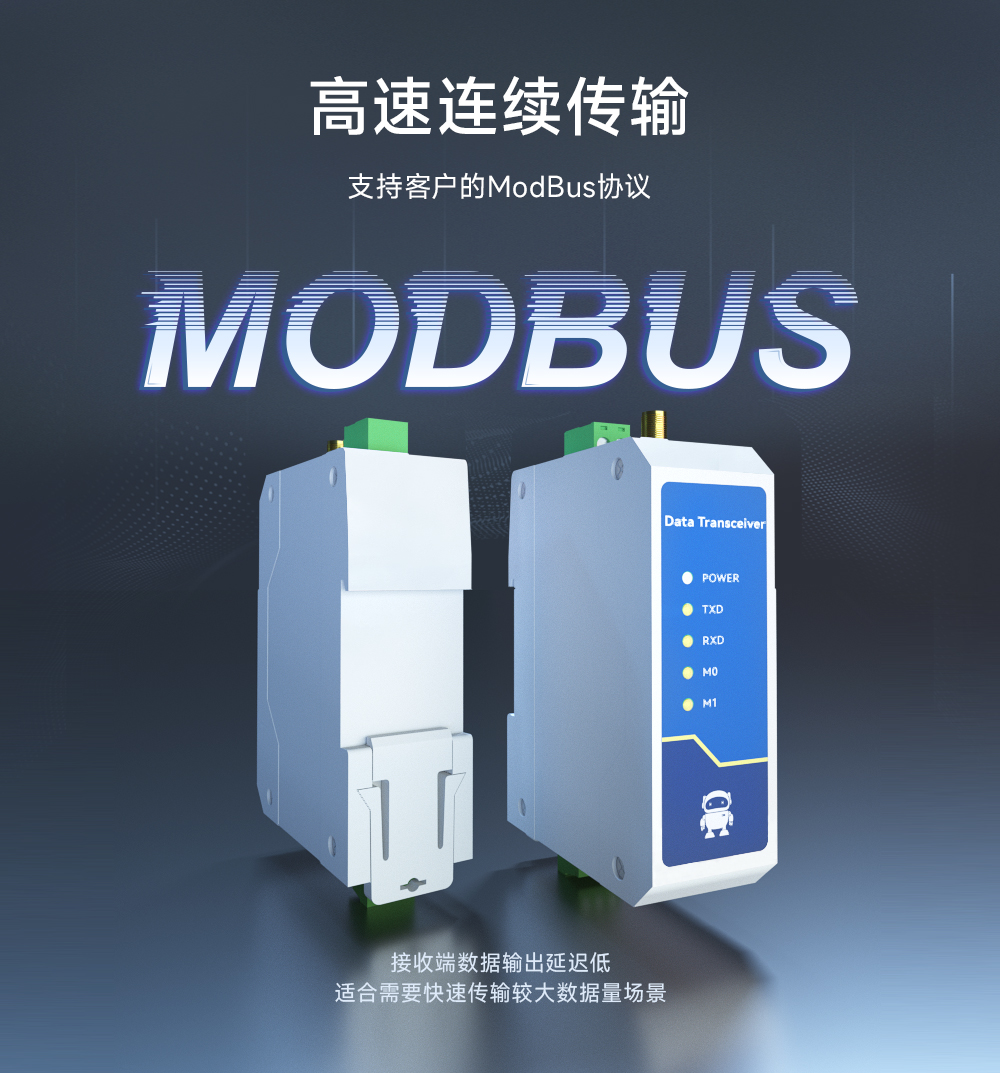

產品簡介：E95-DTU(433C30-485)-V2.0是連續傳輸型433M無線數傳模組的數傳電臺，內置高性能單片機與無線收發芯片。工作在410-441MHz頻段（默認433MHz），發射功率30dBm。主要功能為模組在連續傳輸模式時，可以在不同串口波特率下執行連續不間斷傳輸，且接收端數據輸出延遲較低，適合需要快速傳輸較大數據量場景。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 型號規格 | 工作頻率Hz | 發射功率dBm | 參考距離km | 規格特性 | 推薦應用場景 |
| E95-DTU(433C30-485)-V2.0 | 410M-441M | 30 | 2 | 高速連續傳輸 | 適用于數據量大的應用，支持客戶Moudbus 協議。 |
| 30 | 10 | 一般傳輸模式 | 適用于小數據量，遠距離應用環境。 |
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 92*66*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95 g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 8～28V（DC） | 建議使用 12V 或 24V |
| 7 | 通訊接口 | RS485 | 3.81 接線端子 |
| 8 | 波特率 | 出廠默認 9600 | 波特率范圍 2400 ~ 230400 |
| 9 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |

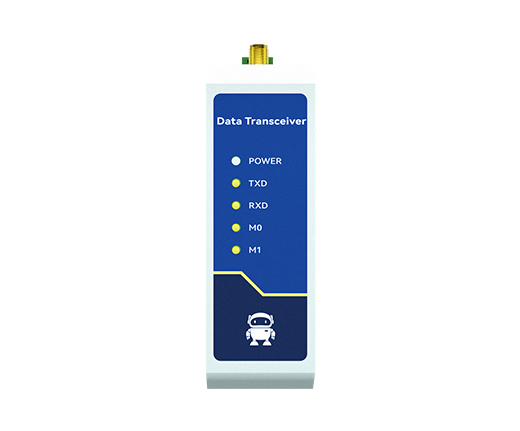

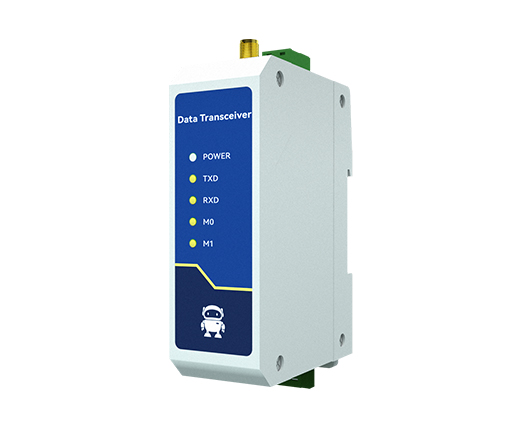

| 序號 | 名稱 | 功能 | 說明 |
| 1 | Mode | 模式切換按鈕 | 工作模式切換控制 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔 |
| 3 | DC | 電源接口 | 直流電源輸入端口，壓線式端口 |
| 4 | RS485 | RS485 通信端口 | 標準 RS485 接口 |
| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | TXD | 發送指示燈 | 發送數據時閃爍 |
| 7 | RXD | 接收指示燈 | 接收數據時閃爍 |
| 8 | MO | 模式指示燈 | 工作模式指示燈 |
| 9 | M1 | 模式指示燈 | 工作模式指示燈 |
| 產品說明書 |
【用戶手冊】E95-DTU(433C30-485)-V2.0_UserManual_CN_v1.0  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】E95-DTU參數配置軟件 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com> |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E95-DTU(433C30-485)-V2.0產品連續20個寄存器數值，應該發生什么指令？ |
| 答：我們產品是透?jìng)鲾?shù)據，客戶發什么就發什么數據。 |
| ★ 問：E95-DTU(433C30-485)-V2.0連續模式可以正常使用，默認串口波特率為9600，怎么設置成115200？ |
| 答：串口波特率是可以修改的，但連續傳輸模式下無法修改串口波特率，串口波特率由電臺內部自動計算。具體修改波特率步驟可以參考產品手冊指令配置參數章節。 |
| ★ 問：E95-DTU(433C30-485)-V2.0官網上位機顯示支持E610型號是否正確？?jī)膳_(tái)模塊無響應，485接線是正確的，請問還有其他什么原因呢？ |
| 答：上位機是正確的。兩臺模塊無響應，第一需要確定下供電是否足夠；第二檢查下接線處是否有短路或者接觸不良問題。 |
| ★ 問：E95-DTU(433C30-485)可以正常傳輸，但是無法讀取到配置？ |
| 答：確定產品的具體型號及版本，下載對應的上位機重新調試一下。 |
| ★ 問：E95-DTU(400C30-485)產品有無中性版本的上位機操作？ |
| 答：這款沒有中性版本的上位機操作。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| EWD95M-900SL22P(485) | RS485 | - | 868M 915M | 22 | 5 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術，隔離型，高防護、國產微型導軌DTU | ||
| EWD95M-400SL22P(485) | RS485 | - | 433M | 22 | 5 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術，隔離型，高防護、國產微型導軌DTU | ||
| EWD95M-900GL20P(485) | RS485 | - | 850~930M | 20 | 5 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻、高防護隔離型、國產LoRa DTU | ||
| EWD95M-400GL20P(485) | RS485 | - | 433M | 20 | 5 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻、高防護隔離型、國產LoRa DTU | ||
| EWD95M-433N30(485) | RS485 | - | 433M | 30 | 8 | 1~25k | 80*28*28.5 | 無線窄帶傳輸技術、抗干擾、國產微型DTU | ||
| EWD95M-400GL30(485) | RS485 | - | 433M | 30 | 10 | 2.4~62.5k | 80*28*28.5 | ChirpIoT?擴頻技術、國產LoRa DTU | ||
| EWD95M-433C30(485) | RS485 | - | 433M | 30 | 10/2 | 0.5~470k | 80*28*28.5 | 高速連傳技術、微型導軌DTU | ||
| EWD95M-400SL30(485) | RS485 | - | 433M | 30 | 10 | 2.4～62.5k | 80*28*28.5 | 新一代LoRa擴頻技術、微型導軌DTU | ||
| EWD95M-900NW22(485) | RS485/RS232 | - | 868M 915M | 22 | 2.5 | 7~62.5k | 102*28*28.5 | LoRa MESH組網、微型導軌DTU | ||
| EWD95M-400NW22(485) | RS485/RS232 | - | 433M | 22 | 2.5 | 7~62.5k | 102*28*28.5 | LoRa MESH組網、微型導軌DTU | ||
| EWD95M-900LN22(485) | RS485/RS232 | - | 868M 915M | 22 | 5.6 | 自適應 | 80*28*28.5 | LoRaWAN協議、微型導軌DTU | ||
| EWD95M-400LN22(485) | RS485/RS232 | - | 433M | 22 | 5.6 | 自適應 | 80*28*28.5 | LoRaWAN協議、微型導軌DTU | ||
| EWD95M-2G4H27(485) | RS232 | - | 2.4G | 27 | 5 | 250k~2M | 80*28*27 | 自動跳頻，丟包自動重傳，超小體積 | ||
| EWD95M-2G4H20(485) | RS232 | - | 2.4G | 20 | 2.5 | 250k~2M | 80*28*27 | 自動跳頻，丟包自動重傳，超小體積 | ||
| EWD95M-433C20(485) | RS485 | - | 433M | 20 | 6/1 | 0.5~470k | 80*28*28.5 | 高速連傳、微型超小尺寸 | ||
| EWD95M-400GL20(485) | RS485 | - | 433M 470M | 20 | 5 | 2.4~62.5k | 80*28*27 | ChirpIoT?擴頻技術、國產低成本、微型超小尺寸 | ||
| EWD95M-433N20(485) | RS485 | - | 433M | 20 | 2.5 | 1~25k | 80*28*27 | 無線窄帶傳輸抗干擾、微型超小尺寸 | ||
| EWD95M-433GF20(485) | RS485 | - | 433M | 20 | 3.5 | 2.4～500k | 80*28*27 | GFSK調制技術、國產低成本、微型超小尺寸 | ||
| EWD95M-400SL22(485) | RS485 | - | 433M | 22 | 5 | 2.4～62.5k | 80*28*27 | 軍工級LoRa調制技術、國產低成本、微型超小尺寸 | ||
| E95-DTU(900SL30-232) | RS232 | - | 868M | 30 | 10 | 2.4k | 92*66*30 | 軍工級LoRa技術,遠距離抗干擾 | ||
| E95M-DTU(400SL22-485) | RS485/RS232/TTL | - | 433M | 22 | 5 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95M-DTU(400SL30-485) | RS485/RS232/TTL | - | 433M | 30 | 10 | 2.4k | 80*28*28.5 | LoRa擴頻,遠距離抗干擾 | ||
| E95-DTU(433C30-485)-V2.0 | RS485 | - | 410M 441M | 30 | 10 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C20-485)-V2.0 | RS485 | - | 410M 441M | 20 | 6 | 0.5k | 92*66*30 | 高速連續傳輸 | ||
| E95-DTU(433C30-485) | RS485 | - | 410M 510M | 30 | 3 | 1.2~70k | 92*66*30 | LoRa擴頻抗干擾 | ||
| E95-DTU(400F30-485) | RS485 | - | 410～510M | 30 | 5 | 2.4k | 92*66*30 | 高性價比 | ||
| E95-DTU(900SLxx-485) | RS485 | SX1262 | 850.125~930.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa擴頻抗干擾,遠距離通信 | ||
| E95-DTU/E96-DTU(433Lxx-485)-V8 | RS485 | - | 410 ～ 441 | 20/30 | 3/8 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 | ||
| E95-DTU(400Fxx-xxx) | RS232/RS485 | - | 410～510M | 20 | 1 | 2.4k | 92*66*30 | GFSK調制方式,高性價比 | ||
| E95-DTU/E96-DTU(433Lxx-xxx) | RS485/RS232 | SX1276/1278 | 410～441M | 20/30 | 3/8 | 2.4~19.2k | 92*66*30 | 經典LoRa,擴頻抗干擾 | ||
| E95-DTU/E96-DTU(400SLxx-xxx) | RS485/RS232 | SX1268 | 410.125～493.125M | 22/30 | 5/10 | 2.4k | 92*66*30 | LoRa 擴頻抗干擾 |
