        當前位置: 首頁 >產品中心 >輔助開發及測試>E77>E77-400MBL-01

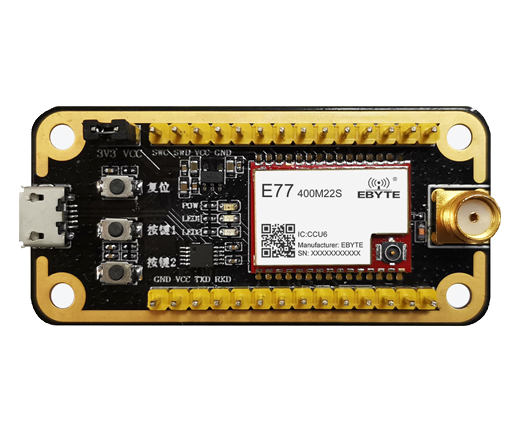

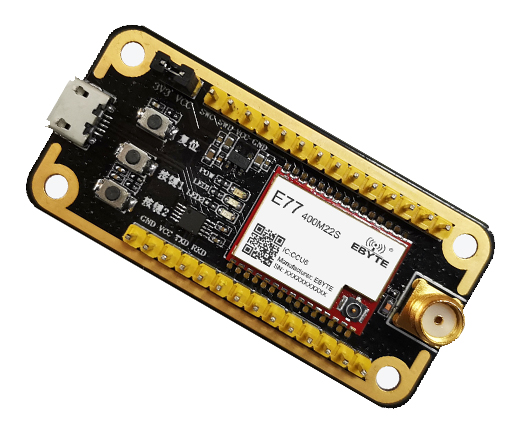

        E77-400MBL-01 Sub-1G無線模塊測試版

        接口:USB

        芯片:-

        工作頻段:400MHz

        產品重量:49.1±0.1g

        產品簡介:MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針,開發人員可以根據實際需求,輕松通過跳線連接多種外圍設備。該lora模塊套件提供完整的軟件應用示例,助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝,可快速替換。

        lora無線模塊lora擴頻無線模塊

        無線通信模塊測試版
        無線模塊測試版
        無線通信模塊

        引腳無線通信模塊

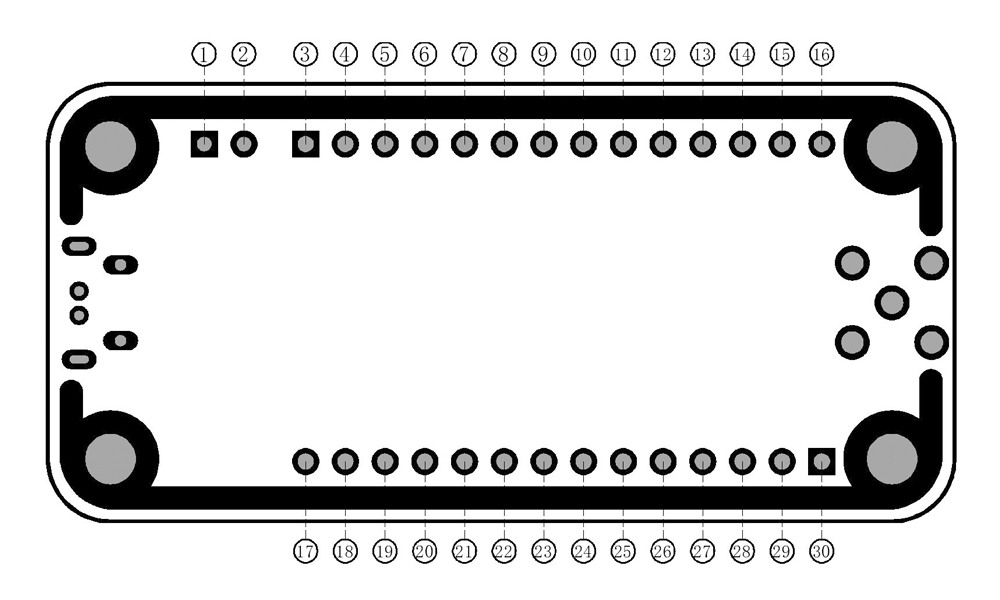

        引腳序號定義功能說明
        13.3V3.3V供電引出腳
        2VCC模塊供電引腳,需要與1號腳短接給模塊供電
        3RESTMCU外部復位引腳
        4SWCLKMCU的SWCLK引腳
        5SWDI0MCU的SWDIO引腳
        6GND底板參考地
        7PC13模塊普通I0
        8PA15模塊普通I0
        9PB0模塊普通I0
        10PB2模塊普通I0
        11PB12模塊普通I0
        12PA10模塊普通I0
        13PA11模塊普通I0
        14PA12模塊普通I0
        15PA9模塊普通I0
        16PA8模塊普通I0
        17GND底板參考地
        183.3V3.3V供電引出腳
        19TXD模塊低功耗串口 TXD
        20RXD模塊低功耗串口 RXD
        21PB3模塊普通I0
        22PB4模塊普通I0
        23PB5模塊普通I0
        24PB6模塊普通I0
        25PB7模塊普通I0
        26PB8模塊普通I0
        27PA0模塊普通I0
        28PA1模塊普通I0
        29PA4模塊普通I0
        30PA5模塊普通I0


               在線購買
              【億佰特官方淘寶店】:https://item.taobao.com
             【阿里巴巴】:https://detail.1688.com


               批量采購/定制產品
            【銷售專線】:4000-330-990         7x24小時銷售服務熱線
            【聯系郵箱】:support@cdebyte.com


               技術咨詢
            【在線提交】:http://www.sunredled.com/apple-technology.aspx
            【聯系郵箱】:support@cdebyte.com
               技術應用
             >      無線模塊是什么?它的作用是什么?
             >      基于433MHz無線串口,多發一收解決方案
             >      433MHz無線數傳模塊的低功耗組網應用
             >      lora擴頻技術增加無線模塊傳輸距離詳解
             >      LoRa與ZigBee無線通信技術全面分析
             >      LoRaWAN無線技術存在的四大缺陷
             >      深度解析LoRa和LoRaWAN無線通信技術的區別
             >      LoRaWAN無線通信技術的8個優勢
             >      LoRa擴頻技術原理詳解
             >      LoRa與NB-IoT物聯網應用對比方案
             >      無線模塊為智慧畜牧養殖場景提供解決方案
             >      LoRa無線技術實現智能化工業應用管理
             >      基于lora模塊的共享按摩椅物聯網應用案例原理
             >      億佰特SX1262芯片lora模塊在智能家居、智能抄表物聯網應用
             >      無線模塊性能測試方法
             >      無線模塊串口通信問題排查指南
             >      無線模塊的單點喚醒功能
             >      低功耗無線模塊超遠距離無線傳輸實現中繼的方法
             >      CC1101無線模塊在物聯網能門鎖中的應用
             >      無線模塊中有源晶振與無源晶振詳細介紹
             >      四款常見2.4G頻段無線模塊橫向對比
             >      使用無線模塊的PCB布線指南
             >      WiFi模塊與藍牙模塊通信技術有何區別?
             >      藍牙模塊無線傳輸技術基礎知識講解
             >      藍牙模塊的5大物聯網應用場景
             >      zigbee模塊和藍牙模塊無線技術對比
             >      2.4g無線模塊和藍牙模塊之間會互相干擾嗎?
             >      億佰特藍牙模塊輸出有效指示功能介紹及應用BLE系列
             >      zigbee與WiFi模塊和藍牙模塊的區別是什么?
             >      為什么智能家居不用ZigBee反而熱衷于藍牙模塊和Wi-Fi模塊?
             >      無線數傳模塊在工業領域中的優勢
             >      PCB板設計注意事項
             >     Wifi、藍牙、Zigbee模塊在物聯網上的應用指南
             >      主流物聯網通信協議:WIFI,藍牙,ZIGBEE比較
             >      家庭組網應該選擇zigbee模塊、藍牙模塊還是WiFi模塊?
             >     4G模塊、wifi模塊工作原理是什么?
             >      透明傳輸-點對點具體應用
             >      天線對無線模塊通信距離的影響
             >      通信距離與哪些因素相關
             >      芯片為什么這么難造 做完這些堪稱神跡
             >      無線模塊清潔、維護保養的技巧方法
             >      can總線控制器局域網串行通信協議詳解
             >      CAN總線無線通信特點
             >      CC1310在868MHz的電路設計
             >      基于CC1310的915MHz硬件設計
             >      CC1312R相較CC1310的優勢與前景展望
             >      基于CC1310無線星型網絡應用方案
        產品
        型號
        接口類型 芯片方案 工作頻率Hz 發射功率dBm 通信距離km 空中速率bps 封裝形式 產品尺寸mm 產品特點技術
        手冊
        樣品
        購買
        E77-900MBL-01 USB - - - - - - - E77-900M22S開發評估套件
        E77-400MBL-01 USB - - - - - - - E77-400M22S開發評估套件
        E77-900M22S UART、SPI、I2C、GPIO、ADC STM32WLE5CCU6 850M 930M 22 5.6 1.2k 貼片式 14*20 抗干擾能力強,接口資源豐富
        E77-400M22S UART、SPI、I2C、GPIO、ADC STM32WLE5CCU6 410M 510M 22 5.6 1.2k 貼片式 14*20 抗干擾能力強,接口資源豐富
        • E77-900MBL-01

          產品型號:E77-900MBL-01

          接口類型 :USB

          芯片方案 :-

          工作頻率Hz :-

          發射功率dBm :-

          通信距離km :-

          空中速率bps :-

          封裝形式 :-

          產品尺寸mm :-

          產品特點:E77-900M22S開發評估套件

          PDF :

          購買:

        • E77-400MBL-01

          產品型號:E77-400MBL-01

          接口類型 :USB

          芯片方案 :-

          工作頻率Hz :-

          發射功率dBm :-

          通信距離km :-

          空中速率bps :-

          封裝形式 :-

          產品尺寸mm :-

          產品特點:E77-400M22S開發評估套件

          PDF :

          購買:

        • E77-900M22S

          產品型號:E77-900M22S

          接口類型 :UART、SPI、I2C、GPIO、ADC

          芯片方案 :STM32WLE5CCU6

          工作頻率Hz :850M 930M

          發射功率dBm :22

          通信距離km :5.6

          空中速率bps :1.2k

          封裝形式 :貼片式

          產品尺寸mm :14*20

          產品特點:抗干擾能力強,接口資源豐富

          PDF :

          購買:

        • E77-400M22S

          產品型號:E77-400M22S

          接口類型 :UART、SPI、I2C、GPIO、ADC

          芯片方案 :STM32WLE5CCU6

          工作頻率Hz :410M 510M

          發射功率dBm :22

          通信距離km :5.6

          空中速率bps :1.2k

          封裝形式 :貼片式

          產品尺寸mm :14*20

          產品特點:抗干擾能力強,接口資源豐富

          PDF :

          購買:
