工作頻率：470~510 MHz
發射功率：16dBm
通信距離：2.5km
尺寸大?。?0*20 mm 產品重量：2g±0.1g

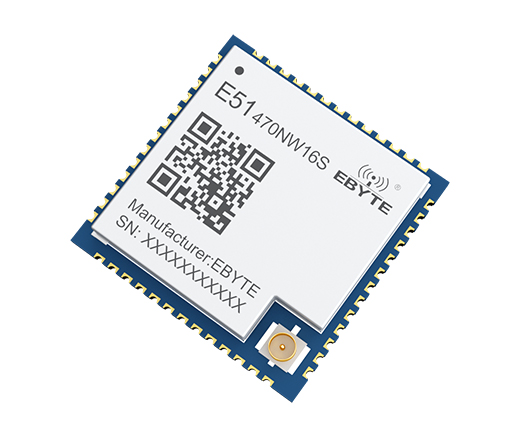

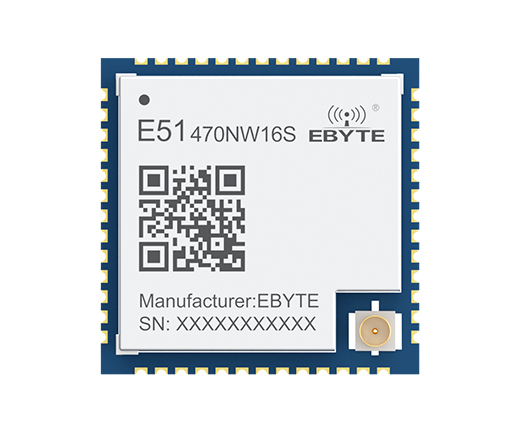

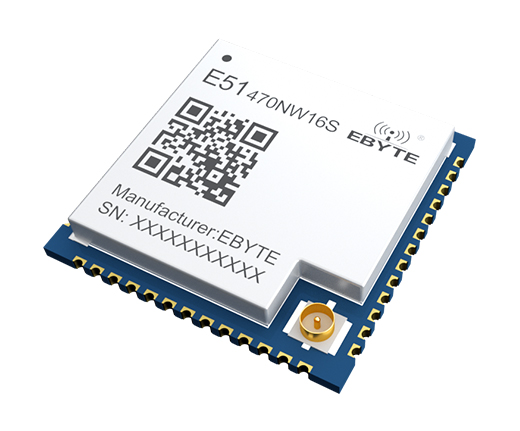

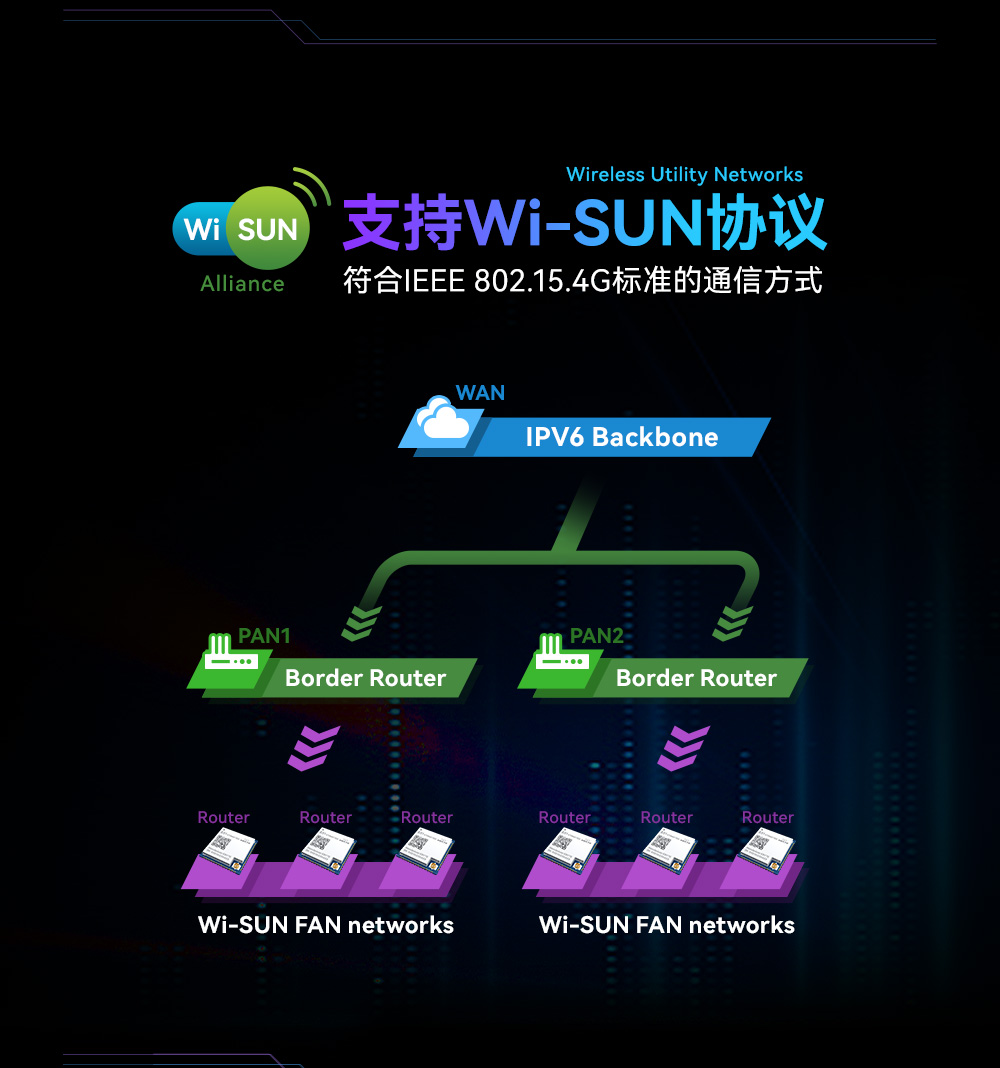

產品簡介：E51-470NW16S是長距離、低功耗傳輸?shù)腟oC（片上系統）硬件模組，模塊采用SiliconLabs的EFR32FG25系列芯片，可在密集的城市峽谷環境中以最小的數據丟失量實現長達0.3~2.5千米的無線廣播。同時也支持Wi-SUN現場局域網(FAN)中引入正交頻分復用調制技術(OFDM)，可實現高達3.6Mbps高數據帶寬?？蓪?shí)現智慧城市、智能公用設施等應用所需的大型網絡，其中節點可以數以千計。具有外形尺寸小、接口資源豐富、支持用戶二次開發，可廣泛應用于物聯網行業。
| 射頻參數 | 參數值 | 備 注 |
| 工作頻段 | 470~510 MHz | —— |
| 發射功率 | 16 dBm | 軟件可調，需用戶自行開發設置 |
| 接收靈敏度（GFSK） | -117.7 dBm | 10 kbps 2GFSK signal，Δf = ± 25 kHz，BER<0.1%2 |
| 接收靈敏度（OFDM） | -116.8 dBm | 無干擾的 10%數據包錯誤率（PER），OFDM Option4，MCS0，header MCS0，with PL=20 octets |

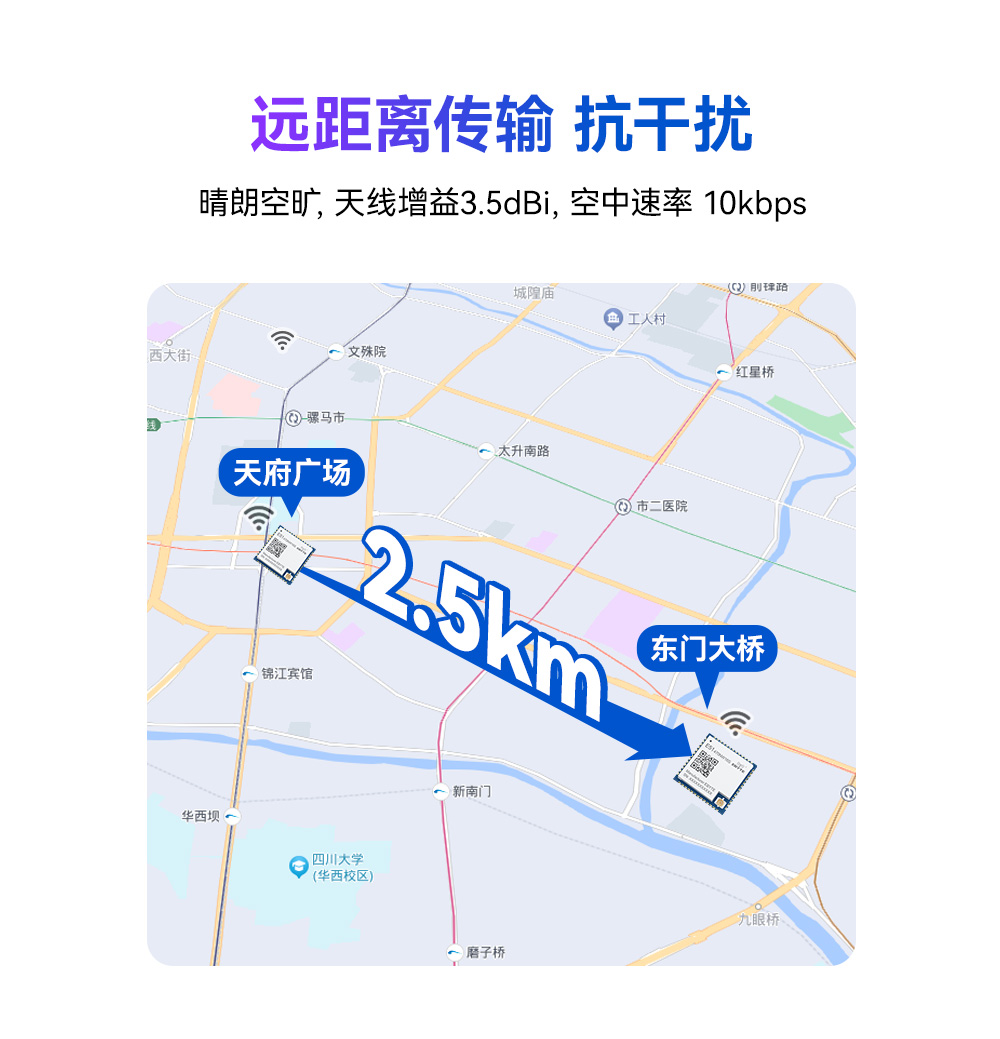

| 實測距離 | 2.5 km | 晴朗空曠，天線增益 3.5dBi，天線高度 2 米，空中速率 10kbps |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備 注 |
| 電源電壓 | 2 | 5 | 5.5 | V | ≥5.0V 可保證輸出功率，超過 5.5V 可能會損壞模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5.0V TTL 建議加電平轉換 |
| 發射電流 | - | 81 | - | mA | 瞬時功耗 |
| 接收電流 | - | 11 | - | mA | —— |

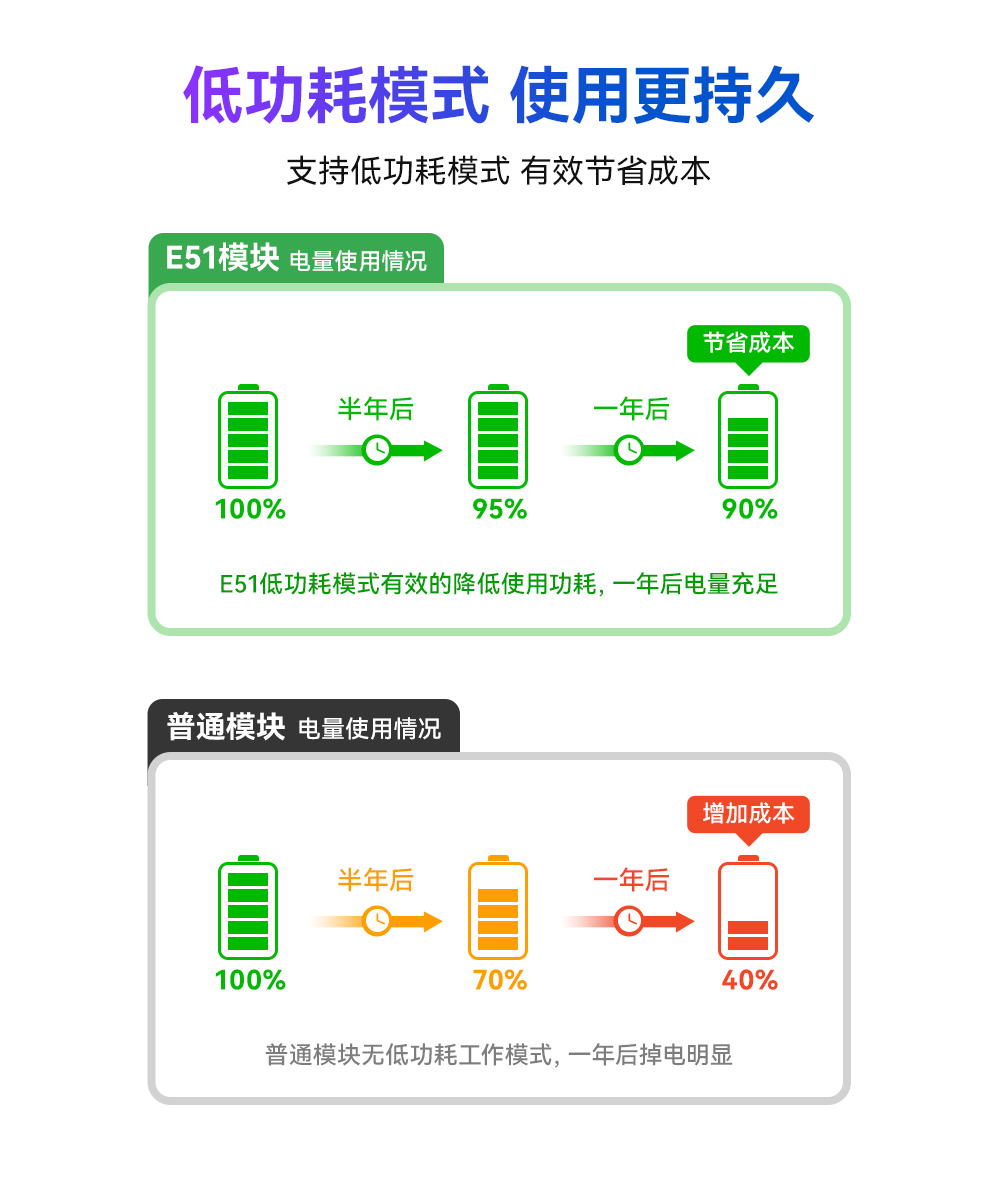

| 休眠電流 | - | 2.6 | - | μA | EM2 深度睡眠 |
| 工作溫度 | -40 | - | 125 | ℃ | —— |
| 工作濕度 | 10 | - | 90 | % | —— |
| 儲存溫度 | -50 | - | 150 | ℃ | —— |
| 硬件參數 | 參數值 | 備注 |
| IC 全稱 | EFR32FG25A121F1152IM56-B | 支持 OFDM，可更換同系列其他型號，歡迎咨詢 |
| 內核 | ARM Cortex?-M33 | 主頻 97.5MHz，高性能 32 位 ARM 處理器，具有 DSP 指令和浮點單元 |
| FLASH | 1152 KB | 可更換同系列其他型號，最高支持 1152 KB，歡迎咨詢 |
| RAM | 256 KB | 可更換同系列其他型號，最高支持 256 KB，歡迎咨詢 |
| 晶振頻率 | 39MHz/32.768KHz | 模組內部已接入 |

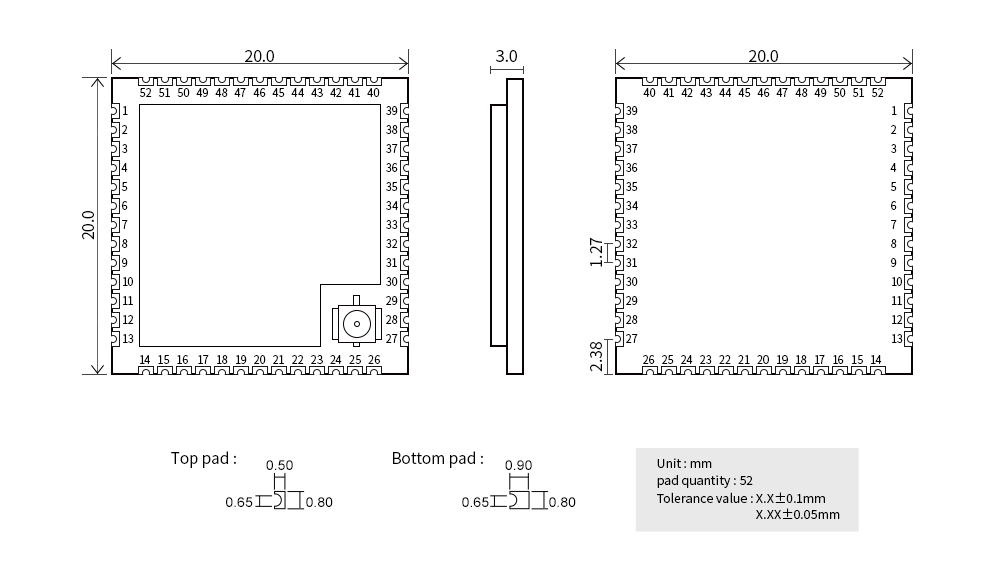

| 尺寸大小 | 20 * 20 mm | —— |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 通信接口 | USB2.0、EUART、SPI、EUSART、PWM、ADC | 需用戶自行開發設置 |
| 封裝方式 | 貼片郵票孔 | 腳間距 1.27mm |
| 重量 | 2.07±0.1g | —— |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 輸出 | 地線，連接到電源參考地 |
| 2 | GND | 輸出 | 地線，連接到電源參考地 |
| 3 | GND | 輸出 | 地線，連接到電源參考地 |
| 4 | GND | 輸出 | 地線，連接到電源參考地 |
| 5 | PD07 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 6 | PD06 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 7 | PD05 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 8 | PD04 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 9 | PD03 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 10 | PD02 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| - | PD01 | - | 未引出，在模組內部做為 LFXTAL_I 已連接 32.768KHz 晶振（詳見 EFR32FG25手冊） |
| - | PD00 | - | 未引出，在模組內部做為 LFXTAL_O 已連接 32.768KHz 晶振（詳見 EFR32FG25手冊） |
| 11 | GND | 輸出 | 地線，連接到電源參考地 |
| 12 | +5V | 輸入 | 電源輸入+5V |
| 13 | +5V | 輸入 | 電源輸入+5V |
| 14 | PC00 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 15 | PC01 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 16 | PC02 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 17 | PC03 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 18 | PC04 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 19 | PC05 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 20 | PC06 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 21 | PC07 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 22 | PC08 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 23 | PC09 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 24 | PC10 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 25 | NRST | 輸出 | 芯片復位觸發輸入腳，低電平有效 |
| 26 | GND | 輸出 | 地線，連接到電源參考地 |
| 27 | GND | 輸出 | 地線，連接到電源參考地 |
| 28 | GND | 輸出 | 地線，連接到電源參考地 |
| 29 | ANT | 輸出 | 天線接口，郵票孔（50Ω特性阻抗），與 IPEX-1 接口相通 |
| 30 | GND | 輸出 | 地線，連接到電源參考地 |
| 31 | GND | 輸出 | 地線，連接到電源參考地 |
| 32 | GND | 輸出 | 地線，連接到電源參考地 |
| 33 | GND | 輸出 | 地線，連接到電源參考地 |
| 34 | PB05 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 35 | PB04 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 36 | PB03 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 37 | PB02 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 38 | PB01 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 39 | PB00 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 40 | GND | 輸出 | 地線，連接到電源參考地 |
| 41 | PA00 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 42 | PA01 | 輸入/輸出 | 程序調試/下載口 SWCLK |
| 43 | PA02 | 輸入/輸出 | 程序調試/下載口 SWDIO |
| 44 | PA03 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 45 | PA04 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 46 | PA05 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 47 | PA06 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 48 | PA07 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 49 | PA08 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 50 | PA09 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 51 | PA10 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
| 52 | PA11 | 輸入/輸出 | 可配置的通用 IO 口（詳見 EFR32FG25 手冊） |
