芯片方案：TLSR8208
工作頻段：2400～2480MHz
通訊距離：1km
通信接口：UART
產品尺寸：10*10mm

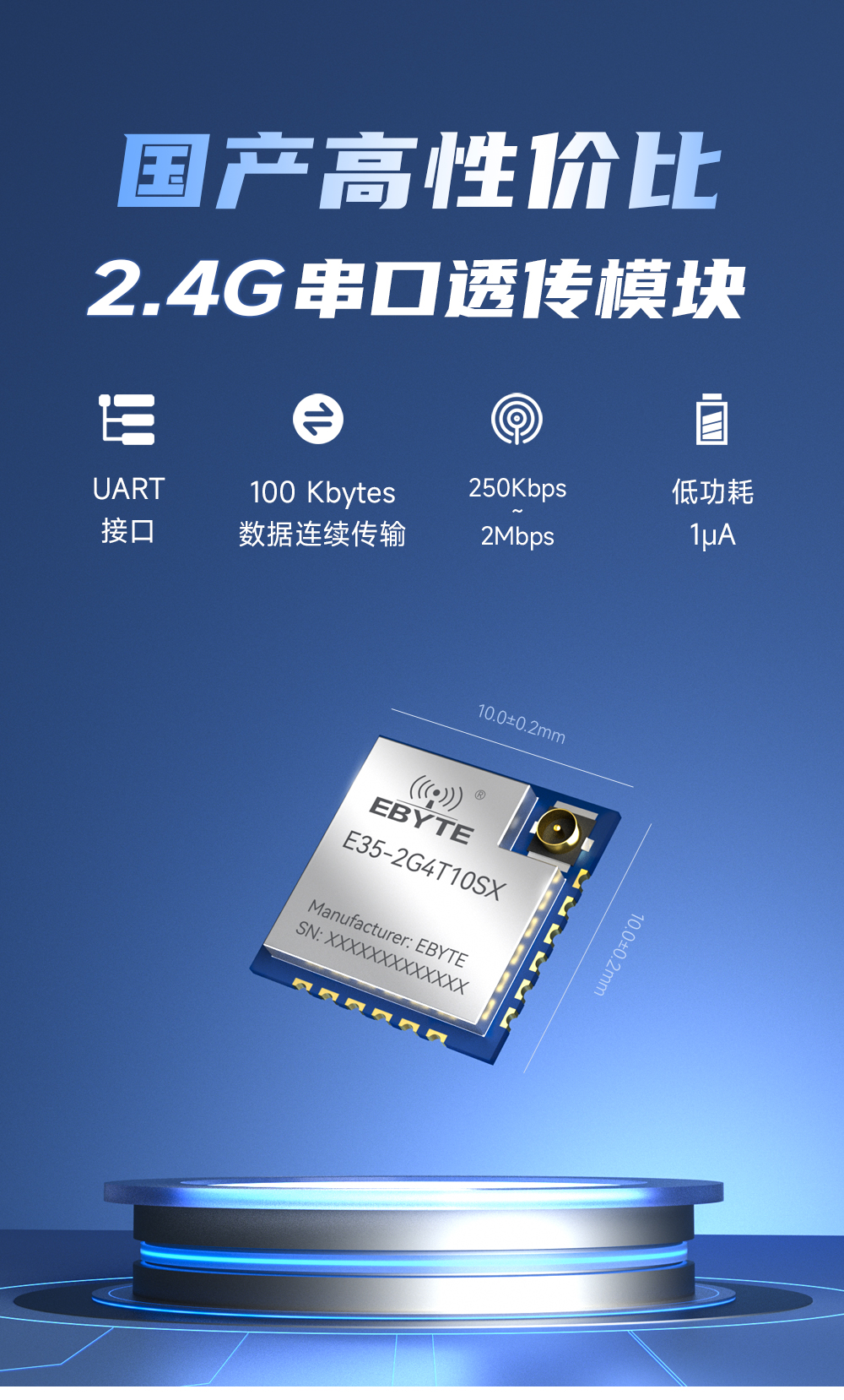

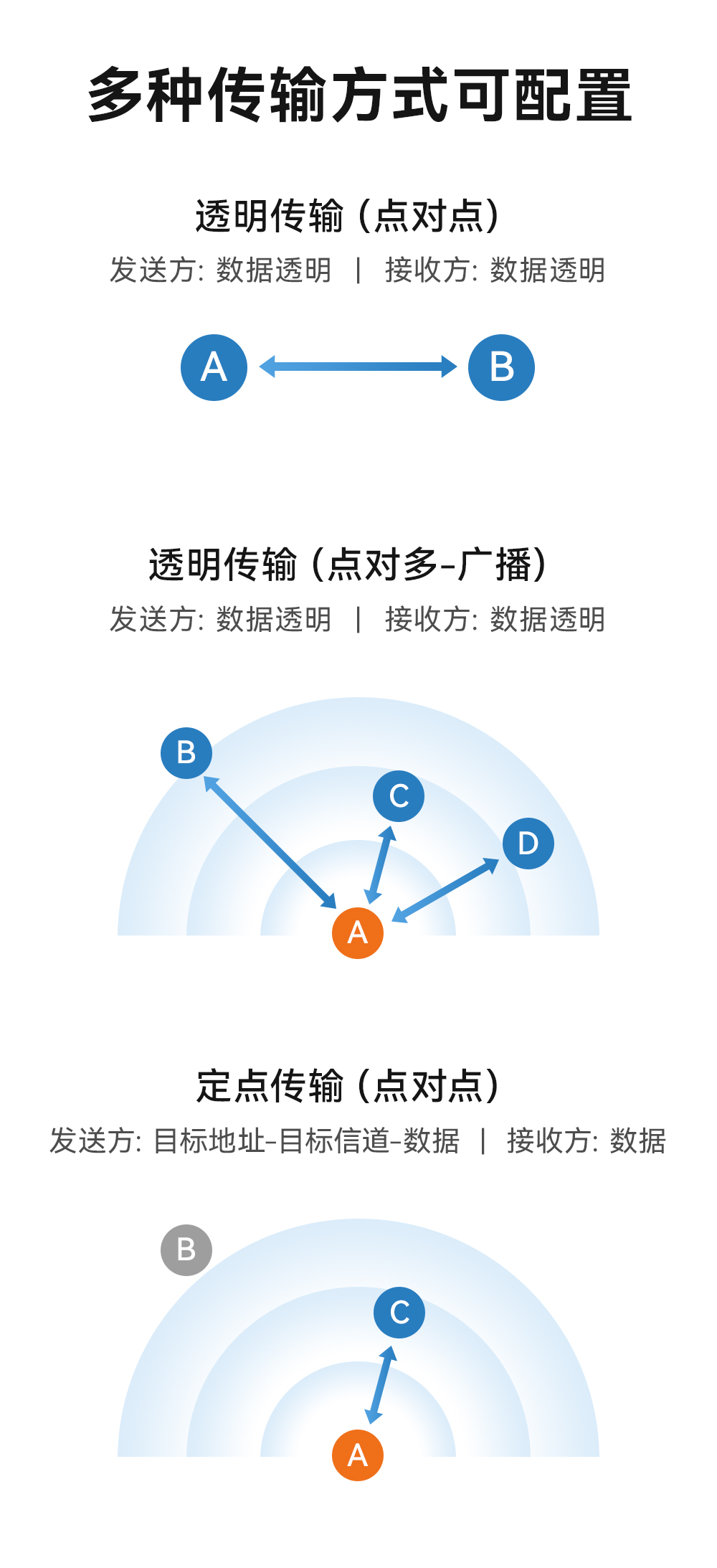

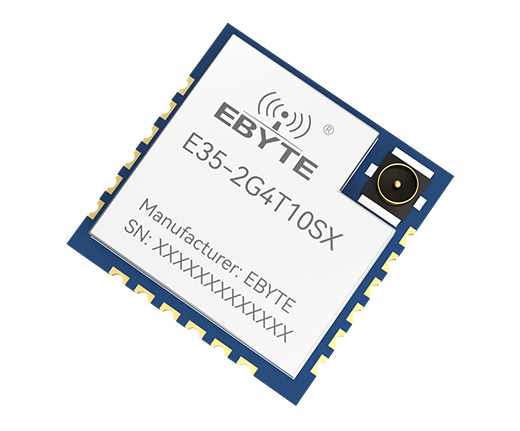

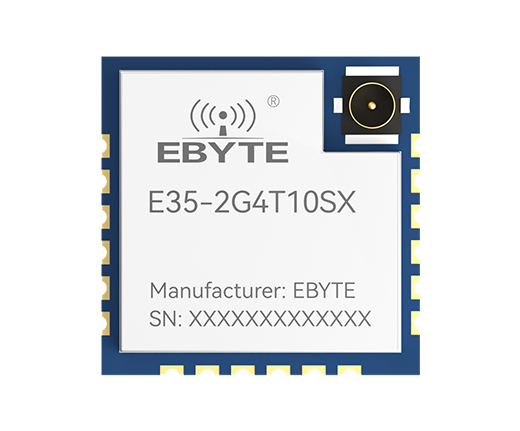

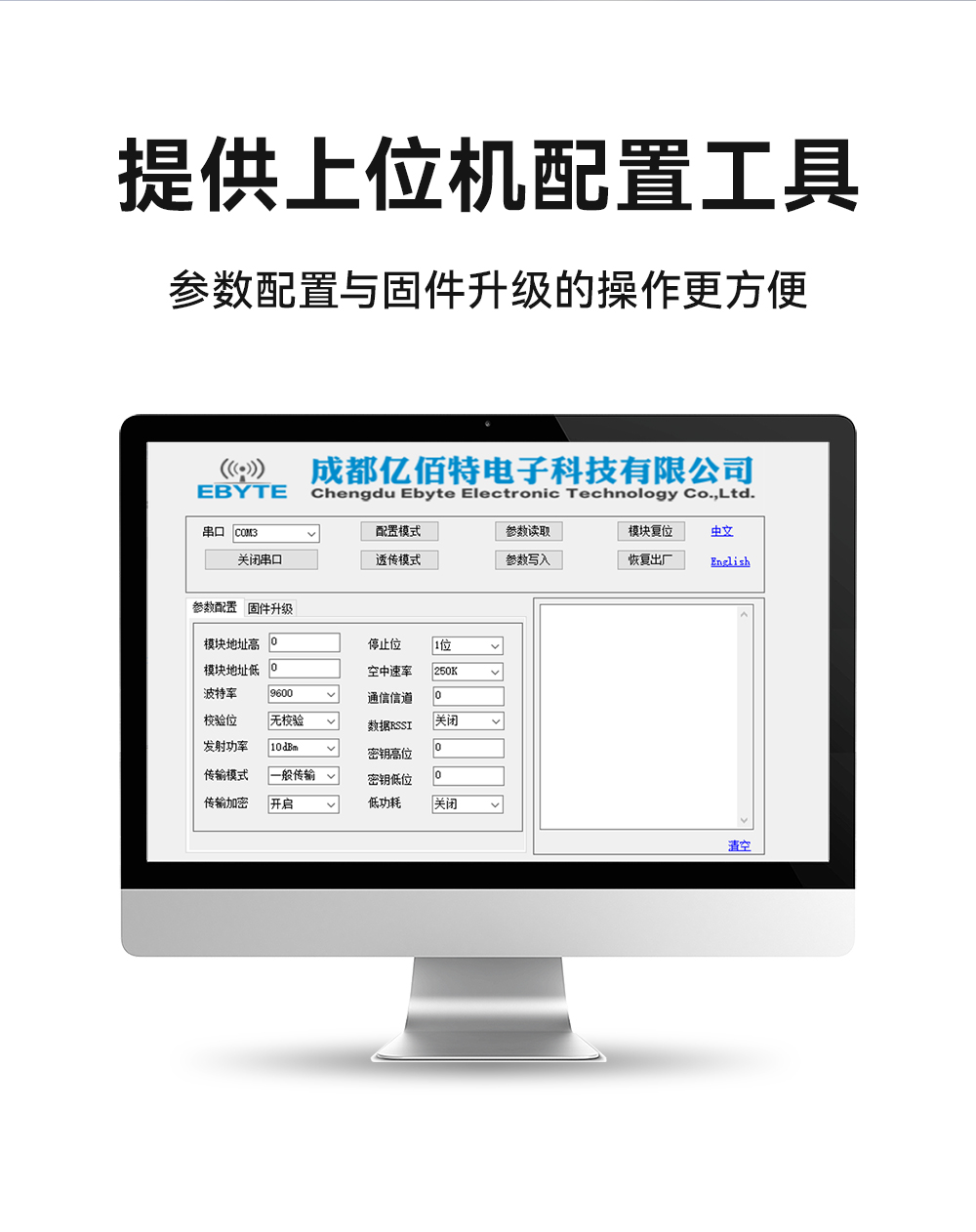

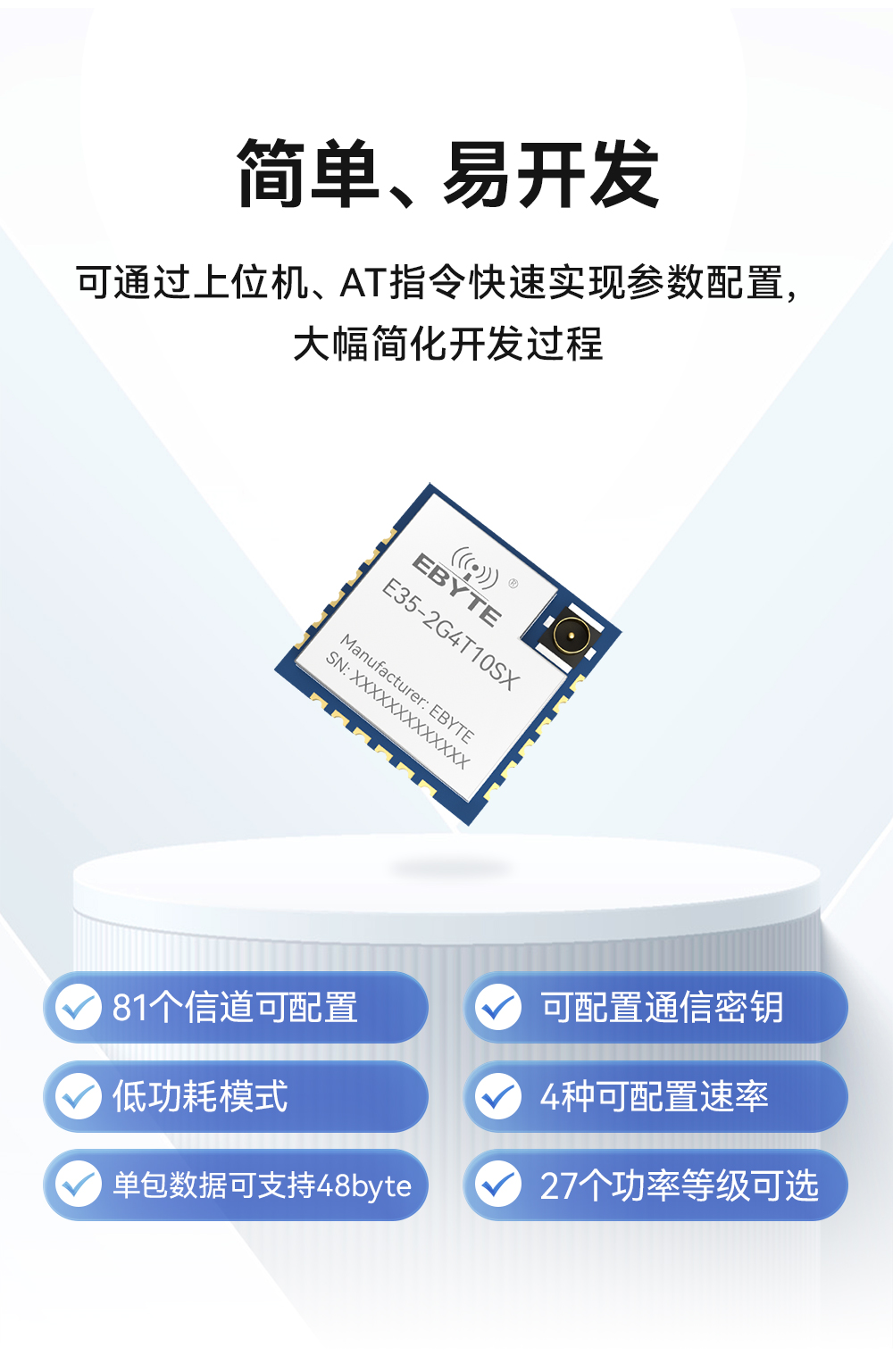

產品簡介：E35-2G4T10SX是基于泰凌微電子（Telink）公司的TLSR8208 芯片方案設計的全新一代的2.4GHz無線串口模組。具有多種傳輸方式，工作在2400~2480MHz頻段，采用標準郵票孔貼片封裝，具備UART通信接口，方便用戶開發使用。無線透?jìng)髂K是ISM頻段的無線數據傳輸模組；支持無線透?jìng)?、定點發送、廣播發送、串口升級、通信加密等功能，可提供定制開發服務。

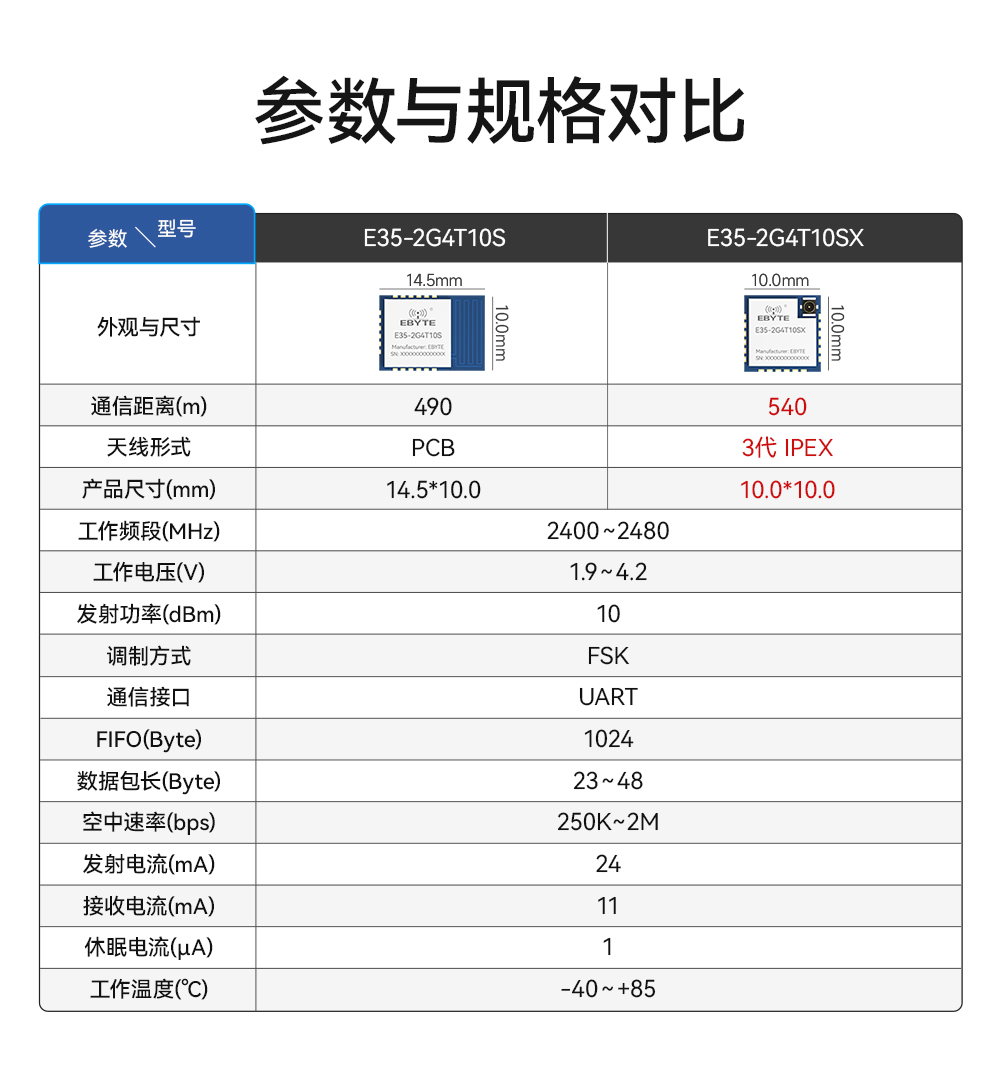

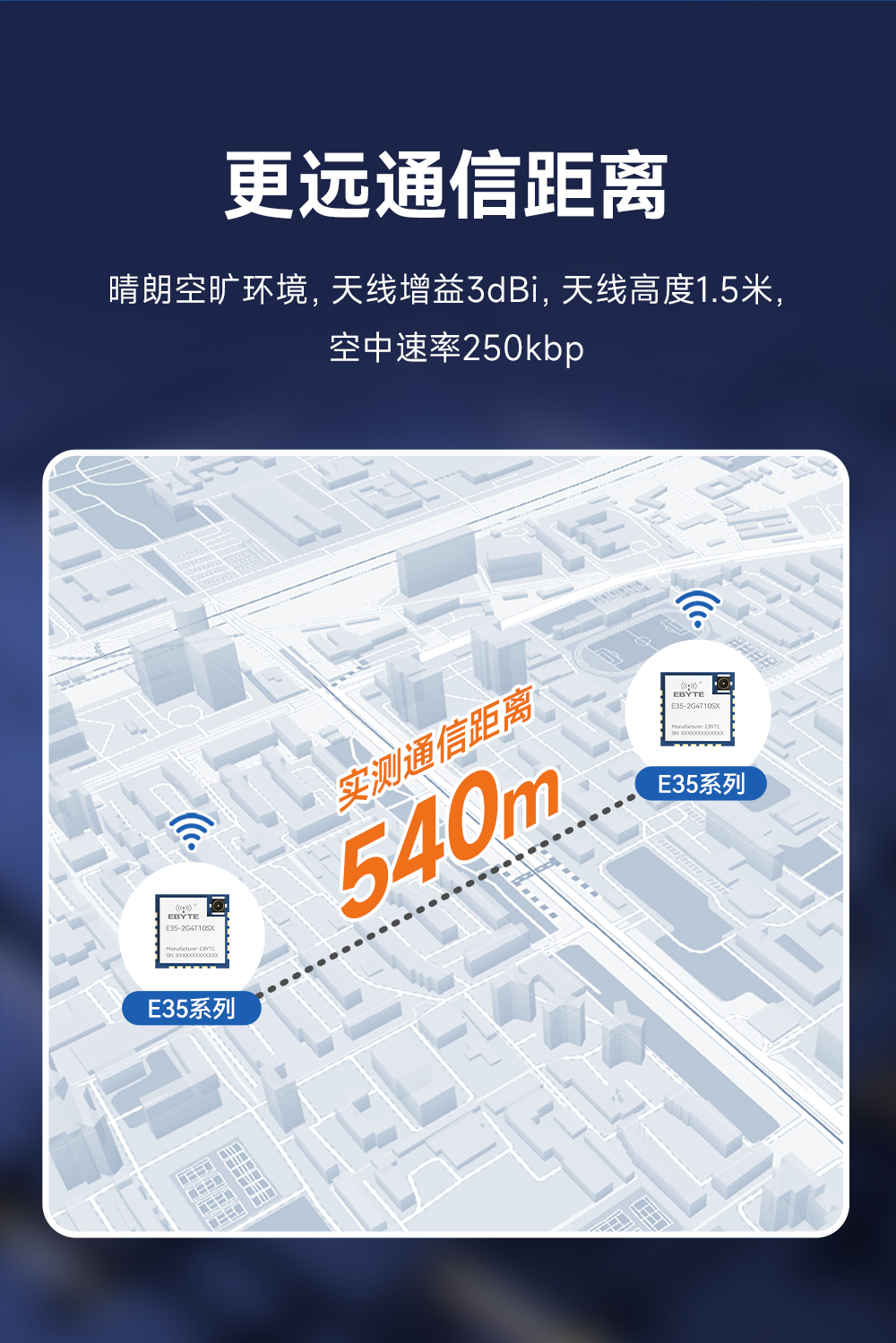

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400～2480MHz | 支持 ISM 頻段 |
| 發射功率 | 10 dBm | 軟件可調 |
| 接收靈敏度 | -98 dBm | 空中速率 500Kbps |
| FIFO | 1024 Byte | - |
| 最大數據包長 | 48 Byte | 支持23Byte～48Byte包長大小，軟件可調，默認23Byte |
| 空中速率 | 250Kbps～2Mbps | 軟件可調，默認空速 250Kbps |
| 調制方式 | FSK | - |
| 通訊距離 | 1000m | 晴朗空曠環境，天線增益 3dBi，天線高度 1.5 米，空中速率 250kbps |
| 硬件參數 | 描述 | 備注 |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |

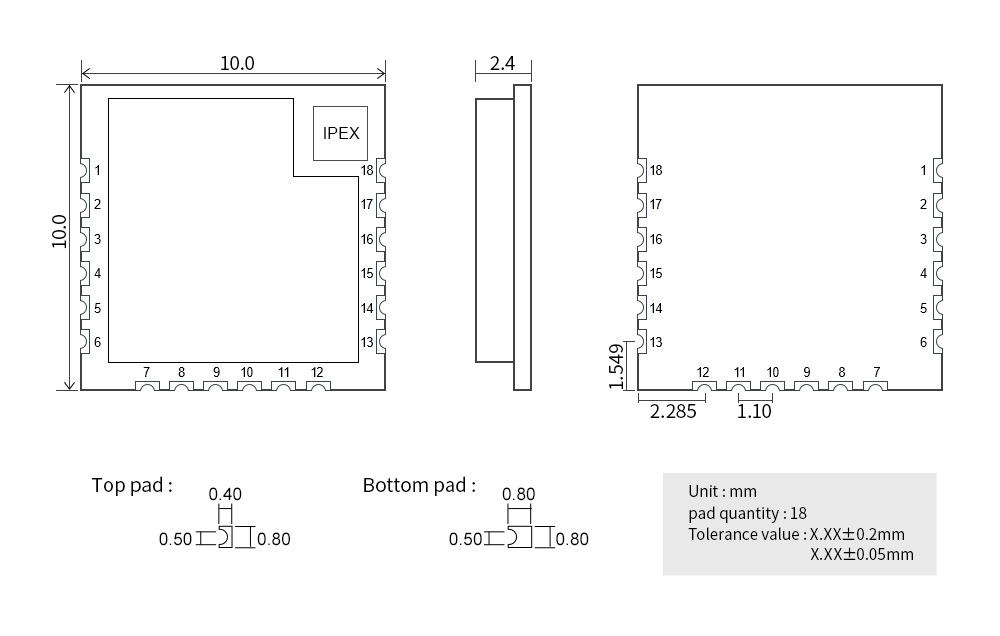

| 接口方式 | 郵票孔 | 引腳間距 1.1mm |
| 外形尺寸 | 10*10.0mm | ±0.2mm |
| 天線形式 | IPEX 3 代 | 等效阻抗約 50Ω |
| 產品凈重 | 0.5g | ±0.1g |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 1.9 | 3.3 | 4.2 | V | ≥3.3V 可保證輸出功率，超過 4.2V 永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 建議加電平轉換，否則可能會損壞模組 |
| 發射電流 | - | 24 | - | mA | 3.3V 供電，天線接口為標準 50 歐阻抗下，發射功率10dBm的瞬時功耗 |
| 接收電流 | - | 11 | - | mA | - |
| 休眠電流 | - | 1.5 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | 85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 125 | ℃ | - |
| 序號 | 引腳名稱 | 引腳方向 | 引腳功能 | 說明 |
| 1 | GND | 輸入 | 電源地 | - |
| 2 | PD6 | - | - | 通用 GPIO，用戶無需關心 |
| 3 | PD7 | - | - | 通用 GPIO，用戶無需關心 |
| 4 | PA3 | - | - | 通用 GPIO，用戶無需關心 |
| 5 | PA7 | - | - | 通用 GPIO，用戶無需關心 |
| 6 | PB2 | - | - | 通用 GPIO，用戶無需關心 |
| 7 | RST | 輸入 | 復位引腳 | 低電平復位 |
| 8 | WKP | 輸入 | 喚醒引腳 | 喚醒：下降沿； |
| 睡眠：上升沿。 | ||||
| 9 | RXD | 輸入 | 串口 | 串口輸入引腳 |
| 10 | TXD | 輸出 | 串口 | 串口輸出引腳 |
| 11 | GND | 輸入 | 電源地 | - |
| 12 | VCC | 輸入 | 電源正 | 電源，支持 DC 1.9V ~ 4.2V 供電 |
| 13 | PB7 | - | - | 通用 GPIO，用戶無需關心 |
| 14 | PC0 | - | - | 通用 GPIO，用戶無需關心 |
| 15 | PC1 | - | - | 通用 GPIO，用戶無需關心 |
| 16 | PD2 | - | - | 通用 GPIO，用戶無需關心 |
| 17 | PD1 | - | - | 通用 GPIO，用戶無需關心 |
| 18 | GND | 輸入 | 電源地 | - |
