        當前位置: 首頁 >產品中心 >射頻模塊 SPI/SoC>其他>E35-2G4T20SX

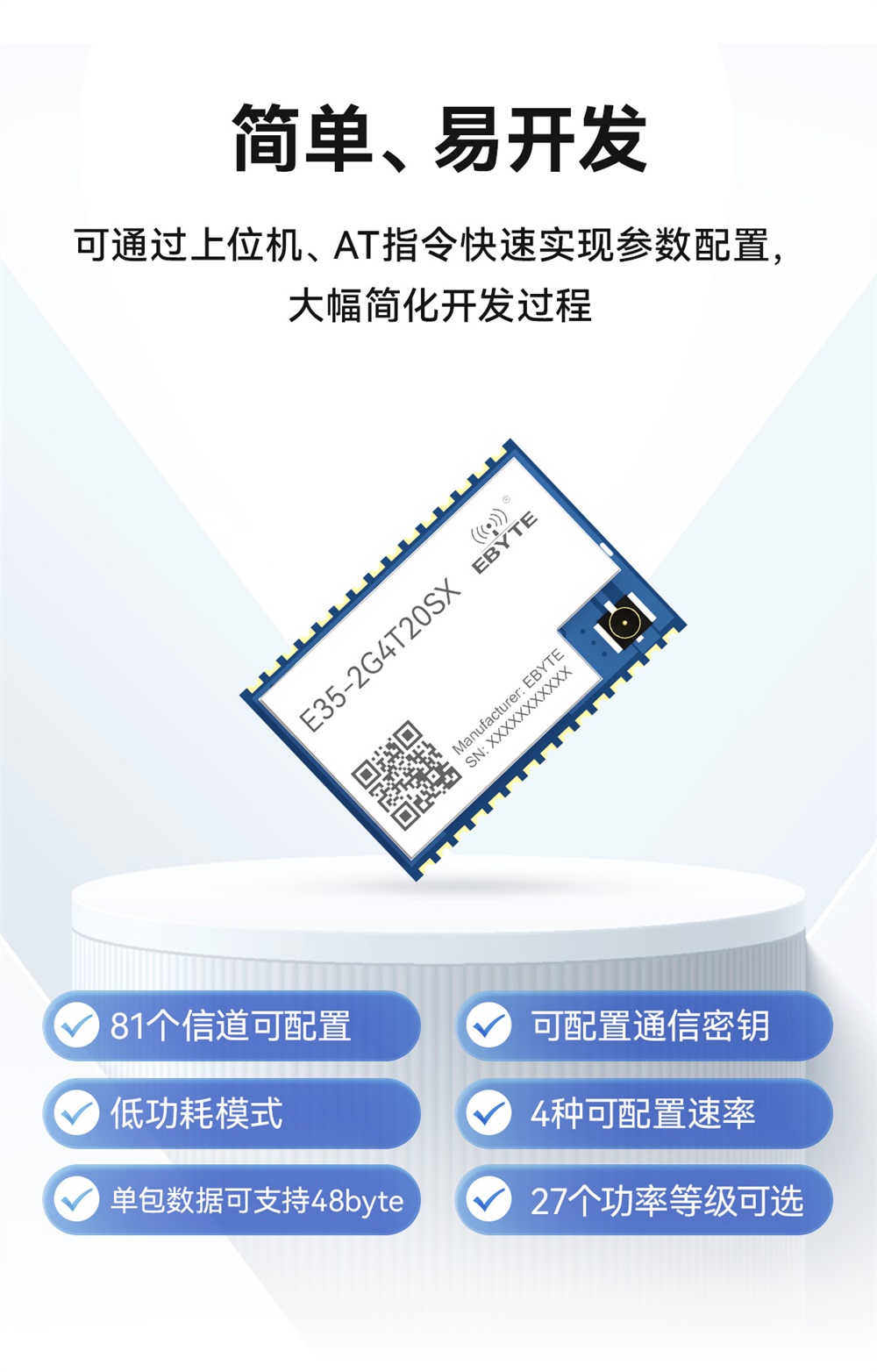

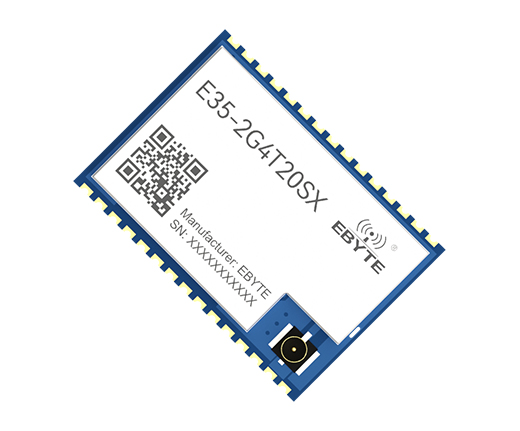

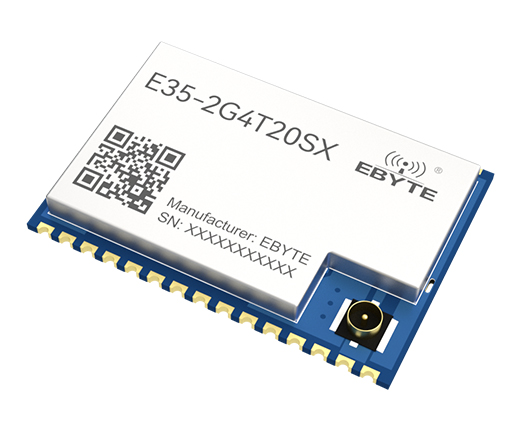

        E35-2G4T20SX 2.4G無線串口模塊

        芯片方案:TLSR8208

        通訊距離:1.6km

        通信接口:UART

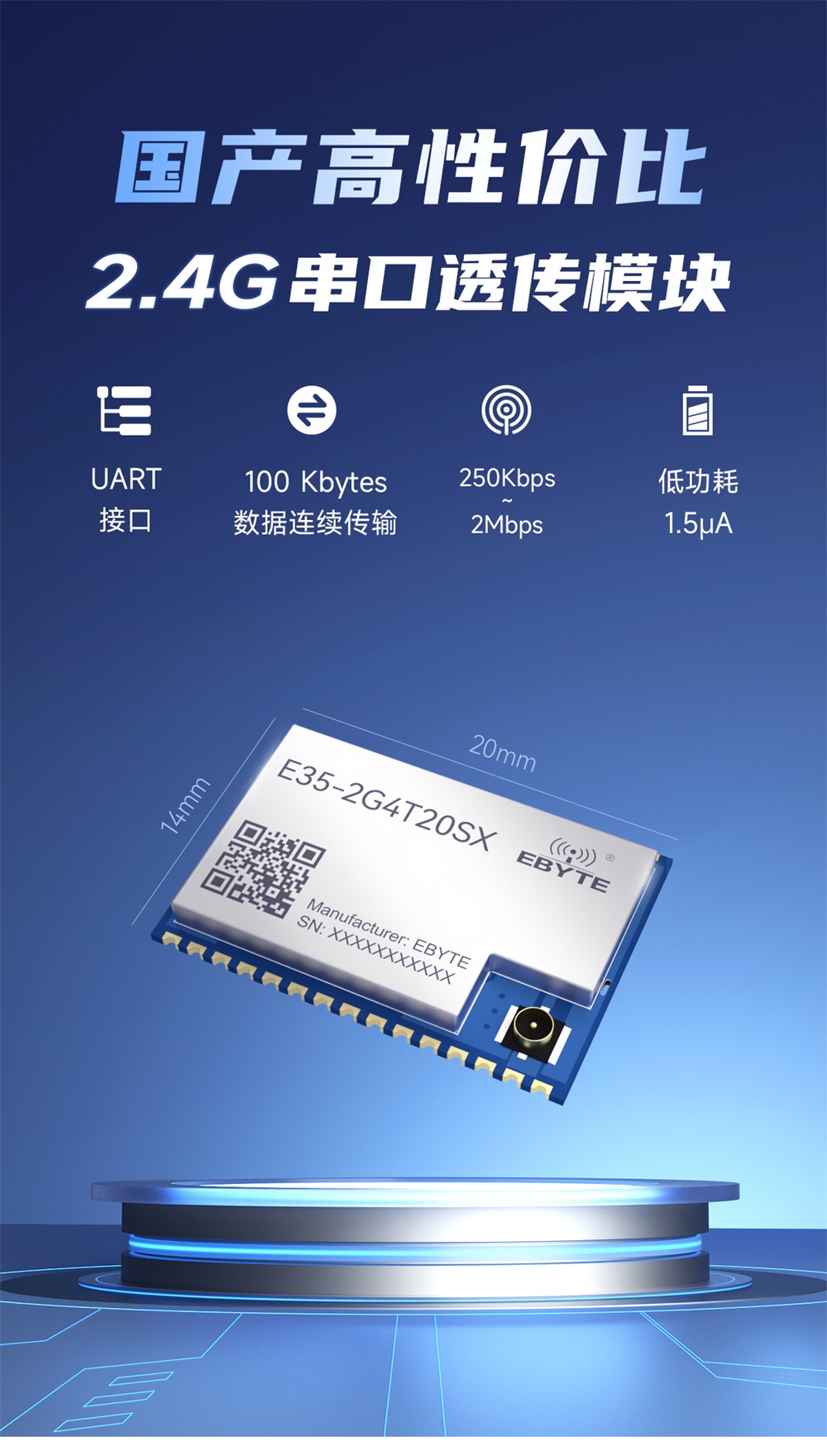

        產品尺寸:20*14mm

        產品重量:1.2±0.1g

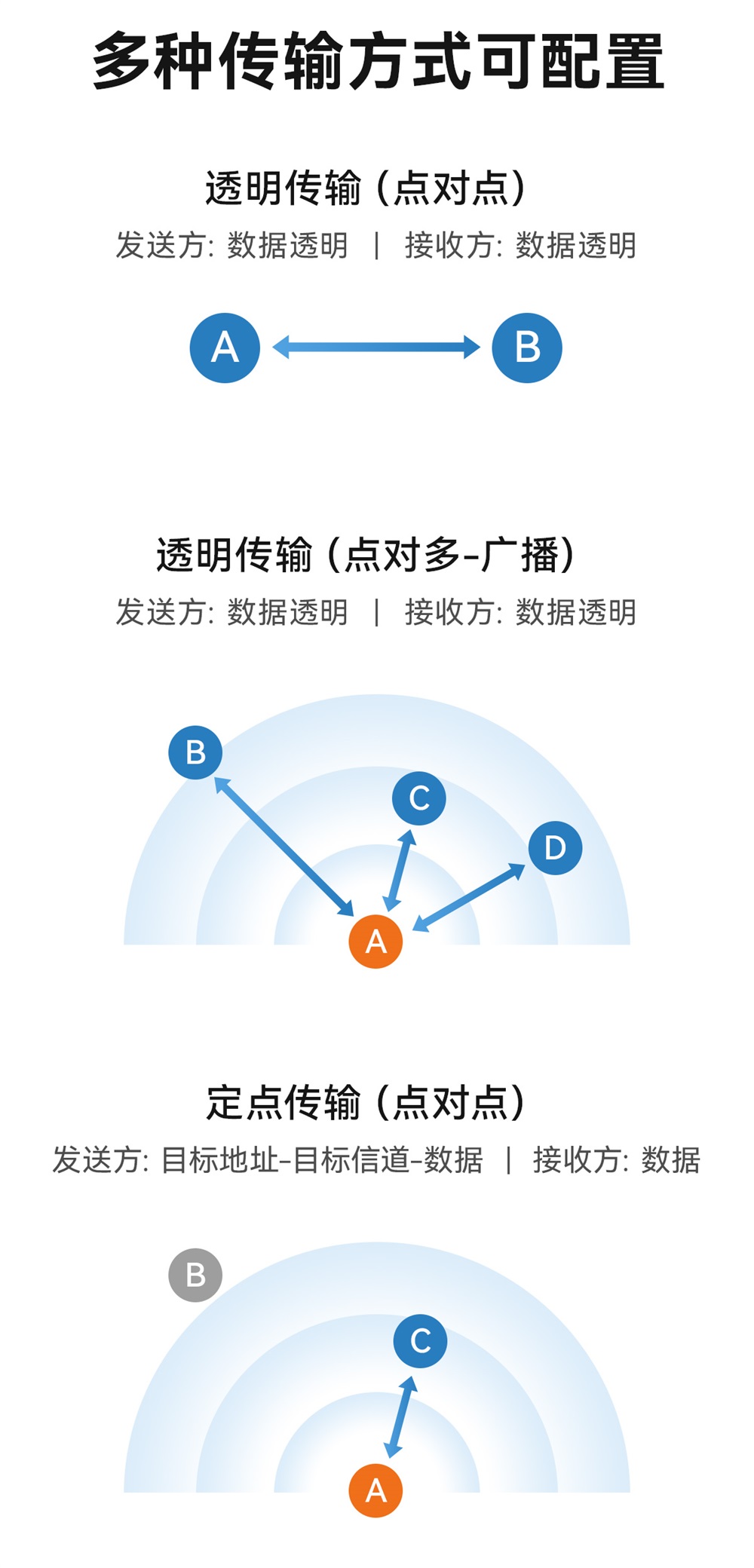

        產品簡介:E35-2G4T20SX是基于泰凌微電子(Telink)公司的TLSR8208芯片方案設計的全新一代的2.4GHz頻段、20dBm的無線串口模組。具有多種傳輸方式,工作在 2400~2480MHz頻段,采用標準郵票孔貼片封裝,具備 UART 通信接口,方便用戶開發使用。無線模塊是工作在 ISM 頻段的無線數據傳輸模組,支持無線透?jìng)?、定點發送、廣播發送、串口升級、通信加密等功能,可提供定制開發服務。

        1.E22-400T22S
        2.E104-BT52

        E35-2G4T20SX 高性能無線模塊 (1)
        E35-2G4T20SX 高性能無線模塊 (2)
        E35-2G4T20SX 高性能無線模塊 (3)
        E35-2G4T20SX 高性能無線模塊 (4)
        E35-2G4T20SX 高性能無線模塊 (5)
        E35-2G4T20SX 高性能無線模塊 (6)
        E35-2G4T20SX 高性能無線模塊 (7)
        E35-2G4T20SX 高性能無線模塊 (8)
        E35-2G4T20SX 高性能無線模塊 (9)
        E35-2G4T20SX 高性能無線模塊 (10)
        E35-2G4T20SX 高性能無線模塊 (11)
        E35-2G4T20SX 高性能無線模塊 (12)

        射頻參數參數值備注
        工作頻段2400~2480MHz支持ISM 頻段
        發射功率20 dBm軟件可調
        接收靈敏度-98 dBm空中速率500Kbps
        FIFO1024 Byte-
        最大數據包長48 Byte支持23Byte~48Byte包長大小,軟件可調,默認23Byte
        空中速率250Kbps~2Mbps軟件可調,默認空速250Kbps
        調制方式FSK-

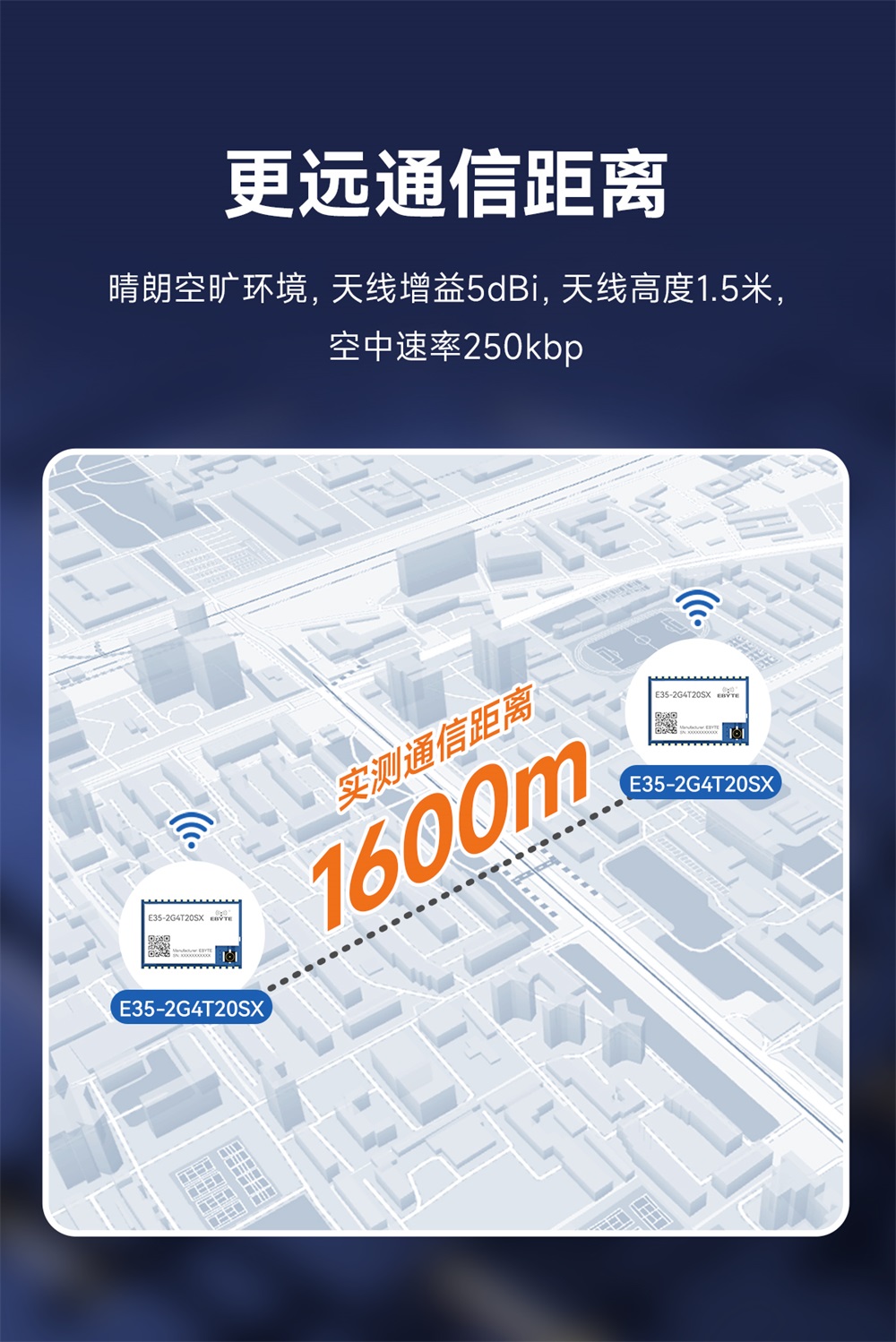

        通訊距離1.6km晴朗空曠環境,天線增益5dBi,天線高度1.5米,空中速率250kbps

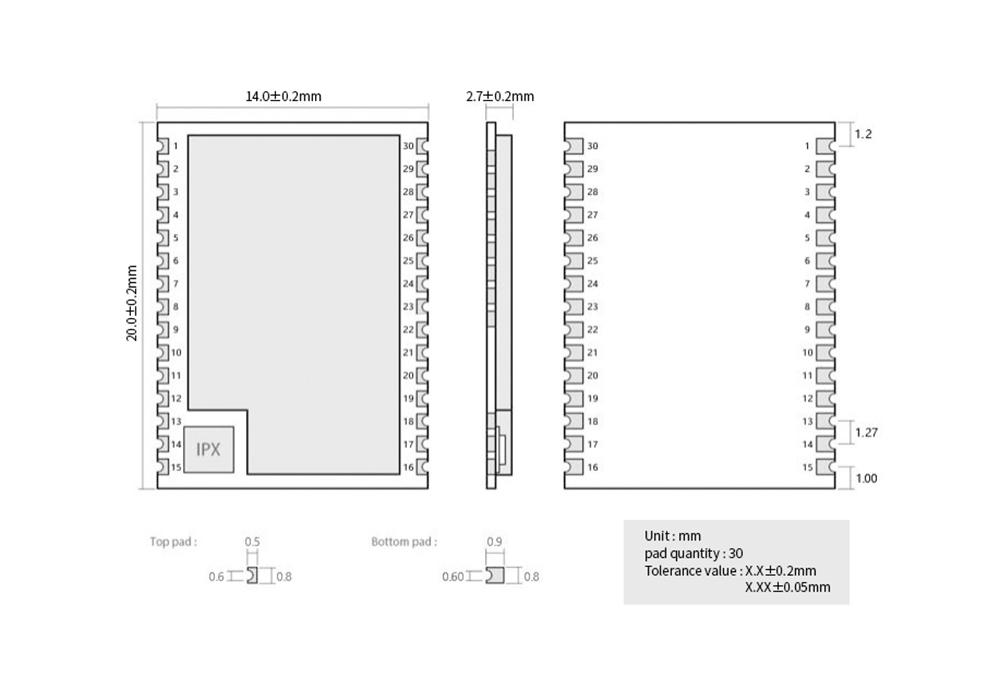

        硬件參數描述備注
        通信接口UART-
        封裝方式貼片式-
        接口形式郵票孔引腳間距1.27mm
        外形尺寸20.0*14.0mm

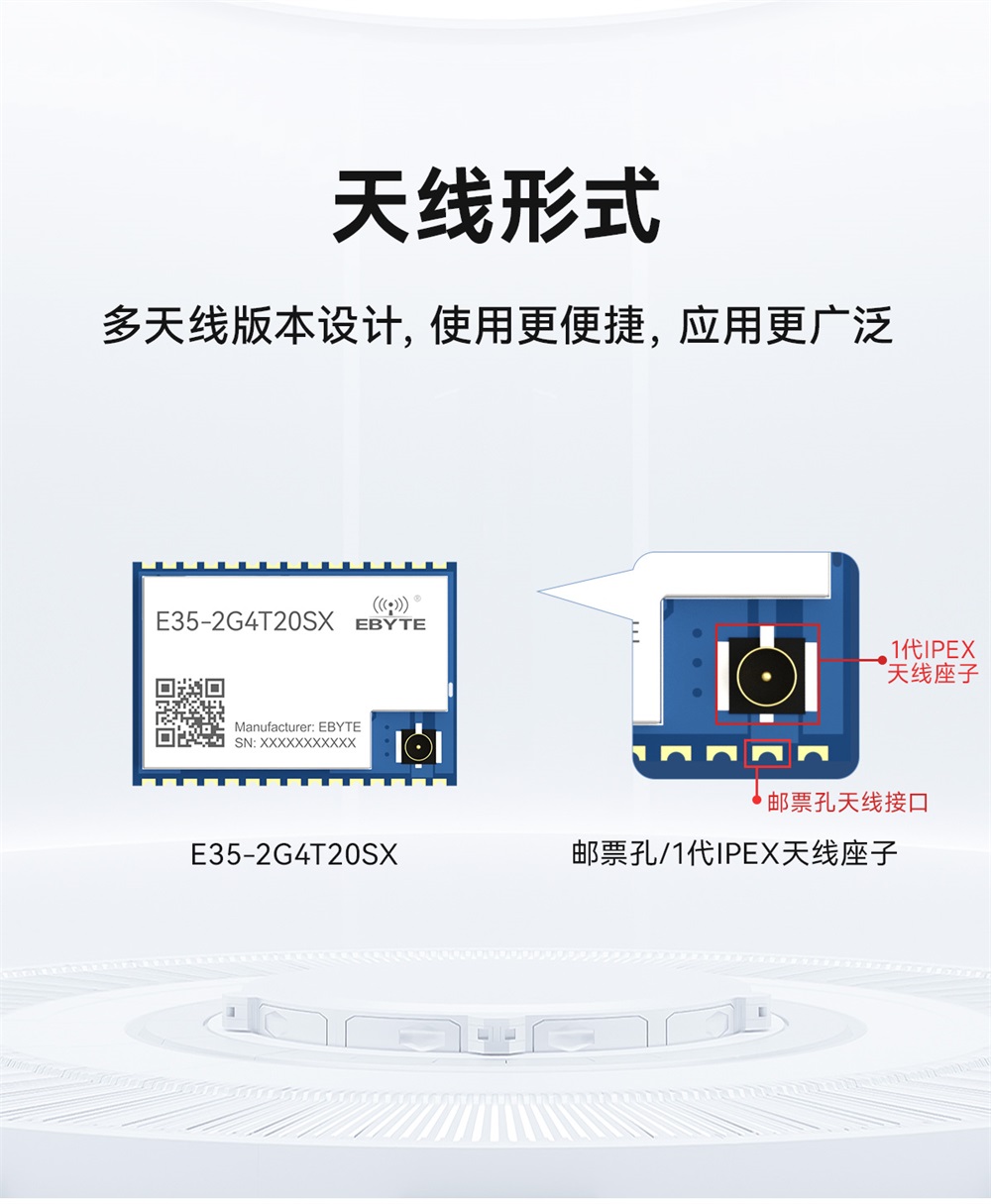

        天線形式IPEX 1代/郵票孔等效阻抗約50Ω
        產品凈重1.2g±0.1g


        電氣參數最小值典型值最大值單位備注
        電源電壓23.33.6V≥3.3V 可保證輸出功率,超過3.6V永久燒毀模塊
        通信電平-3.3-V使用5V TTL 建議加電平轉換,否則可能會損壞模組
        發射電流-190-mA3.3V供電,天線接口為標準50歐阻抗下,發射功率20dBm的瞬時功耗
        接受電流-20-mA-
        休眠電流-1.5-μA軟件關斷
        工作溫度-402085工業級設計
        工作濕度106090%-
        儲存溫度-4020125-


        引腳 E35-2G4T20SX


        引腳序號引腳名稱引腳方向引腳功能引腳用途
        1PB4輸入/輸出-暫未使用,建議NC
        2PB7輸入/輸出-暫未使用,建議NC
        3NC輸入/輸出-暫未使用,建議NC
        4NC輸入/輸出-暫未使用,建議NC
        5NC輸入/輸出-暫未使用,建議NC
        6NC輸入/輸出-暫未使用,建議NC
        7PC1輸入/輸出-暫未使用,建議NC
        8NC輸入/輸出-暫未使用,建議NC
        9PB6輸入/輸出串口UART_TXD,串口發送引腳
        10PB5輸入/輸出串口UART_RXD,串口接收引腳
        11WKP輸入喚醒引腳喚醒:下降沿;睡眠:上升沿。
        12NC輸入/輸出-暫未使用,建議NC
        13GND輸入電源地地線,連接到電源參考地
        14ANT輸入/輸出天線接口50Ω特性阻抗
        15GND輸入電源地地線,連接到電源參考地
        16NC輸入/輸出-暫未使用,建議NC
        17RESET輸入復位引腳復位引腳,默認高電平,低電平有效
        18NC輸入/輸出-暫未使用,建議NC
        19NC輸入/輸出-暫未使用,建議NC
        20NC輸入/輸出-暫未使用,建議NC
        21NC輸入/輸出-暫未使用,建議NC
        22PD4輸入/輸出-E35-2G4T20SX暫未使用,建議NC;E35-2G4T27SX內部已使用該引腳,必須NC
        23PB3輸入/輸出-暫未使用,建議NC
        24PD6輸入/輸出-暫未使用,建議NC
        25PD7輸入/輸出-暫未使用,建議NC
        26PA7輸入/輸出-暫未使用,建議NC
        27GND輸入-地線,連接到電源參考地
        28VCC輸入電源正極電源VCC,根據不同型號進行電源設計
        29SWS-
        調試引腳
        30PB2輸入/輸出-暫未使用,建議NC


               在線購買
             【億佰特官方淘寶店】:https://detail.taobao.com
             【京東商城】:https://ebyte.jd.com
             【官方淘寶】:https://item.taobao.com
             【阿里巴巴】:https://detail.1688.com


               批量采購/定制產品
             【銷售專線】:4000-330-990         7x24小時銷售服務熱線
             【聯系郵箱】:support@cdebyte.com


               技術咨詢
             【在線提交】:http://www.sunredled.com/apple-technology.html
             【聯系郵箱】:support@cdebyte.com
                   技術應用
            >      LoRa跳頻擴頻通信(FHSS)的無線技術原理
            >      無線通信秘密之跳頻擴頻技術
            >      什么是跳頻通信?與定頻通信相比有何優勢?
            >      無線模塊透明傳輸技術的物聯網應用案例
            >      無線模塊透明傳輸功能詳解
            >      工業級雙頻WiFi串口服務器實現數據雙向透明傳輸
            >      中繼組網、星型組網和Mesh自組網技術差異詳解
            >      無線模塊如何使用中繼組網功能教程干貨
            >      常見的中繼組網技術原理、應用與優缺點簡介
            >      無線模塊定點傳輸及空中喚醒應用
            >      4大通信技術在低功耗無線網絡中的作用
            >      什么是LPWAN?LPWAN低功耗廣域網技術有哪些?
            >      與傳統FSK/GFSK調制技術相比,LoRa的穿墻能力怎么樣?
            >      變頻技術之PWM調制技術與SPWM調制技術詳解
            >      GFSK調制、FLRC調制及LoRa調制方式優略勢詳解
            >      ASK、OOK、FSK、GFSK常見的無線調制方式匯總
            >      FEC前向糾錯 —— 漢明碼
            >      FEC前向糾錯編碼技術
           >      使用無線模塊的PCB布線指南
           >      天線對無線模塊通信距離的影響
           >      通信電平轉換指南
           >      通信距離與哪些因素相關
           >      芯片為什么這么難造 做完這些堪稱神跡
           >      無線模塊清潔、維護保養的技巧方法
        產品
        型號

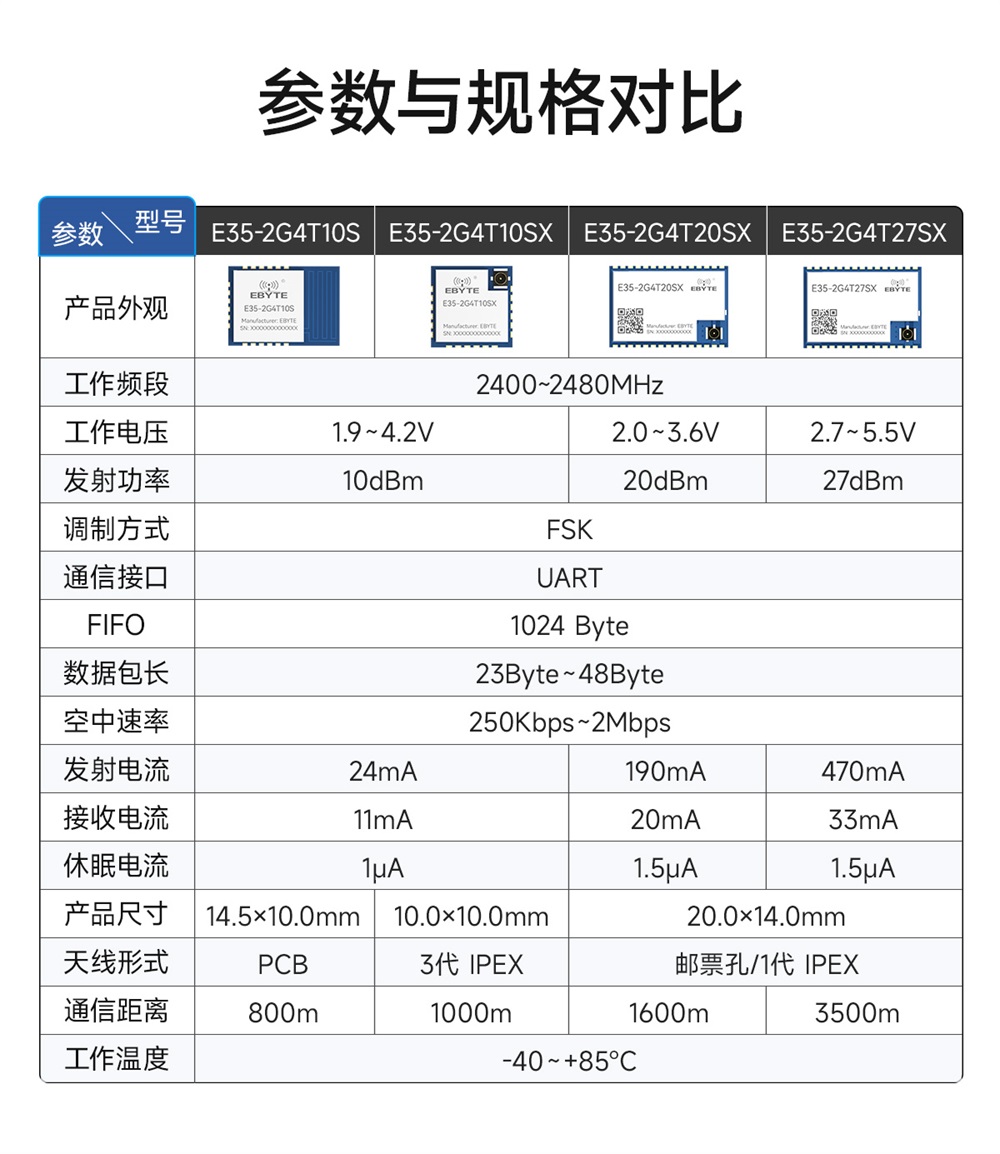

        接口類型 芯片方案 工作頻率Hz 發射功率dBm 通信距離km 空中速率bps 封裝形式 產品尺寸mm 產品特點技術
