通信接口：UART
工作頻率：2.4GHz
發射功率：6dBm
通信距離：0.23km
產品尺寸：16 * 23mm

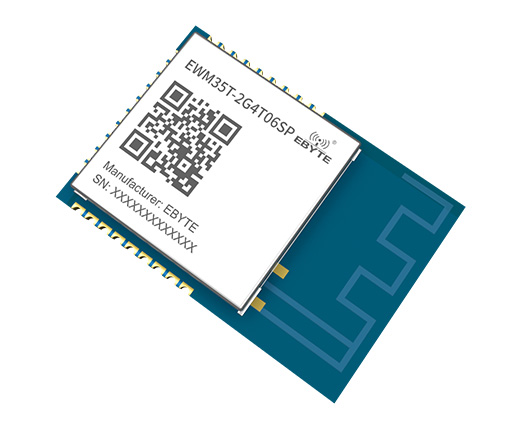

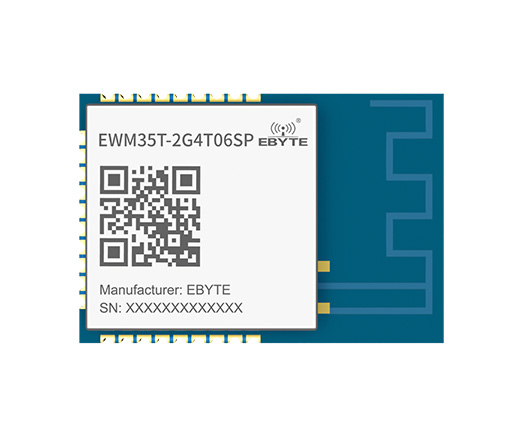

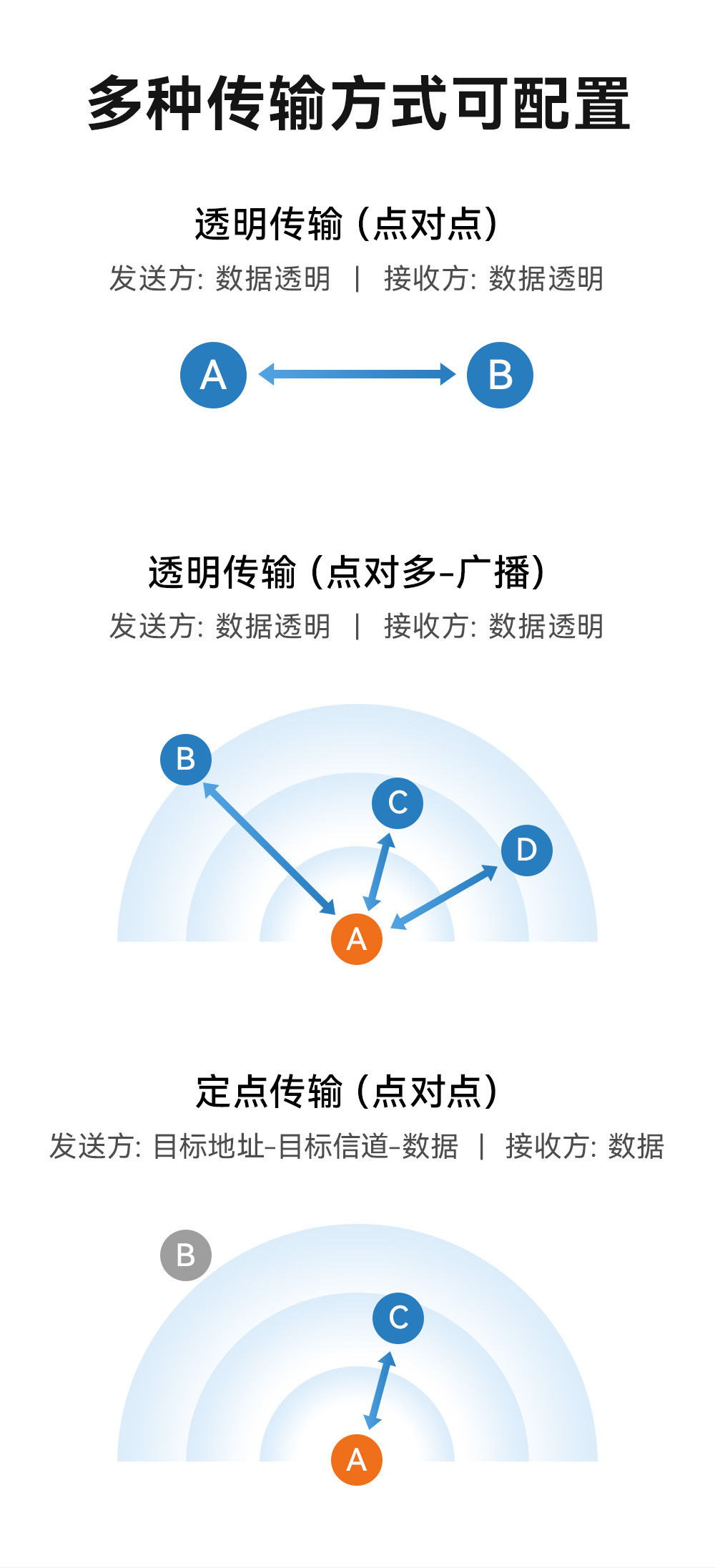

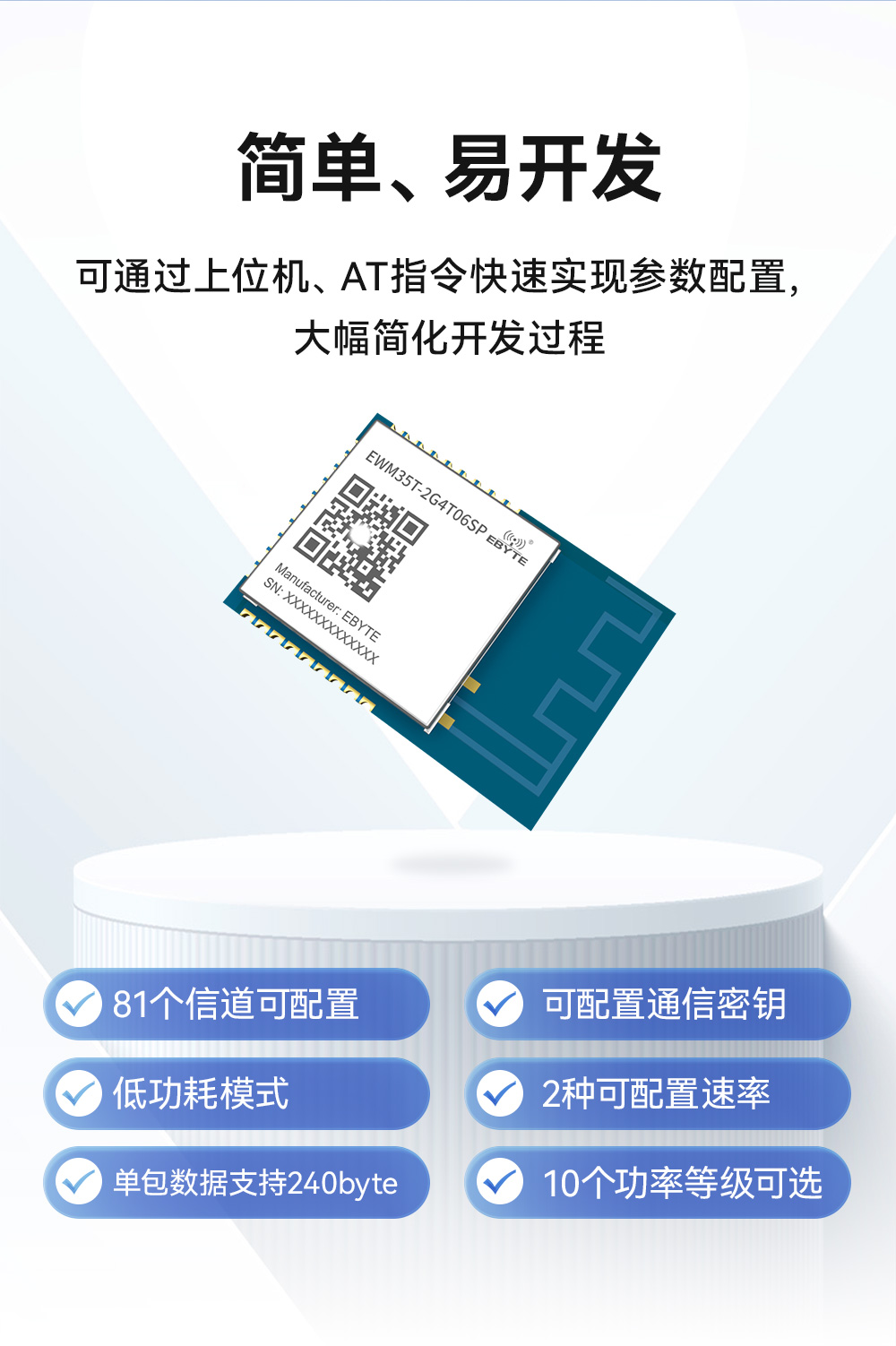

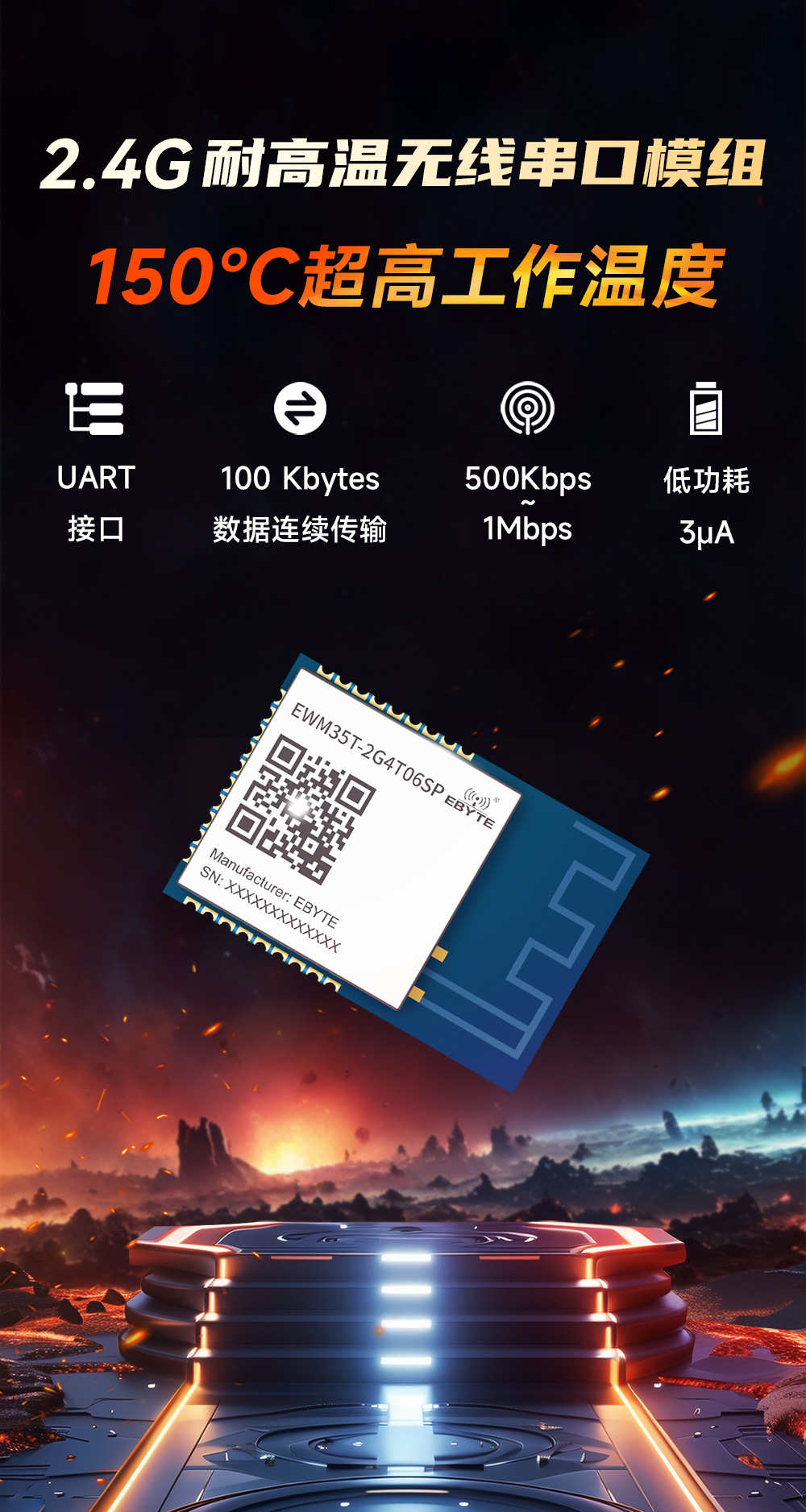

產品簡介：EWM35T-2G4T06SP系列是億佰特設計的全新一代的2.4GHz耐高溫?zé)o線串口模組。具有多種傳輸方式，工作在2400~2480MHz頻段，采用標準郵票孔貼片封裝，具備UART通信接口，方便用戶開發使用。支持無線透傳、定點發送、廣播發送、串口升級、通信加密等功能，可提供定制開發服務。

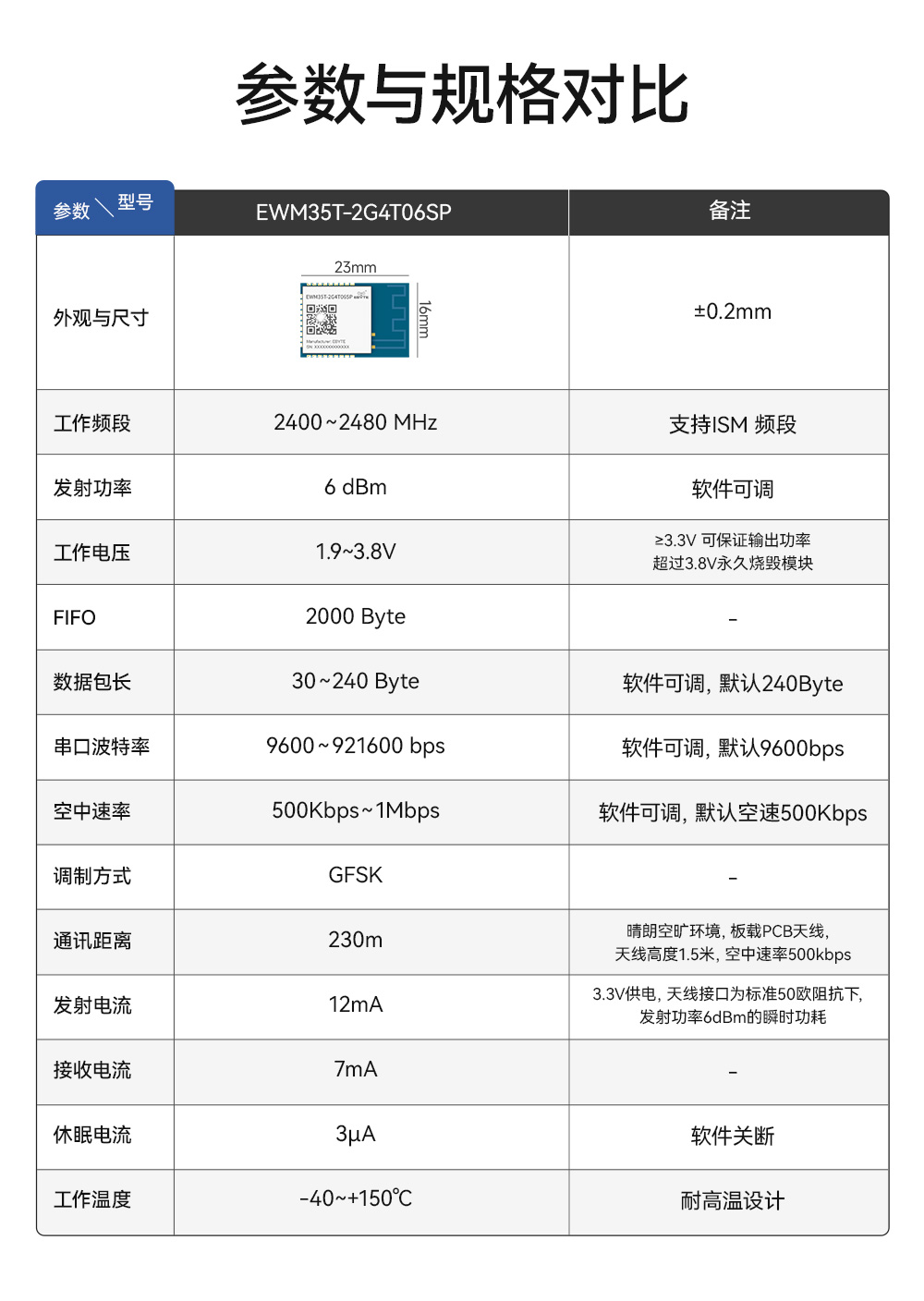

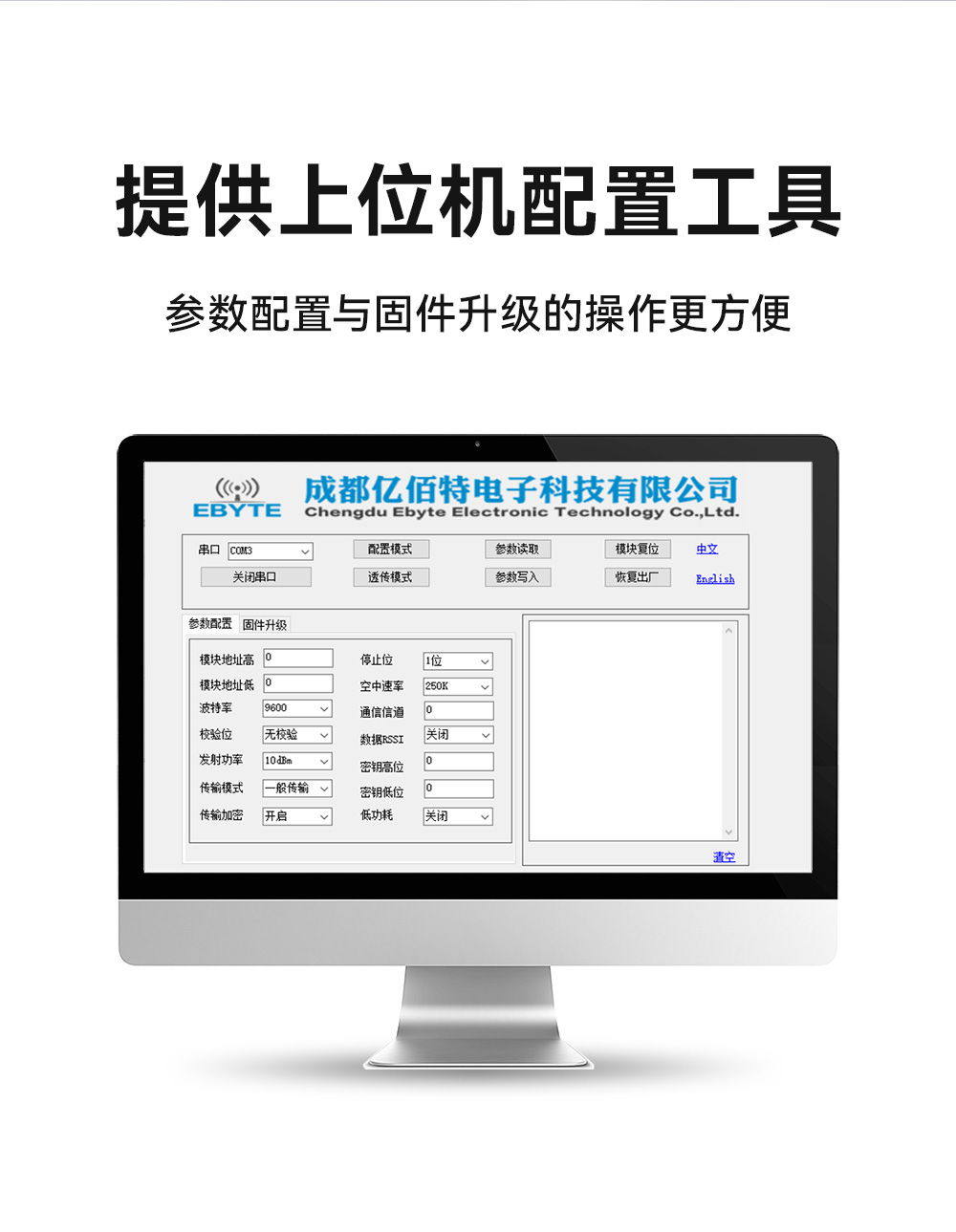

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400～2480 MHz | 支持 ISM 頻段 |
| 發射功率 | 6 dBm | 軟件可調 |
| 接收靈敏度 | -98 dBm | 空中速率 500Kbps |
| FIFO | 2000 Byte | - |
| 數據包長 | 30~240 Byte | 軟件可調，默認 240Byte |
| 串口波特率 | 9600-921600 bps | 軟件可調，默認9600bps |
| 空中速率 | 500Kbps~1Mbps | 軟件可調，默認空速 500Kbps |
| 調制方式 | GFSK | - |

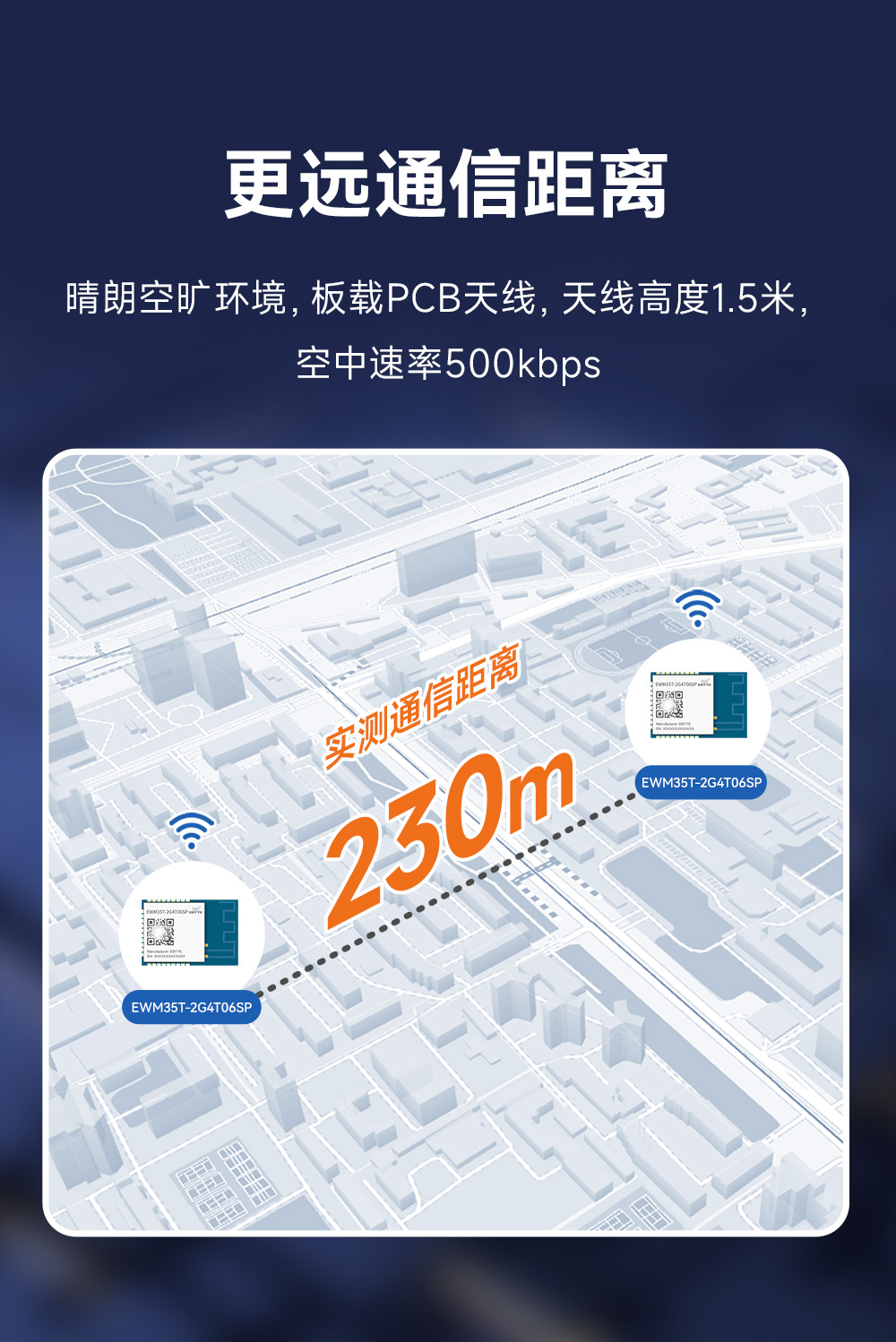

| 通訊距離 | 230m | 晴朗空曠環境，板載PCB天線，天線高度1.5米，空中速率500kbps |
| 硬件參數 | 描述 | 備注 |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |

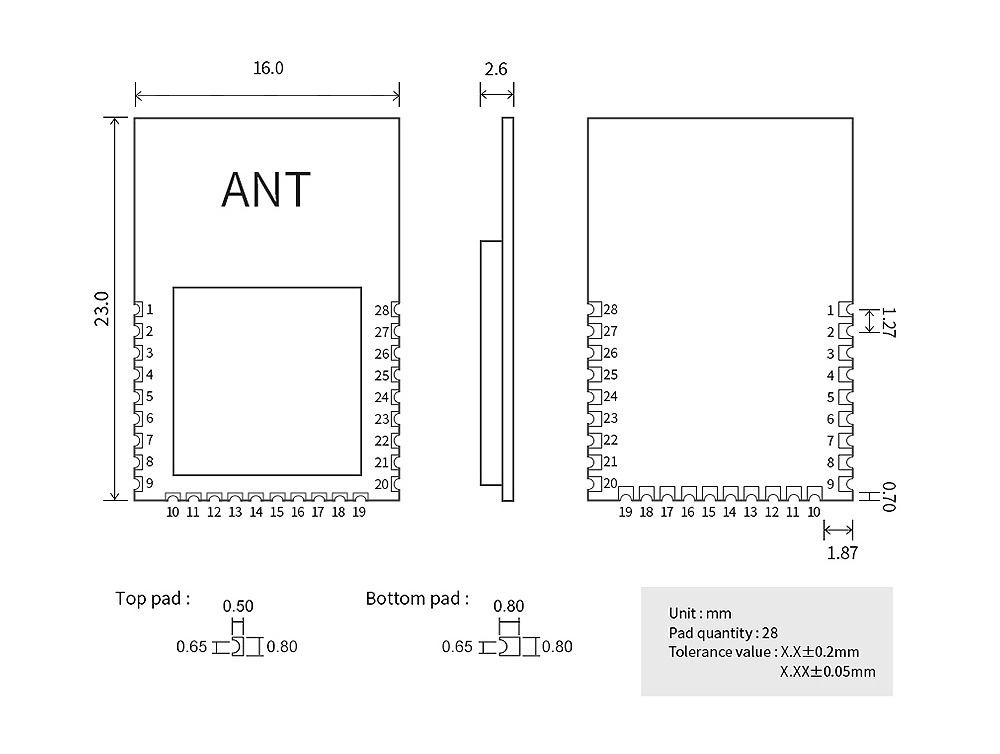

| 接口方式 | 郵票孔 | 引腳間距 1.27mm |
| 外形尺寸 | 23.0*16.0mm | ±0.2mm |
| 天線形式 | PCB 板載天線 | 等效阻抗約 50Ω |
| 產品凈重 | 1.2g | ±0.1g |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 1.9 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率，超過 3.8V 永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 建議加電平轉換，否則可能會損壞模組 |
| 發射電流 | - | 12 | - | mA | 3.3V 供電，天線接口為標準 50 歐阻抗下，發射功率 10dBm 的瞬時功耗 |
| 接收電流 | - | 7 | - | mA | - |
| 休眠電流 | - | 3 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | 150 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 150 | ℃ | - |

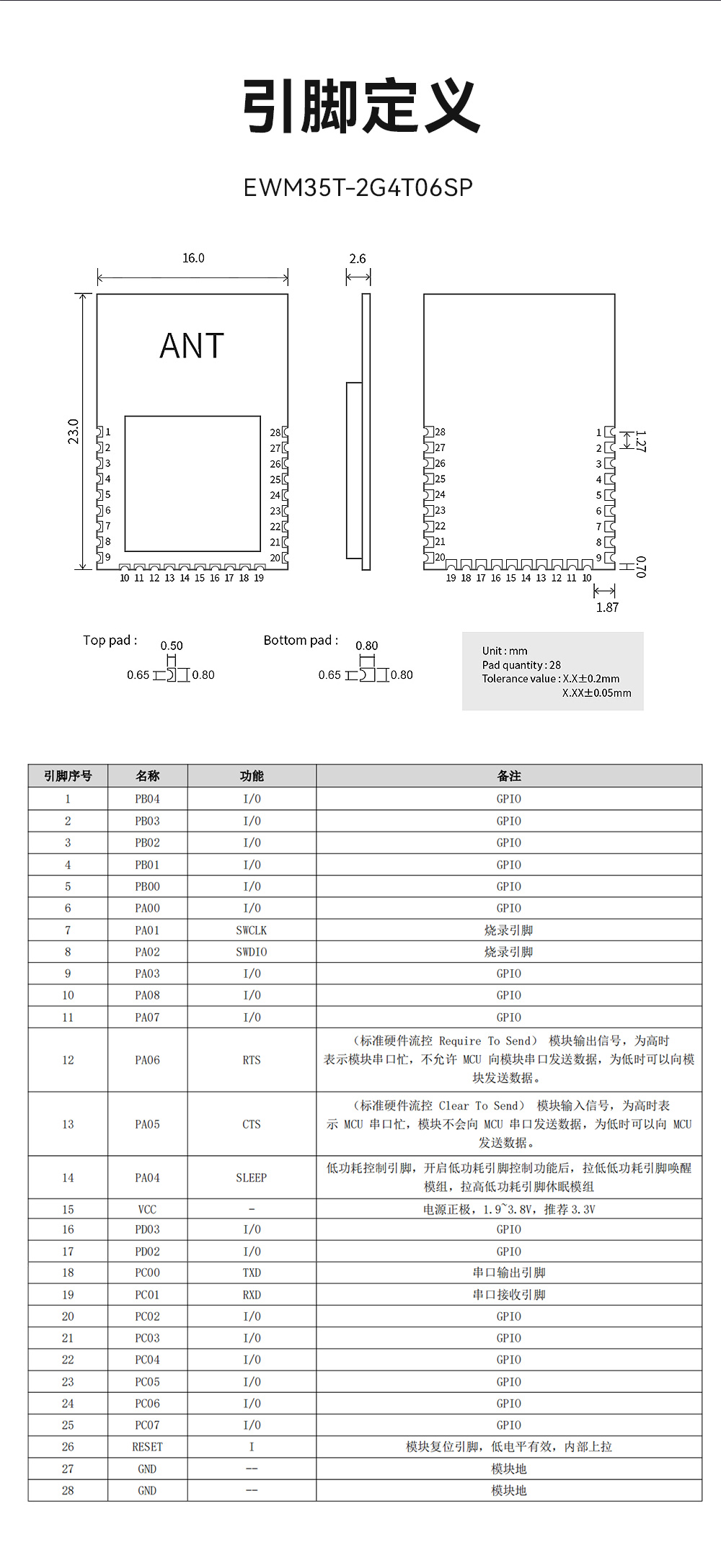

| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | PB04 | I/0 | GPIO |
| 2 | PB03 | I/0 | GPIO |
| 3 | PB02 | I/0 | GPIO |
| 4 | PB01 | I/0 | GPIO |
| 5 | PB00 | I/0 | GPIO |
| 6 | PA00 | I/0 | GPIO |
| 7 | PA01 | SWCLK | 燒錄引腳 |
| 8 | PA02 | SWDIO | 燒錄引腳 |
| 9 | PA03 | I/0 | GPIO |
| 10 | PA08 | I/0 | GPIO |
| 11 | PA07 | I/0 | GPIO |
| 12 | PA06 | RTS | （標準硬件流控Require To Send）模塊輸出信號，為高時表示模塊串口忙，不允許 MCU向模塊串口發送數據，為低時可以向模塊發送數據。 |
| 13 | PA05 | CTS | （標準硬件流控Clear To Send）模塊輸入信號，為高時表示MCU串口忙，模塊不會向MCU串口發送數據，為低時可以向MCU發送數據。 |
| 14 | PA04 | SLEEP | 低功耗控制引腳，開啟低功耗引腳控制功能，拉低低功耗引腳喚醒模組，拉高低功耗引腳休眠模組， |
| 15 | VCC | - | 電源正極，1.71~3.8V，推薦 3.3V |
| 16 | PD03 | I/0 | GPIO |
| 17 | PD02 | I/0 | GPIO |
| 18 | PC00 | TXD | 串口輸出引腳 |
| 19 | PC01 | RXD | 串口接收引腳 |
| 20 | PC02 | I/0 | GPIO |
| 21 | PC03 | I/0 | GPIO |
| 22 | PC04 | I/0 | GPIO |
| 23 | PC05 | I/0 | GPIO |
| 24 | PC06 | I/0 | GPIO |
| 25 | PC07 | I/0 | GPIO |
| 26 | RESET | I | 模塊復位引腳，低電平有效，內部上拉 |
| 27 | GND | -- | 模塊地 |
| 28 | GND | -- | 模塊地 |
