| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 出廠默認 2.4GHz（16MHz晶振） |
| 發射功率 | 20 dBm | 最大功率（約100mW） |
| 接收靈敏度 | -96 dBm | 空速 250kbps |
| 空中速率 | 250k~2Mbps | 出廠默認 250kbps |
| 實測距離 | 2000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |

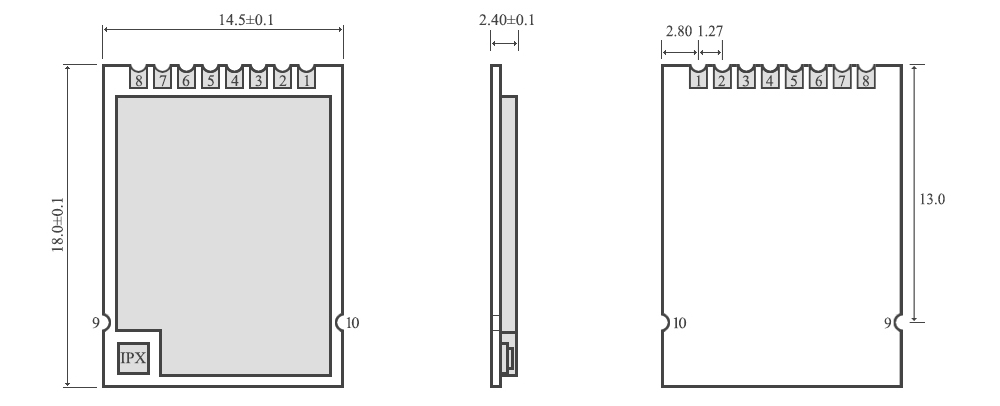

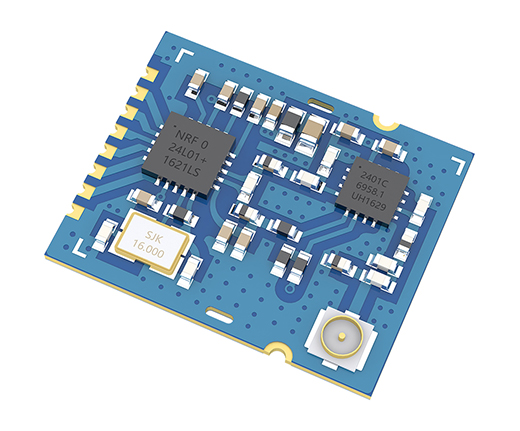

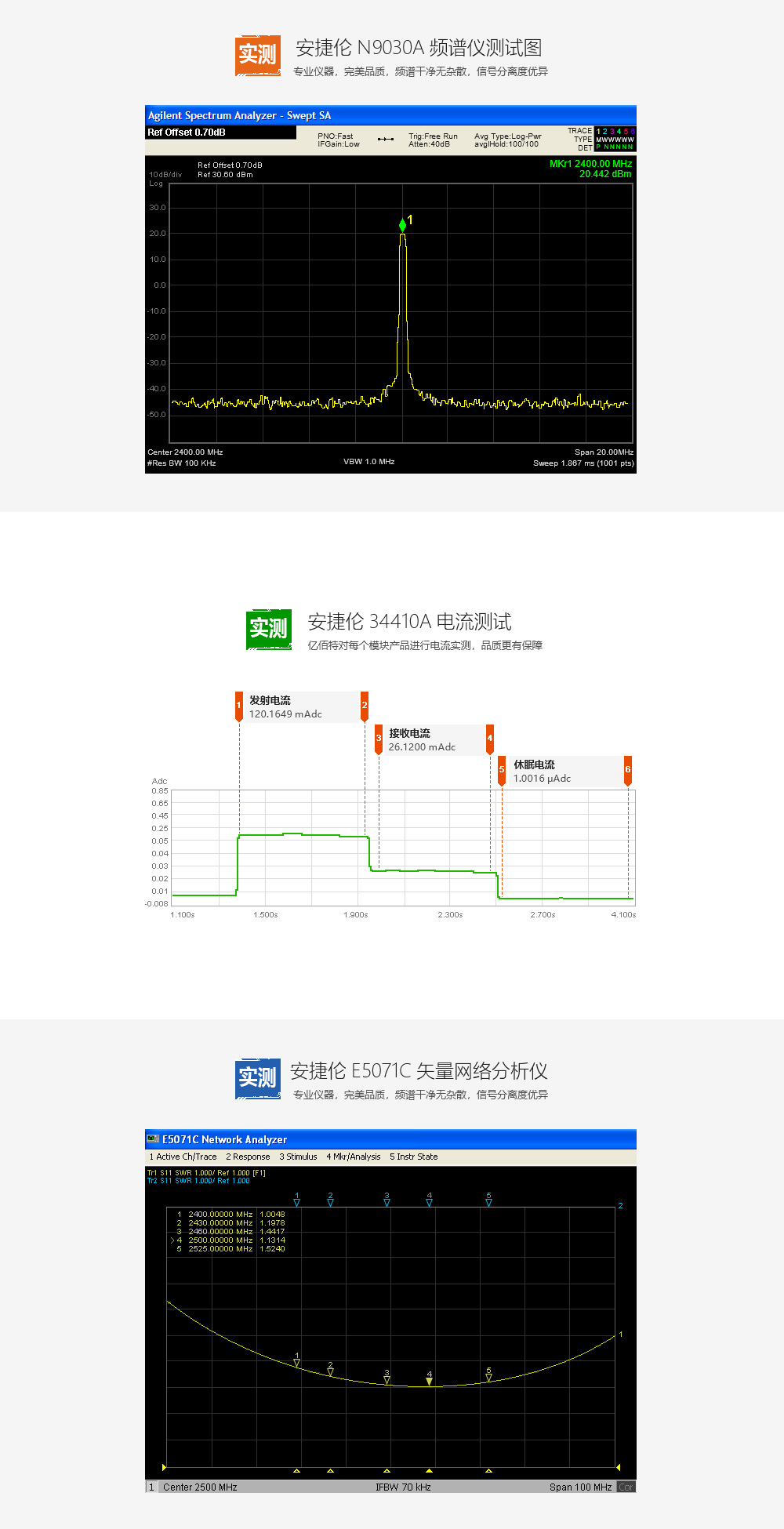

| 尺寸大小 | 14.5*18 mm | 不含SMA |
| 天線形式 | IPEX | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.0 | 3.3 | 3.6 | V | |
| 通信電平 | 2.0 | 3.3 | 3.6 | V | |
| 發射電流 | 110 | 120 | 130 | mA | 20dBm（100mW） |
| 接收電流 | 24 | 26 | 28 | mA | |
| 休眠電流 | 0.5 | 1.0 | 2.0 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

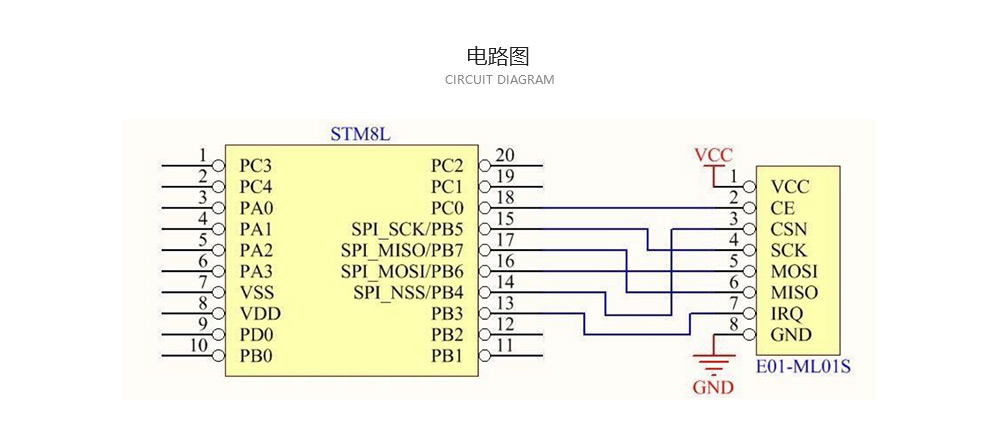

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須2.0~3.6V之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E01-ML01SP4_Usermanual_CN  |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【通信例程】ACK_Demo |
| 【封裝文件】Pcb_E01-ML01SP4 |
| 【測試底板】E06-TB01 |
| 【芯片資料】nRF24L01P |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：這個模塊是否可以用5V電平的單片機嗎？手冊上說是兼容部分5V通信的，我們用的單片機型號是：STC12C5A60S2 |
| 答：可以的，建議信號線都串聯個1K電阻。 |

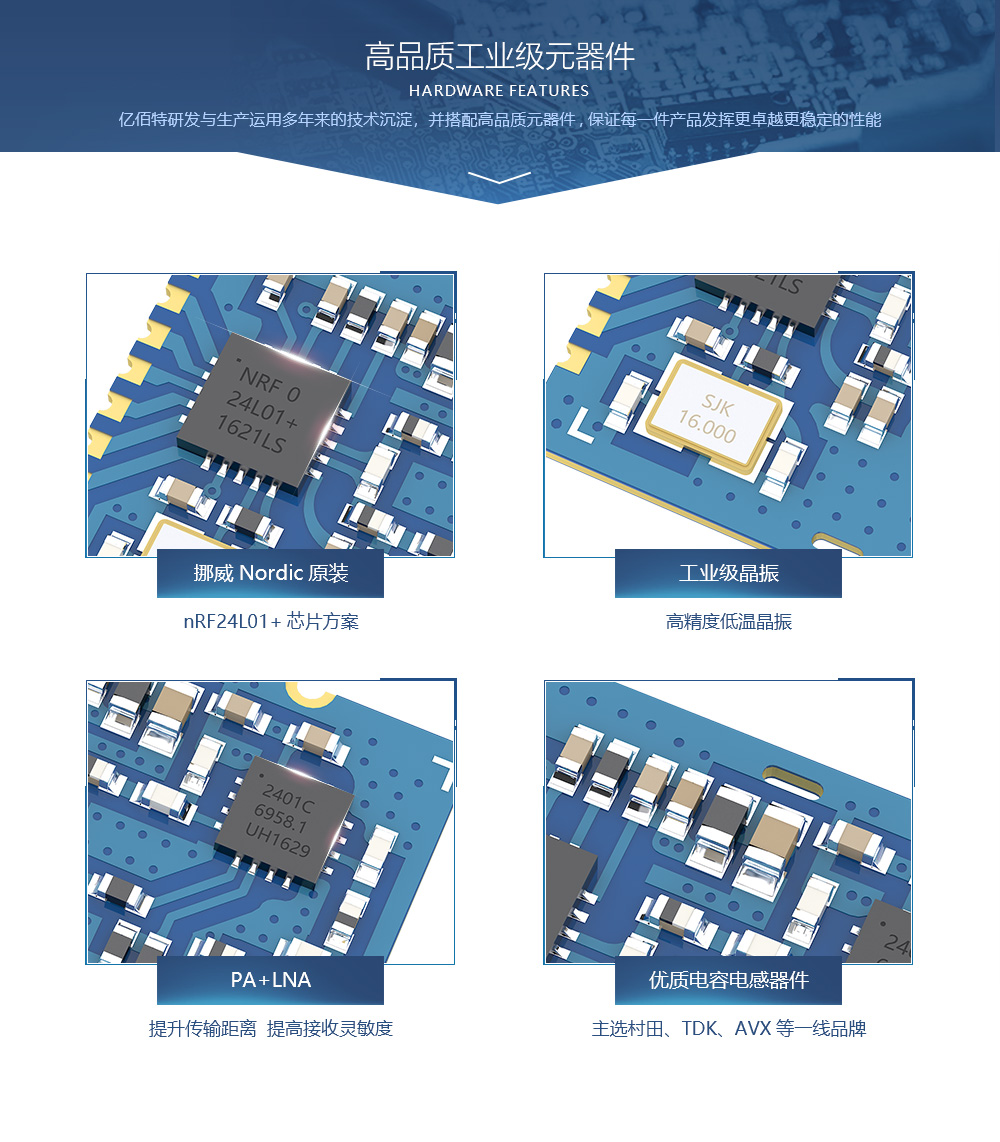

| ★ 問：這個模塊是用的是什么功放芯片？ |
| 答：RFX2401C |
| ★ 問：關于nRF24L01P、nRF24LE1、nRF24LU1的區別？ |
| 答：1. nRF24L01P、nRF24LE1、nRF24LU1均是挪威Nordic公司出品射頻芯片；2. nRF24LE1集成了nRF24L01P和51單片機；3. nRF24LU1集成了nRF24L01P和51單片機，并且支持USB；4. nRF24L01P、nRF24LE1、nRF24LU1三款射頻芯片經調試后均可以互通。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E01-ML01IPX | SPI | nRF24L01P | 2.4G | 0 | 0.2 | 250~2M | 貼片 | 12*19 | 小體積貼片型，外置天線 | ||
| E01-2G4M27S | SPI | nRF24L01P | 2.4G | 27 | 2.2 | 250~2M | 貼片 | 14*23 | 抗干擾，自帶PCB天線 | ||
| E01-2G4M27SX | SPI | nRF24L01P | 2.4G | 27 | 4 | 250~2M | 貼片 | 18*14.5 | 距離遠，抗干擾能力強 | ||
| E01-2G4M01S1B | SPI | - | 2.4G | 5 | 0.2 | 250~2M | 貼片 | 12 * 19 | 超小體積貼片型，PCB天線 | ||
| E01-2G4M20S1B | SPI | - | 2.4G | 20 | 1.0 | 250~2M | 貼片 | 14*23 | 小體積貼片型，PCB天線 | ||
| E01-2G4M13S | SPI | nRF24L01P | 2.4G | 13 | 0.8 | 250~2M | 貼片 | 14*23 | 小體積貼片型，板載天線 | ||
| E01-2G4M27D | SPI | nRF24L01P | 2.4G | 27 | 5 | 250~2M | 直插 | 18*33.4 | 距離遠，抗干擾能力強 | ||
| E01-ML01S | SPI | nRF24L01P | 2.4G | 0 | 0.1 | 250k~2M | 貼片 | 12 * 19 | 小體積貼片型，板載天線 | ||
| E01-ML01DP5 | SPI | nRF24L01P | 2.4G | 20 | 2.5 | 250~2M | 直插 | 18*33.4 | 距離遠，抗干擾能力強 | ||
| E01-ML01DP4 | SPI | nRF24L01P | 2.4G | 20 | 1.8 | 250k~2M | 直插 | 15 * 27 | 小體積，便于嵌入開發 | ||
| E01-ML01SP4 | SPI | nRF24L01P | 2.4G | 20 | 2 | 250k~2M | 貼片 | 14.5 * 18 | 超小體積，超遠距離 | ||
| E01-ML01SP2 | SPI | nRF24L01P | 2.4G | 20 | 1.8 | 250k~2M | 貼片 | 12.8 * 25 | 雙天線，小體積易嵌入 | ||
| E01-ML01D | SPI | nRF24L01P | 2.4G | 0 | 0.1 | 250k~2M | 直插 | 12.6 * 22.6 | 小體積直插型，板載天線 |
