芯片方案：CC1352P
工作頻率：861~941MHz
發射功率：19dBm/5dBm
通信距離：1.5km/0.12km
產品尺寸：32*20mm
產品重量：2.8±0.1g

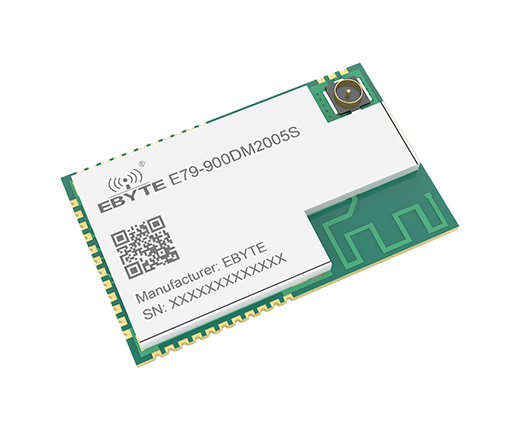

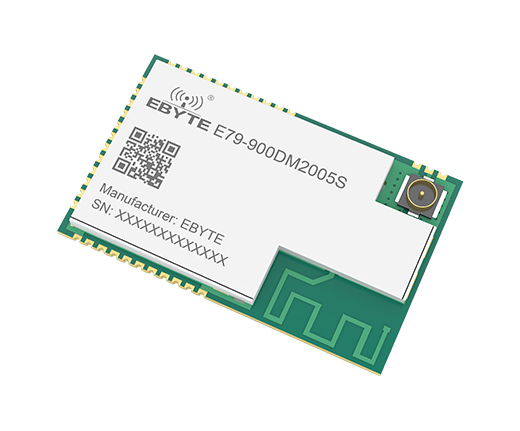

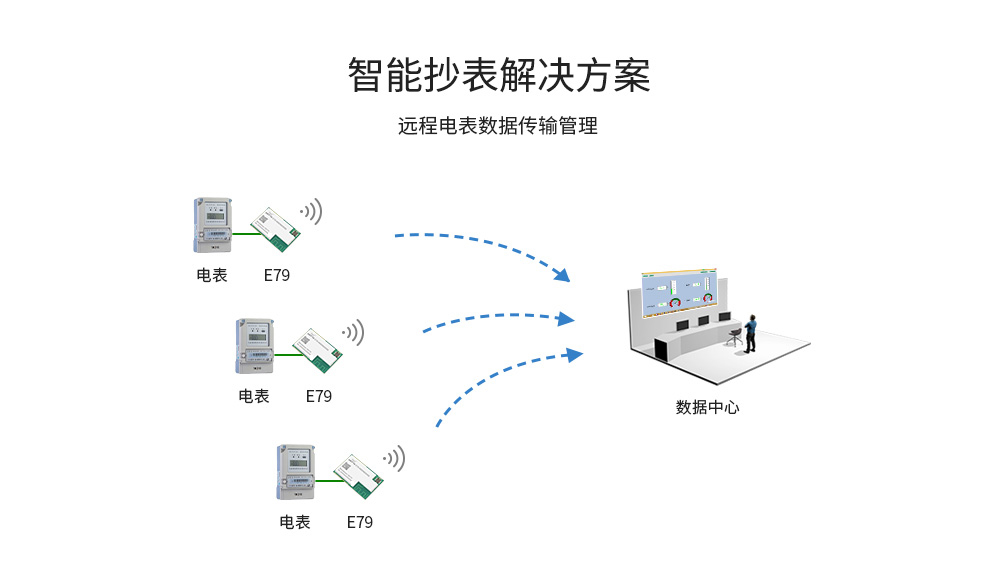

產品簡介：E79-900DM2005S是基于TI生產的CC1352P為核心自主研發的多協議SUB-1GHz和2.4GHz貼片式無線片上系統模塊，發射功率分別為20dBm 和5dBm，內部集成了ARM單片機及高性能無線收發器，采用工業級48MHz高精度低溫漂晶振。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 861~941 MHz | 支持 ISM 頻段 |
| 發射功率 | 19~19.5 dBm | - |
| 接收靈敏度 | -122 dBm | 空中速率為 2.5 kbps |

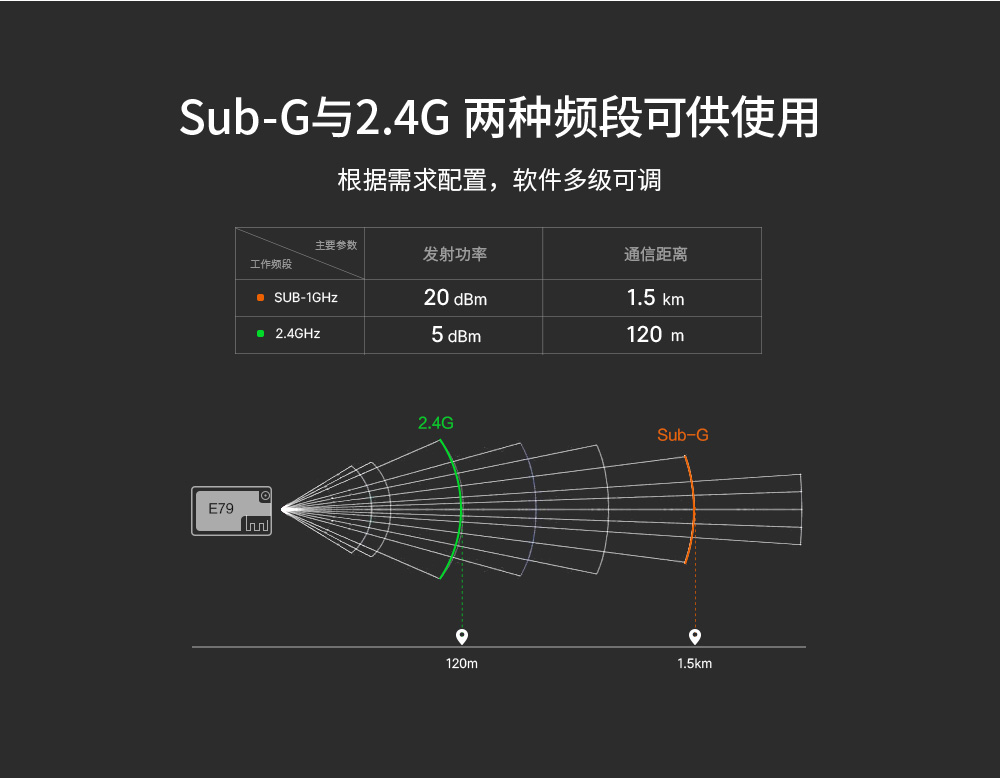

| 實測距離 | 1500米 | 晴朗空曠環境，天線增益5dBi，高度2.5m，空速1kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC1352P1F3RGZ | - |
| FLASH | 352 KB | - |
| RAM | 80 KB | - |

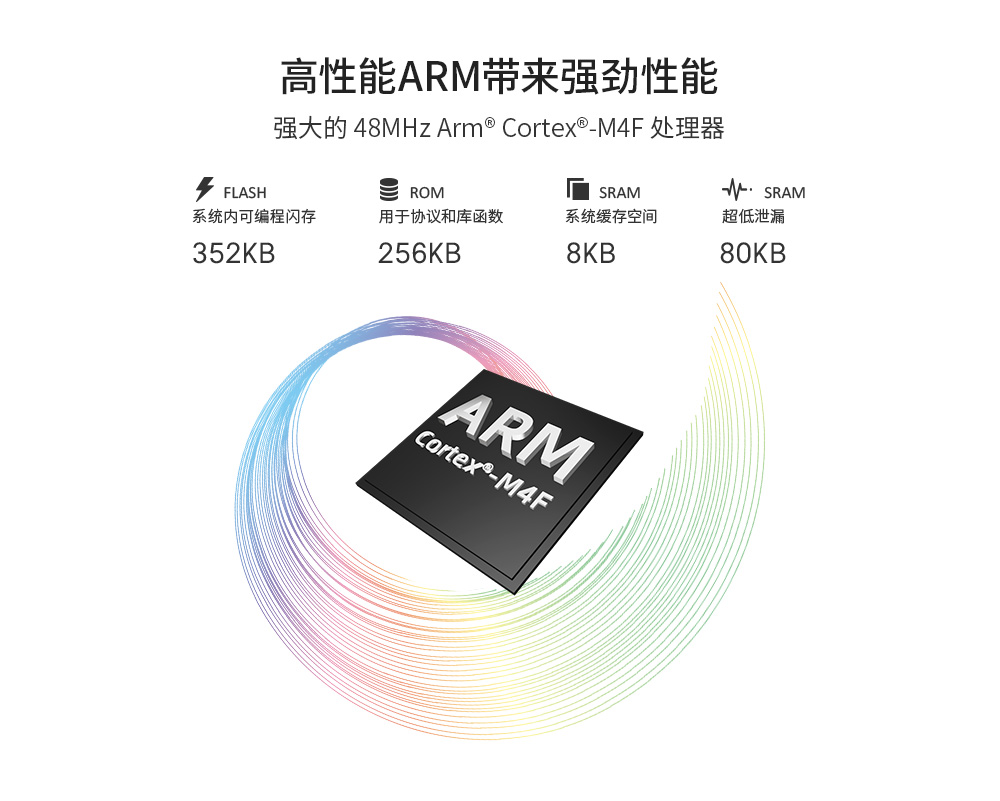

| 內核 | Arm ? Cortex ? -M4F | - |
| 尺寸大小 | 32*20 mm | - |

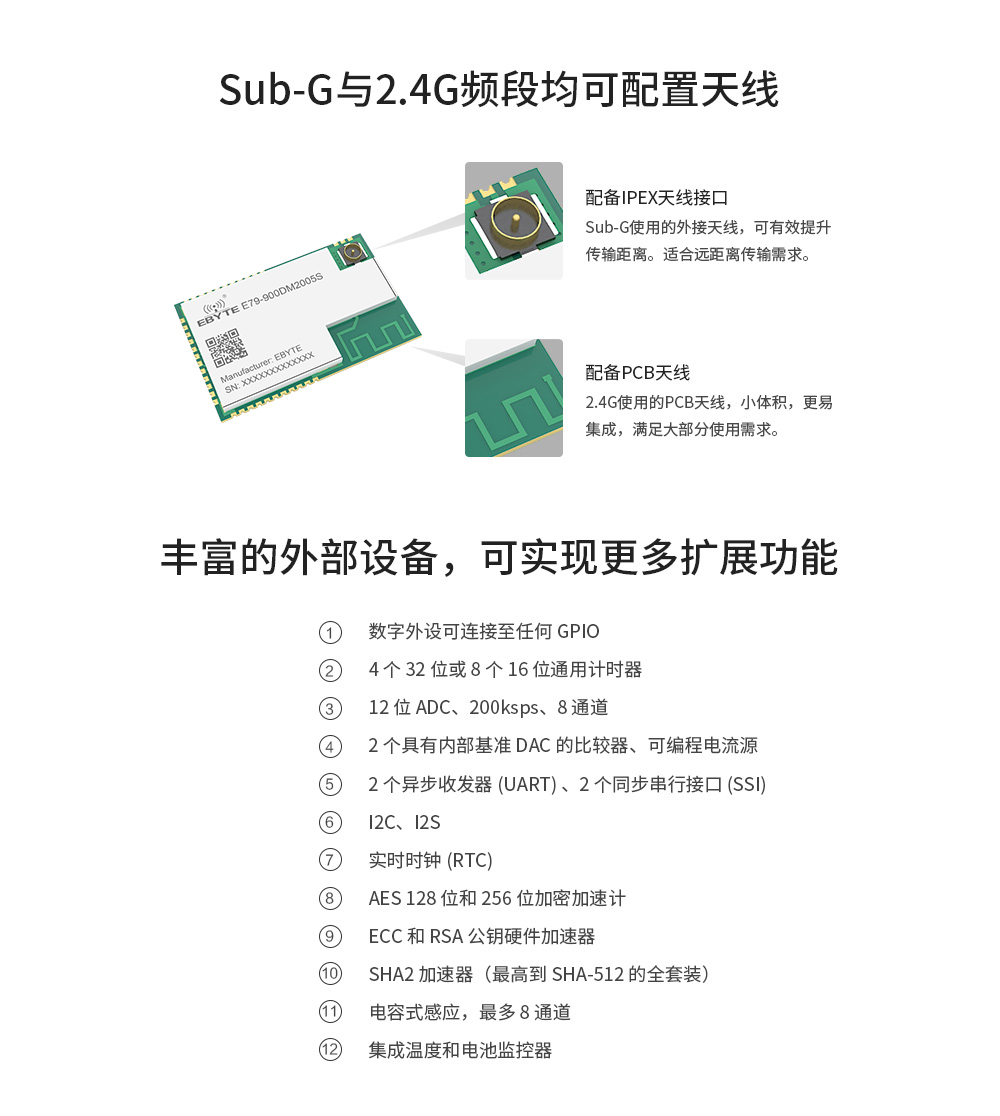

| 天線形式 | IPEX/郵票孔@sub-1G | 等效阻抗約 50Ω |
| 接口方式 | 1.27mm | 郵票孔 |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.1 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 75 | - | mA | 瞬時功耗 |
| 接收電流 | - | 6.5 | - | mA | - |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2360~2500 MHz | - |
| 發射功率 | 4~5 dBm | - |
| 接收靈敏度 | -103 dBm | 低功耗藍牙 5 編碼 |
| 實測距離 | 120米 | 朗空曠環境，天線增益 5dBi 天線高度 2.5 米，空中速率 1Mbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC1352P1F3RGZ | - |
| FLASH | 352 KB | - |
| RAM | 80 KB | - |
| 內核 | Arm ? Cortex ? -M4F | - |
| 尺寸大小 | 32*20 mm | - |
| 天線形式 | PCB 板載天線@2.4G | 等效阻抗約 50Ω |
| 接口方式 | 1.27mm | 郵票孔 |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 10.5 | - | mA | 瞬時功耗 |
| 接收電流 | - | 7.5 | - | mA | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 2 | ANT | 輸入/輸出 | SUB-1G 天線接口，郵票孔（50 歐姆特性阻抗） |
| 3 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 4 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 5 | DIO_7 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 6 | DIO_8 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 7 | DIO_9 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 8 | DIO_10 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 9 | DIO_11 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 10 | DIO_12 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 11 | DIO_13 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 12 | DIO_14 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 13 | DIO_15 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 14 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 15 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 16 | JTAG_TMSC | 輸入/輸出 | JTAG_TMSC |
| 17 | JTAG_TCKC | 輸入 | JTAG_TCKC |
| 18 | DIO_16 | 輸入/輸出 | 可配置的通用 IO 口、JTAG_TDO（CC1352P1F3RGZ 手冊） |
| 19 | DIO_17 | 輸入/輸出 | 可配置的通用 IO 口、JTAG_TDO（CC1352P1F3RGZ 手冊） |
| 20 | DIO_18 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 21 | DIO_19 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 22 | DIO_20 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 23 | DIO_21 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 24 | DIO_22 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 25 | RESET_N | 輸入 | 復位引腳 |
| 26 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 27 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 28 | DIO_23 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 29 | DIO_28 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 30 | DIO_27 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 31 | DIO_24 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 32 | DIO_25 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 33 | DIO_26 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 34 | DIO_29 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 35 | DIO_30 | 輸入/輸出 | 可配置的通用 IO 口（CC1352P1F3RGZ 手冊） |
| 36 | VCC | 輸入/輸出 | 模塊電源正參考電，電壓范圍 1.8～3.8V |
| 37 | GND | 輸入/輸出 | 地線，連接到電源參考地 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E79-900DM2005S | SoC | CC1352P | 868M | 19/5 | 1.5/0.12 | - | 貼片 | 32*20 | 雙頻，高性能ARM | ||
| E79-400DM2005S | SoC | CC1352 | 433M | 20/5 | 1.5/0.12 | - | 貼片 | 32*20 | 雙頻，高性能ARM |
