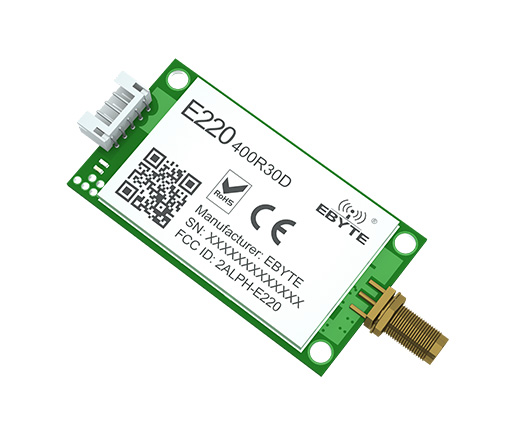

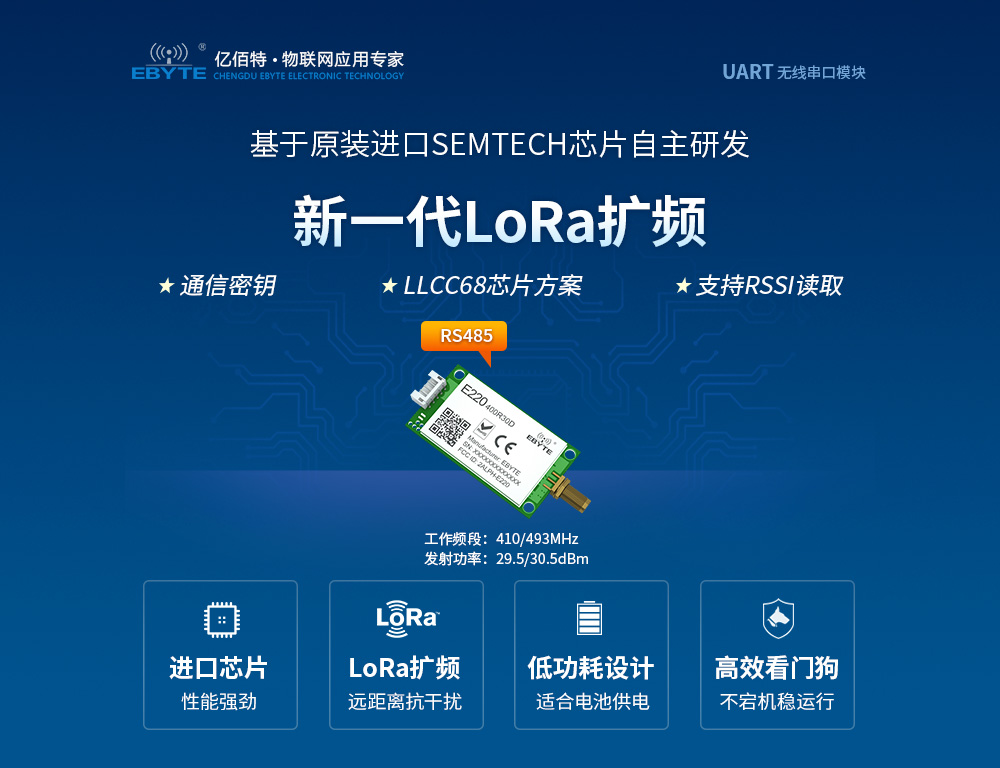

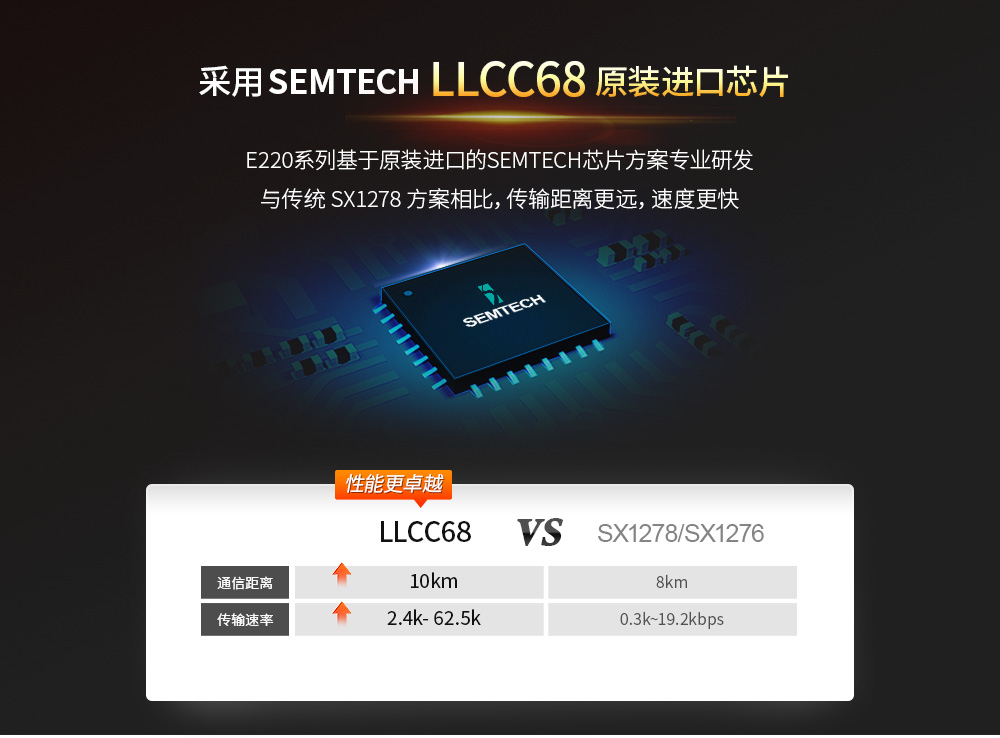

芯片方案：LLCC68
工作頻率：410.125~493.125MHz
發射功率：30dBm
通信距離：10km

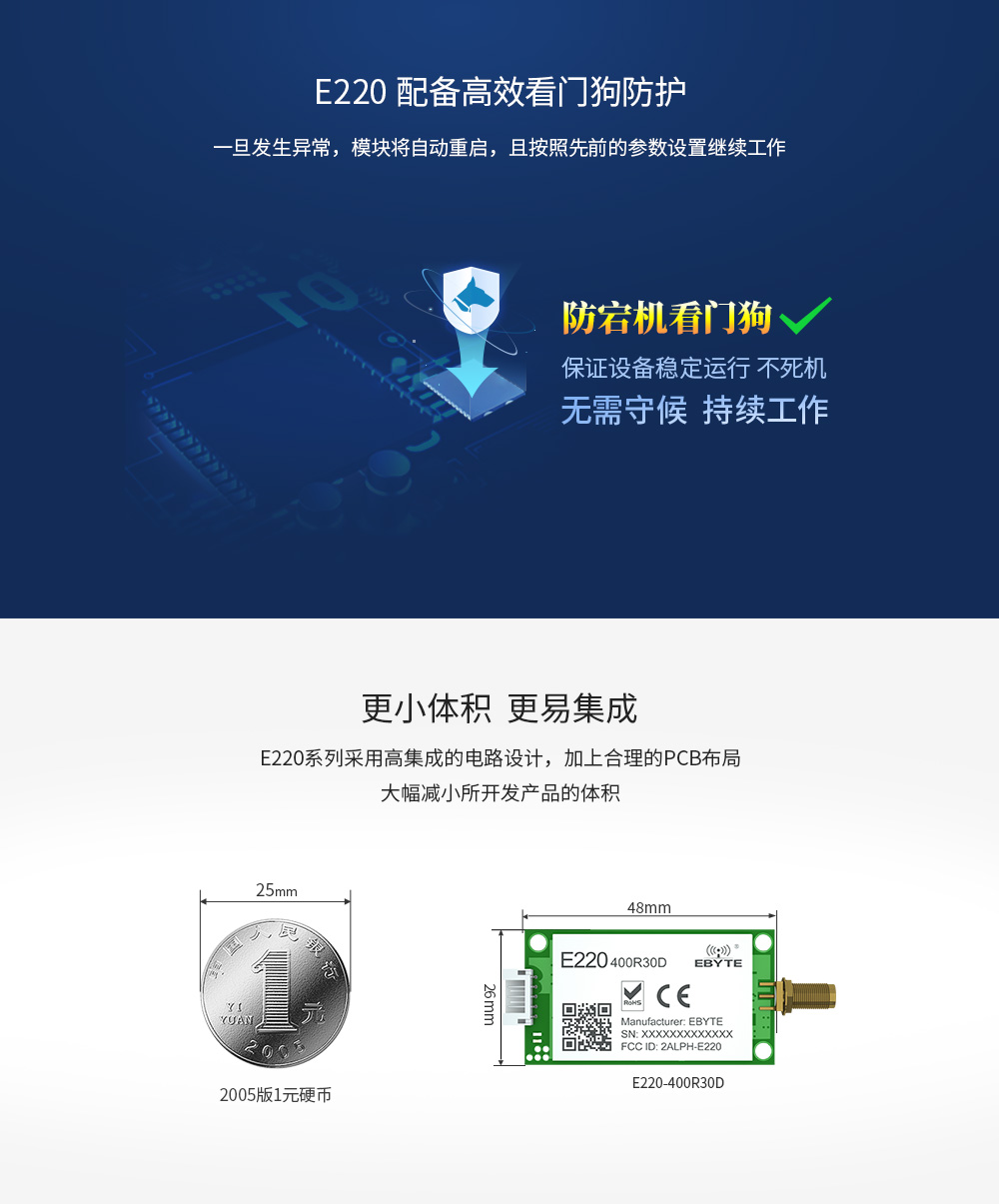

產品尺寸：26*48mm
產品重量：10.2±0.1g

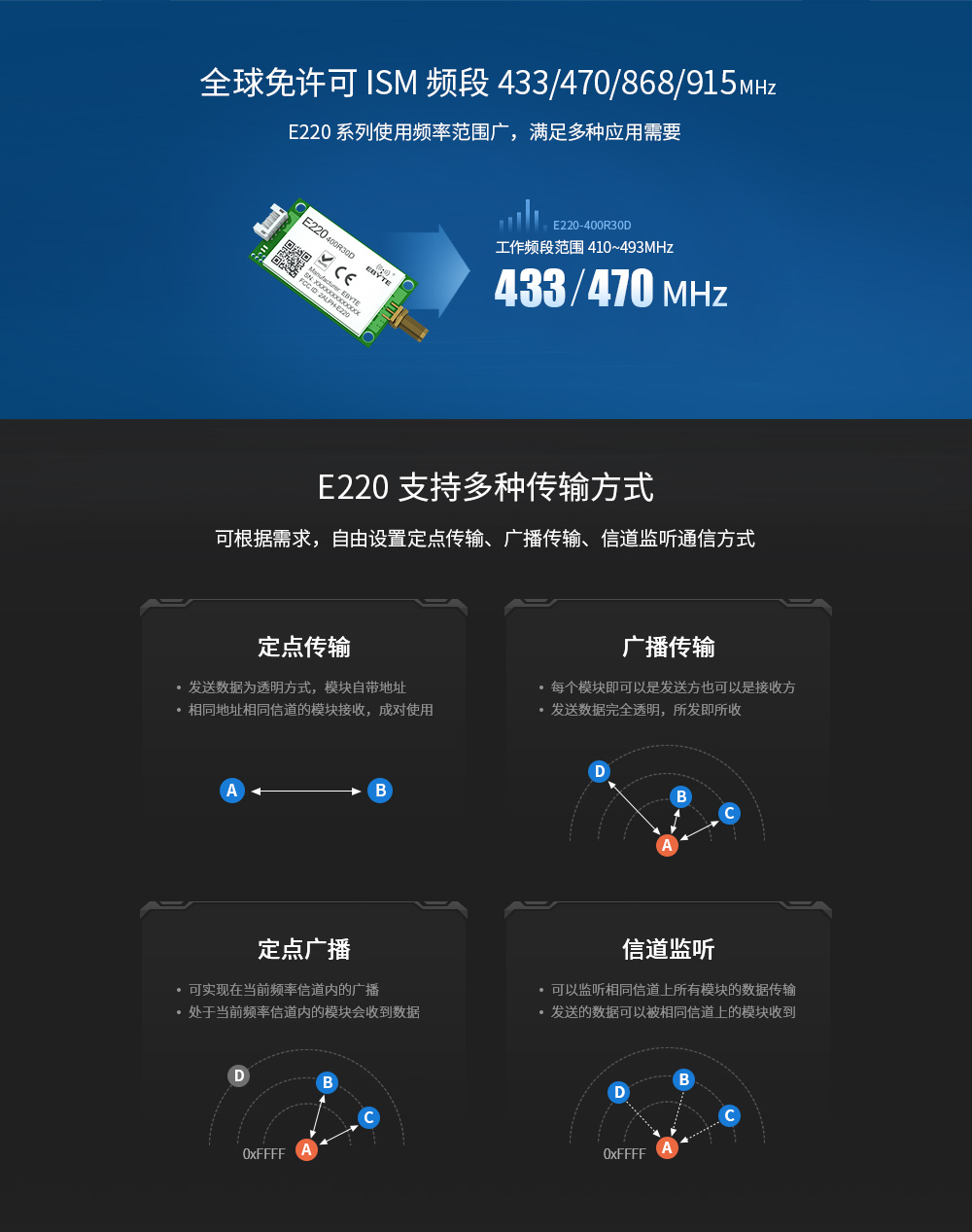

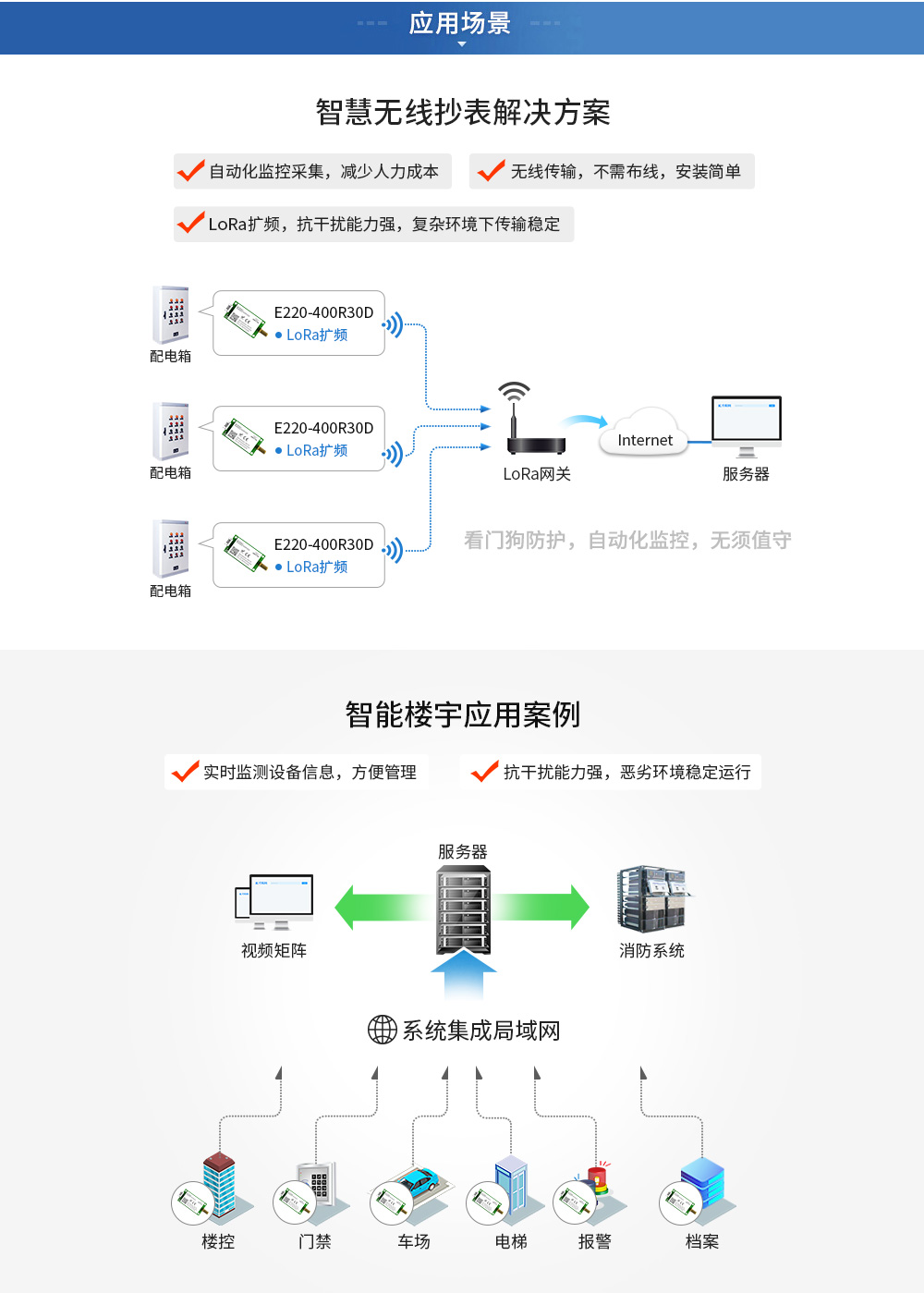

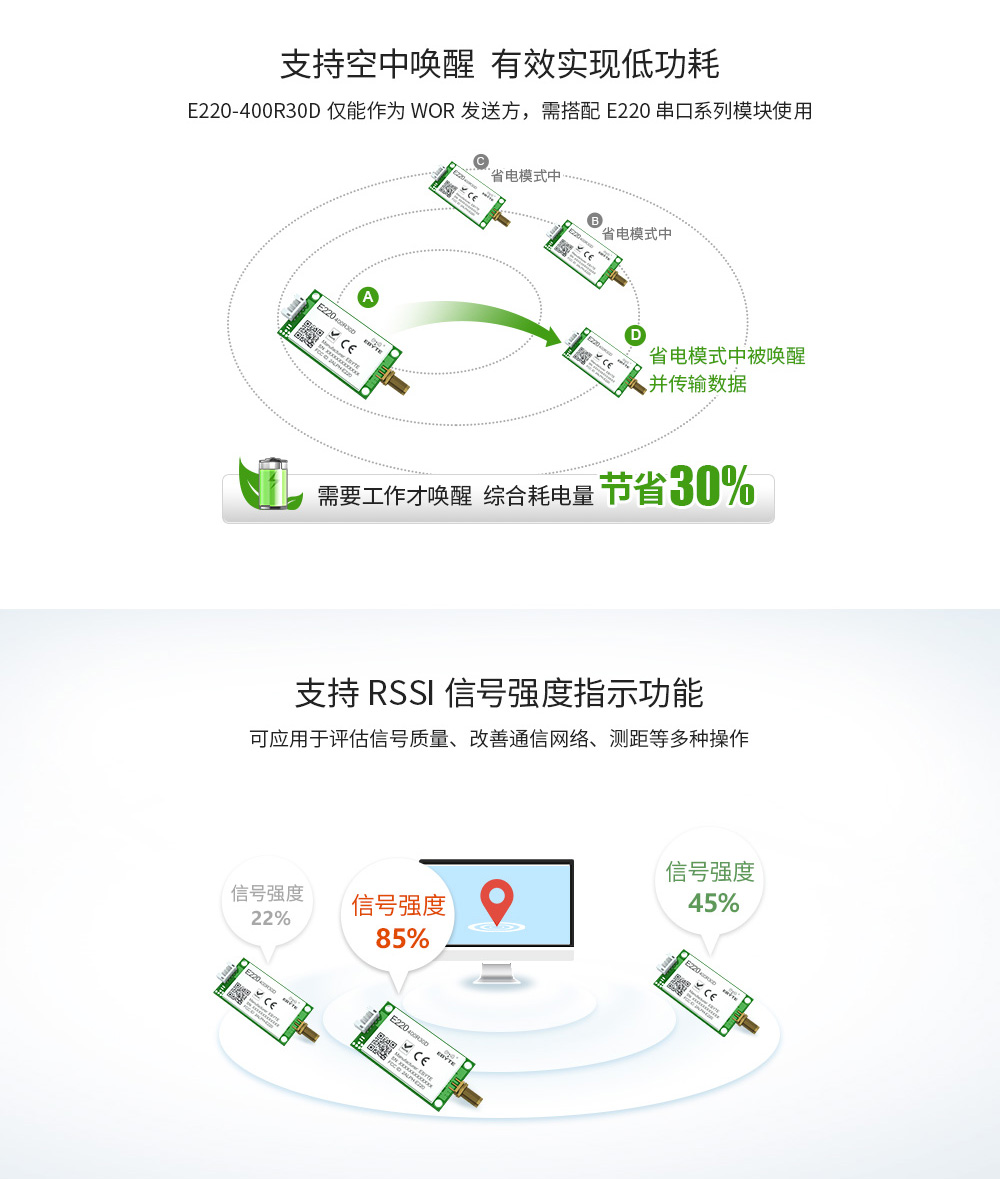

產品簡介：E220-400R30D采用全新一代的LoRa擴頻技術，基于LLCC68芯片方案設計的RS485模塊。具有多種傳輸方式，工作在(410.125～493.125MHz）頻段（默認433.125MHz），支持DC 5.0供電。LoRa模塊出廠配有專用上位機，上電自動識別。LoRa模塊支持透?jìng)?、定點傳輸模式，可搭配E220同頻段系列做低功耗應用。

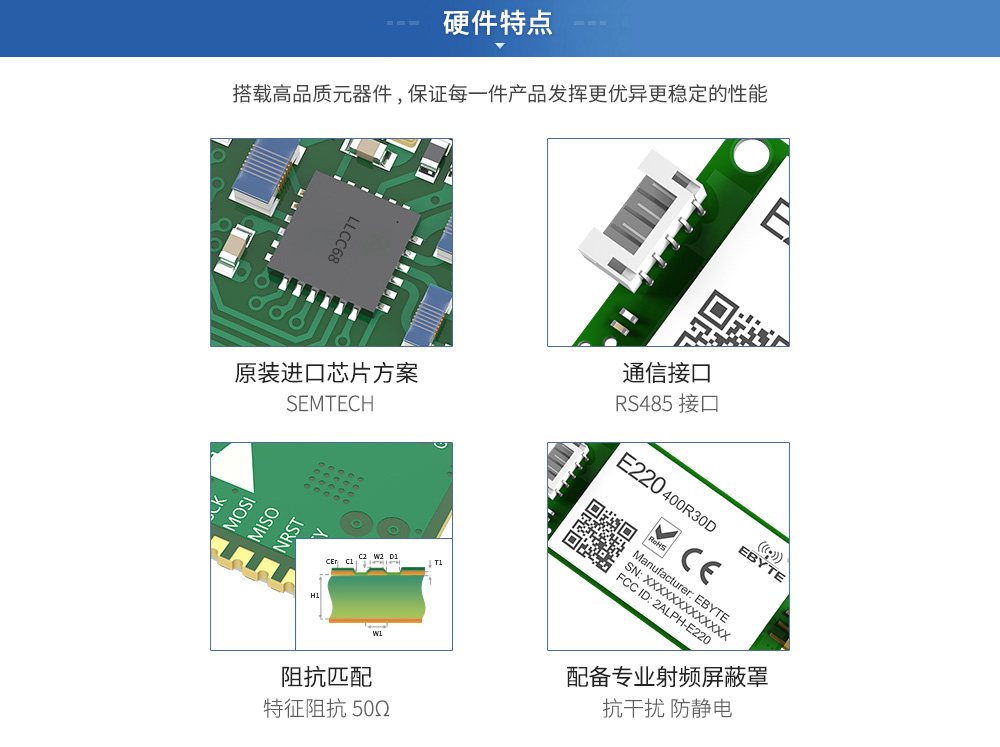

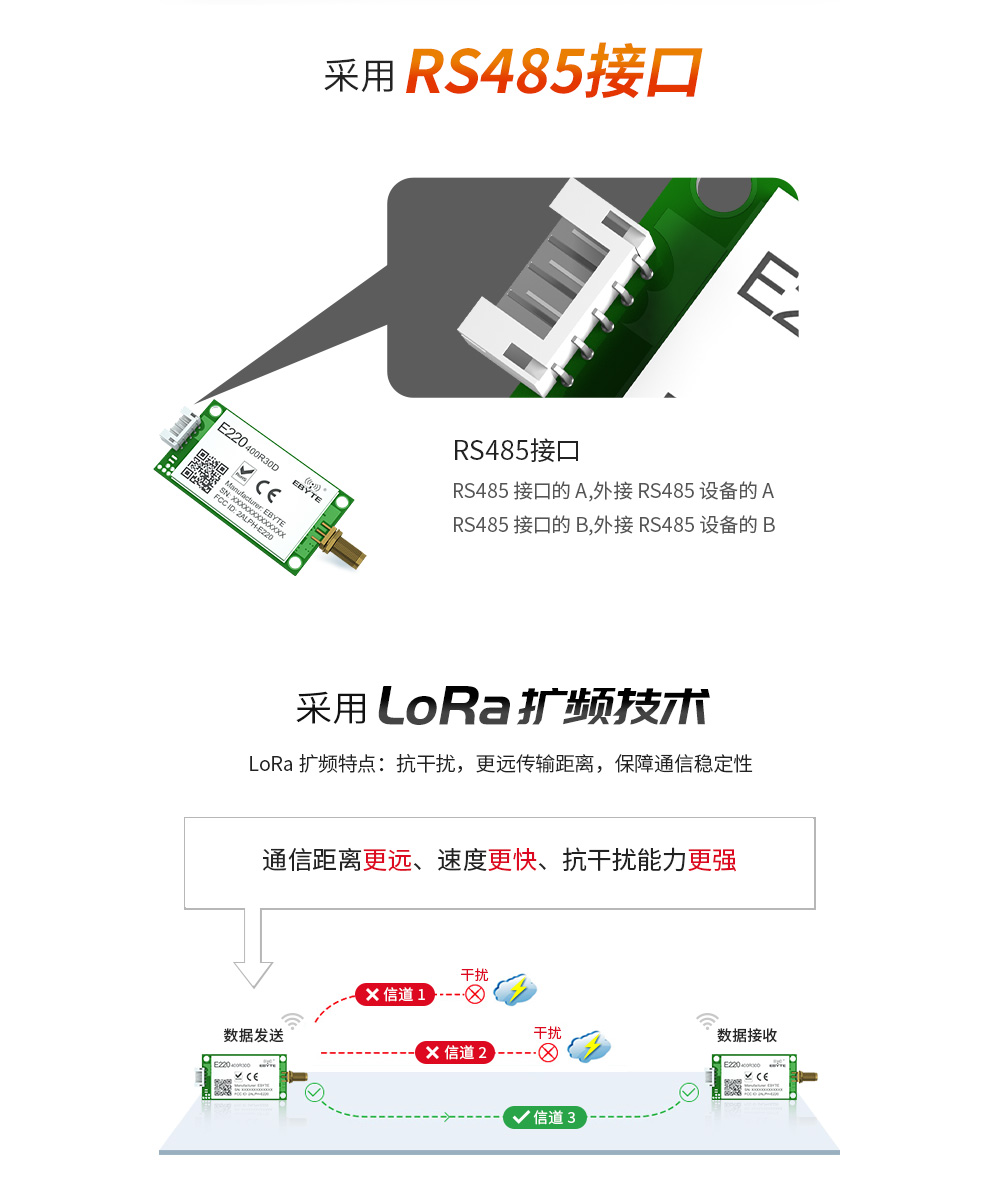

| 主要參數 | 參數值 | 備注 |
| 參考距離 | 10km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 發射長度 | 200 Byte | 可通過指令設置分包 32/64/128/200 字節發送 |
| 緩存容量 | 400 Byte | - |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | 485 接口 | 485 電平 |
| 封裝方式 | 插針式 | - |
| 接口方式 | PH2.0 | 間距 2.0mm，有預留 2.54mm 孔 |
| 外形尺寸 | 26*48mm | - |
| 射頻接口 | SMA-K | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 4.5 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | - | - | V | 485 電平 |
| 工作溫度 | -40 | - | 85 | ℃ | 工業級設計 |
| 工作頻段 | 410.125 | - | 493.125 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 630 | - | mA | 瞬時功耗@30dBm |
| 接收電流 | - | 19 | - | mA | - |
| 休眠電流 | - | - | - | uA | 不支持低功耗 |
| 最大發射功率 | 29.5 | 30.0 | 30.5 | dBm | - |
| 接收靈敏度 | - | -129 | - | dBm | -124dbm,BW_L=125kHz,SF = 7,LORA TM; -129dbm,BW_L=125kHz,SF = 9,LORA TM; -121dbm,BW_L=250kHz,SF = 7,LORA TM; -129dbm,BW_L=250kHz,SF = 10,LORA TM; -117dbm,BW_L=500kHz,SF = 7,LORA TM; -127dbm,BW_L=500kHz,SF = 11,LORA TM; |
| 空中速率 | 2.4k | 2.4k | 62.5k | bps | 用戶編程控制 |

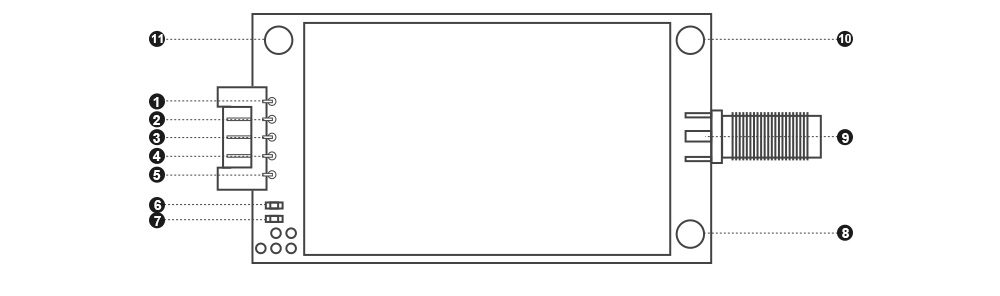

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | 輸入 | 模塊電源正參考，電壓范圍：4.5～5.5V DC |
| 2 | GND | 輸入 | 模塊地線 |
| 3 | 485A | 輸入/輸出 | RS485 接口的 A,外接 RS485 設備的 A |
| 4 | 485B | 輸入/輸出 | RS485 接口的 B,外接 RS485 設備的 B |
| 5 | STB | 輸出 | 空閑時為低電平，配置過程和收發時為高 |
| 6 | 發送指示燈 | - | 綠色，有數據發送時指示燈閃爍 |
| 7 | 接收指示燈 | - | 藍色，有數據接收時指示燈閃爍 |
| 8 | 固定孔 | - | 固定孔 |
| 9 | 射頻接口 | - | SMA-K，等效阻抗約 50Ω |
| 10 | 固定孔 | - | 固定孔 |
| 11 | 固定孔 | - | 固定孔 |
