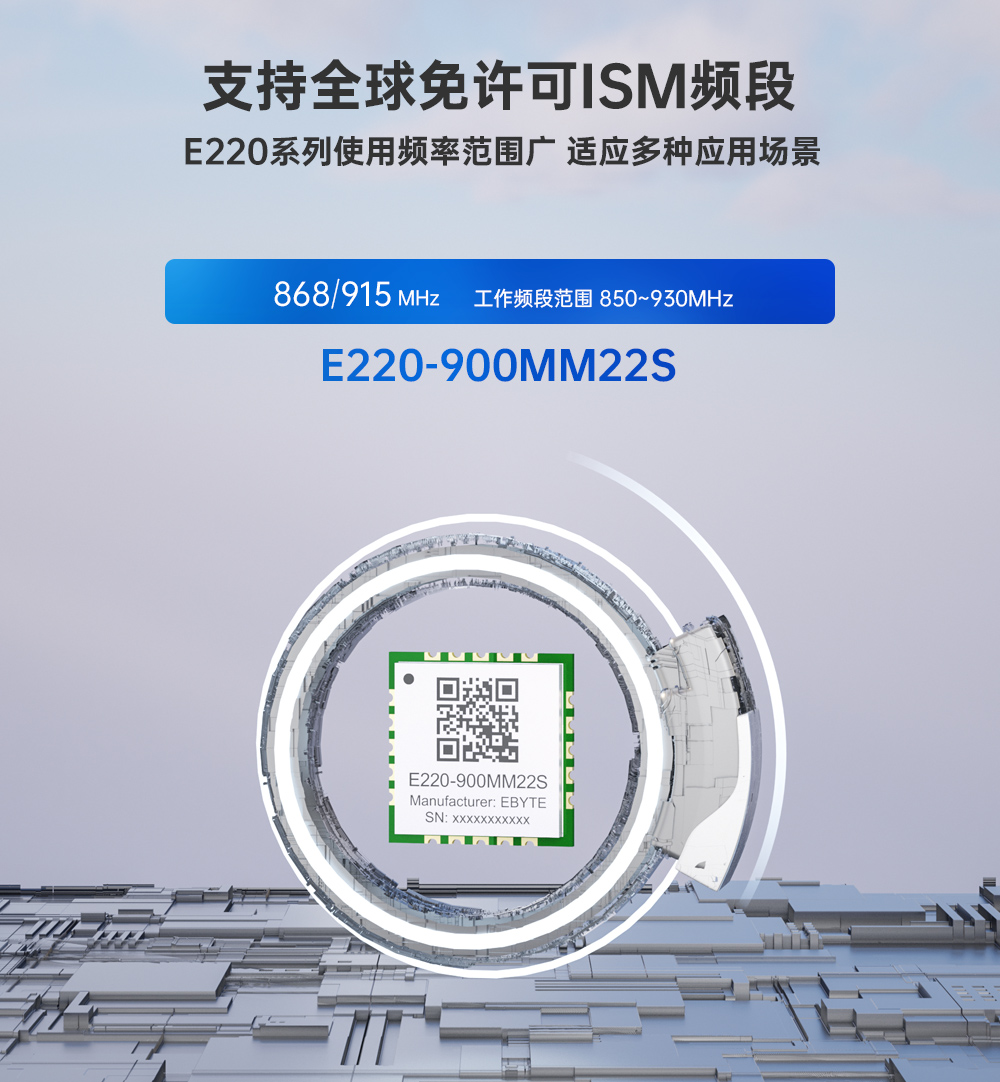

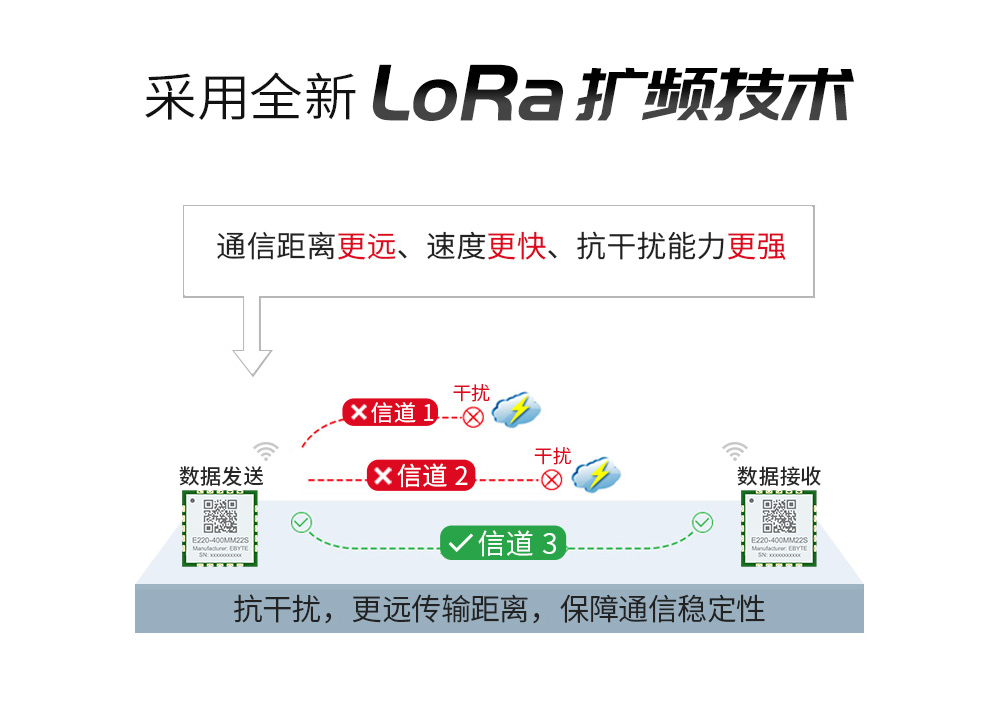

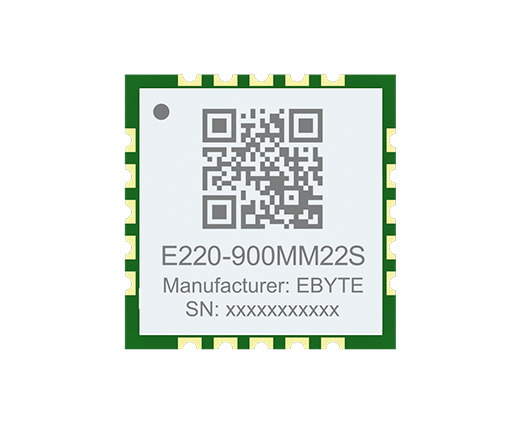

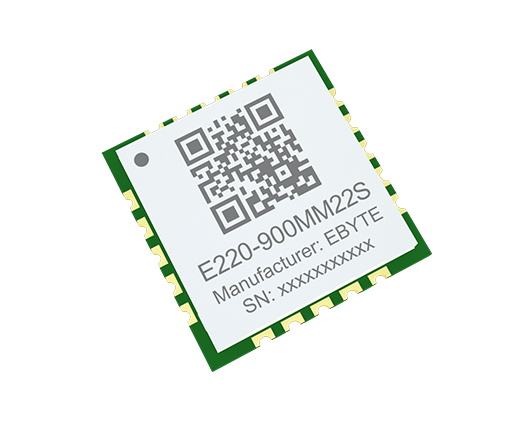

| 射頻參數 | 參數值 | 備注 | |
| 工作頻段 | 850MHz～930MHz | 支持 ISM 頻段 | |
| 發射功率 | 21dBm～22dBm | 軟件可調，需用戶自行開發設置 | |
| 接收靈敏度 | -129dBm | BW_L=250kHz，SF = 10，LORATM； | |
| FIFO | 256Byte | 單次發送最大長度 | |
| 調制方式 | LoRa | 推薦使用 LoRa 調制方式 | |
| 阻塞功率 | 10dBm | 近距離使用燒毀概率較小 | |
| 空中速率 | LoRa（bps） | 1.76k～62.5k | 用戶編程控制 |
| 參考距離 | 6000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps。 | |
| 硬件參數 | 參數值 | 備注 |
| 晶振頻率 | 32MHz | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔 | 間距 1.27mm |
| 通信接口 | SPI | 0-10Mbps |

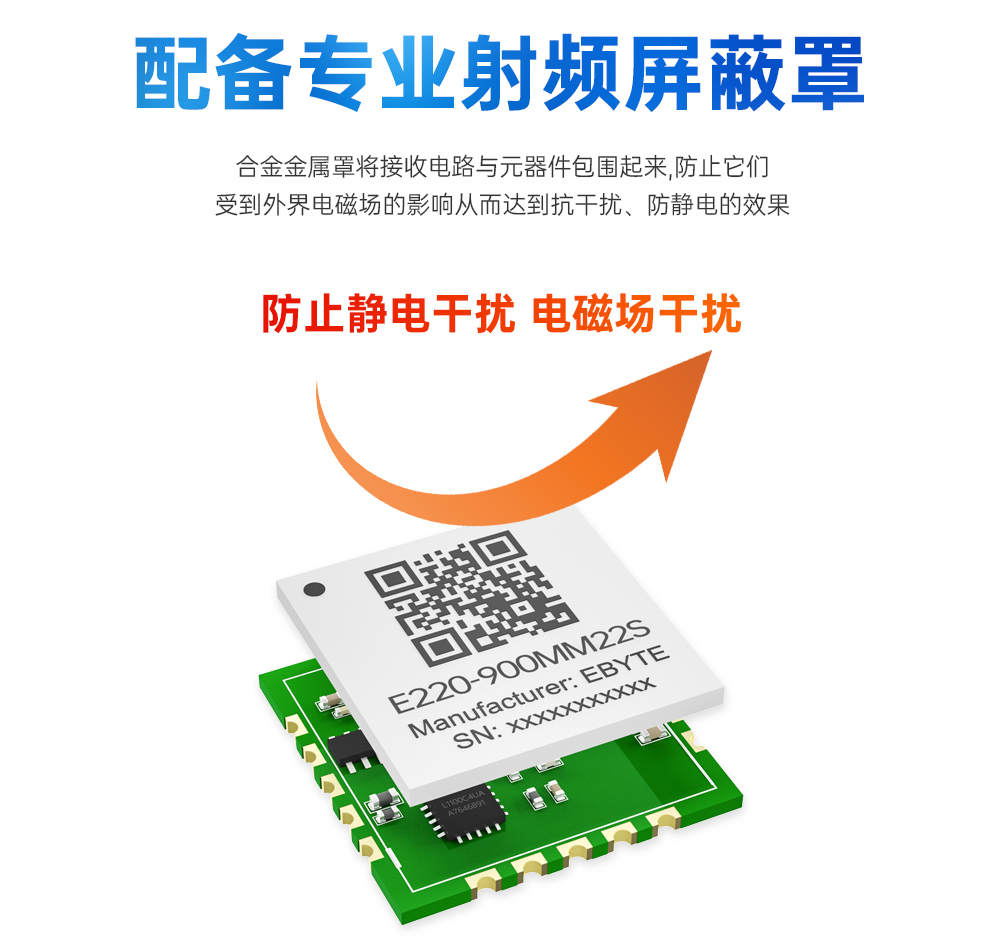

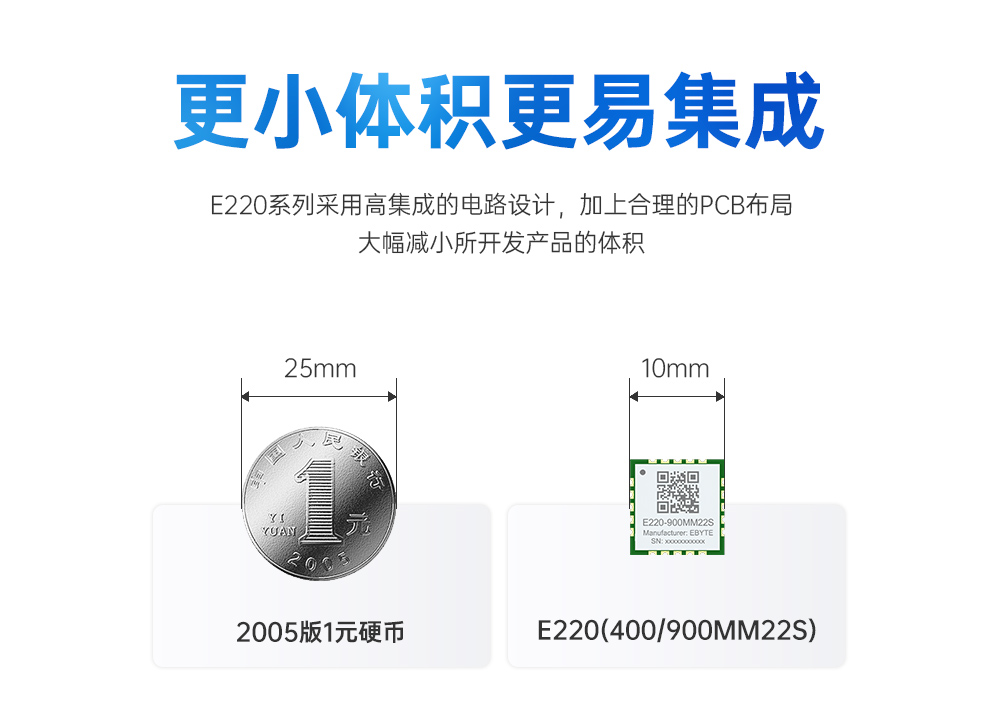

| 外形尺寸 | 10* 10*2.5 mm | 含屏蔽罩 |
| 產品凈重 | 0.5g±0.02g |
|

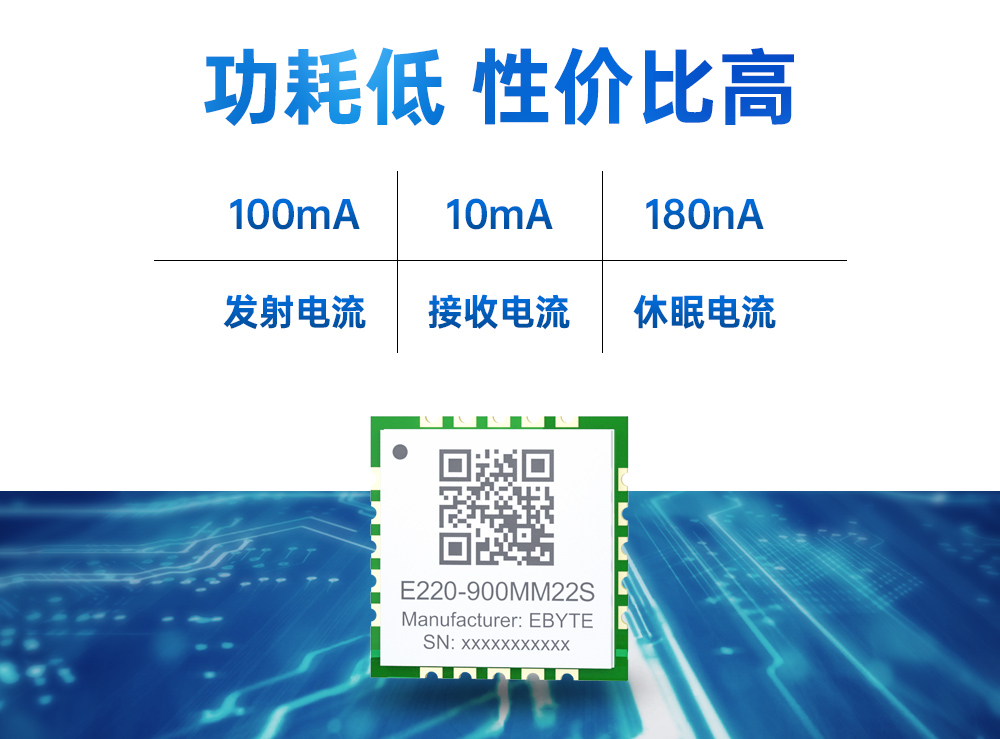

| 射頻接口 | 郵票孔 | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 1.8 | 3.3 | 3.7 | ≥3.3V 可保證輸出功率，超過 3.7V 永久燒毀模塊 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 | |
| 工作溫度（℃） | -40 | +85 | 工業級設計 | ||
| 功耗 | 發射電流（mA） | - | 100 | - | 瞬時功耗 |
| 接收電流（mA） | - | 10 | - | - | |
| 休眠電流（nA） | - | 180 | - | 軟件關斷 | |

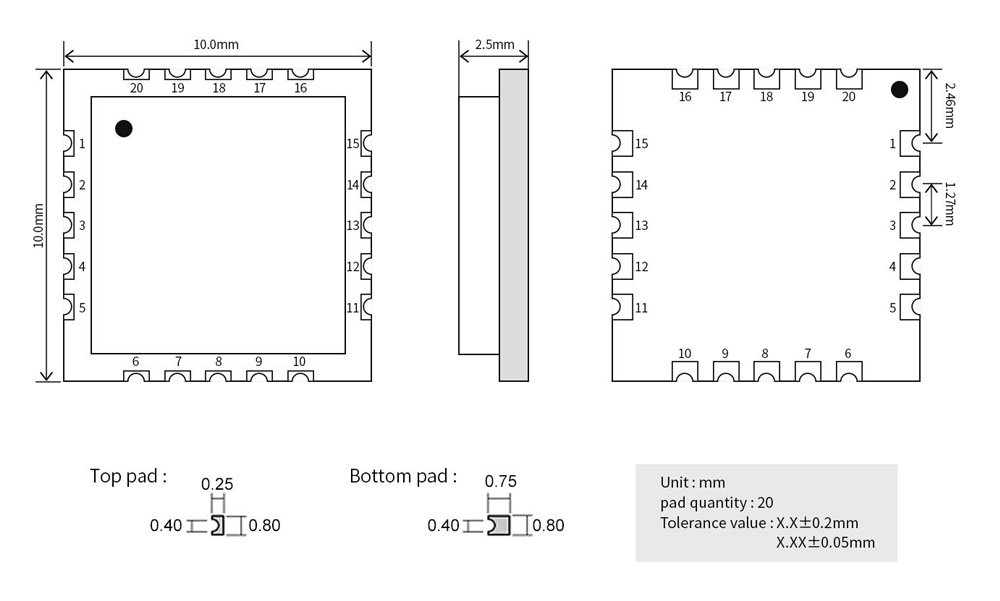

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，范圍 1.8V~3.7V（建議外部增加陶瓷濾波電容） |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 4 | NC | - | - |
| 5 | NC | - | - |
| 6 | ANT | - | 射頻接口，郵票孔 |
| 7 | GND | - | 地線，連接到電源參考地 |
| 8 | NC | - | - |
| 9 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 10 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 11 | BUSY | 輸出 | 用于狀態指示（詳見 LLCC68 手冊） |
| 12 | MISO | 輸出 | SPI 數據輸出引腳 |
| 13 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 14 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 15 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 16 | GND | - | 地線，連接到電源參考地 |
| 17 | NC | - | - |
| 18 | DIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 19 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 20 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
