工作頻率：410~493MHz
發射功率：33dBm
通信距離：16km
產品尺寸：38.5*24mm

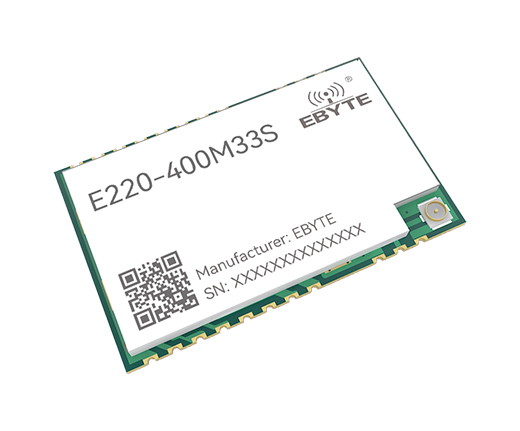

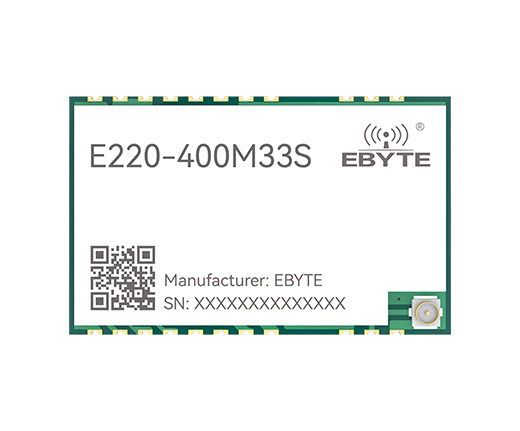

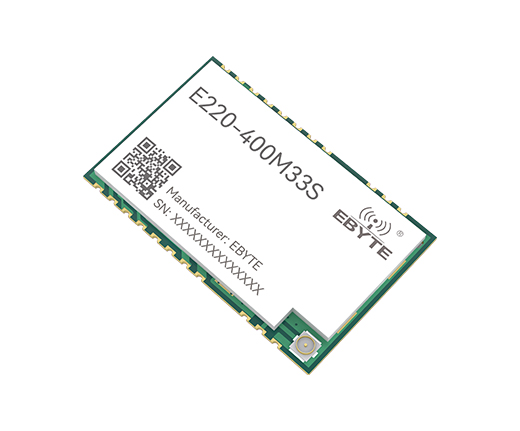

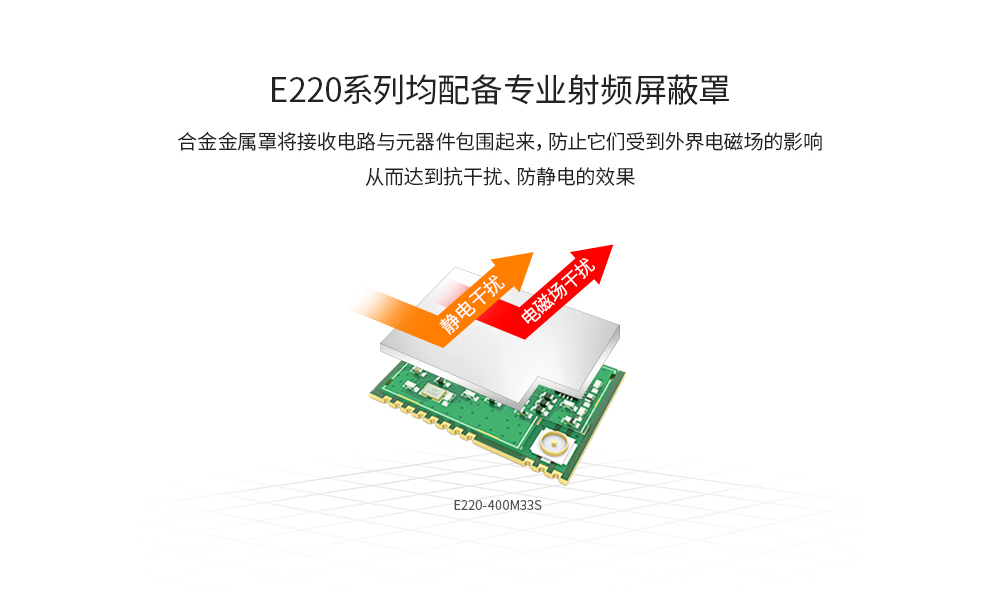

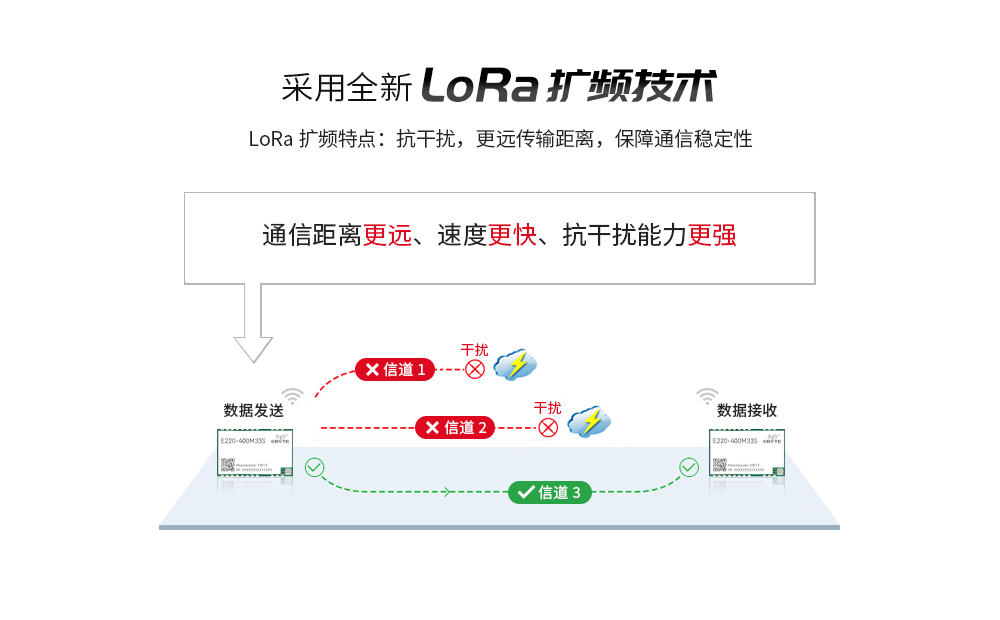

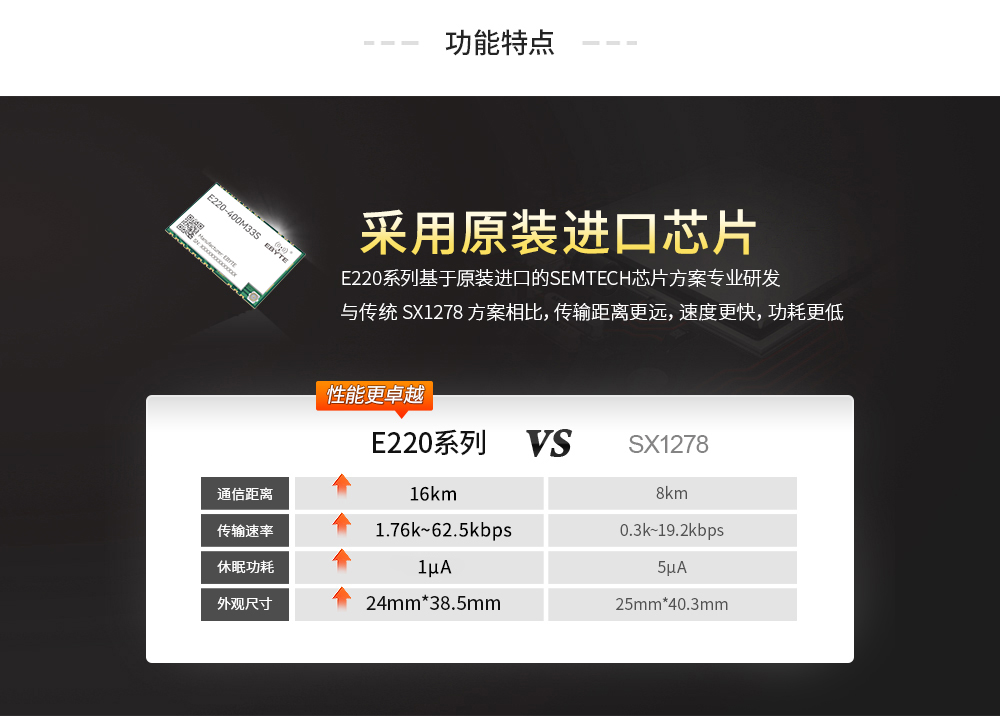

產品簡介：E220-400M33S是基于Semtech公司生產的全新一代LoRaTM射頻芯片LLCC68為核心自主研發的最大功率為2W并適用于433/470MHz貼片式LoRaTM無線模塊，使用工業級高精度32MHz晶振。由于采用原裝進口的LLCC68為模塊核心，在原有基礎上內置了功率放大器（PA）和低噪聲放大器（LNA）,使得最大發射功率達到2W的同時接收靈敏度也獲得了進一步的提升，在整體的通信穩定性上較沒有功率放大器與低噪聲放大器的產品大幅度提升。

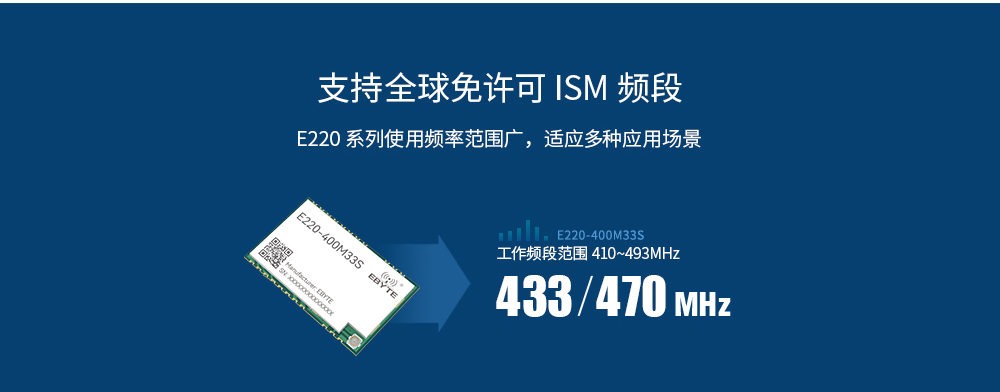

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.5 | 超過 5.5V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 3 | 5 | 5.5 | ≥5V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 410 | 433/470 | 493 | 支持 ISM 頻段 | |
| 功耗 | 發射電流（mA） | 1200 | 瞬時功耗 | ||
| 接收電流（mA） | 12.5 | ||||
| 休眠電流（μA） | 1 | 軟件關斷 | |||

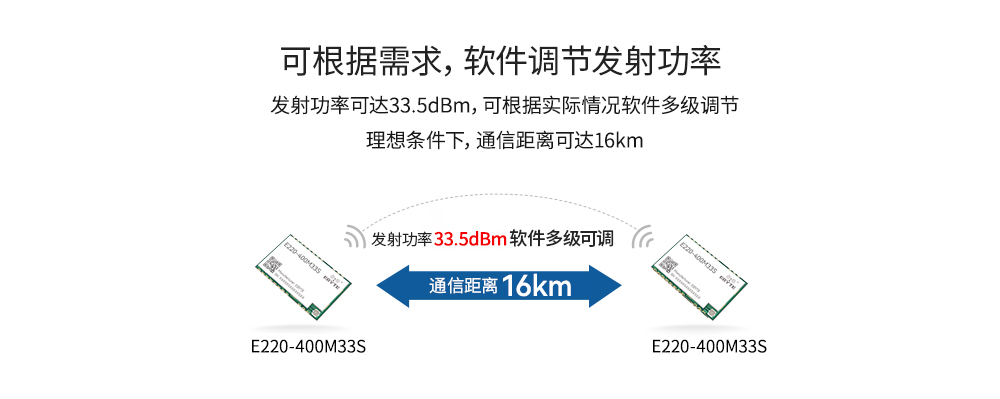

| 最大發射功率（dBm） | 32.5 | 33 | 33.5 | ||
| 接收靈敏度（dBm） | -129 | -124dbm,BW_L=125kHz,SF = 7,LORATM; -129dbm,BW_L=125kHz,SF = 9,LORATM; -121dbm,BW_L=250kHz,SF = 7,LORATM; -129dbm,BW_L=250kHz,SF = 10,LORATM; -117dbm,BW_L=500kHz,SF = 7,LORATM; -127dbm,BW_L=500kHz,SF = 11,LORATM; | |||
| 通信速率 | GFSK（bps） | 0.6k | 300k | 用戶可編程自定義 | |
| LoRa（bps） | 1.76k | 62.5k | 用戶可編程自定義 | ||
| 主要參數 | 描述 | 備注 |
| 實測距離 | 16km | 晴朗空曠，天線增益 3.5dBi，天線高度 2.5 米，空中速率2.4kbps |
| FIFO | 256Byte | 單次發送最大長度 |

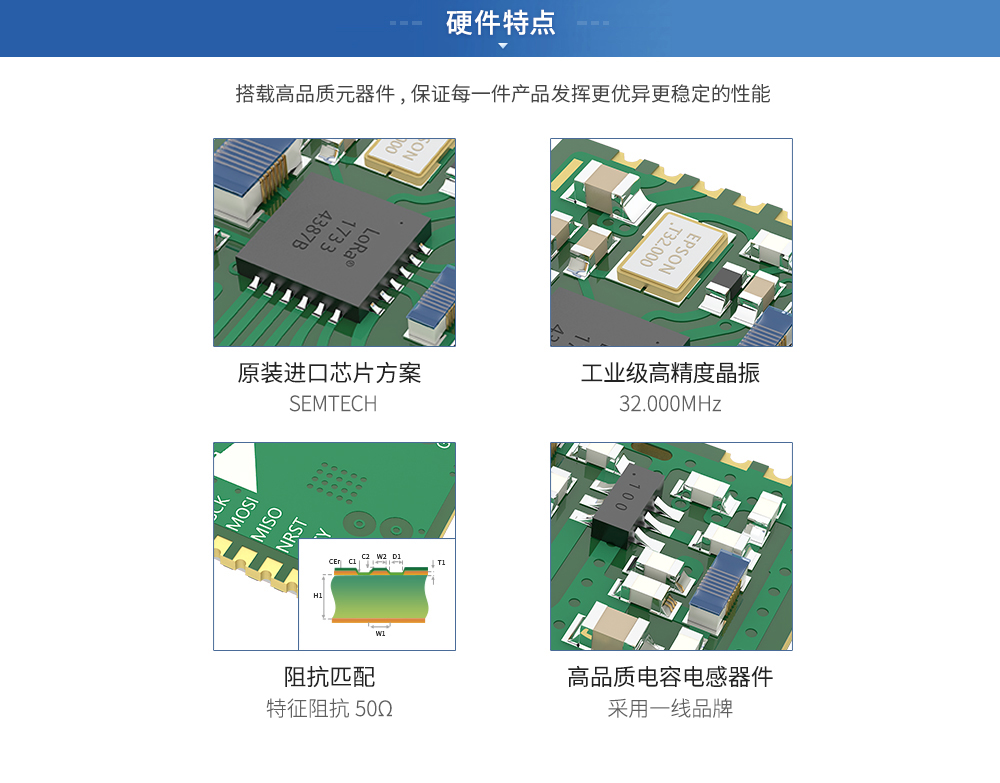

| 晶振頻率 | 32MHz | 無源晶振，推薦 24pF |
| 調制方式 | LORA | 推薦使用 LORA 調制方式 |
| 封裝方式 | 貼片式 | |
| 接口方式 | 2.54mm | 郵票孔 |
| 通信接口 | SPI | 0~10Mbps |

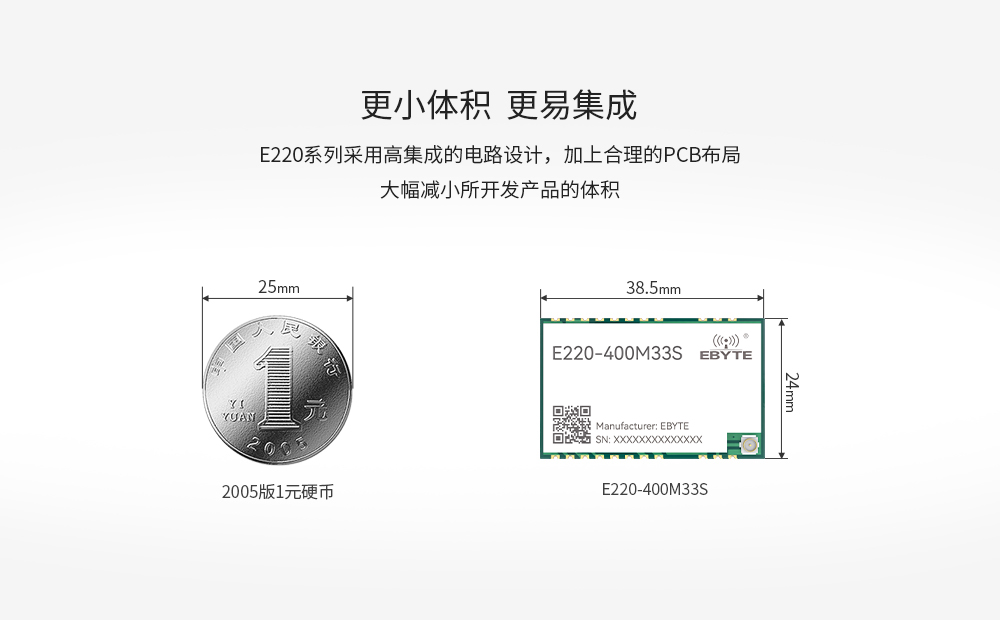

| 外形尺寸 | 38.5*24mm | |

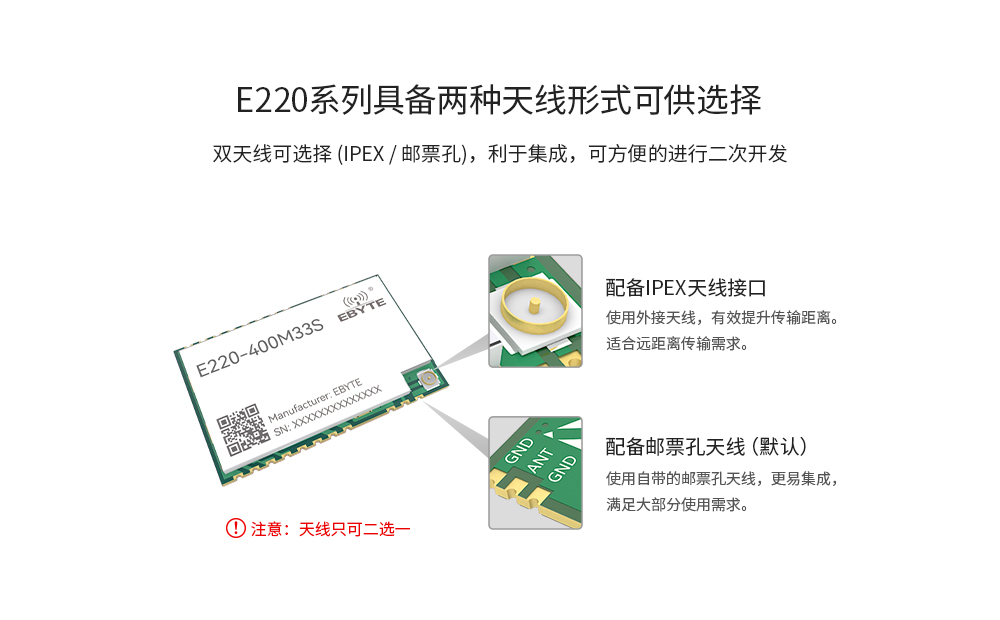

| 射頻接口 | 郵票孔/IPEX | 等效阻抗約 50Ω |
| 重量 | 5.85g |

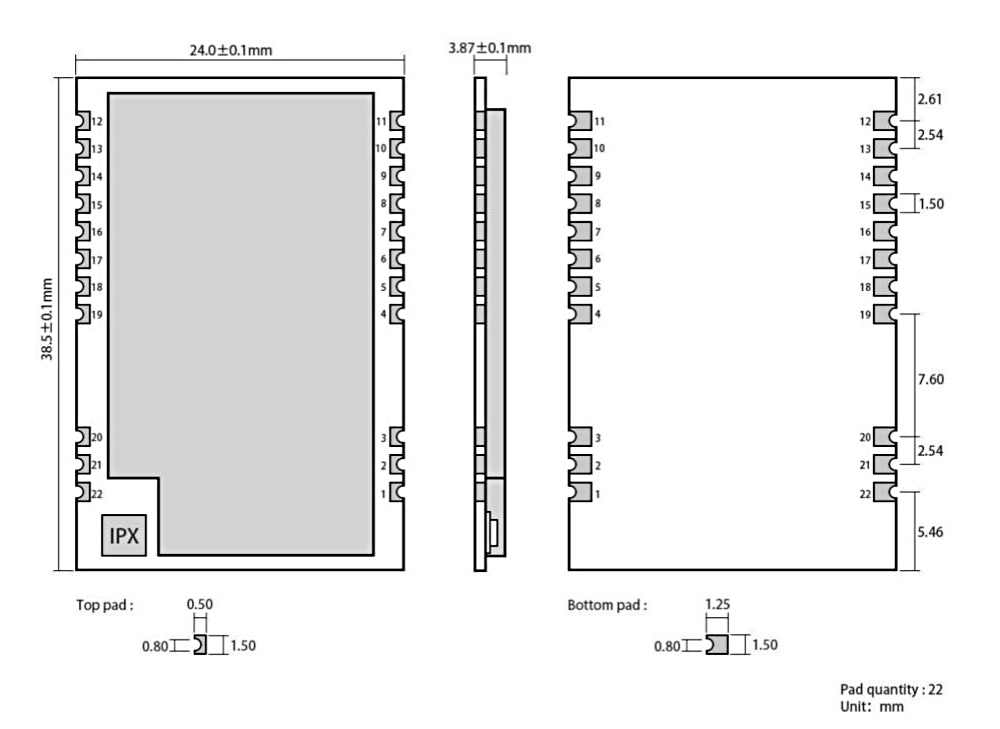

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 地線，連接到電源參考地 | |
| 2 | GND | 地線，連接到電源參考地 | |
| 3 | GND | 地線，連接到電源參考地 | |
| 4 | GND | 地線，連接到電源參考地 | |
| 5 | GND | 地線，連接到電源參考地 | |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 9 | VCC | 供電電源，范圍 3~5.5V（建議外部增加陶瓷濾波電容） | |
| 10 | VCC | 供電電源，范圍 3~5.5V（建議外部增加陶瓷濾波電容） | |
| 11 | GND | 地線，連接到電源參考地 | |
| 12 | GND | 地線，連接到電源參考地 | |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見 LLCC68 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | 地線，連接到電源參考地 | |
| 21 | ANT | 射頻接口，郵票孔（50 歐姆特性阻抗） | |
| 22 | GND | 地線，連接到電源參考地 | |
| ★ 關于模塊的引腳定義、軟件驅動及通信協議詳見 SEMTECH 官方《LLCC68 Datasheet》 ★ | |||
