芯片方案：LoRa方案
發射功率：22dBm
通信距離：5km

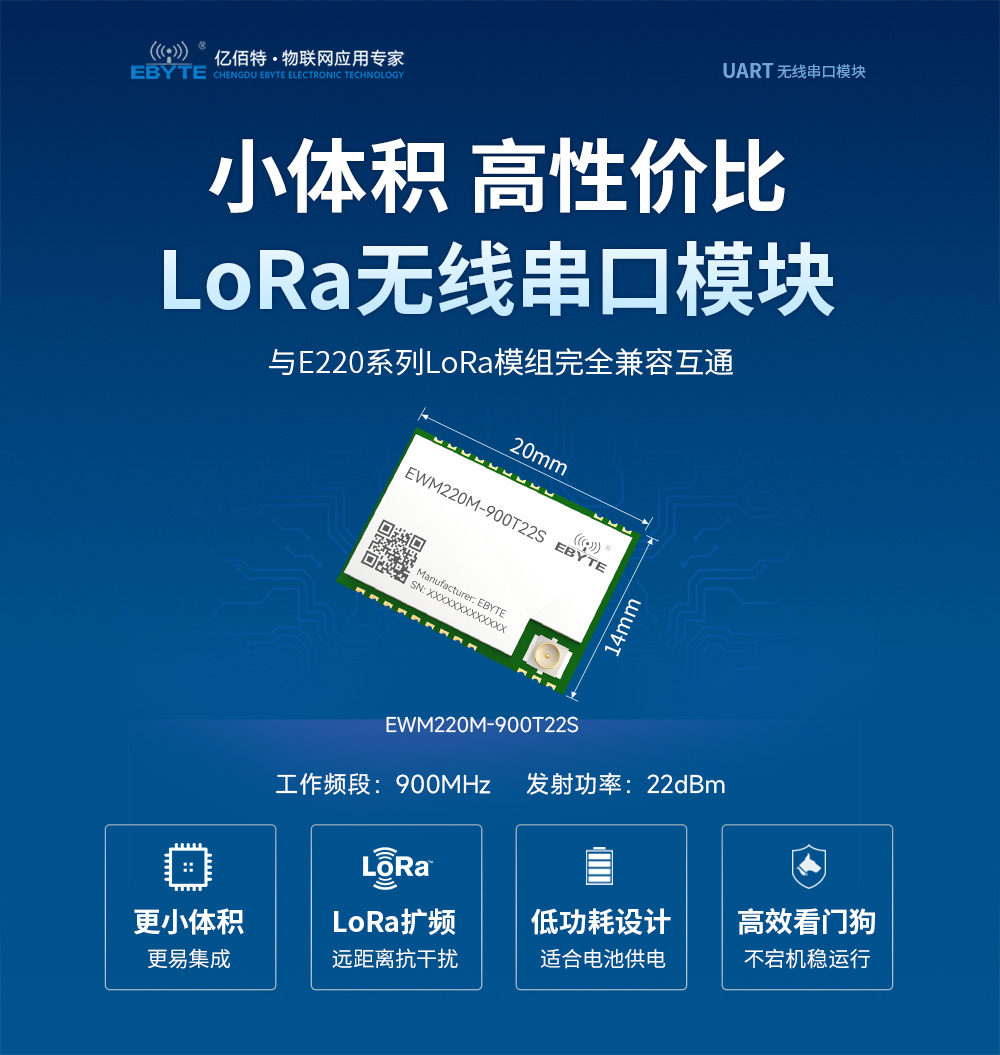

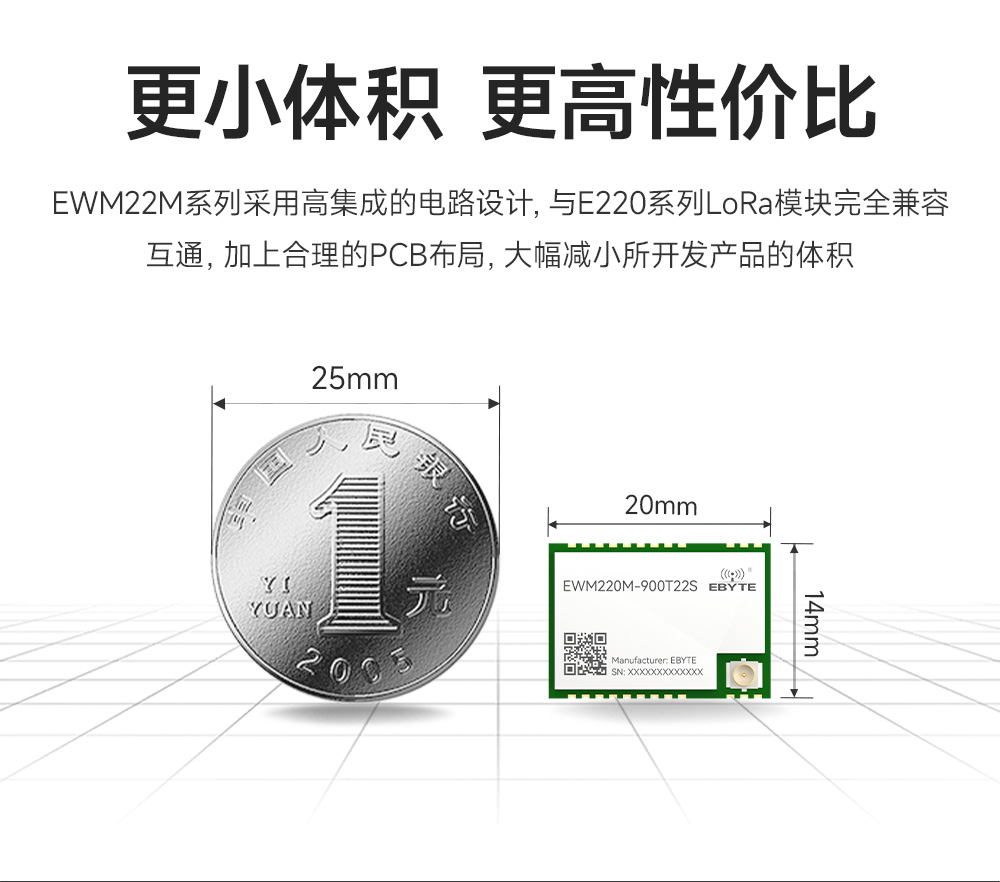

產品尺寸：14*20mm

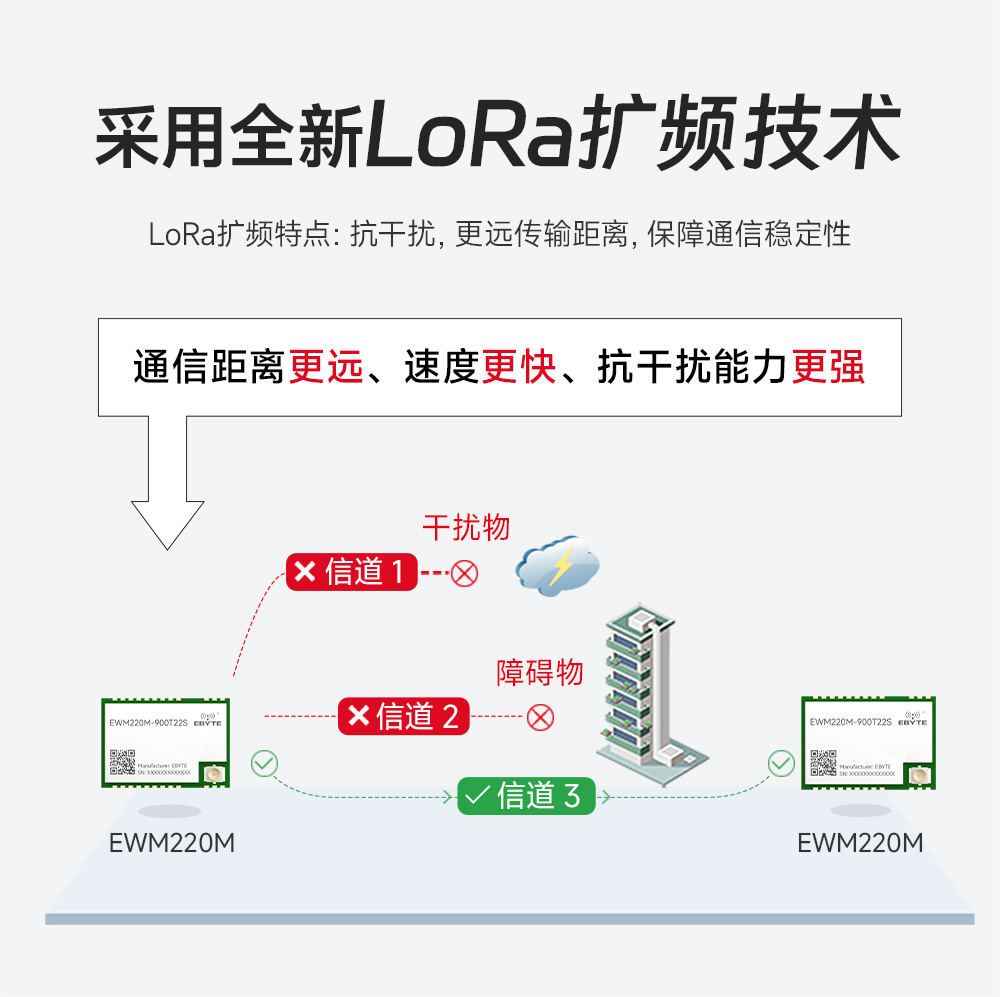

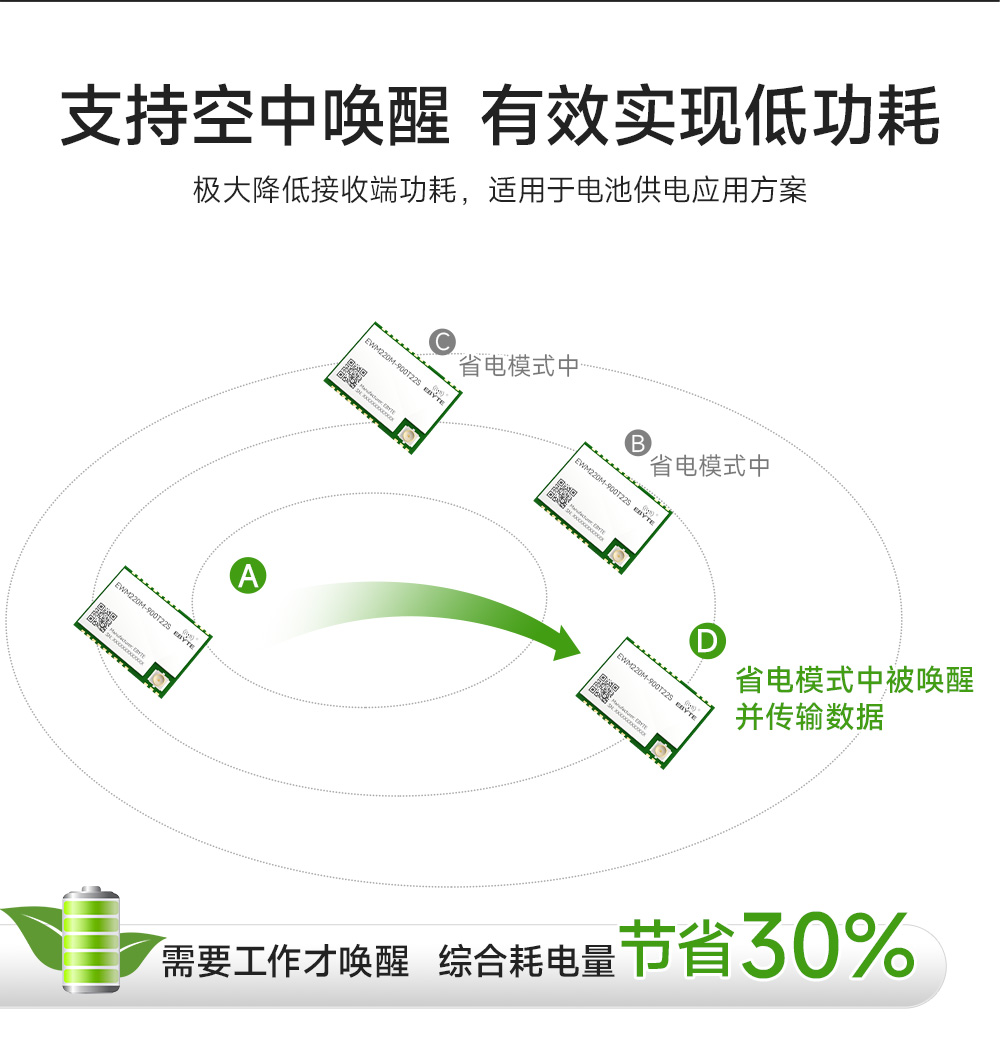

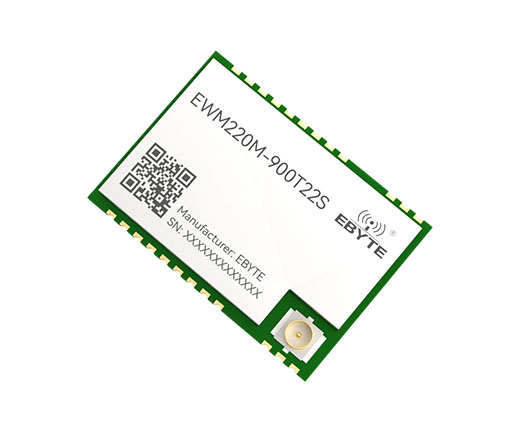

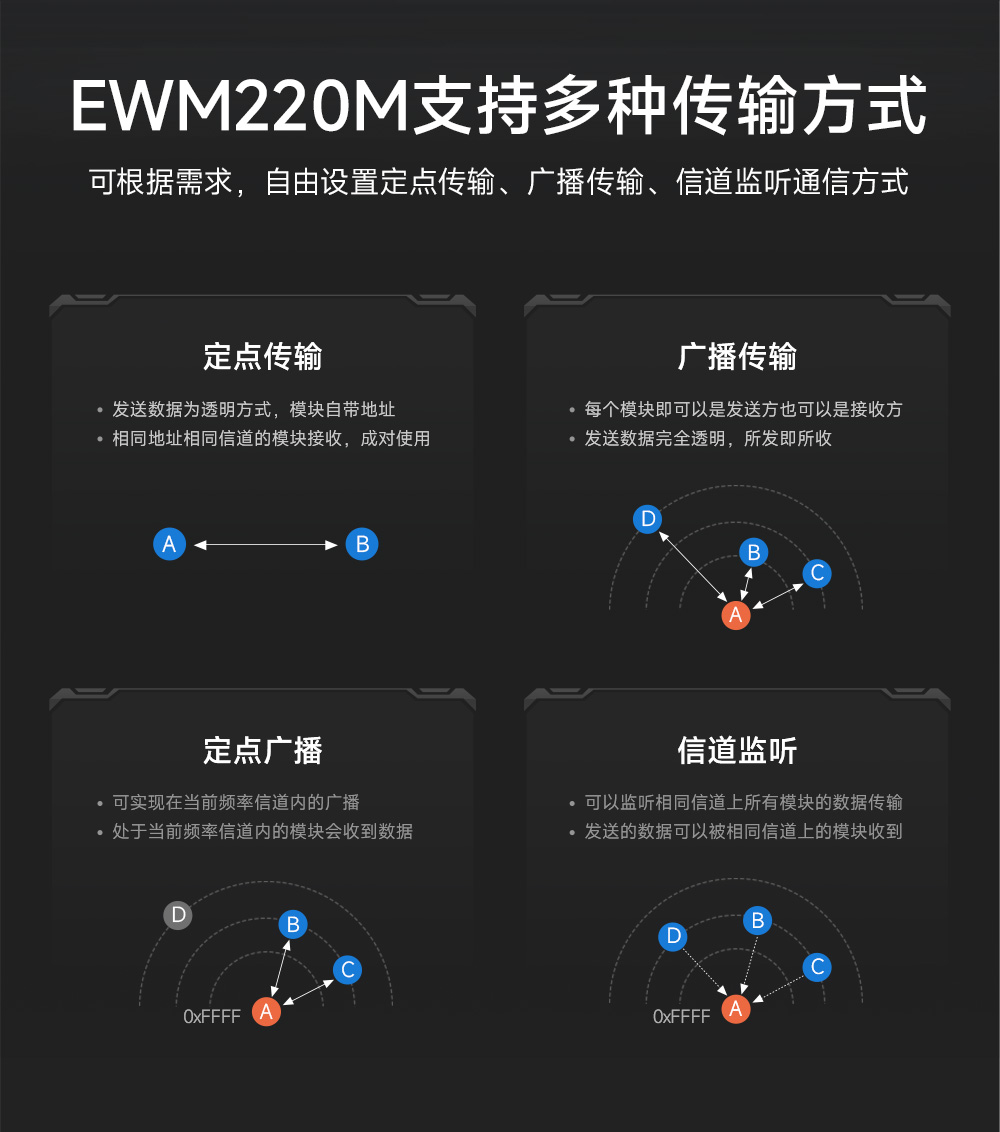

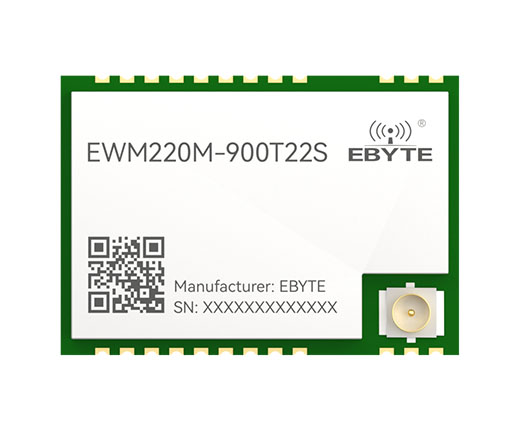

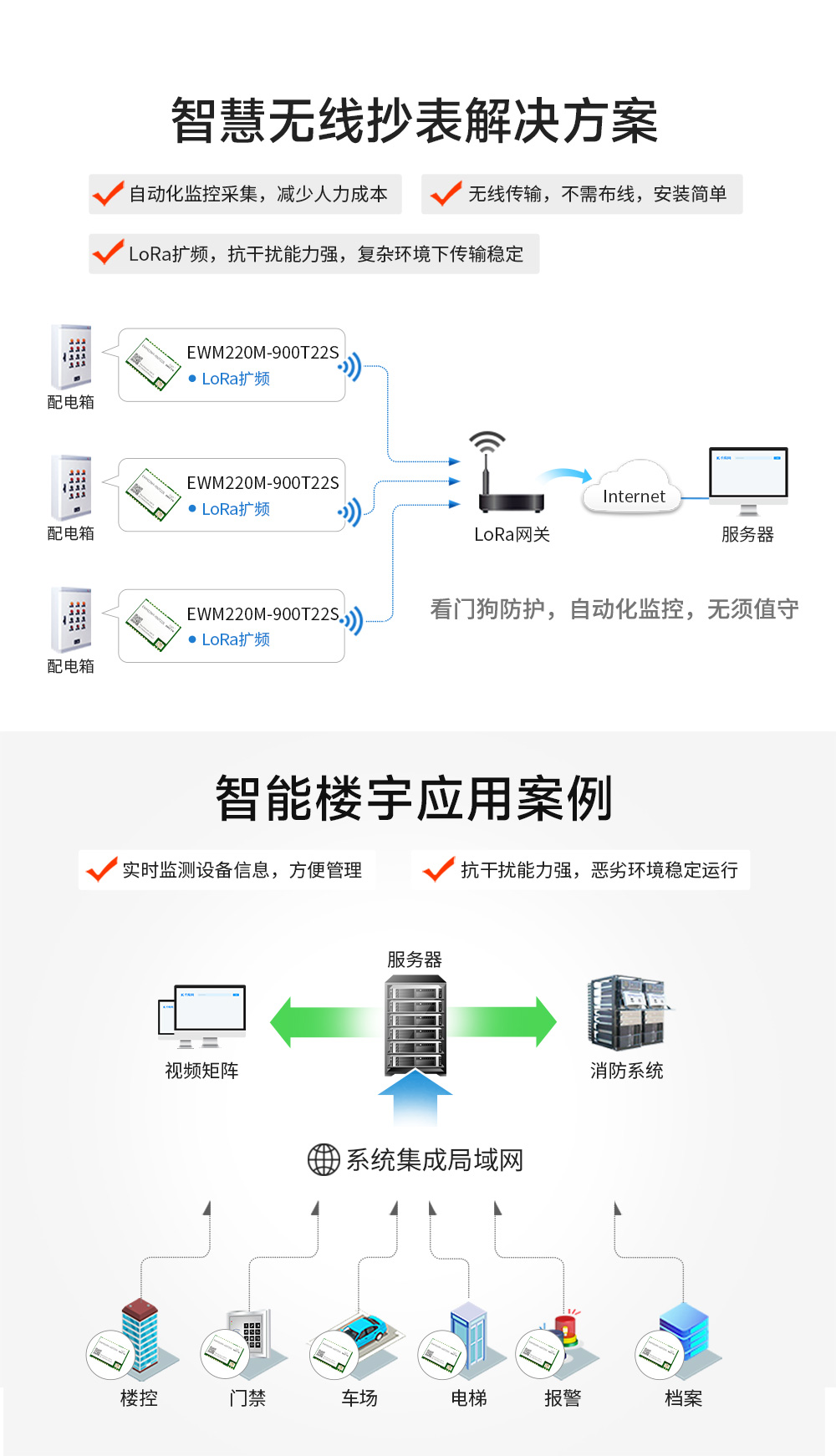

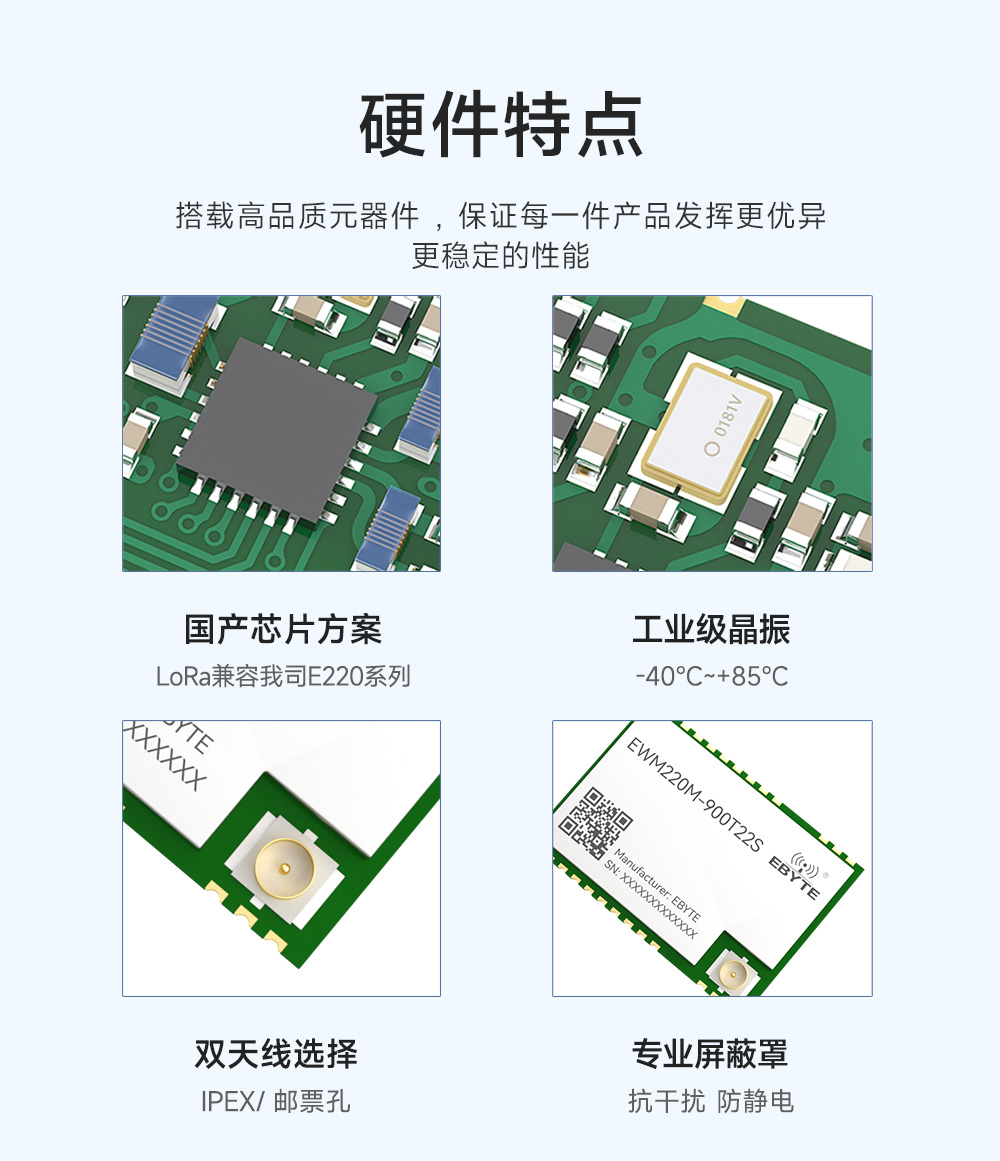

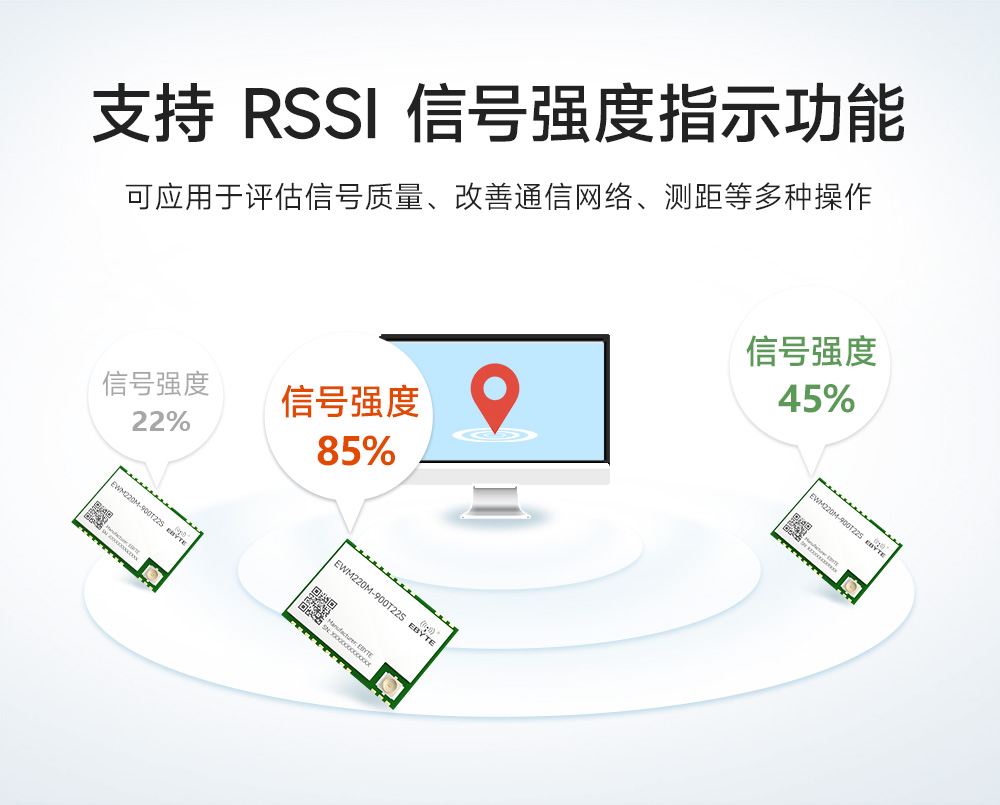

產品簡介：EWM220M-900T22S無線透?jìng)髂K是全新一代的LoRa無線串口模塊（UART）。具有多種傳輸方式，工作在850.125~930.125MHz頻段（默認868/915MHz），LoRa擴頻技術，TTL電平輸出，兼容3.3V與5V的IO口電壓。該LoRa模塊具有傳輸距離遠，速度快，功耗低，尺寸小，性價比高；支持空中喚醒、載波監聽、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 2.7 | 5.5 | 超過5.5V可能永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |
| 工作電壓（V） | 2.7～5.5 | ≥3.3V 可保證輸出功率，典型值5V | |
| 通信電平（V） | 3.3 | 使用5V 電平有燒毀風險 | |
| 工作溫度（℃） | -40～85 | 工業級設計 | |
| 工作頻段（MHz） | 850.125~930.125 | 支持ISM 頻段 | |
| 功耗 | 發射電流（mA） | 120 | 瞬時功耗@22dBm |
| 接收電流（mA） | 8 | - | |
| 休眠電流（uA） | 3 | 軟件關斷 | |
| 最大發射功率（dBm） | 22 | 誤差范圍：±1dBm | |
| 接收靈敏度（dBm） | -129 | -124dbm,BW_L=125kHz,SF = 7,LORATM; -129dbm,BW_L=125kHz,SF = 9,LORATM; -121dbm,BW_L=250kHz,SF = 7,LORATM; -129dbm,BW_L=250kHz,SF = 10,LORATM; -117dbm,BW_L=500kHz,SF = 7,LORATM; -127dbm,BW_L=500kHz,SF = 11,LORATM; | |
| 空中速率 | 2.4k～62.5k | 用戶編程控制 | |
| 參考距離 | 5km | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps | |
| 發射長度 | 200 Btye | 可通過指令設置分包32/64/128/200字節發送 | |
| 緩存容量 | 400 Btye | - | |
| 調制方式 | LoRa | 新一代LoRa調制技術 | |
| 通信接口 | UART串口 | TTL電平 | |
| 封裝方式 | 貼片式 | - | |

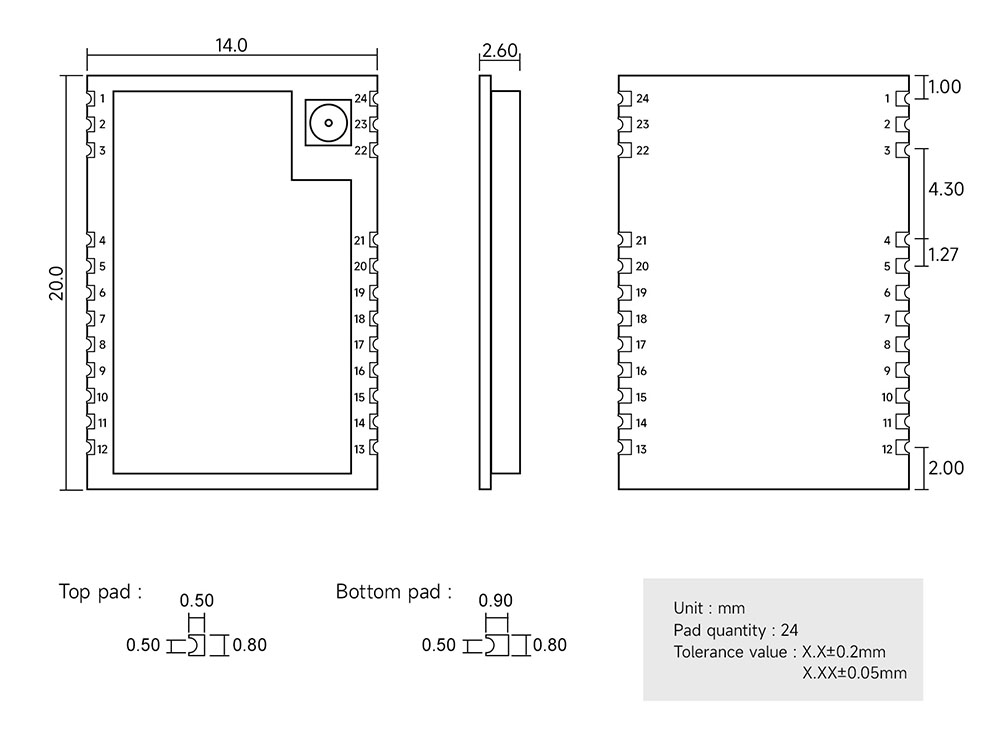

| 接口方式 | 1.27mm | 郵票孔，間距1.27mm | |
| 外形尺寸 | 14 * 20 mm | - | |

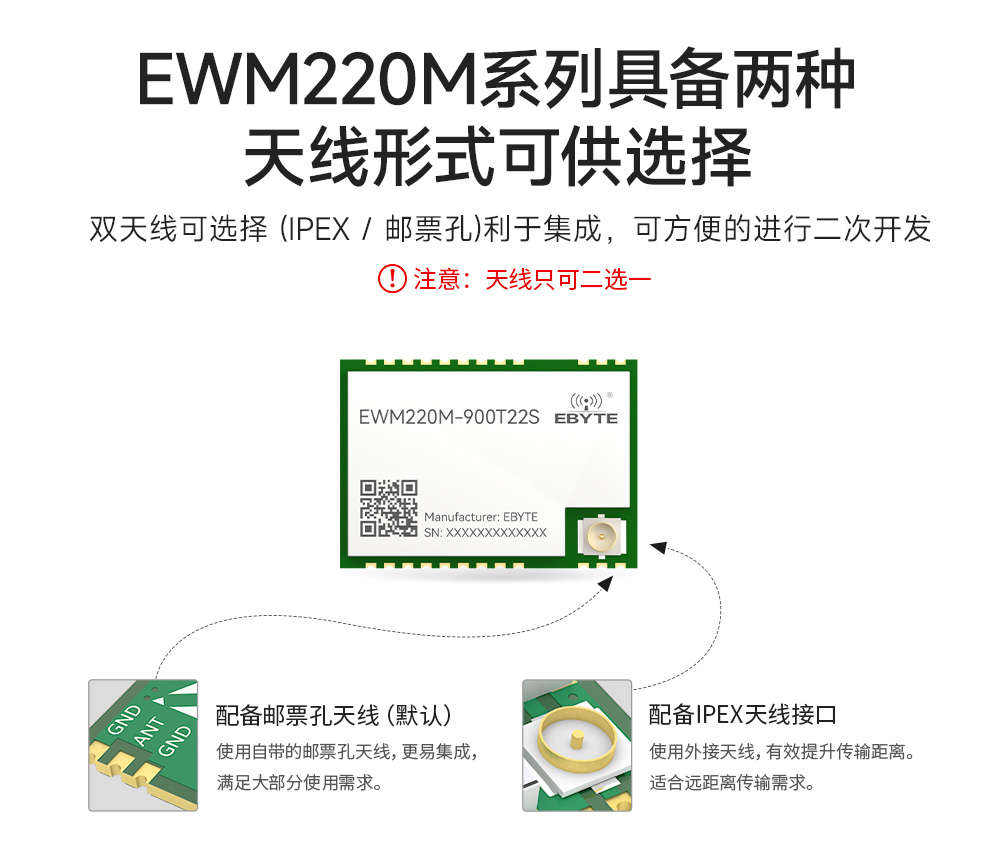

| 射頻接口 | IPEX-1/郵票孔 | 等效阻抗約50Ω | |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | TX_EN | 輸出 | 和RX_EN配合使用控制外部PA；不用則懸空 |
| 6 | RX_EN | 輸出 | 和TX_EN配合使用控制外部PA；不用則懸空 |
| 7 | CLK | 輸入/輸出 | SWCLK 程序加載時的時鐘引腳（懸空，用戶無需連接） |
| 8 | DIO | 輸入/輸出 | SWDIO程序加載時的數據引腳（懸空，用戶無需連接） |
| 9 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 10 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 11 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 12 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 13 | GND | - | 模塊地線 |
| 14 | VCC | - | 模塊電源正參考，電壓范圍：2.7～5.5V DC |
| 15 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸出引腳； |
| 16 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 17 | M1 | 輸入 | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 18 | M0 | 輸入 | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 19 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 20 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 21 | RESET | 輸入 | 模塊復位引腳，低電平復位. |
| 22 | GND | - | 模塊地線 |
| 23 | ANT | - | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 24 | GND | - | 模塊地線 |
