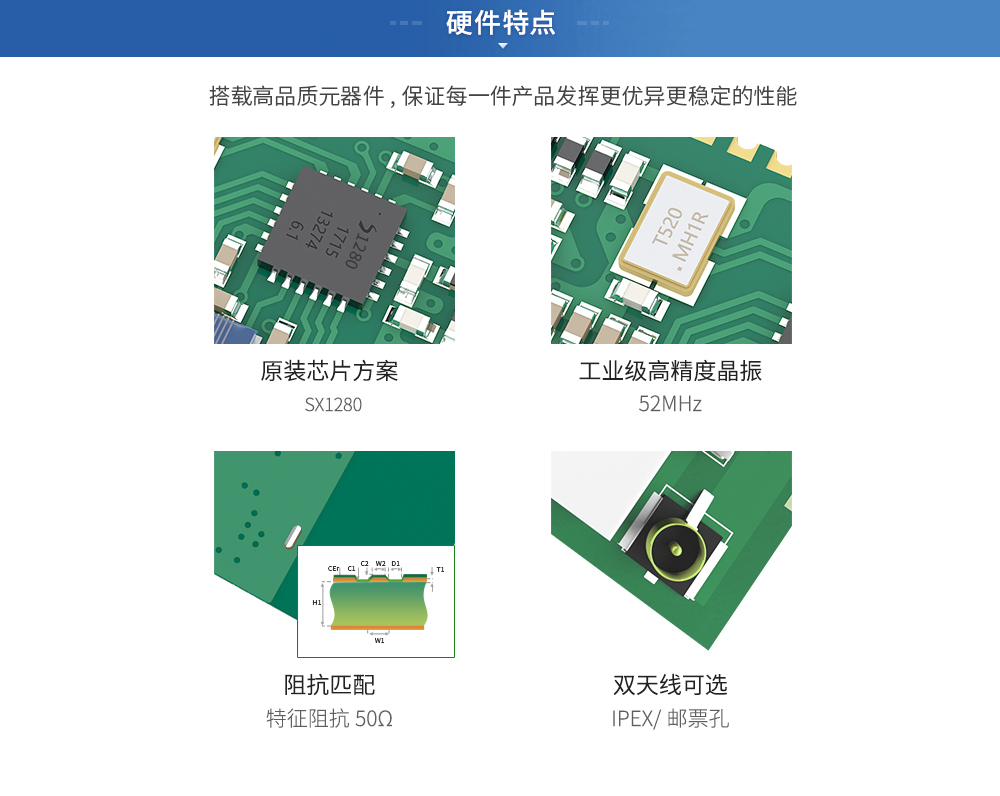

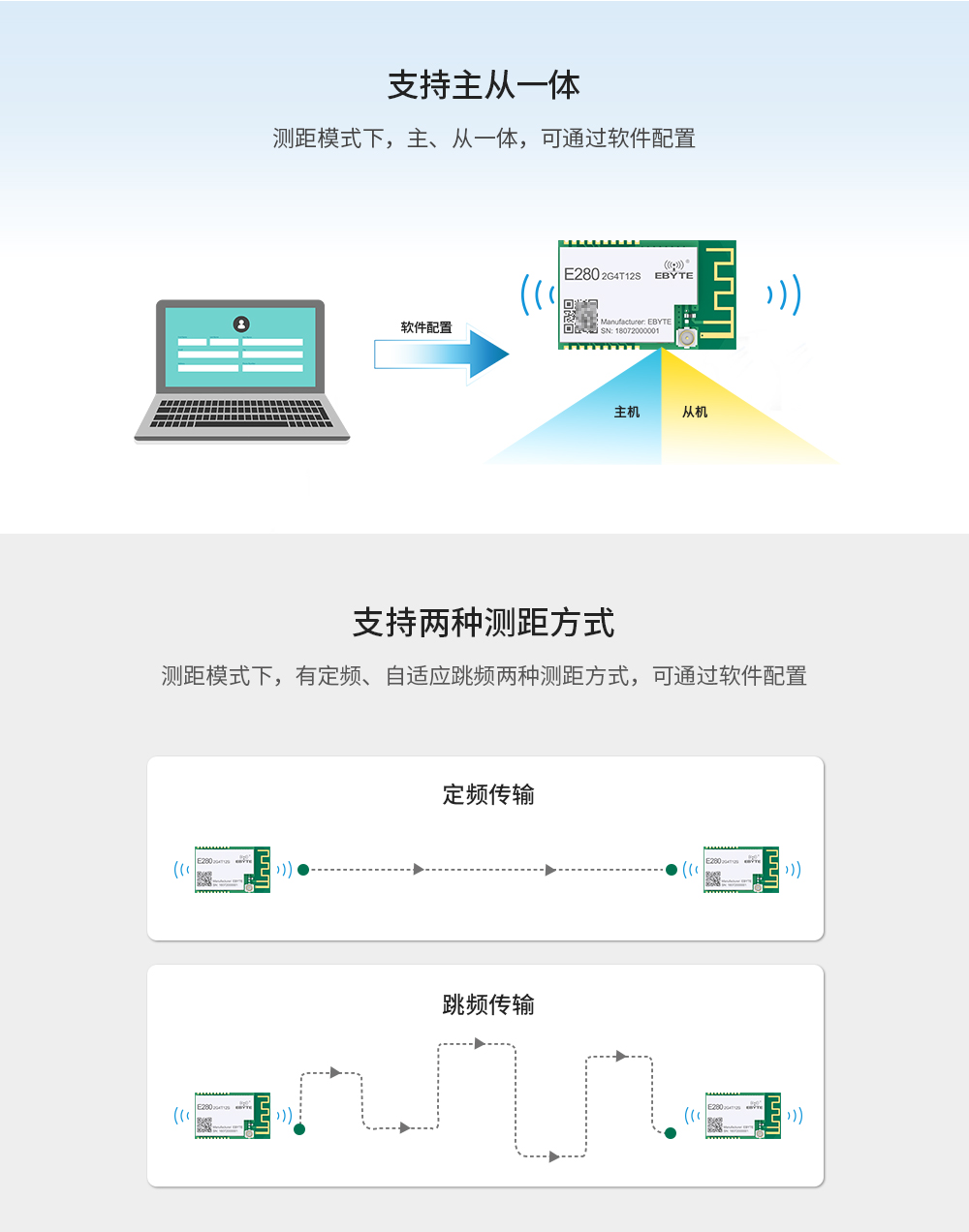

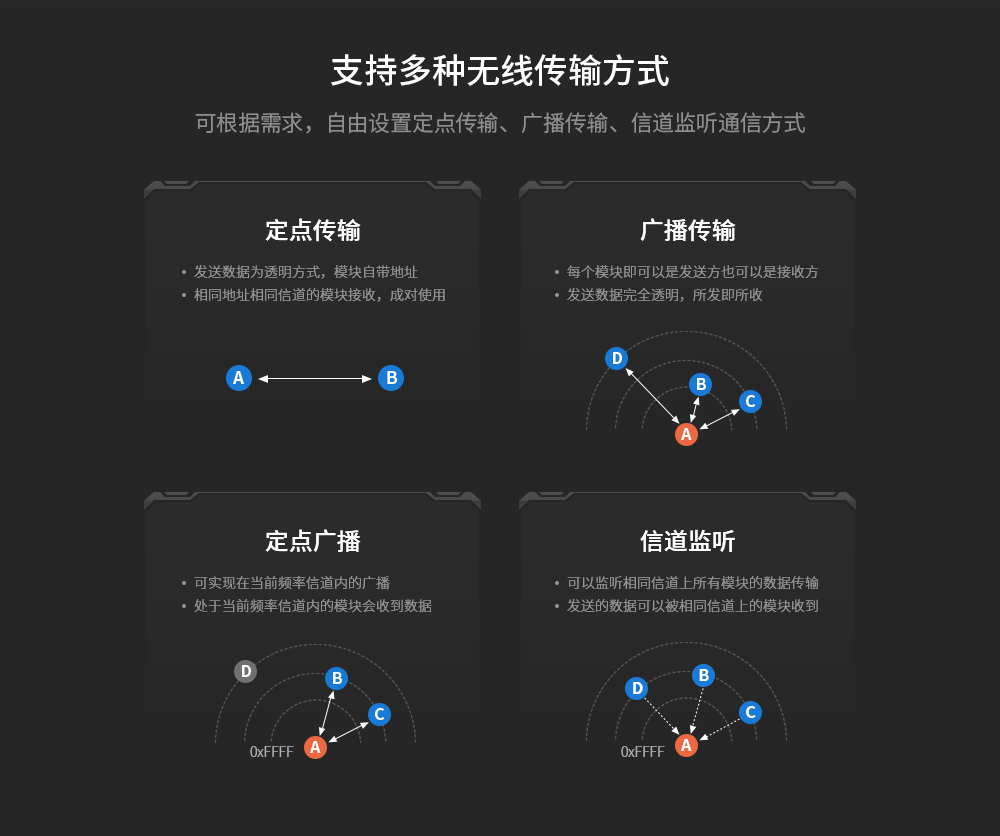

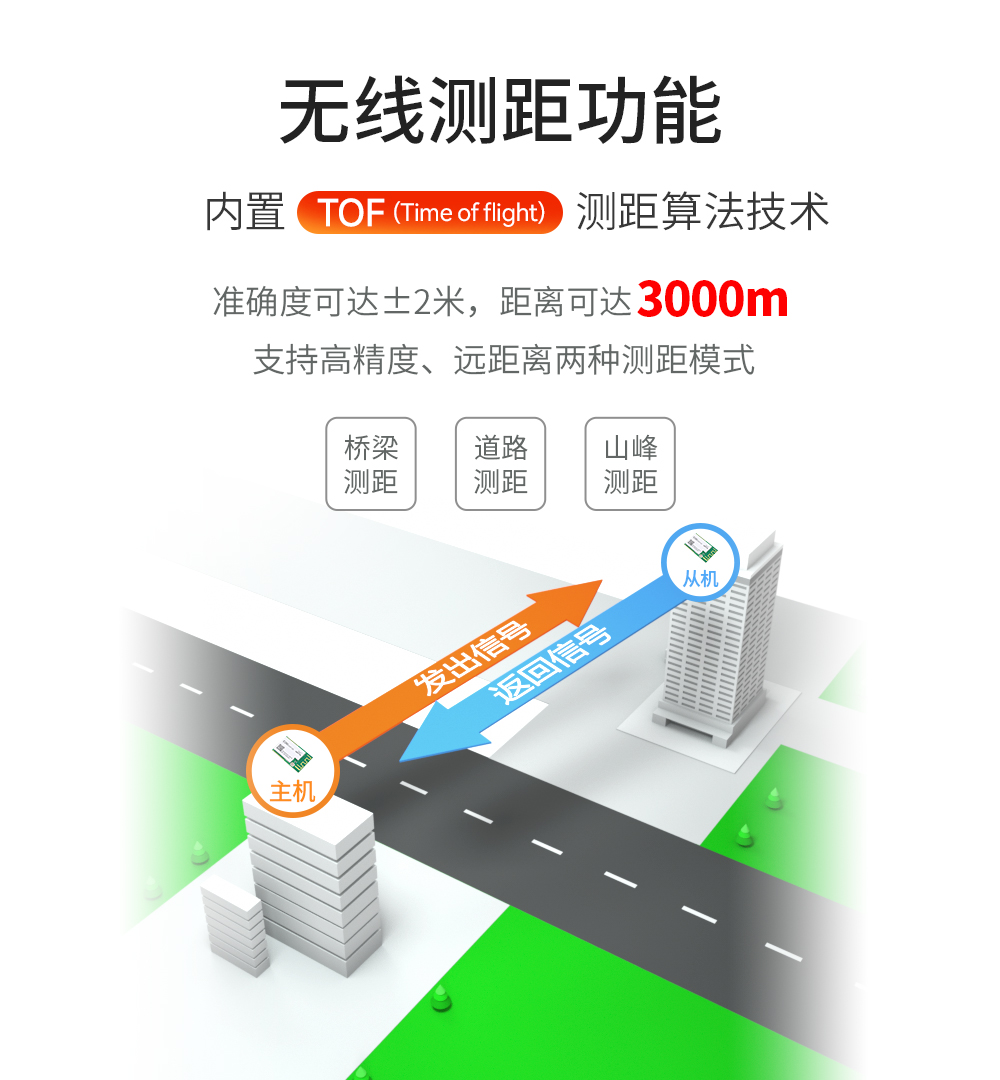

| 主要參數 | 參數值 | 備注 |
| 參考距離 | 3000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 1kbps |
| 發射長度 | 121 Btye 221 Btye | 普通模式，使用 1Mbps 空速 連傳模式 |
| 接口方式 | 1.27mm | - |
| 調制方式 | GFSK LoRa FLRC | - |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |

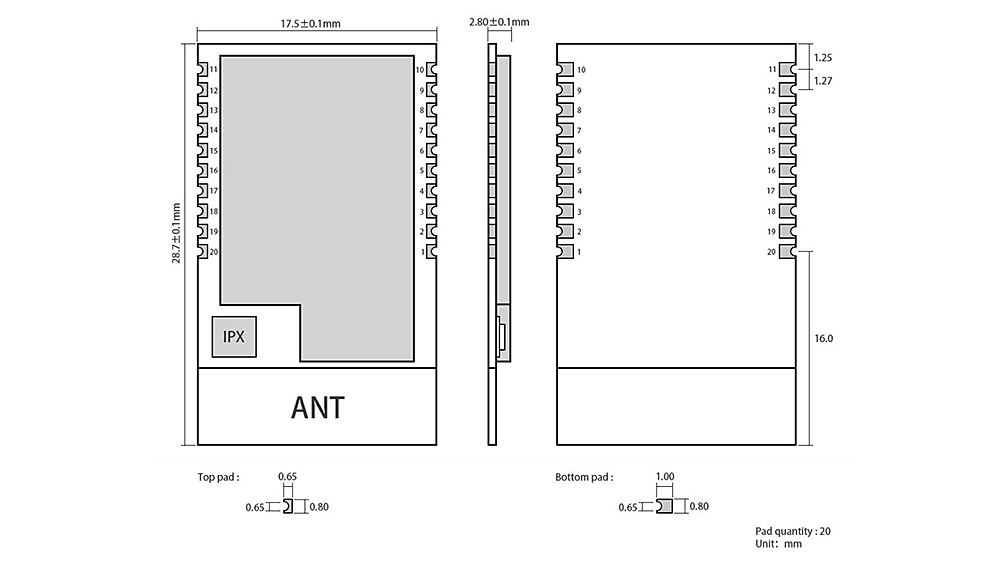

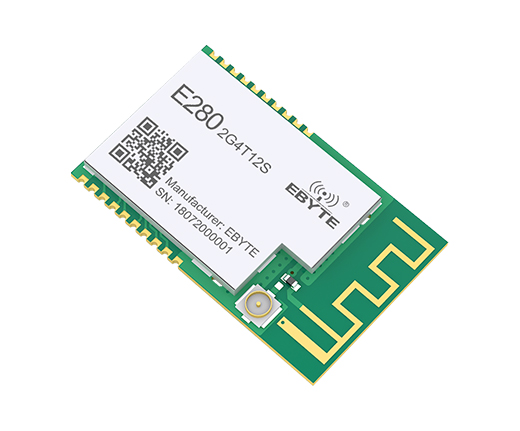

| 外形尺寸 | 17.5*28.7mm | - |
| 天線接口 | IPEX/PCB | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.3 | 5 | 5.5 | V | ＞5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V 建議加電平轉換 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 2400 | - | 2500 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 46 | - | mA | 瞬時功耗 |
| 接收電流 | - | 20 | - | mA | - |
| 休眠電流 | - | 8 | - | μA | 軟件關斷 |

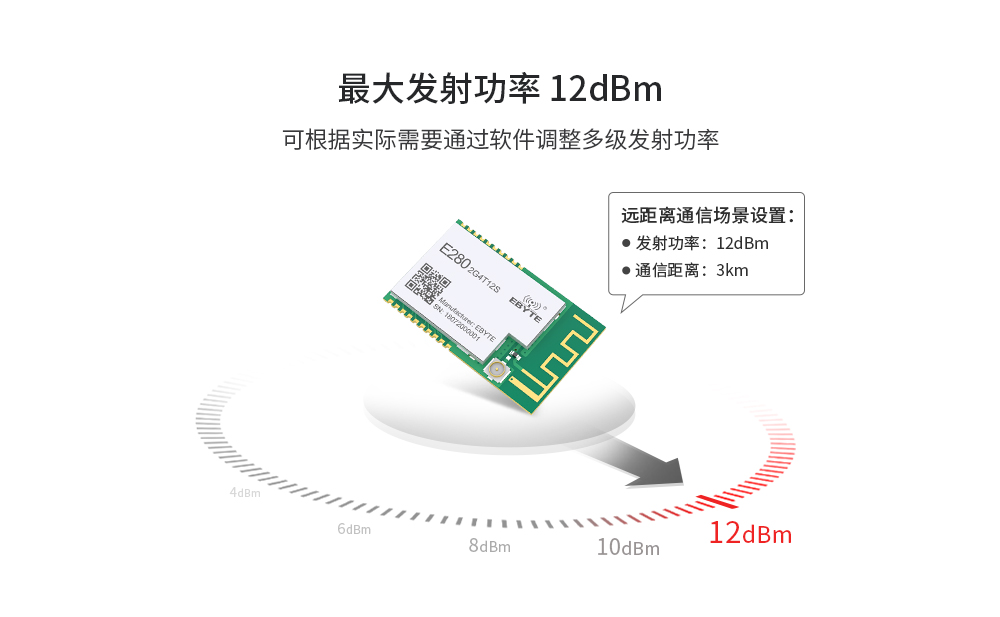

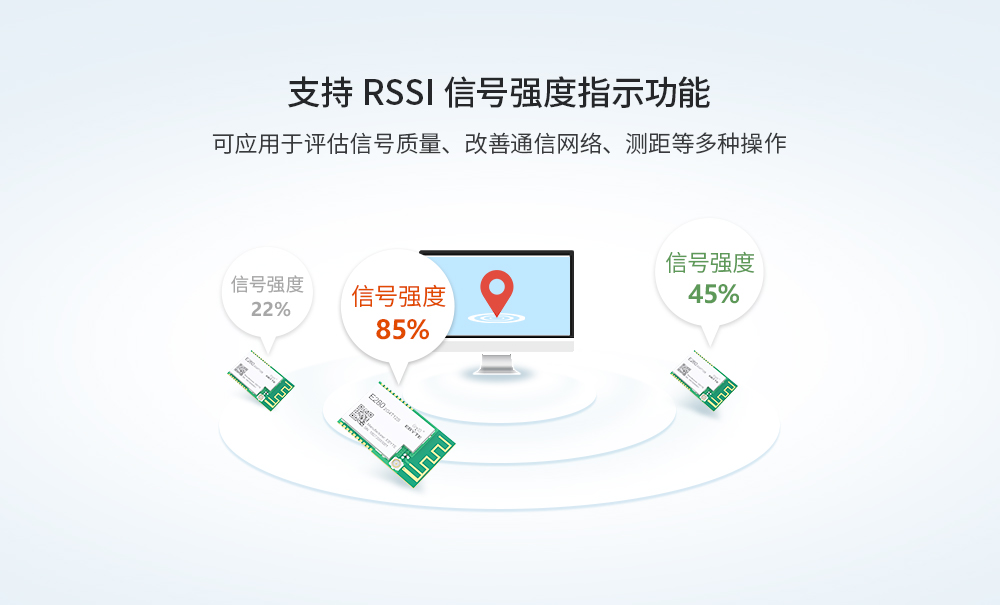

| 最大發射功率 | 11.5 | 12 | 13.5 | dBm | - |
| 接收靈敏度 | -130 | -132 | -134 | dBm | 空中速率 1kbps |
| 空中速率 | 1k | 1k | 2M | bps | 用戶編程控制 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 參考地 | 模塊地線 |
| 2 | NC | - | 空腳不接 |
| 3 | MO | 輸入 | M2、M1、M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 4 | M1 | 輸入 | M2、M1、M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 5 | M2 | 輸入 | M2、M1、M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 6 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳；可配置為漏極開路或上拉輸入 |
| 7 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳；可配置為漏極開路或推挽輸出 |
| 8 | AUX | 輸出 | 用于指示模塊工作狀態 |
| 9 | VCC | - | 模塊電源正參考，電壓范圍：2.3V~5.5V DC |
| 10 | GND | 參考地 | 模塊地線 |
| 11 | GND | 參考地 | 模塊地線 |
| 12~19 | NC | - | 空腳不接 |
| 20 | GND | 參考地 | 模塊地線 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：根據模塊demo資料做了二次開發，用其他家的SX1280芯片模塊寫入同樣的程序，E28模塊傳輸數據時一直返回ff，該問題怎么解決？ |
| 答：該問題是二次開發問題，首先需要控制TXEN,RXEN，然后完全擦除后再燒錄之后重新測試開發。 |
| ★ 問：E28無線模塊的demo運行之后顯示報錯，是什么原因造成的呢？ |
| 答：demo報錯，建議根據報錯信息檢查一下編譯環境，具體可以查看模塊產品手冊信息。 |
| ★ 問：E28-2G4M20S模塊第8/9兩個引腳是否可以同時給高電平實現同時收發的功能？ |
| 答：該模塊是半雙工模塊，不可以同時連接PA和LNA，否則會擊穿LNA，建議使用E34系列中的全雙工型號無線模塊。 |
| ★ 問：使用兩個E28-2G4M12S開發做網關，希望實現全雙工，之前由一條SPI總線上掛兩個E28測試一直有問題，但使用單個E28時正常。 現在計劃一個E28用spi，另外一個使用uart， 使用uart這個發現soc發讀取版本指令給E28有回復，但低電平是0.8v而不是0.4v導致無法使用，應該怎么處理？ |
| 答：首先咨詢驗證模塊硬件，核對產品手冊指令數據；其次檢查下拉能力，如果下拉能力不夠的話，可以調試加大上拉電阻。 |
| ★ 問：E28-2G4M27SX模塊里面電源地方是否有15uH的電感，是否可以設置使用dc/dc mode？ |
| 答：E28-2G4M27SX模塊有電感。 |
| ★ 問：請問該型號有沒有溫補晶振？還有哪些模塊是帶有溫補晶振的呢？ |
| 答：E28不是溫補晶振；E32-TTL-100-V6.0，E19大功率系列是帶有溫補晶振的；有源晶振的就是帶溫補的。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

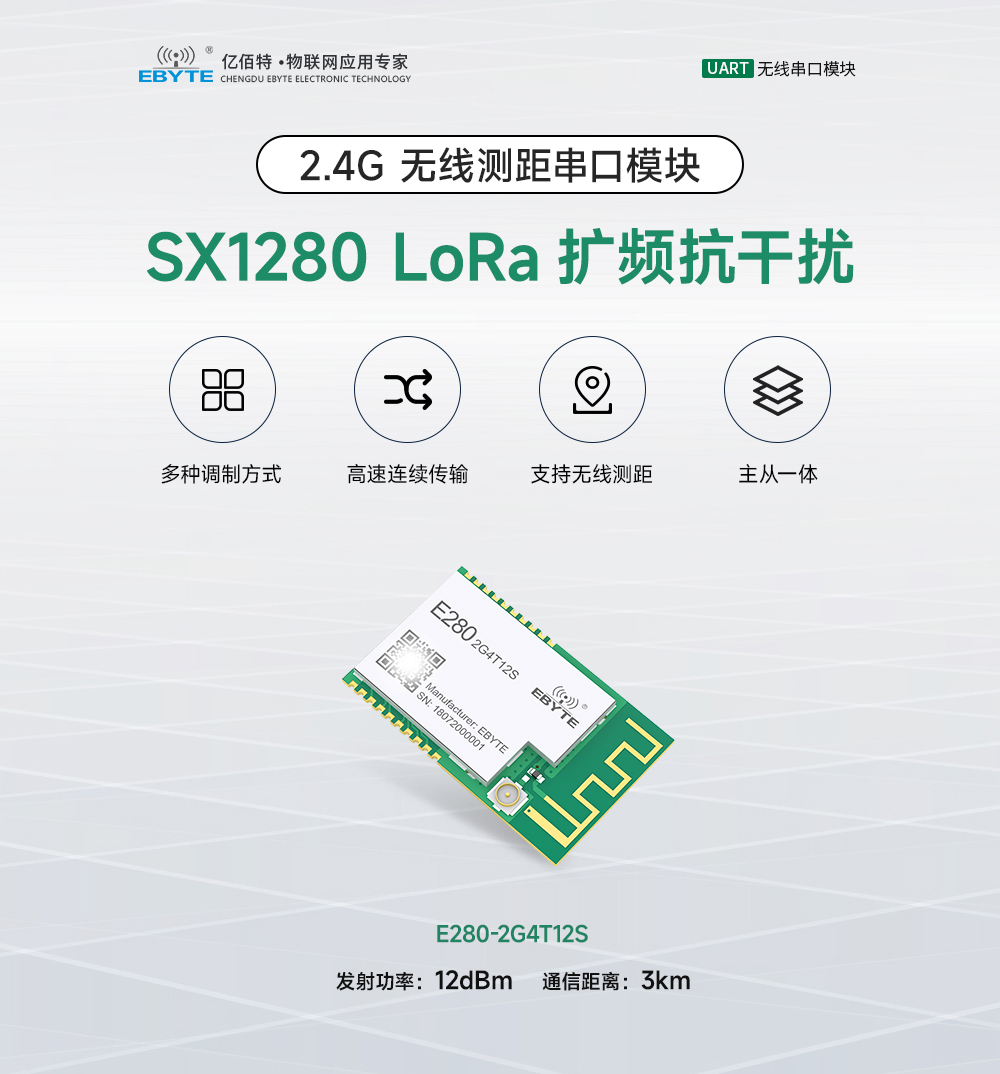

| E280-2G4T12S | UART | SX1280 | 2.4G | 12 | 3 | 1~2M | 貼片 | 17.5*28.7 | LORA擴頻抗干擾，無線測距 |
