接口：USB
芯片：-
尺寸：53*27mm
重量：152.6±0.1g

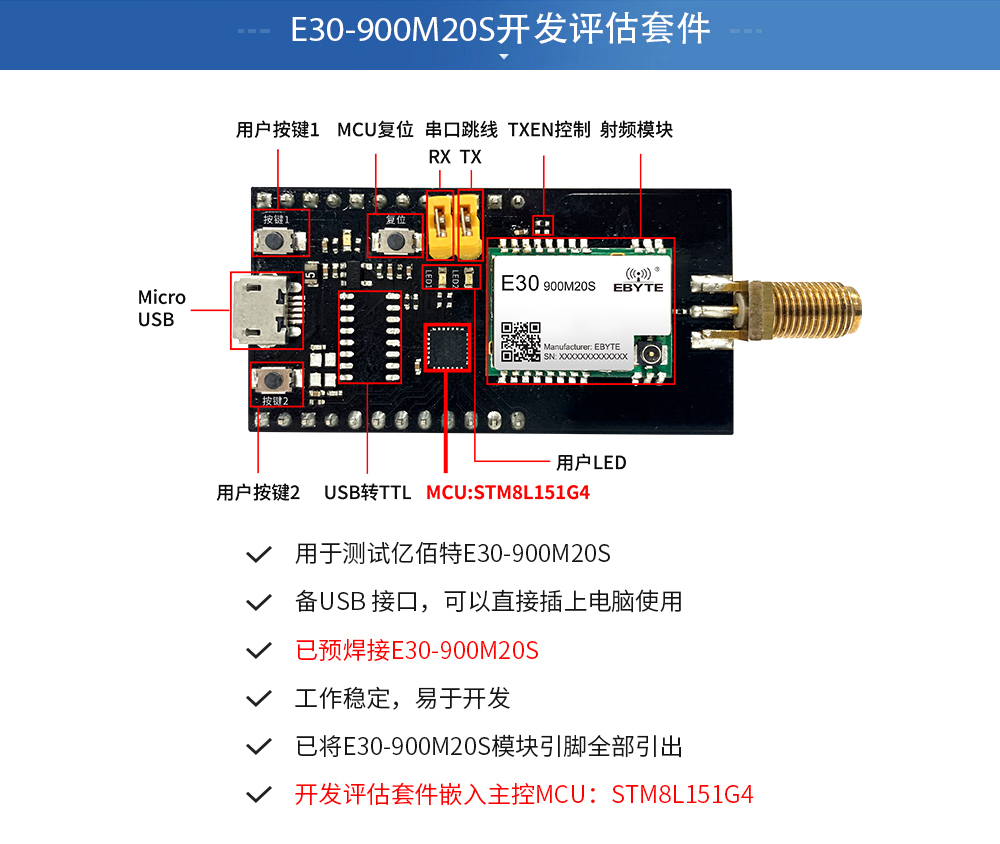

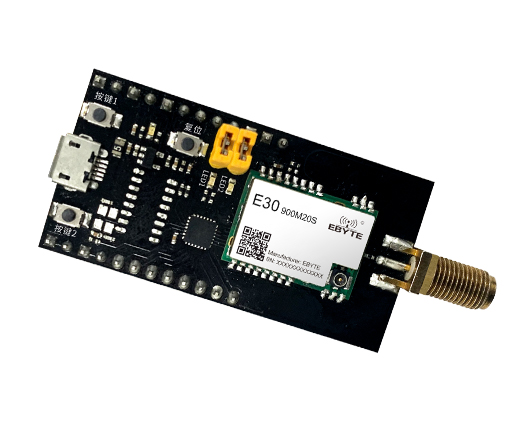

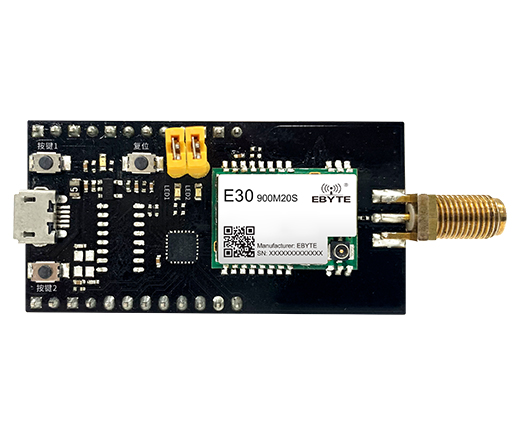

功能：E30-900M20S開發評估套件

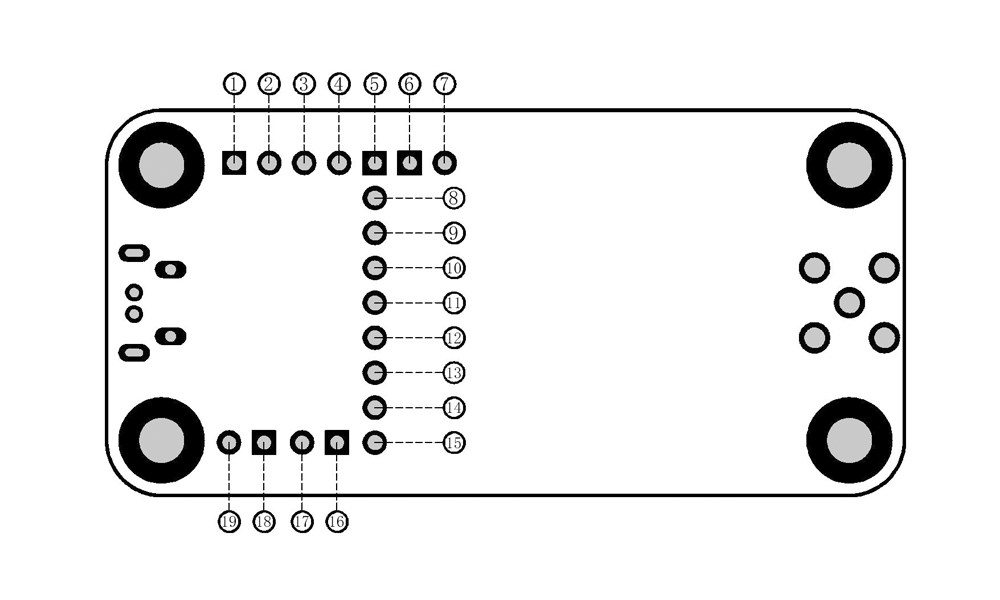

| 序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V 電引出腳 |
| 2 | 3.3V | 3.3V 電引出腳 |
| 3 | GND | 底板參考地 |
| 4 | GND | 底板參考地 |
| 5 | 3.3V | 3.3V 電引出腳 |
| 6 | GND | 底板參考地 |
| 7 | REST | MCU 外部復位引腳 |
| 8 | SWIM | MCU 的 SWIM 引腳 |
| 9 | 3.3V | 3.3V 電引出腳 |
| 10 | VCC | 模塊供電引腳，需要與 9 號引腳短接給模塊供電 |
| 11 | PC6 | MCU 普通 IO |
| 12 | PC5 | MCU 普通 IO |
| 13 | PB3 | MCU 普通 IO |
| 14 | PB2 | MCU 普通 IO |
| 15 | PB1 | MCU 普通 IO |
| 16 | PB0 | MCU 普通 IO |
| 17 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 19 | PD1 | MCU 普通 IO |
| 20 | PD0 | MCU 普通 IO |
| 21 | GND | 底板參考地 |
| 22 | GND | 底板參考地 |
| 23 | 5V | 5V 電引出腳 |
| 24 | 5V | 5V 電引出腳 |
| 產品說明書 |
【用戶手冊】E30-900MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E30-900MBL-01_ |
| 【開源代碼示例】E30-900MBL-01_代碼工程 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】CE-E30  |
| 【FCC認證】FCC-E30 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E30T-433T20S(150℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 150℃耐高溫、收發一體、透?jìng)髂K | ||
| E30T-433T20S(125℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 125℃耐高溫、收發一體、透?jìng)髂K | ||
| E30-400M30S(4463) | SPI | SI4463 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-400M30S（4438） | SPI | SI4438 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-900M20S開發評估套件 | ||
| E30-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-400M20S開發評估套件 | ||
| E30-400M20S(4463) | SPI | SI4463 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M30S | SPI | SI4463 | 868M 915M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M20S | SPI | SI4463 | 868M 915M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-433T20S3 | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 貼片 | 16*26 | 前向糾錯，支持空中喚醒 | ||
| E30-400M20S(4438) | SPI | SI4438 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-780T20S | UART | SI4464 | 780M | 20 | 2.5 | 1~25k | 貼片 | 17*30 | 物聯網頻段，空中喚醒 | ||
| E30-170T27D | UART | SI4463 | 170M | 27 | 5.0 | 1~25k | 直插 | 24*43 | 穿透繞射，適合復雜環境 | ||
| E30-170T20D | UART | SI4463 | 170M | 20 | 2.0 | 1~25k | 直插 | 21*36 | 穿透繞射，適合復雜環境 | ||
| E30-433T20D | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 直插 | 21*36 | 穩定可靠，支持空中喚醒 |
