| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 5.5 | 超過5.5V 可能會永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 150 | 車規級 |

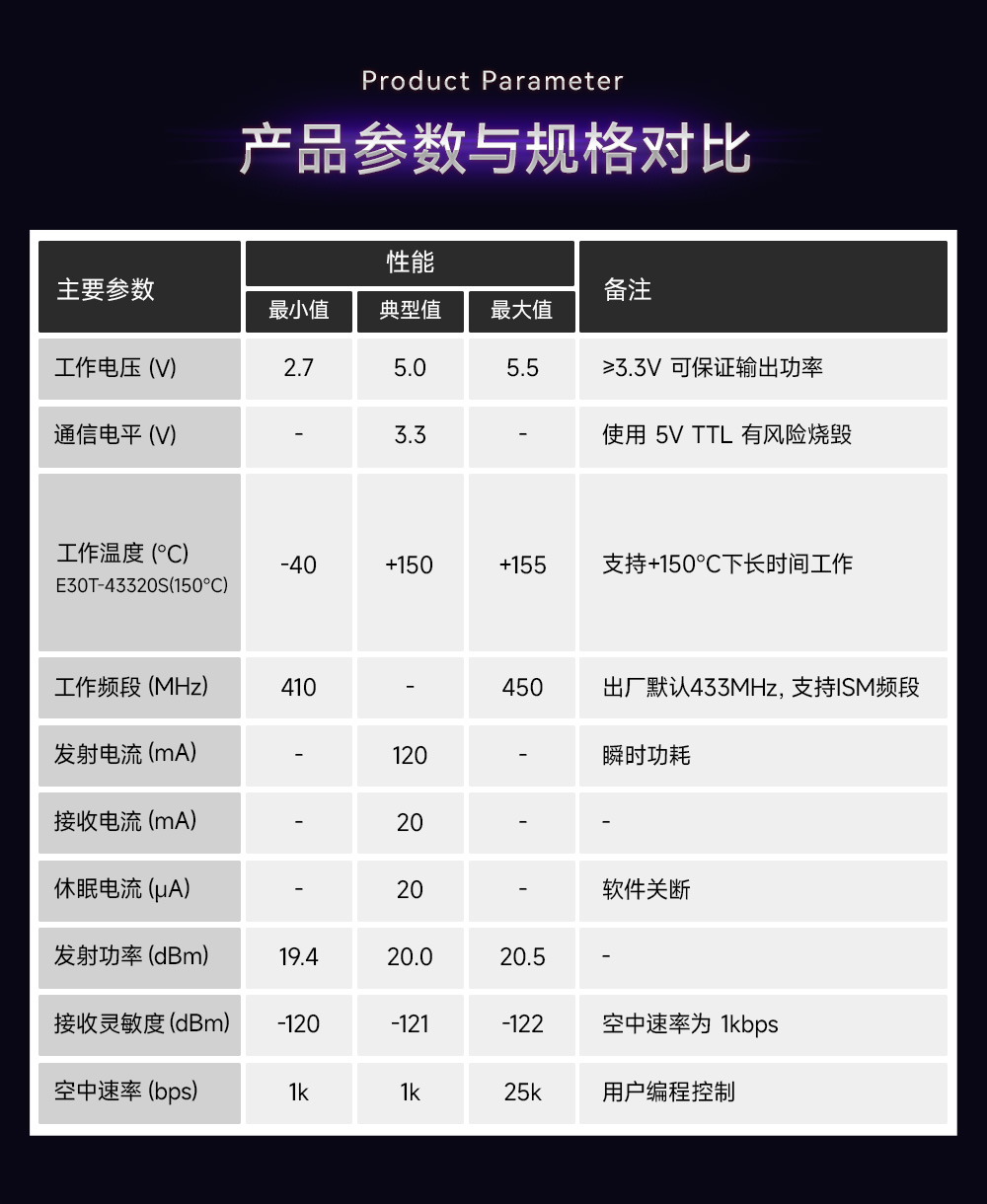

| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.7 | 5 | 5.5 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用5V TTL 有風險燒毀 | |||
| 工作溫度(℃) | E30T-433T20S(125℃) | -40 | 125 | 150 | 車規級設計 |
| E30T-433T20S(150℃) | -40 | 150 | 155 | ||
| 工作頻段（MHz） | 410 | - | 450 | 出廠默認433MHz，支持ISM 頻段 | |
| 功耗 | 發射電流（mA） | 120 | 瞬時功耗 | ||
| 接收電流（mA） | 20 | ||||
| 休眠電流（μA） | 450 | 軟件關斷 | |||
| 最大發射功率（dBm） | 19.4 | 20 | 20.5 | ||
| 接收靈敏度（dBm） | -120 | -121 | -122 | 空中速率為1kbps | |
| 空中速率 | 1k | 1k | 25k | 用戶編程控制 | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 3500m | 晴朗空曠環境，天線增益3.5dBi，天線高度2.5米，空中速率1kbps |
| 分包方式 | 58 Byte | 單包最大容量，超出后自動分包。 |
| 緩存容量 | 128 Byte | |
| 調制方式 | GFSK | |
| 通信接口 | TTL | TTL電平 |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |

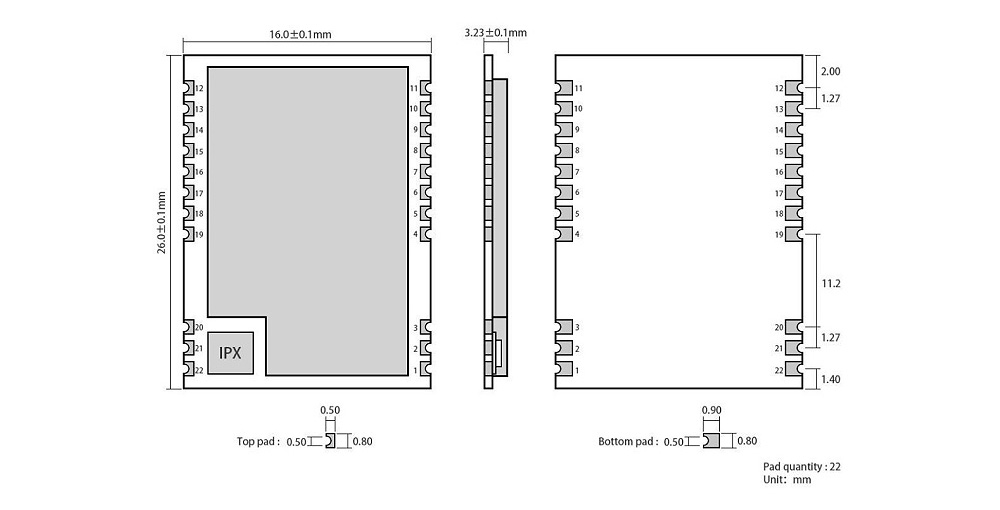

| 外形尺寸 | 16 * 26mm | |
| 天線接口 | IPEX/外部 | 等效阻抗約50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的4種工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳；可配置為漏極開路或上拉輸入，詳見參數設置。 |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳；可配置為漏極開路或推挽輸出，詳見參數設置。 |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；可配置為漏極開路輸出，或推挽輸出，詳見參數設置。（可以懸空） |
| 10 | VCC | 模塊電源正參考，電壓范圍：2.7～5.5V DC | |
| 11 | GND | 模塊地線 | |
| 13 | GND | 模塊地線 | |
| 12,14～18 | NC | 預留腳 | |
| 19 | GND | 模塊地線 | |
| 20 | GND | 模塊地線 | |
| 21 | ANT | 天線 | |
| 22 | GND | 模塊地線 |
