| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 775.1~787.85 MHz | 出廠默認 780MHz |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm（約100mW） |
| 接收靈敏度 | -121 dBm | 空速 5kbps |
| 空中速率 | 1k~25kbps | 出廠默認 5kbps |
| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.4kbps |
| 硬件參數 | 參數值 | 備注 |

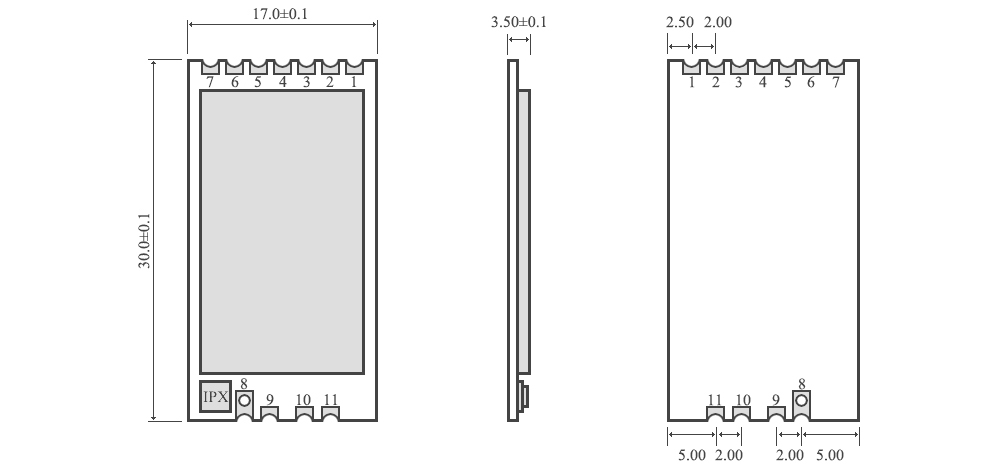

| 尺寸大小 | 17 * 30 mm | |
| 天線形式 | IPEX/外部/彈簧 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.2 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |

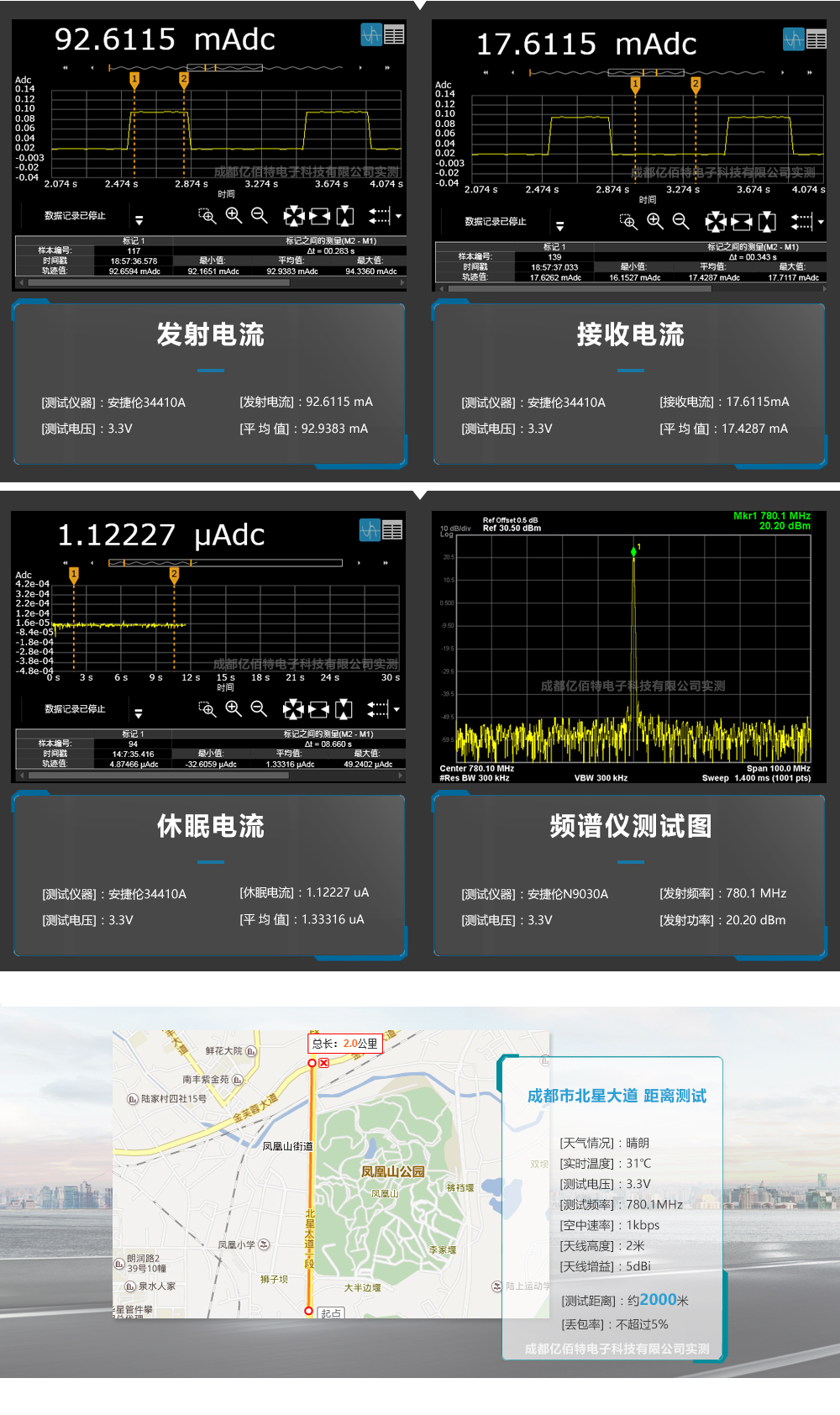

| 發射電流 | 82 | 89 | 98 | mA | 20dBm（100mW） |
| 接收電流 | 15 | 16 | 17 | mA | |

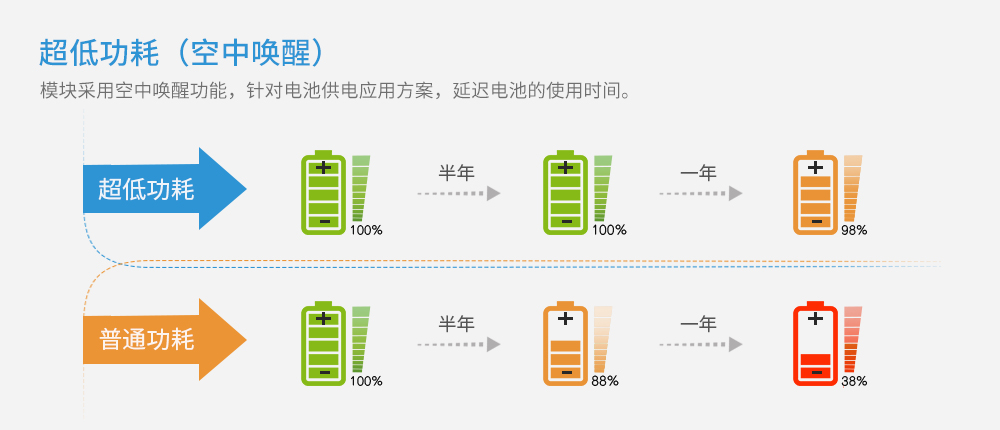

| 休眠電流 | 3 | 4 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

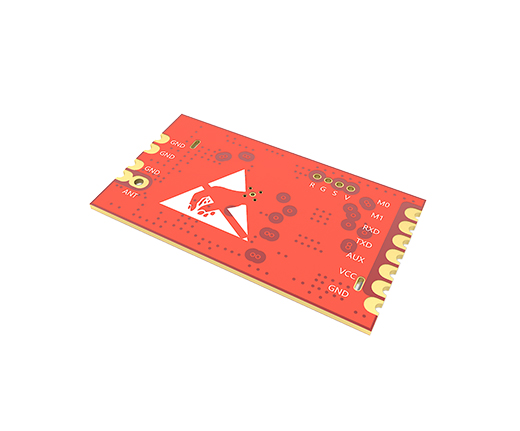

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出（可懸空） | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 6 | VCC | 模塊電源正參考，電壓范圍：2.3V~5.2V DC | |
| 7 | GND | 模塊地線 | |
| 8 | ANT | 天線（50Ω特性阻抗） | |
| 9 | GND | 模塊地線 | |
| 10 | GND | 模塊地線 | |
| 11 | GND | 模塊地線 |
| 在線購買 |
| 停產產品，批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E30T-433T20S(150℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 150℃耐高溫、收發一體、透傳模塊 | ||
| E30T-433T20S(125℃) | TTL | - | 410M 450M | 20 | 3.5 | 1~25k | 貼片 | 16*26 | 125℃耐高溫、收發一體、透傳模塊 | ||
| E30-400M30S(4463) | SPI | SI4463 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-400M30S（4438） | SPI | SI4438 | 433M 470M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-900M20S開發評估套件 | ||
| E30-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E30-400M20S開發評估套件 | ||
| E30-400M20S(4463) | SPI | SI4463 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M30S | SPI | SI4463 | 868M 915M | 30 | 5.6 | 1~25k | 貼片 | 38.5*24 | 傳輸距離遠，穿透繞射能力 | ||
| E30-900M20S | SPI | SI4463 | 868M 915M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-433T20S3 | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 貼片 | 16*26 | 前向糾錯，支持空中喚醒 | ||
| E30-400M20S(4438) | SPI | SI4438 | 433M 470M | 20 | 2.5 | 1~25k | 貼片 | 20*14 | 傳輸距離遠，穿透繞射能力 | ||
| E30-780T20S | UART | SI4464 | 780M | 20 | 2.5 | 1~25k | 貼片 | 17*30 | 物聯網頻段，空中喚醒 | ||
| E30-170T27D | UART | SI4463 | 170M | 27 | 5.0 | 1~25k | 直插 | 24*43 | 穿透繞射，適合復雜環境 | ||
| E30-170T20D | UART | SI4463 | 170M | 20 | 2.0 | 1~25k | 直插 | 21*36 | 穿透繞射，適合復雜環境 | ||
| E30-433T20D | UART | SI4438 | 433M | 20 | 2.5 | 1~25k | 直插 | 21*36 | 穩定可靠，支持空中喚醒 |
