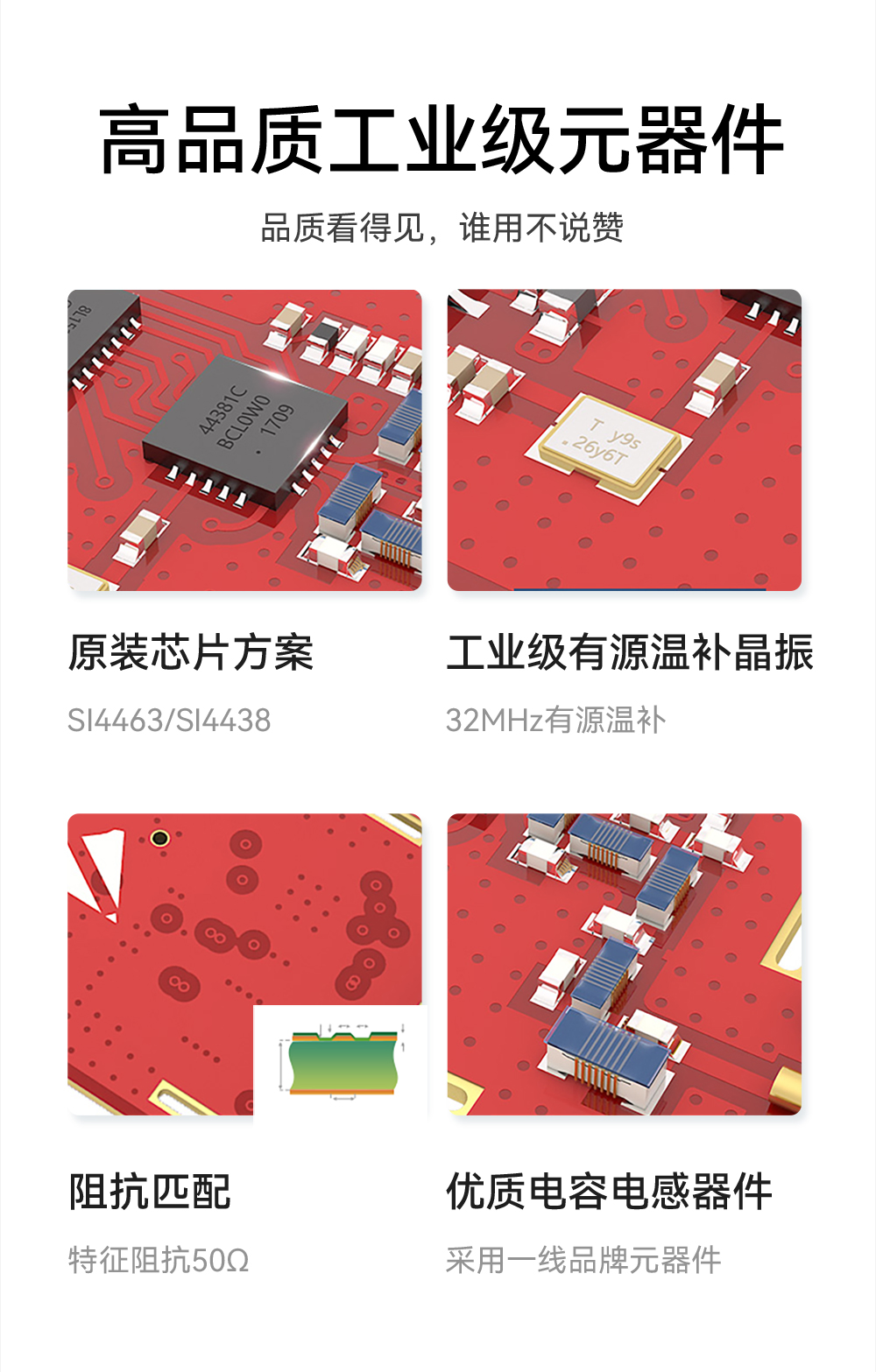

芯片方案：SI4438
工作頻率：425~450.5MHz
發射功率：10~20dBm
通信距離：2.5km
接口類型：UART
產品重量：2.0±0.1g

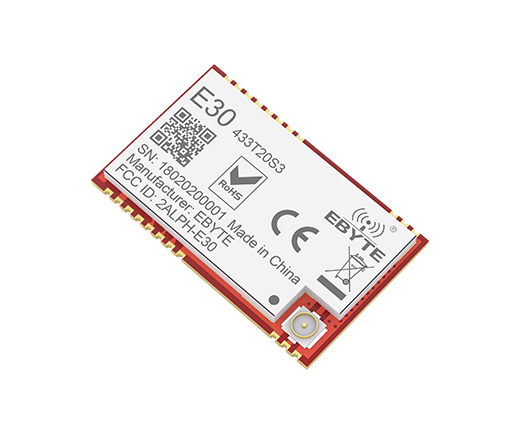

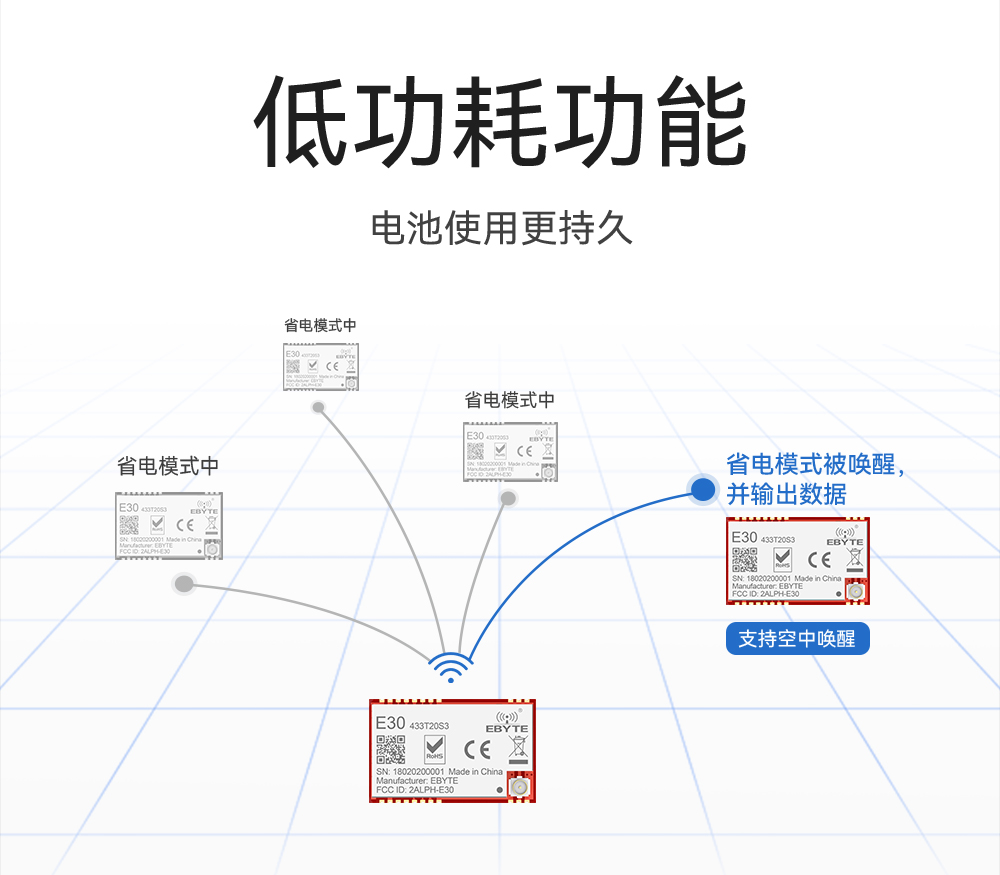

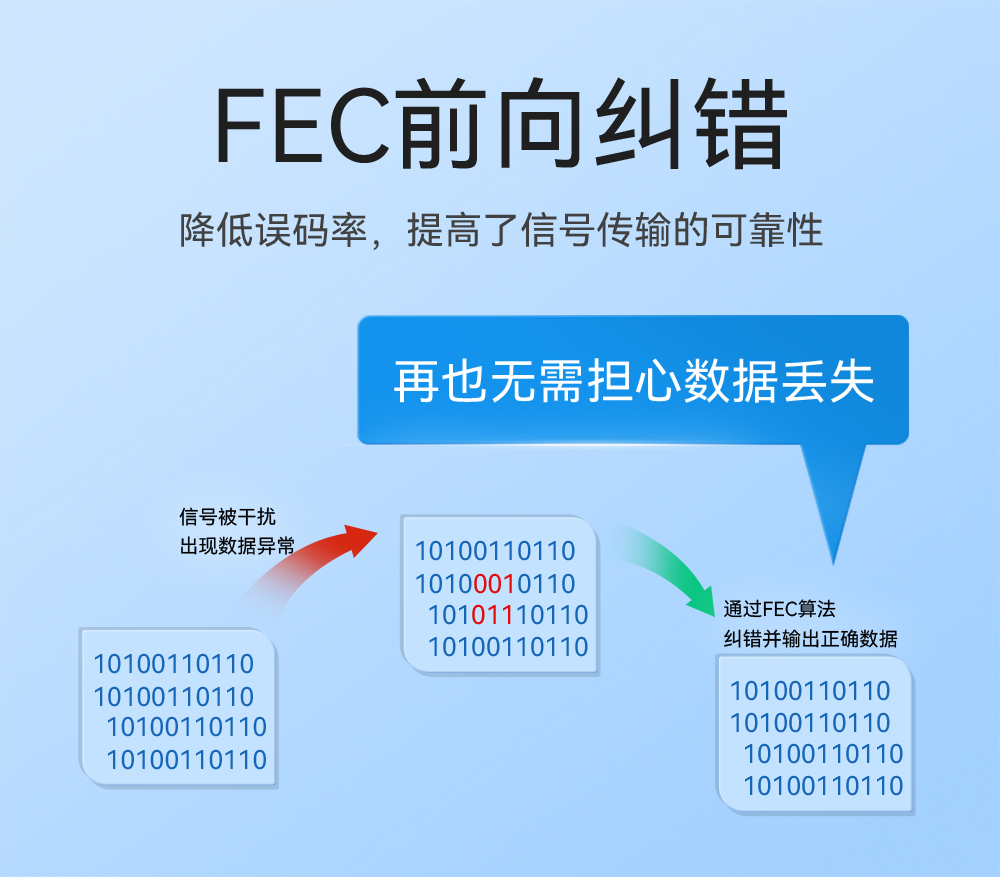

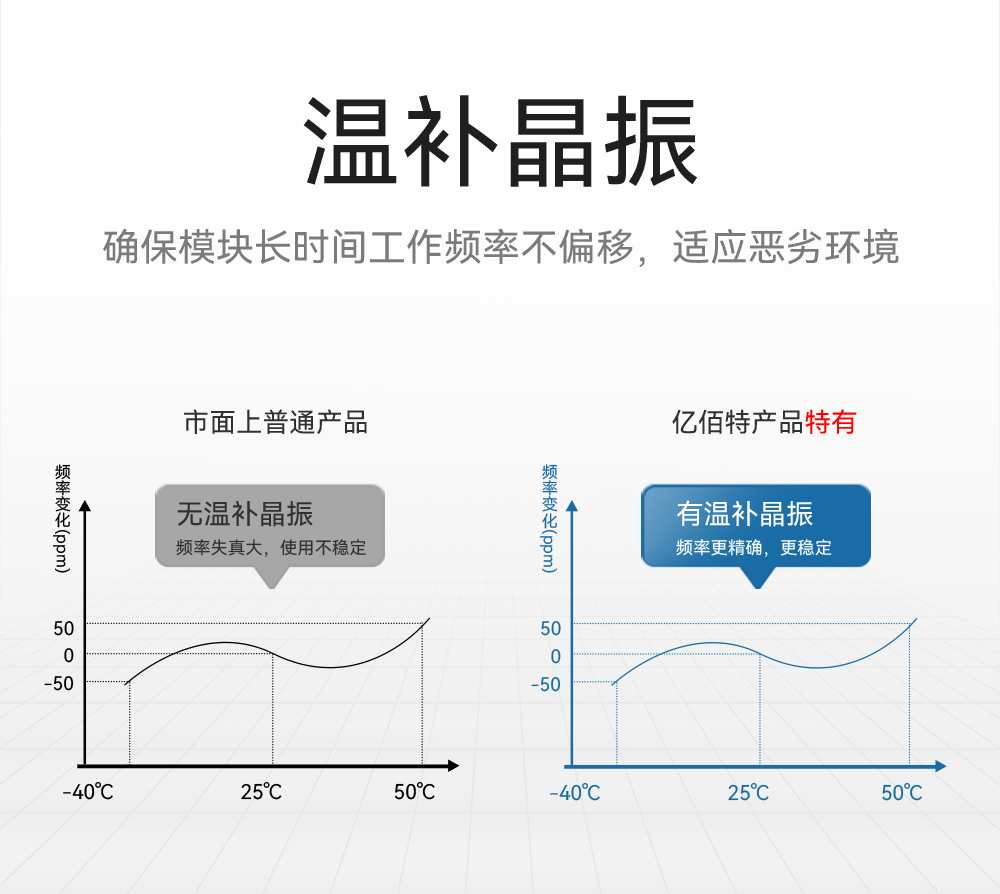

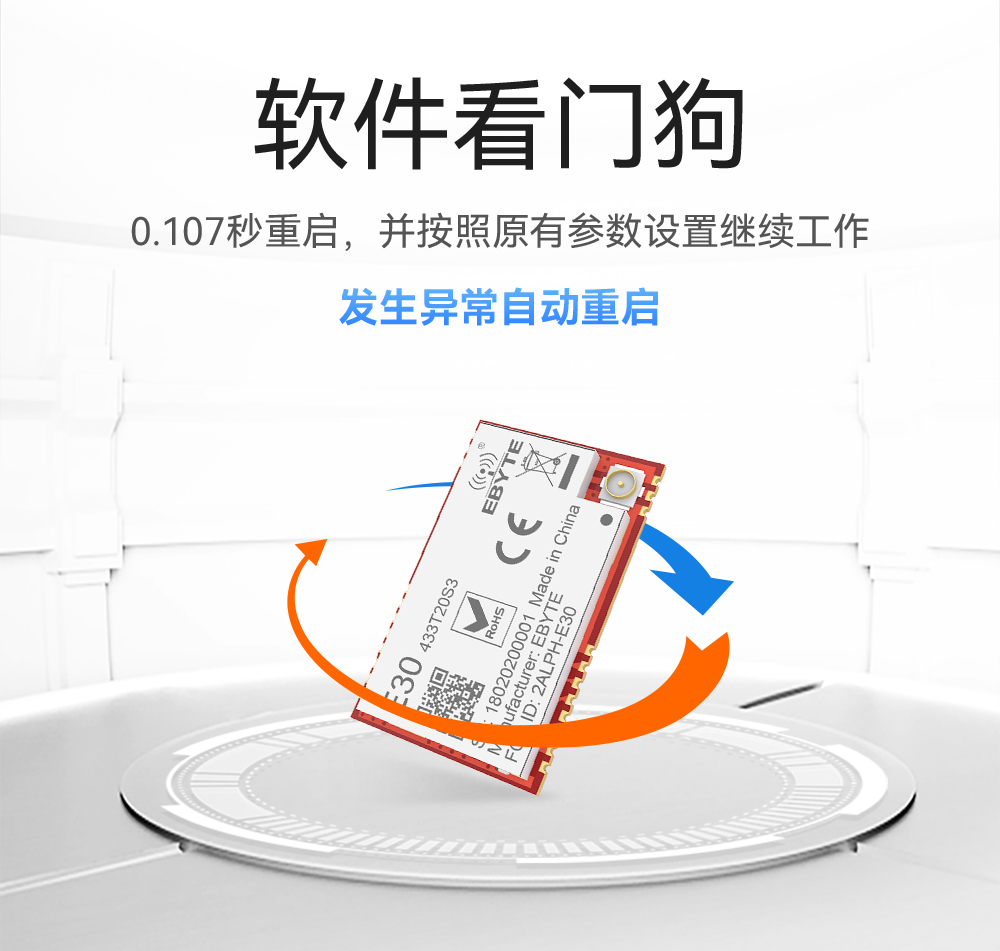

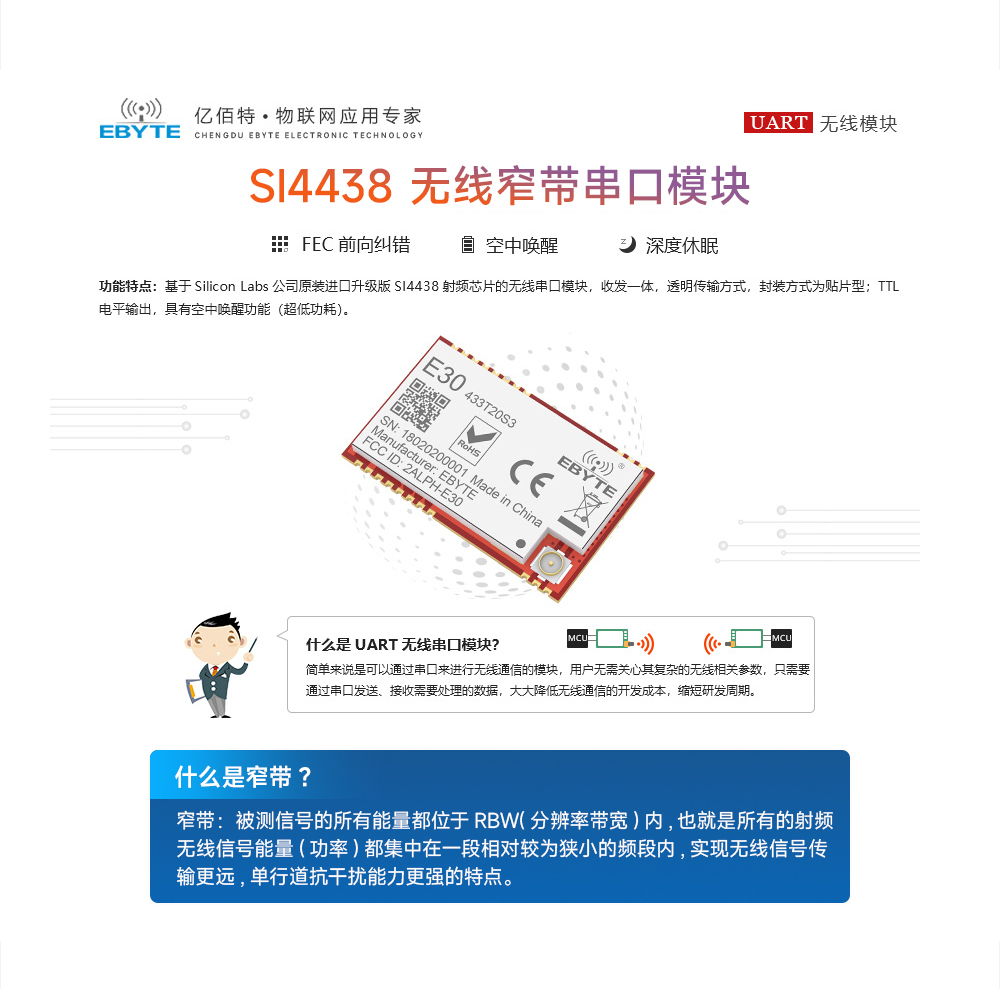

產品簡介：E30-433T20S3是一款基于Silicon Labs公司原裝進口SI4438射頻芯片的無線串口模塊（UART），半雙工，收發一體，透明傳輸方式，接口方式為貼片方式；TTL 電平輸出，具有空中喚醒功能（超低功耗）。該產品工作頻段為433M，適用于多種環境；該產品均已規模量產，大量應用于各行各業。

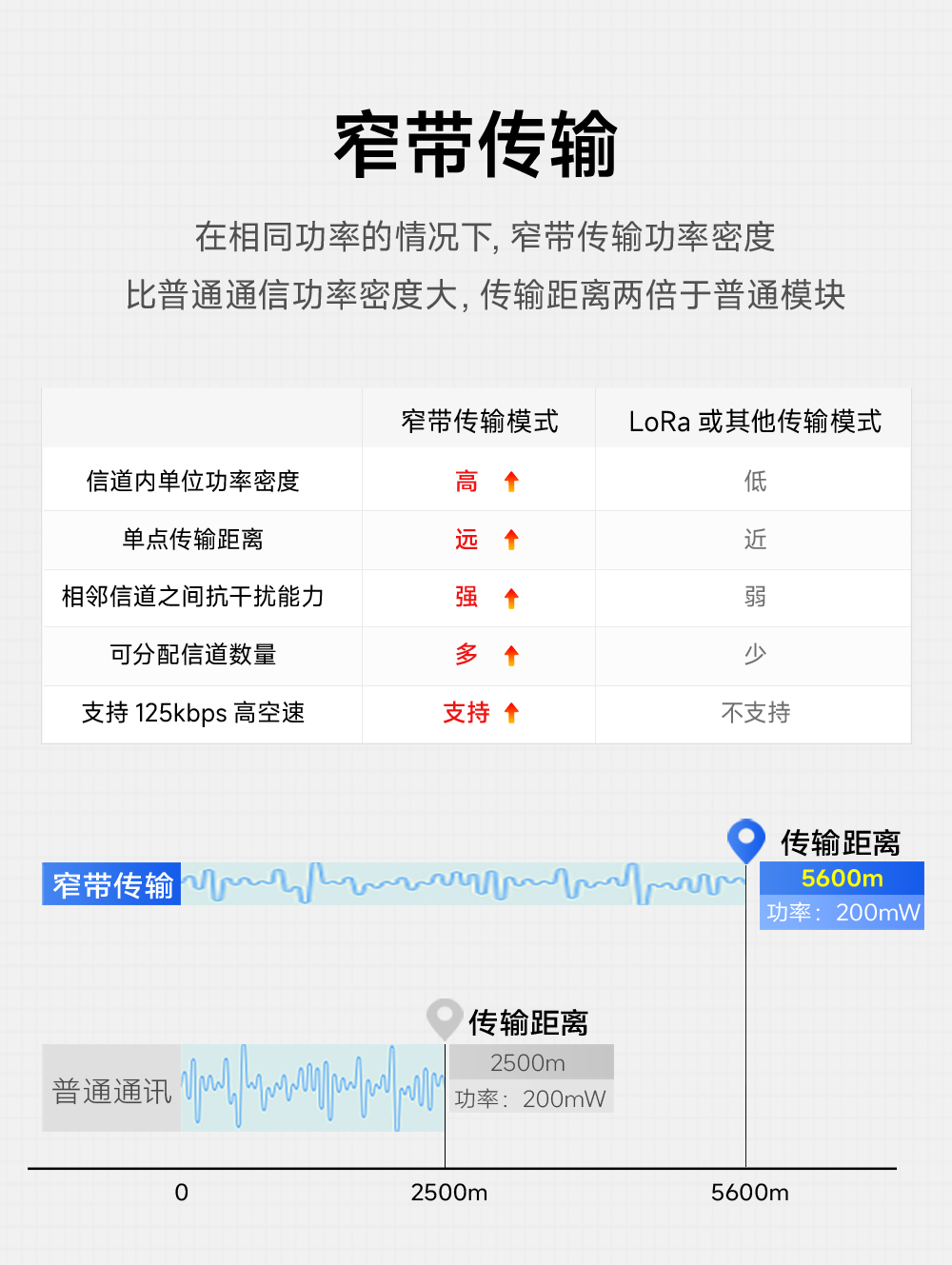

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 支持 ISM 頻段 |
| 發射功率 | 10~20 dBm | 出廠默認 20dBm（約100mW） |
| 接收靈敏度 | -114 dBm | 空速 1kbps |
| 空中速率 | 1k~25kbps | 出廠默認 1kbps |
| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1kbps |
| 硬件參數 | 參數值 | 備注 |

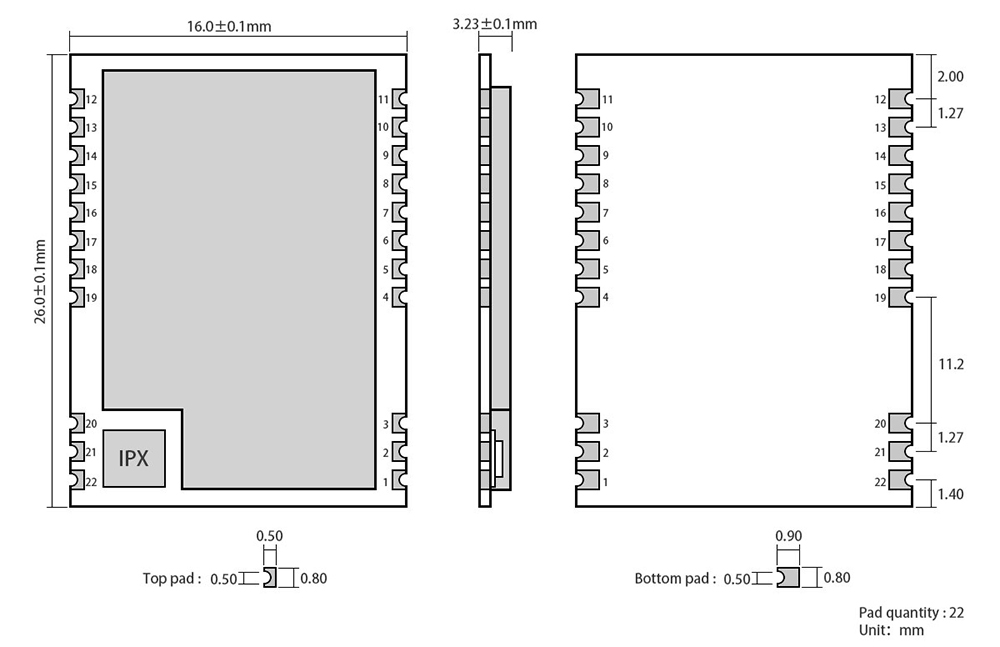

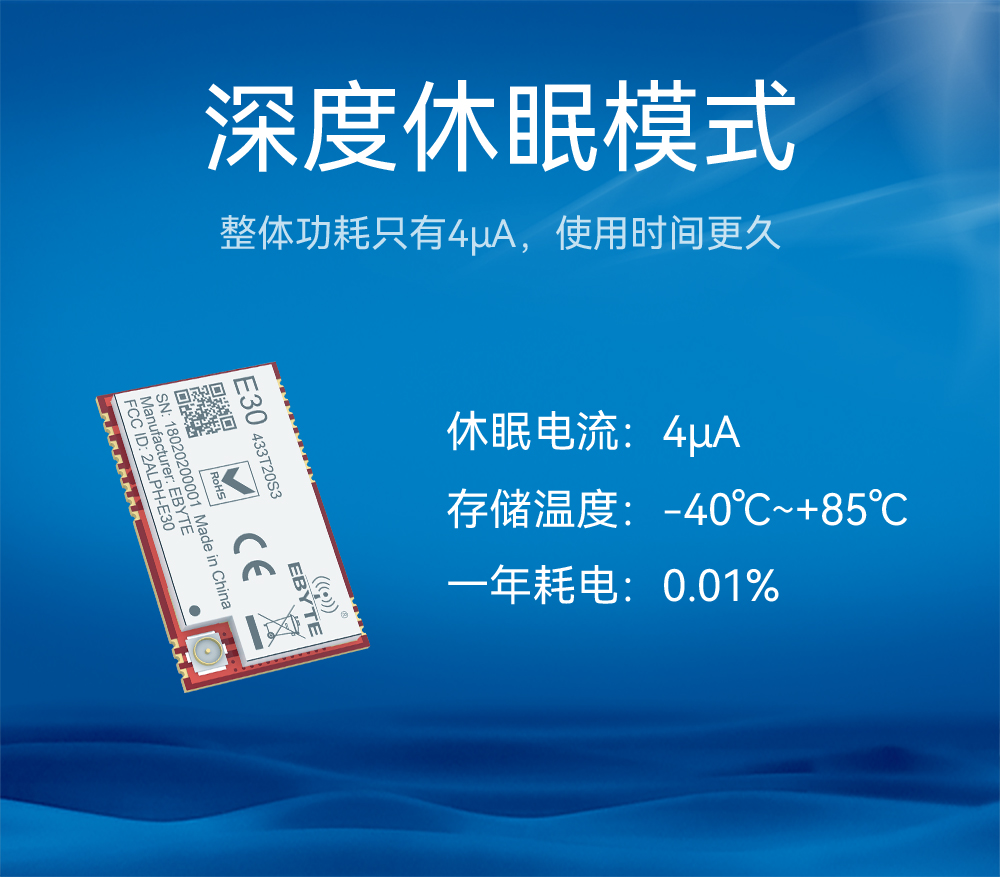

| 尺寸大小 | 16 * 26 mm | |
| 天線形式 | IPEX/外部 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 | 內部自動分包58字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.2 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |
| 發射電流 | 80 | 88 | 96 | mA | 瞬時功耗 |
| 接收電流 | 15 | 16 | 17 | mA | |
| 休眠電流 | 3 | 4 | 5 | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

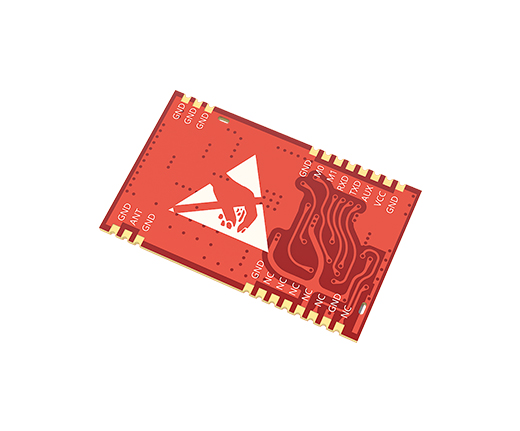

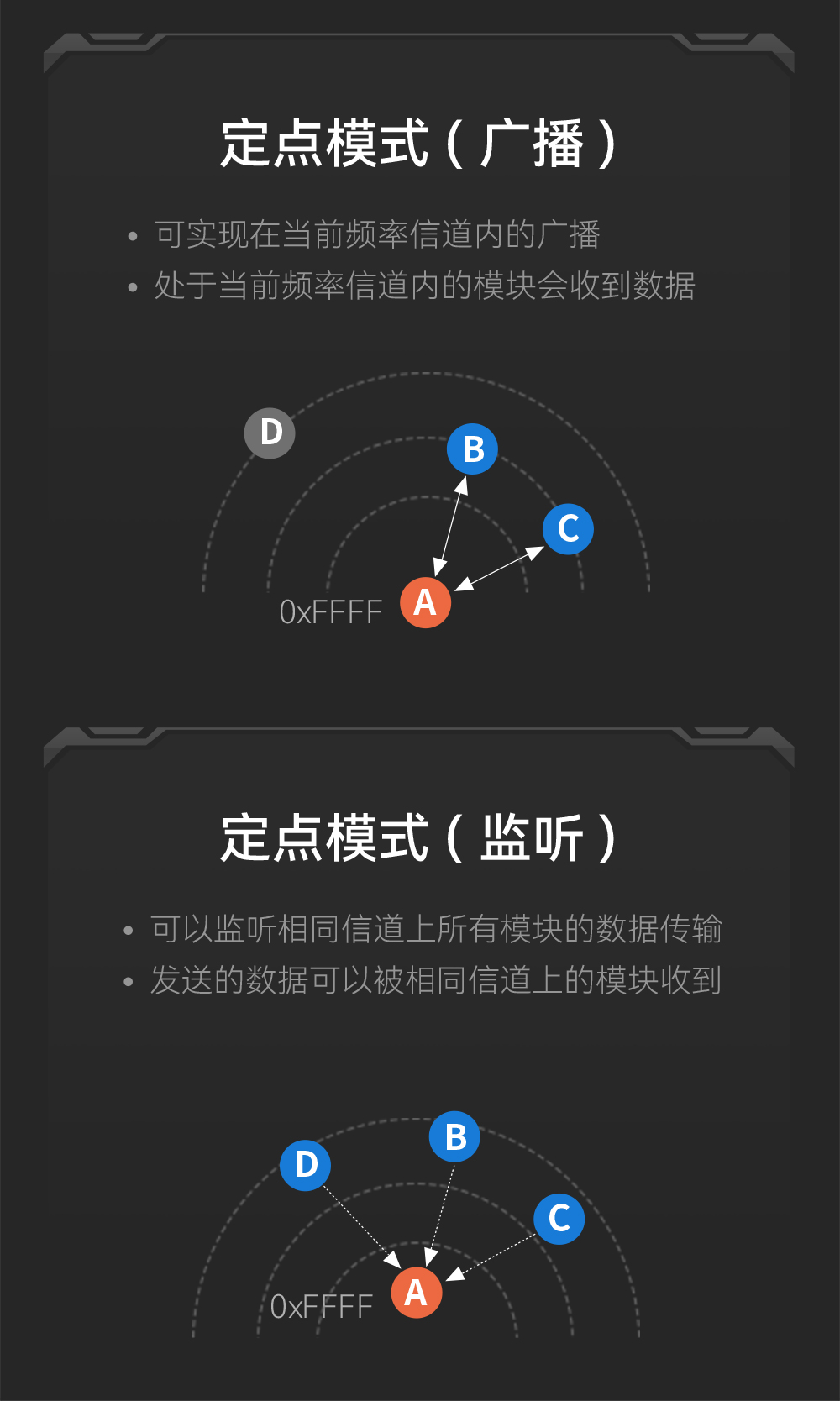

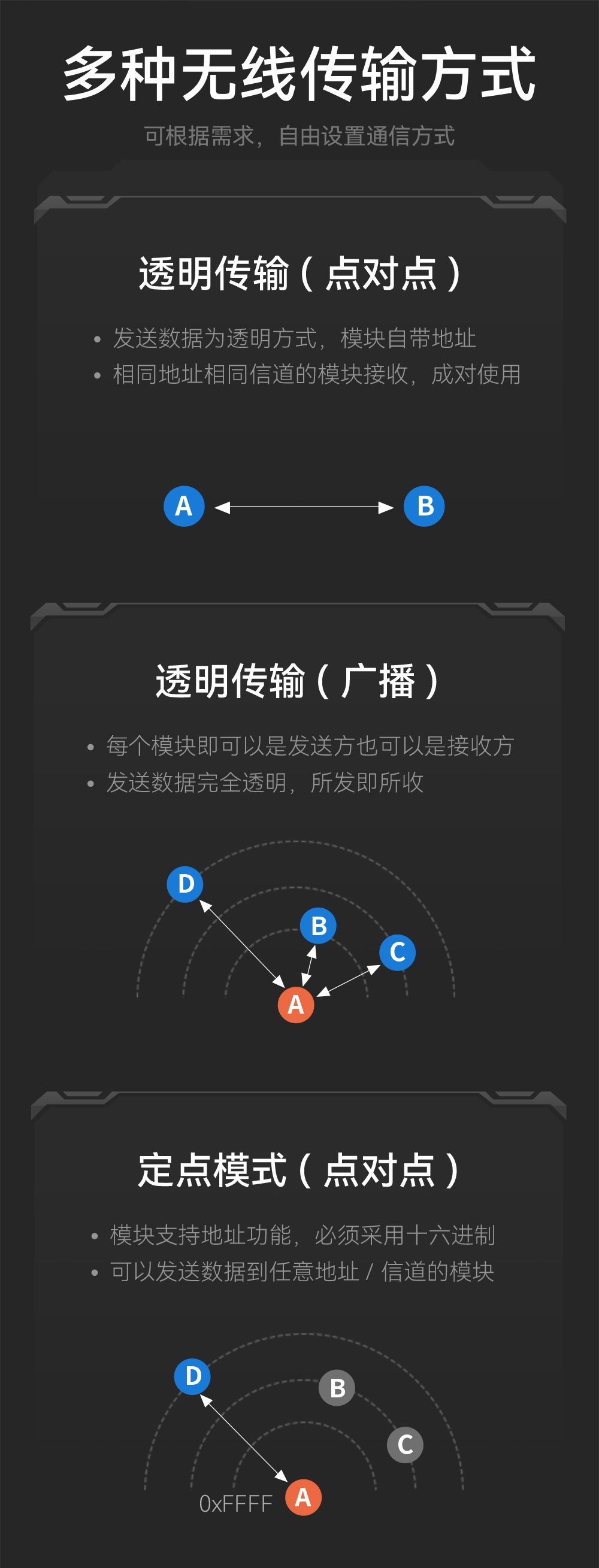

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的4種工作模式。（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳；可配置為漏極開路或上拉輸入，詳見參數設置。 |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳；可配置為漏極開路或推挽輸出，詳見參數設置。 |
| 9 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部MCU，上電自檢初始化期間輸出低電平；可配置為漏極 開路輸出，或推挽輸出，詳見參數設置。（可以懸空） |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.3V ~ 5.2V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | - | - |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | NC1 | - | - |
| 17 | NC2 | - | - |
| 18 | NC3 | - | - |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
