類型：FPC 內置天線
頻段：824-960MHz;1710-2170MHz
接口：IPEX-Ⅰ代接口
阻抗：50Ω
增益：3dBi
駐波比：≤1.5

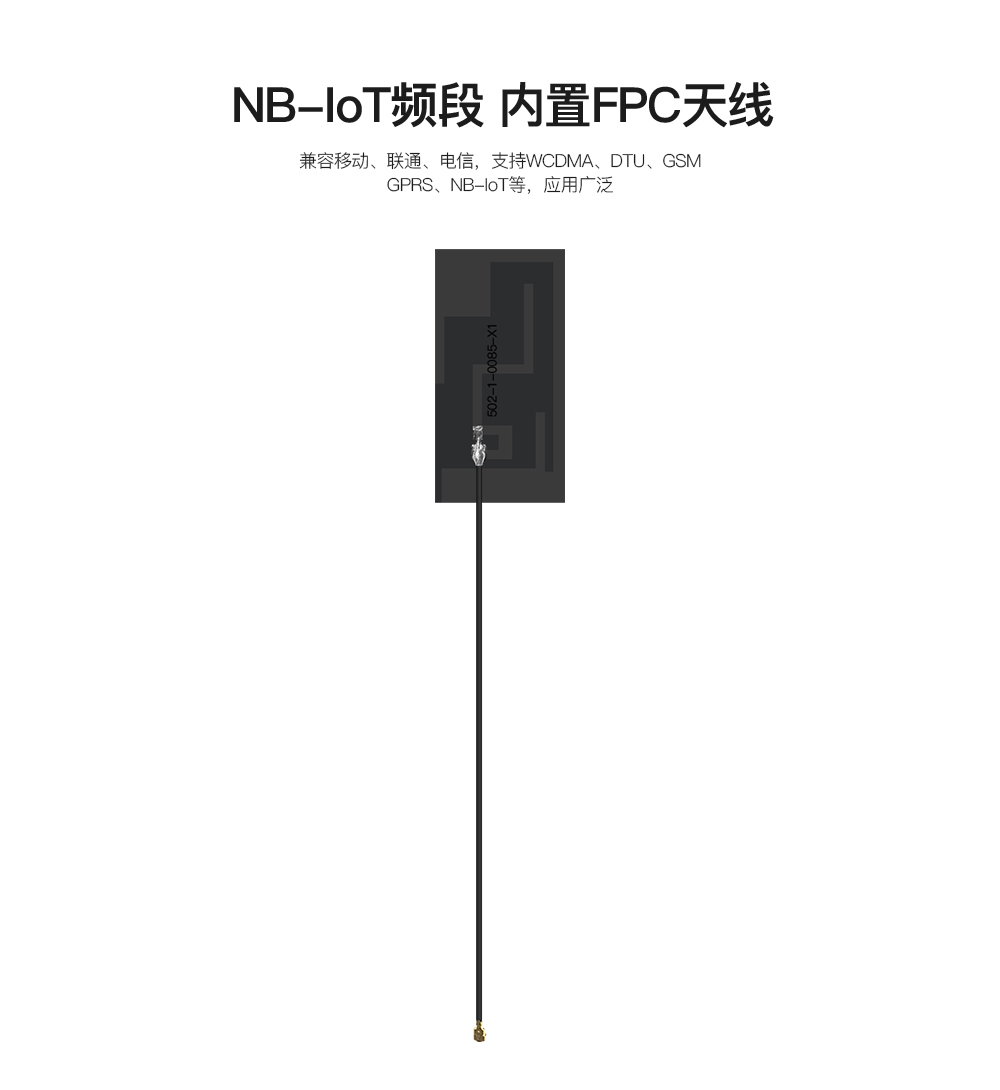

產品簡介：TXGN-FPC-4322 是一款 NB/GSM/3G 頻段的 FPC 內置天線，天線尺寸 43mm×22mm，IPEX-Ⅰ代接口，適用于各種 NB/GSM/3G頻段的終端設備（手機、無線網卡、路由器）、無線通訊模塊等，天線體積小,性能可靠，內置于模塊安裝使用，信號穩定。
| 主要參數 | 參數值 |
| 頻率范圍 | NB/GSM/3G 824-960MHz;1710-2170MHz |
| 天線增益 | 3dBi |
| 電壓駐波比 | ≤1.5 |
| 極化方向 | 線極化 |
| 輻射方向 | 全向 |
| 輸入阻抗 | 50Ω |
| 功率容量 | 2W |
| 產品尺寸 | 43mm×22mm |
| 整體重量 | 1g |
| 饋線材質 | RF1.13 |
| 饋線長度 | 115mm（可定制） |
| 天線材質 | FPC |

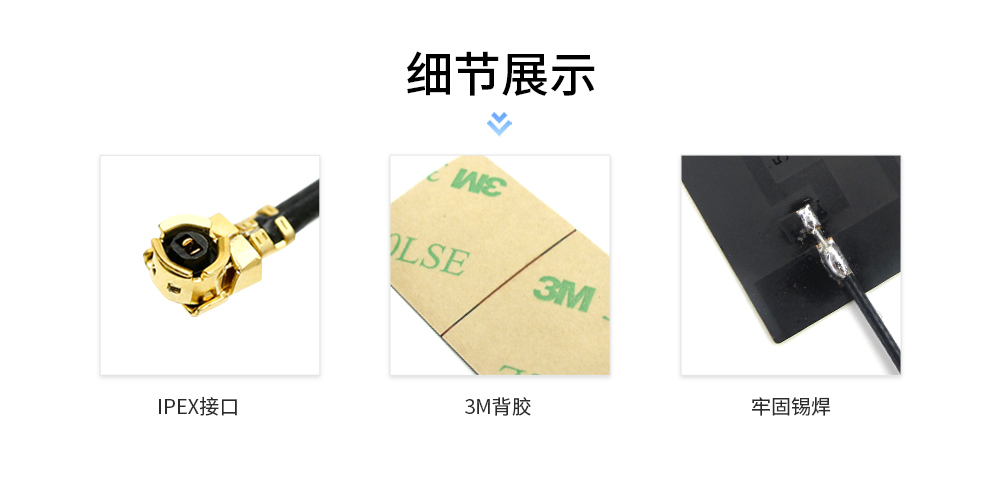

| 接口方式 | IPEX-Ⅰ代接口 |
| 工作溫度 | -30℃～+75℃ |
| 儲存溫度 | -30℃～+75℃ |
| 在線購買 |
| 【億佰特官方淘寶店】：https://www.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 類型 | 頻段 Hz | 接口 | 阻抗 Ω | 增益 dBi | 駐波比 | 高度 | 饋線 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TXGN-FPC-4322 | FPC 內置天線 | NB/GSM/3G | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 43mm×22mm | 115mm（可定制） | 適用于NB/GSM/3G | ||
| TXGN-FPC-5017 | FPC 內置天線 | NB/GSM/3G | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 50mm×17mm | 124mm（可定制） | 適用于NB/GSM/3G | ||
| TXGN-PCB-4013 | PCB 內置天線 | NB/GSM | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 40mm×13mm | 148mm（可定制） | 適用于NB/GSM | ||
| TXGN-FPC-3407 | FPC 內置天線 | NB/GSM | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 34mm×7mm | 120mm（可定制） | 適用于NB/GSM | ||
| TXGN-PCB-D41 | PCB 內置天線 | NB/GSM/3G | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 41mm | 145mm（可定制） | 適用于NB/GSM/3G | ||
| TXGN-PCB-3508 | PCB 內置天線 | NB/GSM | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 35mm×8mm | 145mm（可定制） | 適用于NB/GSM | ||
| TXGN-FPC-3308 | FPC 內置天線 | NB/GSM | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤1.5 | 33mm×8mm | 95mm（可定制） | 適用于NB/GSM | ||
| TXGN-FPC-4410 | FPC 內置天線 | NB/GSM/3G | IPEX-Ⅰ代接口 | 50 | 3.0 | ≤2.0 | 44mm×10mm | 120mm（可定制） | 適用于NB/GSM/3G | ||
| TXGN-JZ-5 | 直頭膠棒天線 | NB-IoT/GPRS/GSM | SMA-J | 50 | 2.5 | ≤1.5 | 52mm | - | 適用于GPRS/NB-IoT | ||
| TXGN-JW-5 | 彎頭膠棒天線 | NB-IoT/GPRS/GSM | SMA-J | 50 | 2.5 | ≤1.5 | 50mm | - | 適用于GPRS/NB-IoT | ||
| TXGN-TB-300 | 銅桿吸盤天線 | 4G/LTE | SMA-K | 50 | 6.0 | ≤1.5 | 160*Φ60mm | - | 適用于4G系列產品 | ||
| TXGN-PCB-6508 | 柔性天線 | 2.4G | IPX | 50 | 2.0 | ≤1.5 | 66*8*150mm | - | 適用于GPRS/NB-IoT | ||
| TXGN-JKD-20 | 膠棒天線 | GPRS | SMA-J | 50 | 3.0 | ≤1.5 | 200mm | - | 適用于GPRS/NB-IoT | ||
| TXGN-XPL-300 | 吸盤天線 | GPRS | SMA-J | 50 | 3.5 | ≤1.5 | 29cm | 300cm | 適用于GPRS/NB-IoT |
