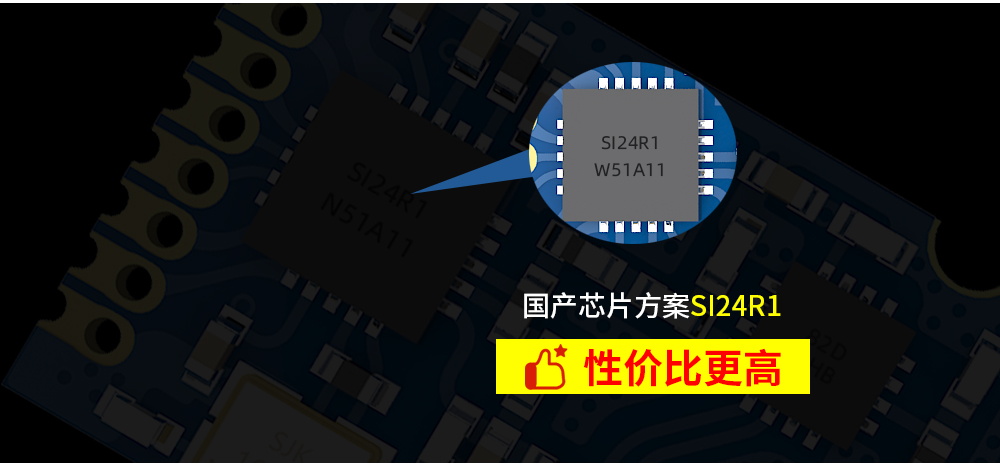

芯片方案：Si24R1
通信接口：SPI
發射功率：27dBm
參考距離：4km
產品尺寸：18*14.5mm 產品重量：1.34±0.1g

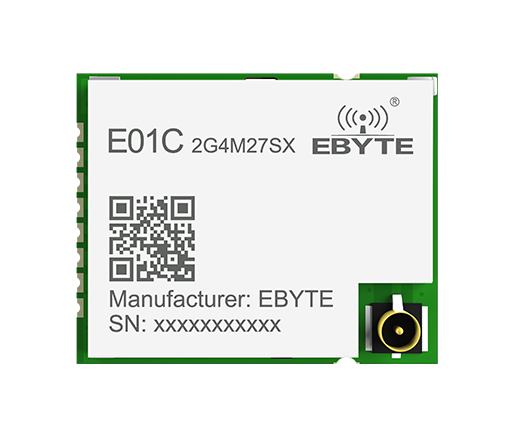

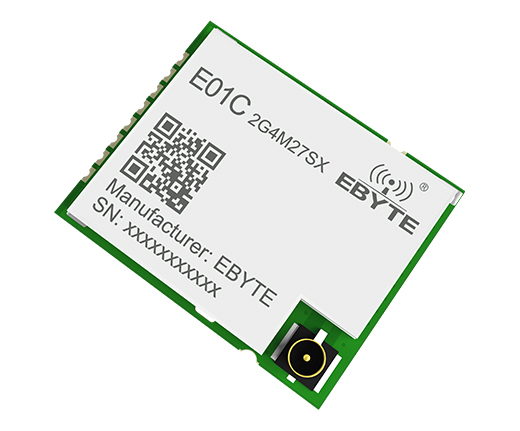

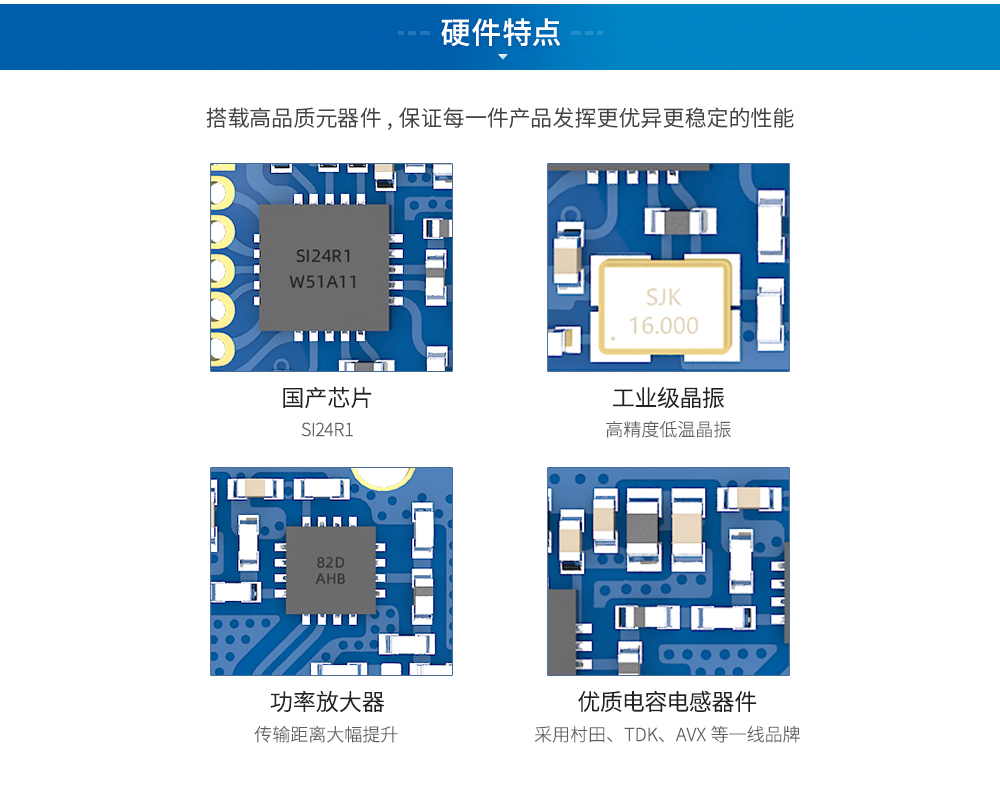

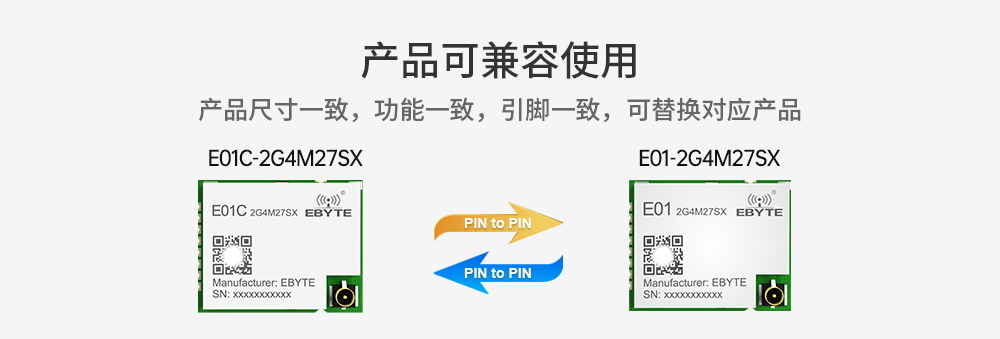

產品簡介：E01C-2G4M27SX是基于國產的Si24R1為核心自主研發的超小尺寸、最大發射功率為500mW的2.4GHz貼片式無線模塊。模塊內置功率放大器（PA）與低噪聲放大器（LNA），使得最大發射功率達到500mW的同時接收靈敏度也獲得進一步的提升，在整體的通信穩定性上比沒有功率放大器與低噪聲放大器的產品要大幅度提升。該產品使用工業級高精度16MHz晶振。

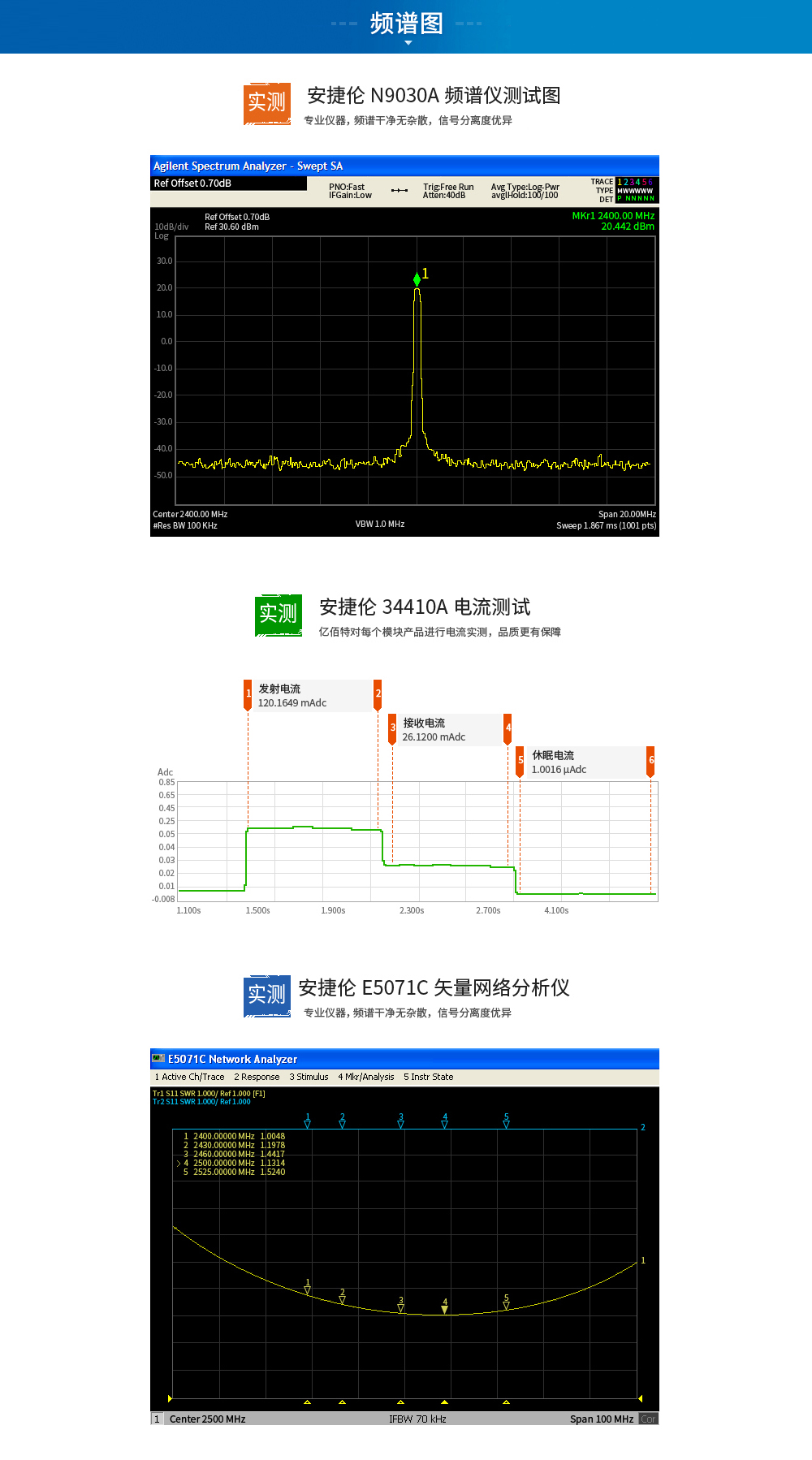

| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓(V) | 2.3 | 3.5 | 超過3.6V 永久燒毀模塊 |
| 工作溫度（℃) | -40 | +85 | 工業級 |
| 主要參敷 | 性能 | 備注 | |||
| 最小值 | 典型值 | 大值 | |||
| 工作電壓 | 2.3 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用5V TTL 有風險燒毀 | |
| 工作溫度（℃) | -40 | - | +85 | 工業級設計 | |
| 工作頻段（MHE） | 2400 | - | 2525 | 支持ISM頻段 | |
| 功 耗 | 發射電流（mA) | - | 720 | - | 瞬時功耗 |
| 接收電流（mA) | - | 23 | - | - | |
| 休眠電流（uA) | - | - | - | 不支持低功耗模式 | |
| 最大發射功率(dBm) | 26 | 27 | 27 | - | |
| 接收靈敏度（dBm) | -113 | -114 | -115 | 空中速率為 250 kbs | |
| 空中速率 | 250k | - | 2 M | 用戶編程控制 | |
| 主要參敷 | 描述 | 備注 |
| 參考距離 | 4000m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 250kbps |
| FIFO | 32 Byte | 單次發送最大長度 |
| 晶振頻率 | 16MHz | - |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm 插針 | - |
| 通信接口 | SPI | 0-10Mbps |

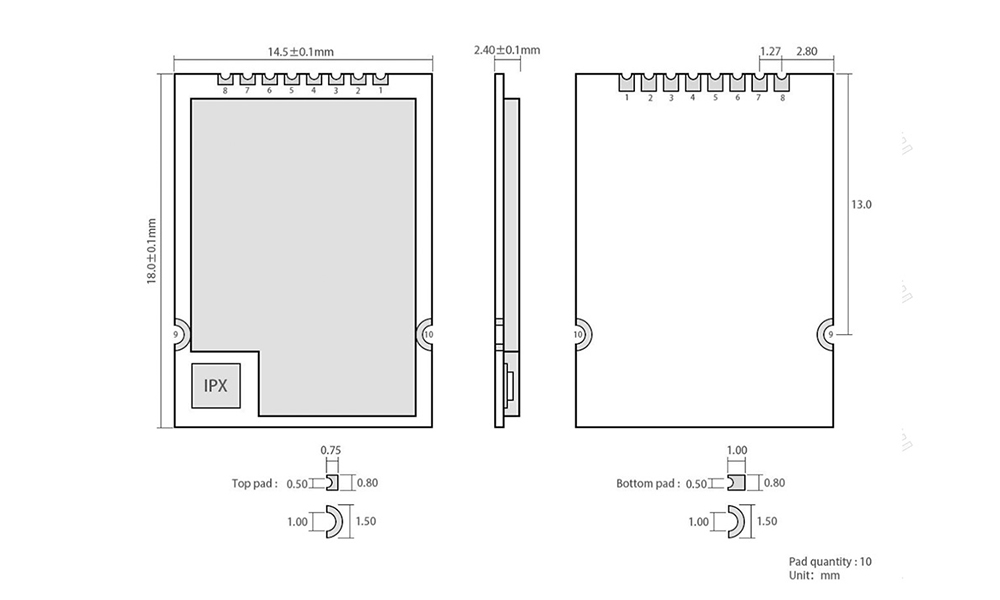

| 外形尺寸 | 18 * 14.5mm | - |
| 射頻接口 | IPEX | 特性阻抗約50Ω |
| 產品凈重 | 1.1g | ±0.1g |

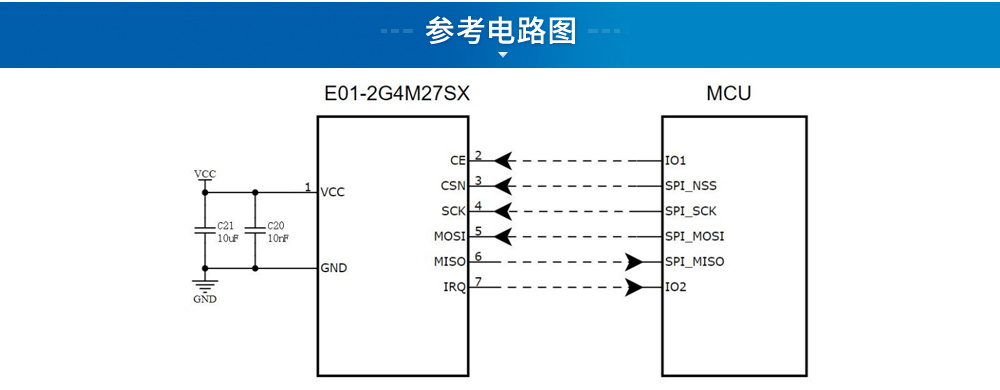

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | - | 供電電源，必須 2.3～3.6V 之間 |
| 2 | CE | 輸入 | 欖塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 9 | GND | - | 地線，連接到電源參考地 |
| 10 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E01C-2G4M27SX_UserManual_CN_v1.0  |
| 開發測試 |
| 【封裝文件】Pcb E01C-2G4M27SX |
| 【嵌入式Demo】Demo_E01C |
| 【通信例程】ACK_Demo |
| 【測試底板】E01 |
| 【芯片資料】Si24R1 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【ROHS認證】E01C-ROHS認證  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

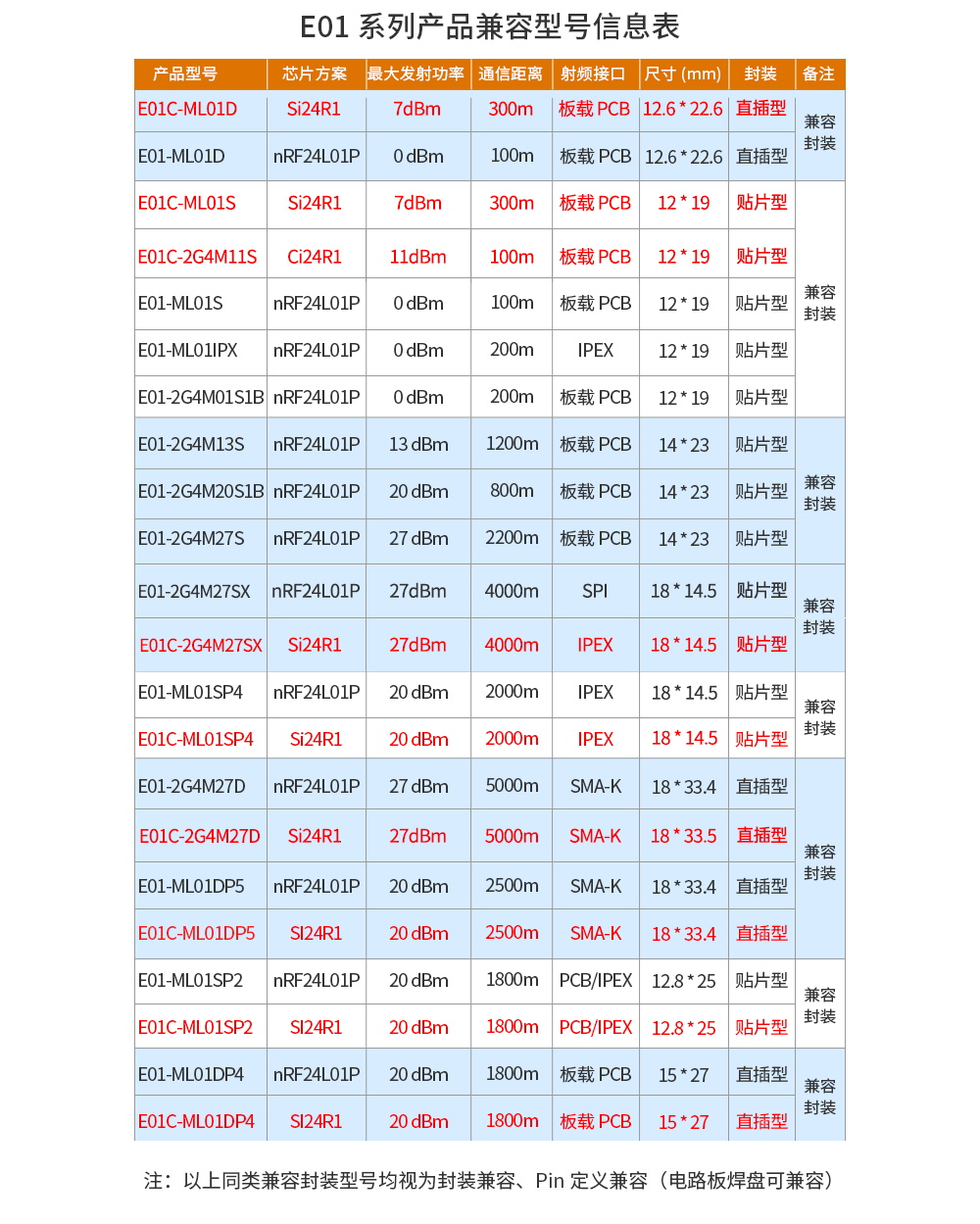

| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
