工作頻率：433MHz/470MHz
傳輸速率：2.4k～62.5kbps
發射功率：30dBm
產品尺寸：127*75*37mm 產品重量：225±5g

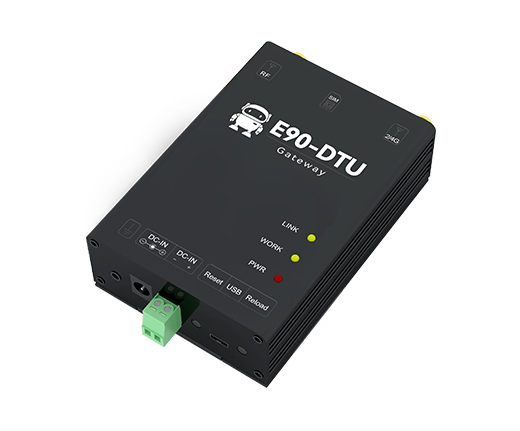

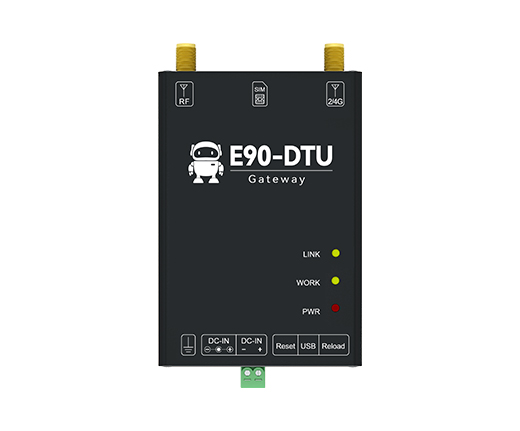

產品簡介：E90-DTU (400SL30-4G)-V2.0是一款無線射頻（LoRa）轉4G網絡服務器的4G無線數傳網關，實現了Sub-1G與4G網絡數據透明傳輸。Sub-1G無線射頻收發器采用基于SEMTECH公司SX1262射頻芯片，支持LoRa擴頻技術，模塊內置了功率放大器（PA）與低噪聲放大器（LNA），實測通信距離可達10km。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 | |
| 頻段 | LTE-FDD：B1 / B3 / B5 / B8 | |
LTE-TDD：B34 / B38 / B39 / B40 / B41 | ||
| 基礎參數 | 工作電壓 | DC 8 ～ 28V |
| SIM 卡座 | 使用 Mini 抽屜式卡座 | |
| 尺寸 | 127×75×37 mm（L×W×H） | |
| 重量 | 225 ± 5 g | |
| 工作溫度 | -40 ～ +80℃、5%～95%RH（無凝露） | |
| 儲存溫度 | -40 ～ +85℃、5%～95%RH（無凝露） | |
| 串口 | 端口數 | 1 |
| 接口 | USB | |
| 網絡 | 鏈路數量 | 4 路 |
| 鏈路緩存 | 20K | |
| 協議 | TCP / UDP / MQTT / HTTP | |
| 心跳包 | IMEI / ICCID /CSQ/版本信息/自定義數據 | |
| 注冊包 | IMEI / ICCID /CSQ/版本信息/自定義數據 | |
| 配置 | 串口 | 配置工具 |
| 高級功能 | 邊緣采集 | 20 路 |

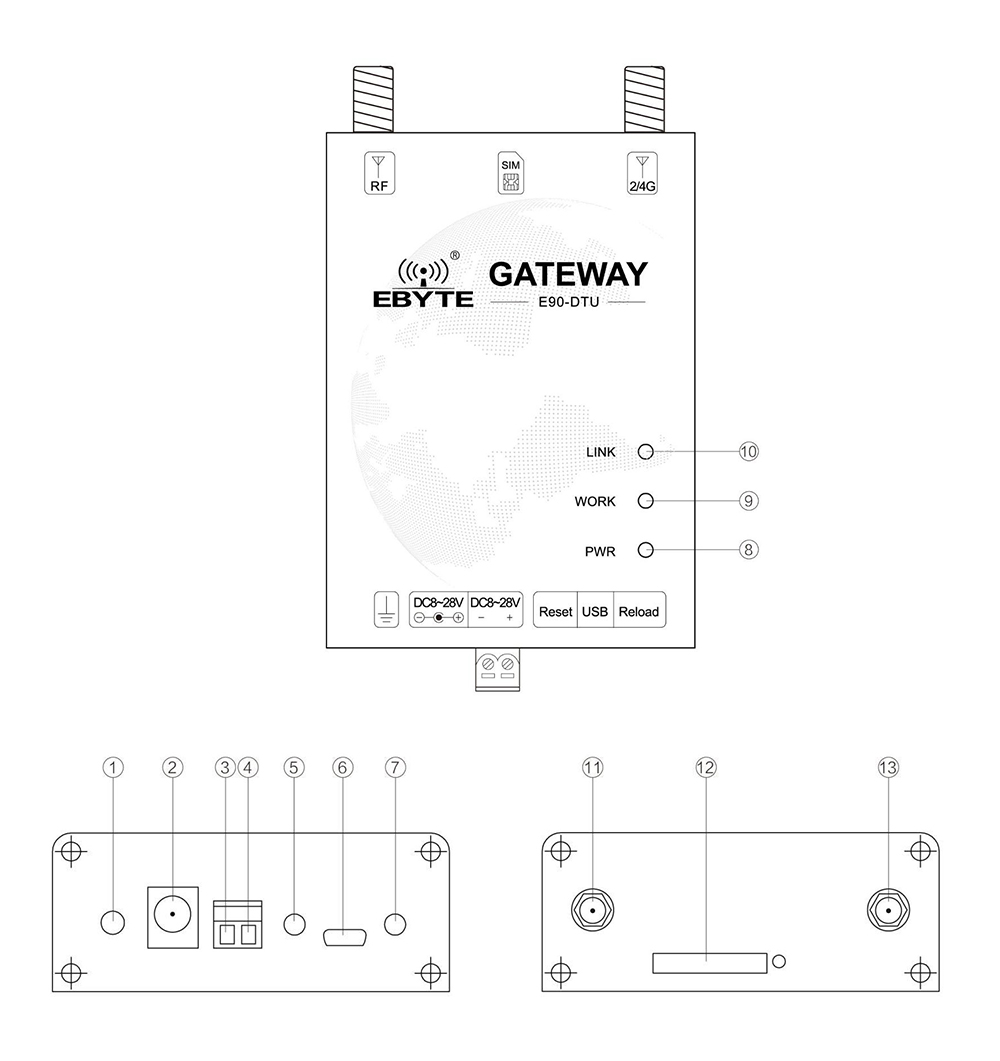

| 序號 | 名稱 | 功能 | 說明 |
| 1 | 接地螺絲 | 與大地連接 | 建議通過接地螺絲將殼體與大地連接 |
| 2 | DC_IN | 電源輸入 | 電源供電范圍 8~28V，建議 12V/24V |
| 3 | DC_IN | 電源輸入 | 電源供電范圍 8~28V，建議 12V/24V |
| 4 | Reset | 系統復位按鍵 | 短按進行復位 |
| 5 | USB | 參數配置接口 | |
| 6 | Reload | 恢復出廠設置 | 需長按 10s 生效 |
| 7 | PWR | 電源指示燈 | 電源接通：紅燈常亮。電源斷開：紅燈熄滅。 |
| 8 | WORK | 數據收發指示燈 | 有數據發送：黃燈閃爍。無數據發送：黃燈熄滅。 |
| 9 | LINK | 數據鏈路指示燈 | 服務器連接成功：黃燈常亮。無服務器連接：黃燈熄滅。 |
| 10 | 2/4G | 天線接口 | 2/4G 天線接口,天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 11 | SIM | SIM 卡插槽 | Mini 抽屜式卡座 |
| 12 | RF | 天線接口 | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E90-DTU(900L30)-V8 | RS232 RS485 | - | 868M | 30 | 8 | 2.4 | 導軌 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(900L20)-V8 | RS232 RS485 | - | 868M | 20 | 5 | 2.4 | 導軌 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(xxxSLxx)E | 以太網 | - | 230M/400M/900M | 20/30 | 5/10 | 2.4~62.5k | 導軌 | 84*82*25 | 采用最新LoRa技術，性能更強大 | ||
| E90-DTU(433L30)E-V8 | 以太網 | - | 433M | 30 | 8 | 2.4~19.2k | 導軌 | 84*82*25 | 采用最新LoRa技術，性能更強大 | ||
| E90-DTU(400SL47) | RS232 RS485 | - | 433M | 47 | 70 | 2.4k | - | 160*137*44 | LoRa擴頻、遠程通訊 | ||
| E90-DTU(900SL42) | RS232 RS485 | - | 868M | 42 | 30 | 2.4k | - | 124*109*35.2 | LoRa擴頻，大功率遠距離通訊 | ||
| E90-DTU(230SL42) | RS232 RS485 | - | 230M | 42 | 30 | 2.4k | 壓線 | 124*109*35.2 | LoRa擴頻、抗干擾、遠距離通信 | ||
| E90-DTU(900SL33) | RS232 RS485 | - | 868M 915M | 33 | 16 | 2.4k | - | 82*62*25 | LoRa擴頻抗干擾、數據加密 | ||
| E90-DTU(400SL42) | RS232 RS485 | - | 433M | 42 | 30 | 2.4k | - | 124*109.1*35.2 | LoRa擴頻，大功率高品質 | ||
| E90-DTU(400SL30-4G)-V2.0 | USB | SX1262 | 433M 470M | 30 | 10 | 2.4k~62.5k | - | 127*75*37 | LoRa擴頻,4G全網通,邊緣計算 | ||
| E90-DTU(400SL30L) | RS485/TTL | - | 433M | 30 | 10 | 2.4~62.5k | - | 84*82*25 | lora擴頻、低功耗 | ||
| E90-DTU(433L33)-V8 | RS232 RS485 | SX1278 | 433M | 33 | 12 | 2.4~19.2k | 標準DB9孔式 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(400SL33) | RS232 RS485 | SX1268 | 433M | 33 | 16 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(433L37)-V8 | RS232 RS485 | SX1278 | 433M | 37 | 20 | 2.4~19.2k | 壓線/DB9 | 124*105*25 | LoRa 擴頻，遠距離抗干擾 | ||
| E90-DTU(433L30E)-V8 | 以太網 | - | 433M | 30 | 8 | 0.3~19.2k | RJ45 | 84*82*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433L30)-V8 | RS232 RS485 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433L20)-V8 | RS232 RS485 | SX1278 | 433M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433C30E)-V2.0 | RS232 RS485 | - | 433M | 30 | - | - | RJ45 | 84*82*25 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(xxxSLxx-ETH)-V2.0 | 以太網 | - | 230M/433M/868M | 20/30 | 5-10 | 2.4k | RJ45 | 84*82*25 | 軍工級LoRa調制技術；超遠距離通信 | ||
| E90-DTU(170L30) | RS232 RS485 | SX1278 | 170M | 30 | 8 | 0.3~9.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，超強穿透繞射 | ||
| E90-DTU(230N33) | RS232 RS485 | AX5243 | 230M | 33 | 8 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 低頻窄帶，適用復雜環境 | ||
| E90-DTU(2G4HD12) | RS232 RS485 | - | 2.4G | 12 | 0.8 | 1200～3M | 壓線/DB9 | 82*62*25 | 點對點跳頻,雙向連傳 | ||
| E90-DTU(2G4L27) | RS232/RS485 | SX1278 | 2.4G | 27 | 7 | - | 標準DB9孔式/3.81接線端子 | 82*62*25 | LoRa抗干擾，支持LBT | ||
| E90-DTU(433C33) | RS232 RS485 | - | 433M | 33 | 5 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長 | ||
| E90-DTU(433C17) | RS232 RS485 | - | 433M | 17 | 1 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長 | ||
| E90-DTU(400SL44) | RS232 RS485 | SX1268 | 433M | 44 | 40 | 2.4~62.5k | 壓線/DB9 | 160*137*44 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL22P) | RS232/RS485 | SX1268 | 433M | 22 | 5 | 2.4~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL30P） | RS232/RS485 | SX1268 | 433M | 30 | 10 | 2.4~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，抗干擾 | ||
| E90-DTU(900SL22-GPRS) | 射頻轉GPRS | SX1262 | 868M 915M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL22-GPRS) | 射頻轉GPRS | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL22-4G) | 射頻轉4G | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-GPRS) | 射頻轉GPRS | SX1262 | 230M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-4G) | 射頻轉4G | SX1262 | 230M | 22 | 5 | 0.3~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(900SL22-4G) | 射頻轉4G | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-ETH) | 以太網 | SX1262 | 230M | 22 | 5 | 0.3k~15.6k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(230SL30-ETH) | 以太網 | SX1262 | 230M | 30 | 10 | 0.3k~15.6k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL22-ETH) | 以太網 | SX1262 | 868M 915M | 22 | 5 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(400SL22-ETH) | 以太網 | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL30-ETH) | 以太網 | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(400SL30-ETH) | 以太網 | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL30-GPRS) | 射頻轉GPRS | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(900SL30-4G) | 射頻轉4G | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL30-GPRS) | - | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL30-4G) | - | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL30-GPRS) | - | SX1262 | 230M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL30-4G) | - | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL37) | RS232 RS485 | SX1268 | 230M | 37 | 20 | 2.4~15.6k | 壓線/DB9 | 124*105*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL37) | RS232 RS485 | SX1268 | 433M | 37 | 20 | 2.4~62.5k | 壓線/DB9 | 124*105*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(900SL30) | RS232 RS485 | SX1262 | 868M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(900SL22) | RS232 RS485 | SX1262 | 868M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(400SL30) | RS232 RS485 | SX1268 | 433M | 30 | 10 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL22) | RS232 RS485 | SX1268 | 433M | 22 | 5 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(230SL30) | RS232 RS485 | SX1268 | 230M | 30 | 10 | 0.3k~15.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(230SL22) | RS232 RS485 | SX1268 | 230M | 22 | 5 | 0.3k~15.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(433C30E) | 以太網 | - | 433M | 30 | 3 | 自適應波特率 | RJ45 | 66*66*21 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(433L30E) | 以太網 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | RJ45 | 66*66*21 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433C37) | RS232 RS485 | - | 433M | 37 | 10 | 自適應波特率 | 壓線/DB9 | 124*105*25 | 高速連傳，不限包長，國家認證 | ||
| E90-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 3 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(230N27) | RS232 RS485 | AX5243 | 230M | 27 | 5 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 低頻窄帶，適用復雜環境 | ||
| E90-DTU(230N37) | RS232 RS485 | AX5243 | 230M | 37 | 15 | 0.3k~19.2k | 壓線/DB9 | 124*105*25 | 低頻窄帶，適用于復雜環境 |
