發射功率：37dBm
通信距離：20km
接口類型：RS232/RS485
產品重量：253±5g

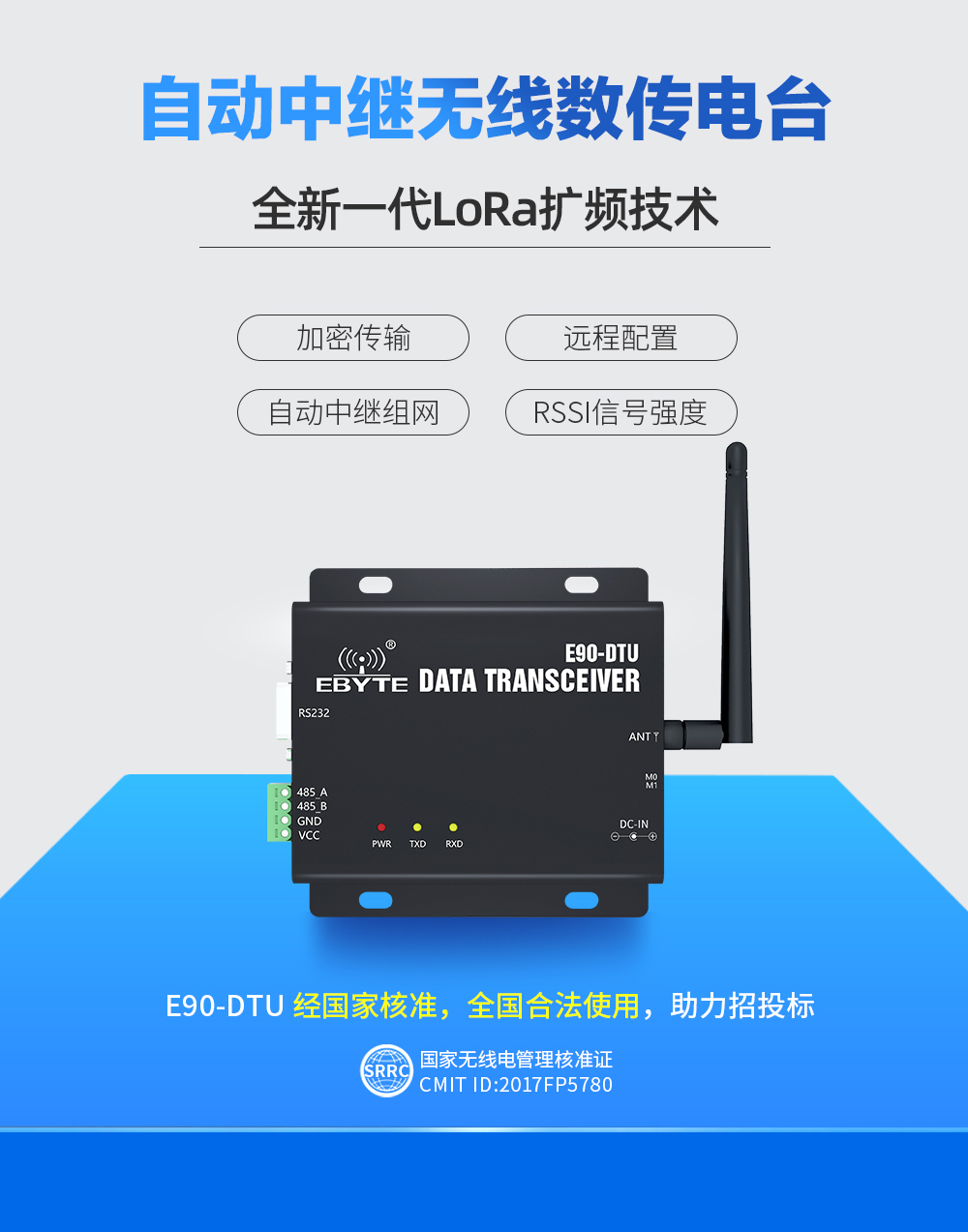

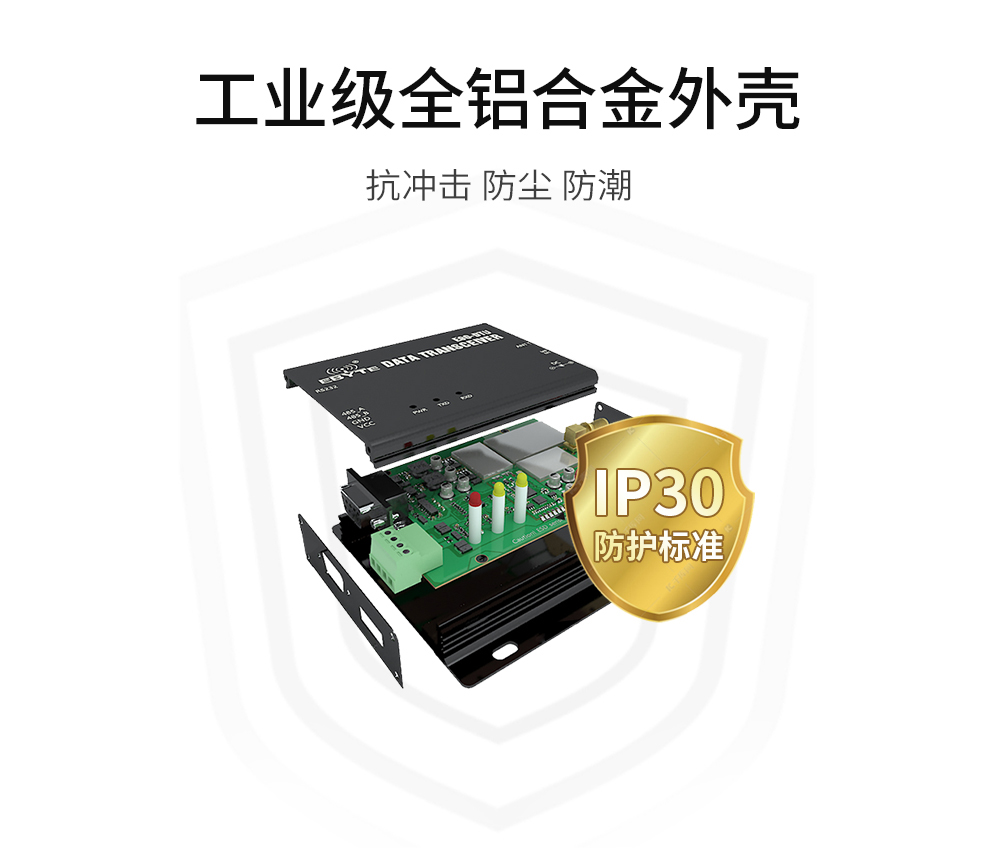

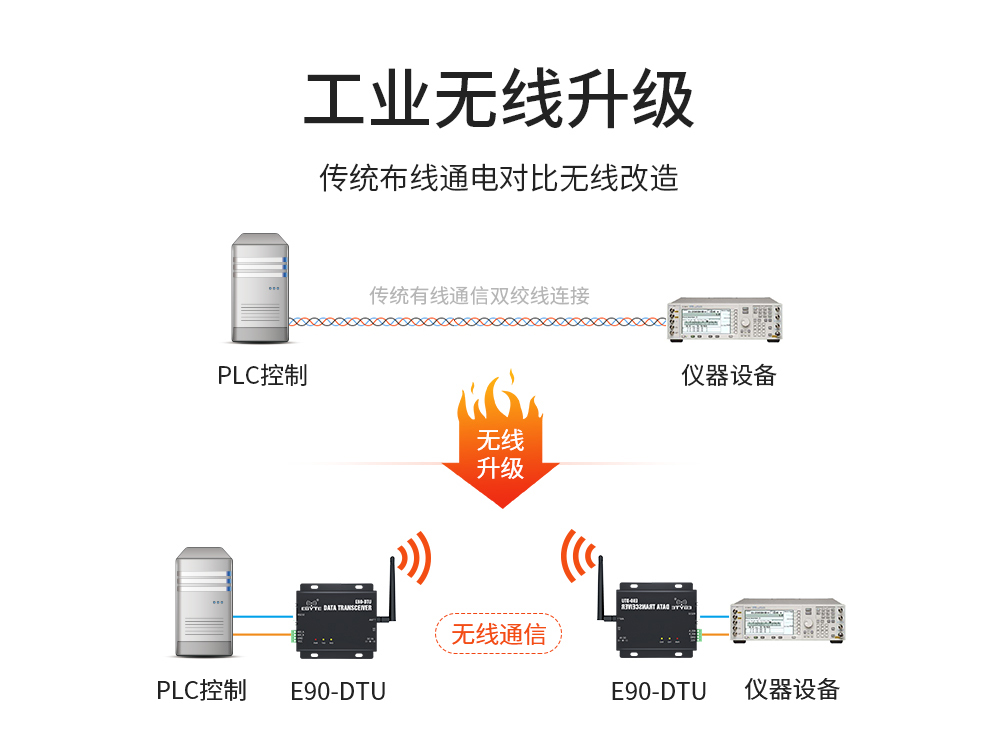

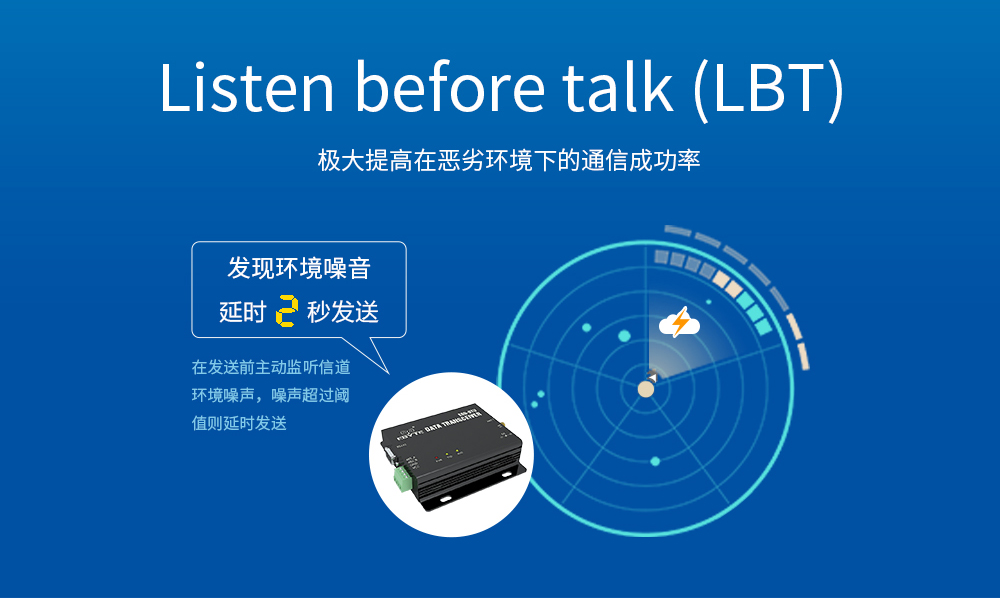

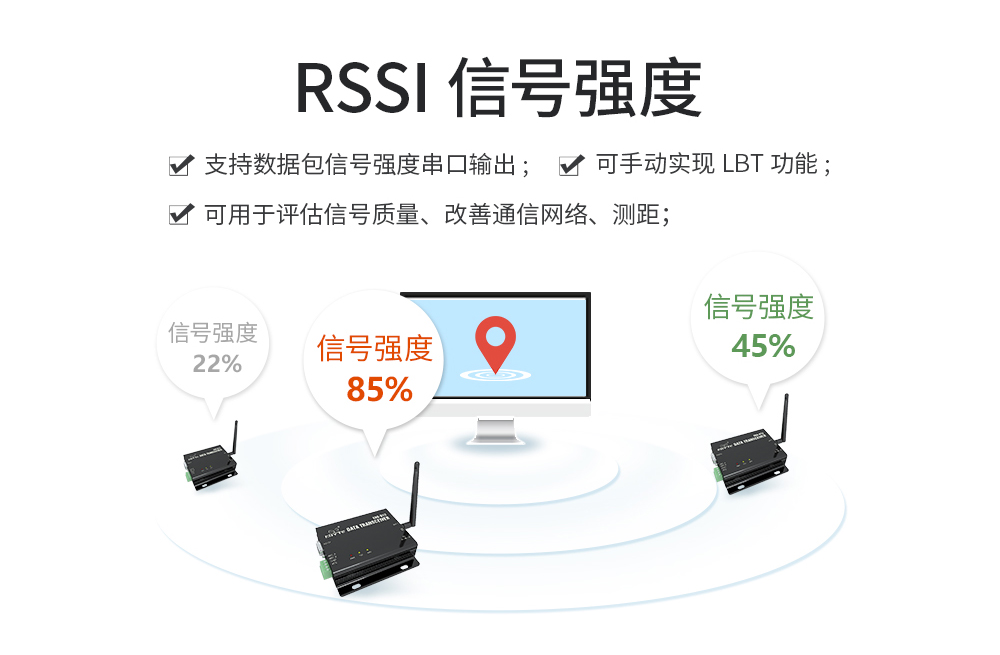

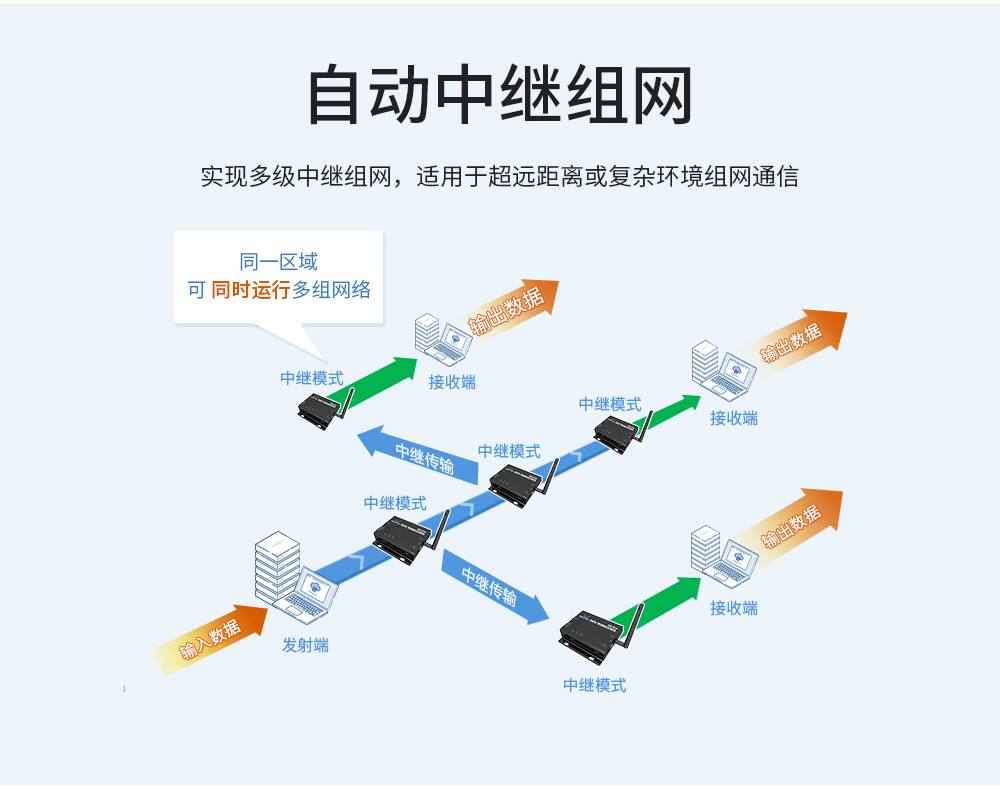

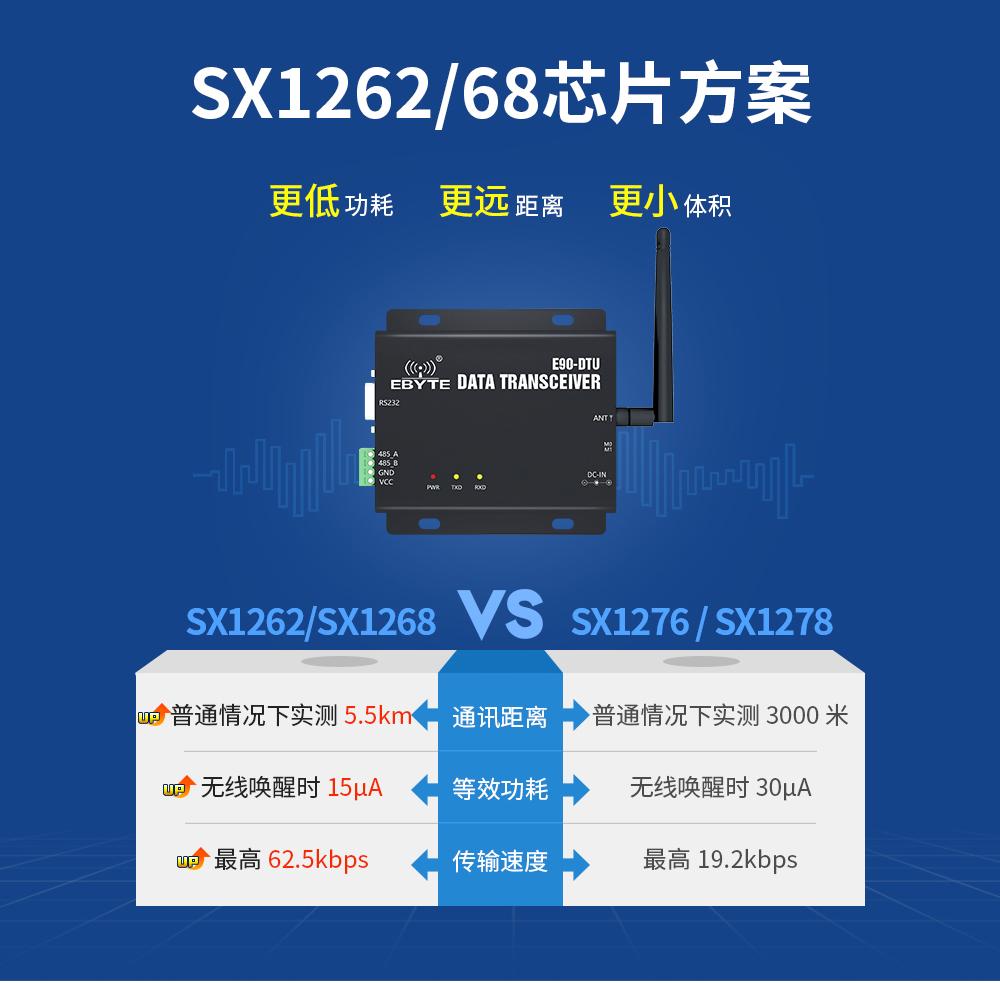

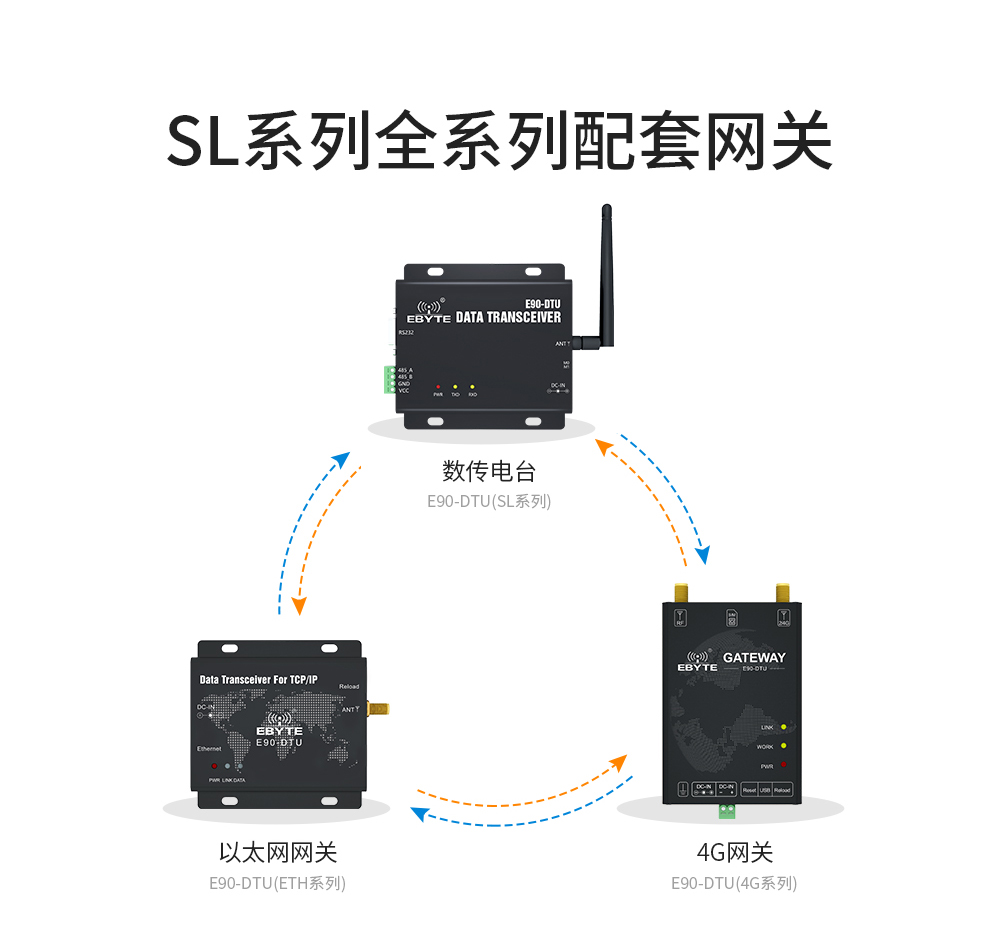

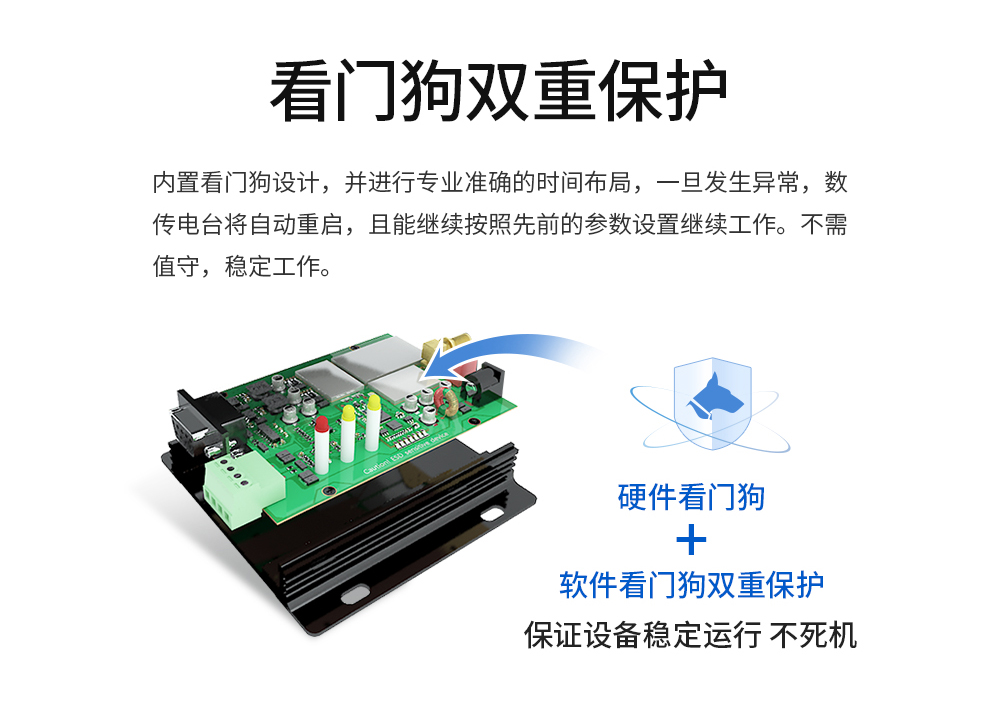

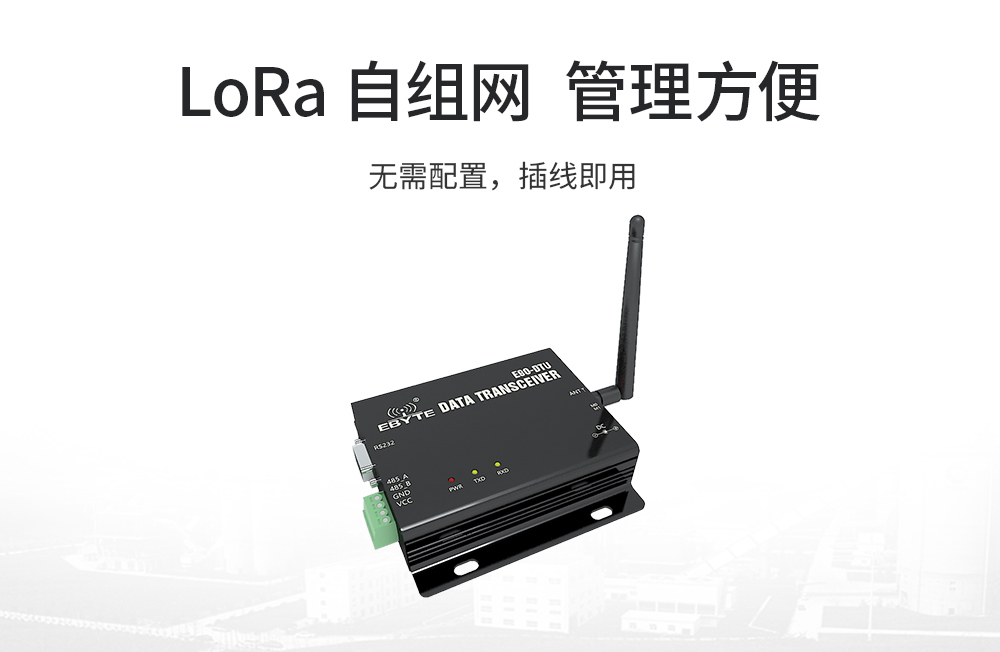

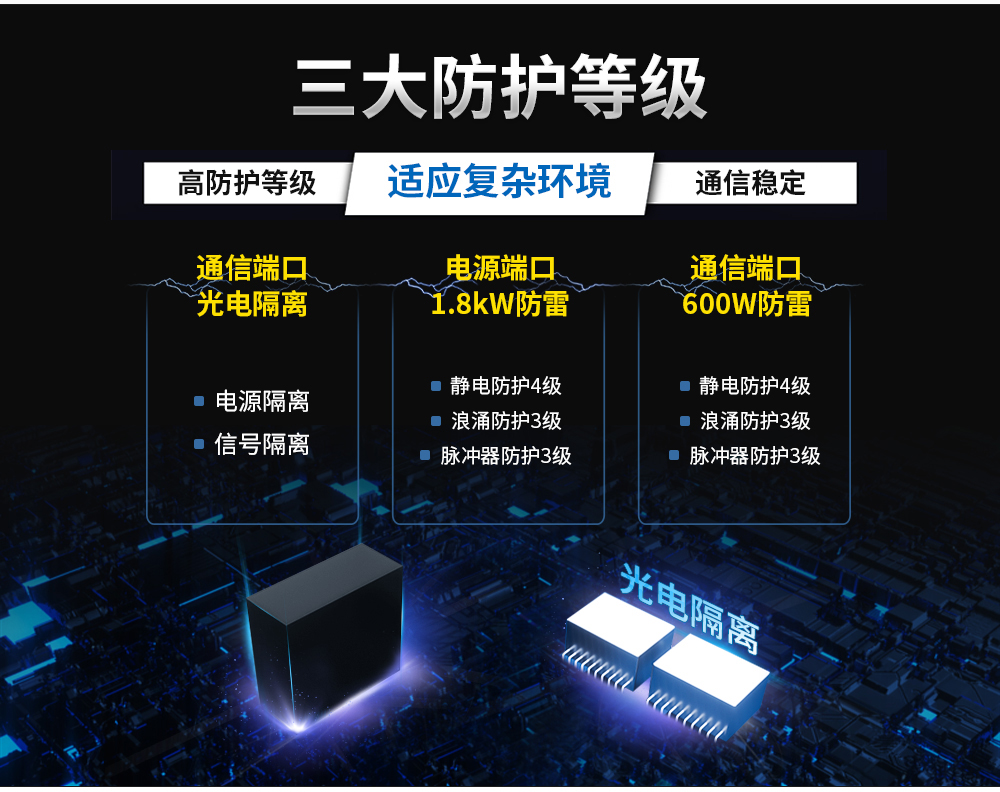

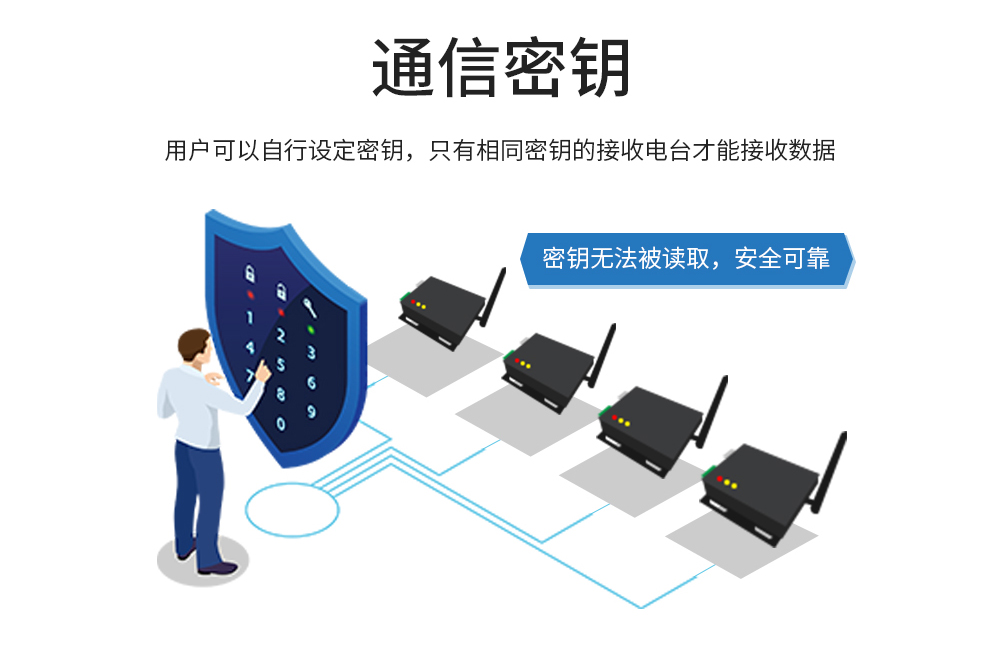

產品簡介：E90-DTU(230SL37) 是采用軍工級LoRa調制技術的數傳電臺，具有多種傳輸方式，工作在(220.125~236.125MHz）頻段（默認230.125MHz），電臺提供透明RS232/RS485接口，支持8~28V電壓輸入。LoRa直序擴頻技術將帶來更遠的通訊距離，抗干擾能力強的優勢。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 220.125~236.125MHz | 默認230.125MHz |
| 發射功率 | 37 dBm | 約 5W |
| 空中速率 | 0.3k~15.6kbps | 出廠默認 2.4kbps |
| 參考距離 | 20 km | - |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 102 * 105 * 25mm | 不含SMA、端子 |
| 天線形式 | SMA-K | - |
| 通信接口 | RS232/RS485 | 標準DB9孔式/3.81接線端子 |
| 信道數 | 65 | 半雙工 |

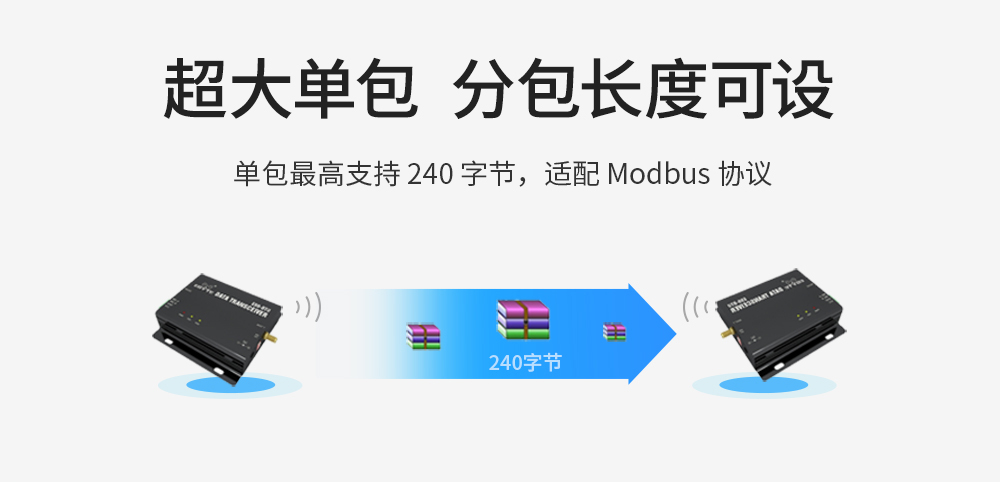

| 緩存容量 | 1000字節 | 可通過指令設置分包 32/64/128/240 字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | - | 28 | V | 建議使用12V或24V |
| 發射電流 | - | 1200 | - | mA | 37dBm（5W） |
| 守候電流 | - | 50 | - | mA | - |
| 工作溫度 | -40 | - | +85 | ℃ | - |
| 工作濕度 | 10 | - | 90 | % | - |
| 儲存溫度 | -40 | - | +125 | ℃ | - |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E90-DTU(230SL37)_UserManual_CN  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting(E22-E90(SL)) |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
