工作頻率：425~450.5MHz
發射功率：30dBm
產品尺寸：84*82*25mm
接口類型：以太網
產品重量：123 ± 5g

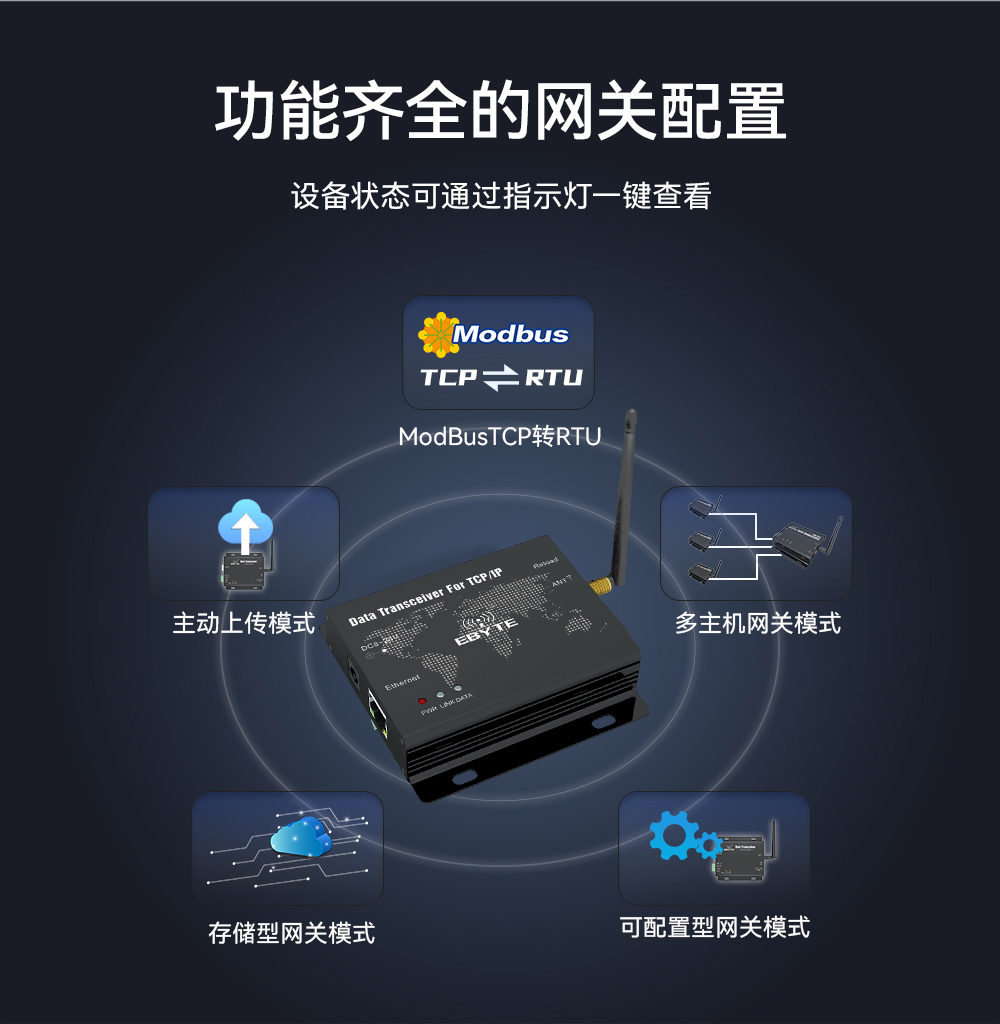

功能特點：支持自適應網絡速率（最高支持100M全雙工），提供 TCPServer、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client 六種工作模式，同時在TCP服務器模式支持六路客戶端連接；產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 出廠默認 433MHz |
| 發射功率 | 21~30 dBm | 出廠默認 30dBm，約 1W |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 84mm*82mm*25mm | |
| 天線形式 | SMA-K | |
| 通信接口 | 以太網接口 | 標準RJ45，支持10/100Mbps |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | - | 28 | V | |
| 發射電流 | 199mA | - | 329mA | mA | 30dBm（1W） |
| 接收電流 | 10 | - | 15mA | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

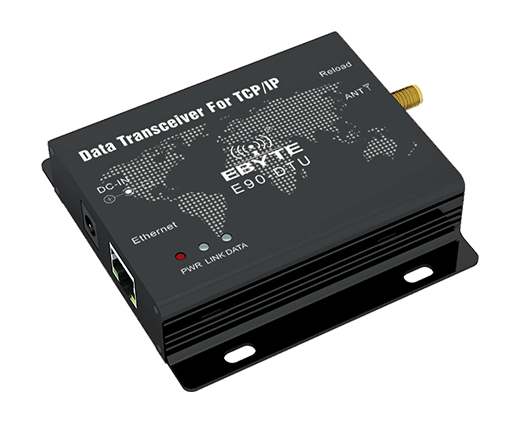

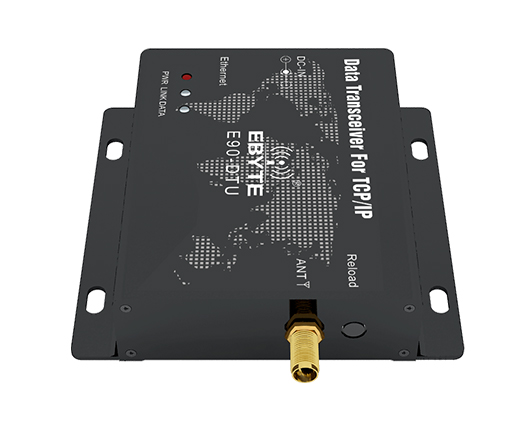

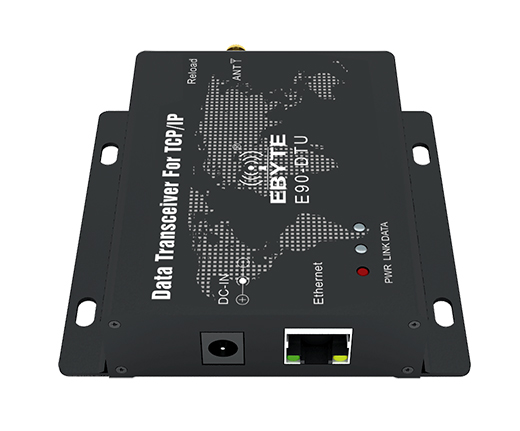

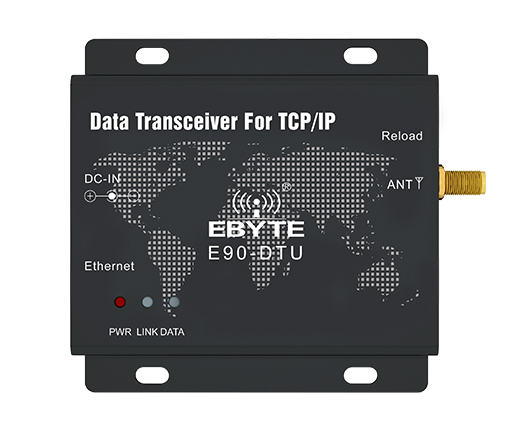

| 腳號 | 名稱 | 說明 |
| 1 | DC_IN | DC_IN 電源接口，8～28V DC 母座(內針直徑 2.0mm，孔徑 6.4mm) |
| 2 | ETHERNET | 以太網接口，標準 RJ45 接口 |
| 3 | PWR | 電源指示燈 |
| 4 | LINK | 建立連接指示燈 |
| 5 | DATA | 數據收發指示燈 |
| 6 | ANT | SMA 天線接口，外螺內孔 |
| 7 | Reload | 恢復到出廠設置按鈕 |
| 產品說明書 |
【用戶手冊】E90-DTU(433C30E)_V2.0_UserManual_CN  |
| 【AT指令手冊】E90-DTU(433C30E)_V2.0-AT指令集 |
| ??????【應用文檔】天線使用注意事項 |
| 開發資料 |
| 【參數配置】億佰特網絡配置工具 |
| 【產品固件】E90-DTU(433C30E)_V2.0產品固件 |
| 【網絡調試助手】 |
| 【虛擬串口】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 該產品已下架，批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
