通信距離：16km
接口類型：RS232/RS485
產品尺寸：82*62*25mm
產品重量：150g

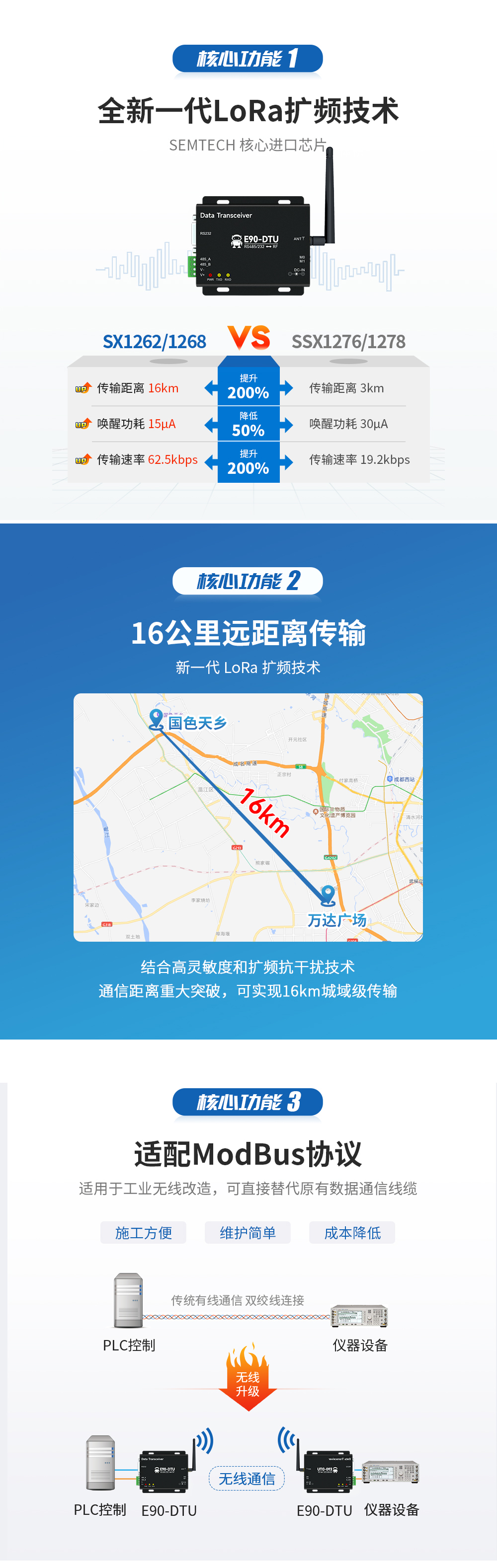

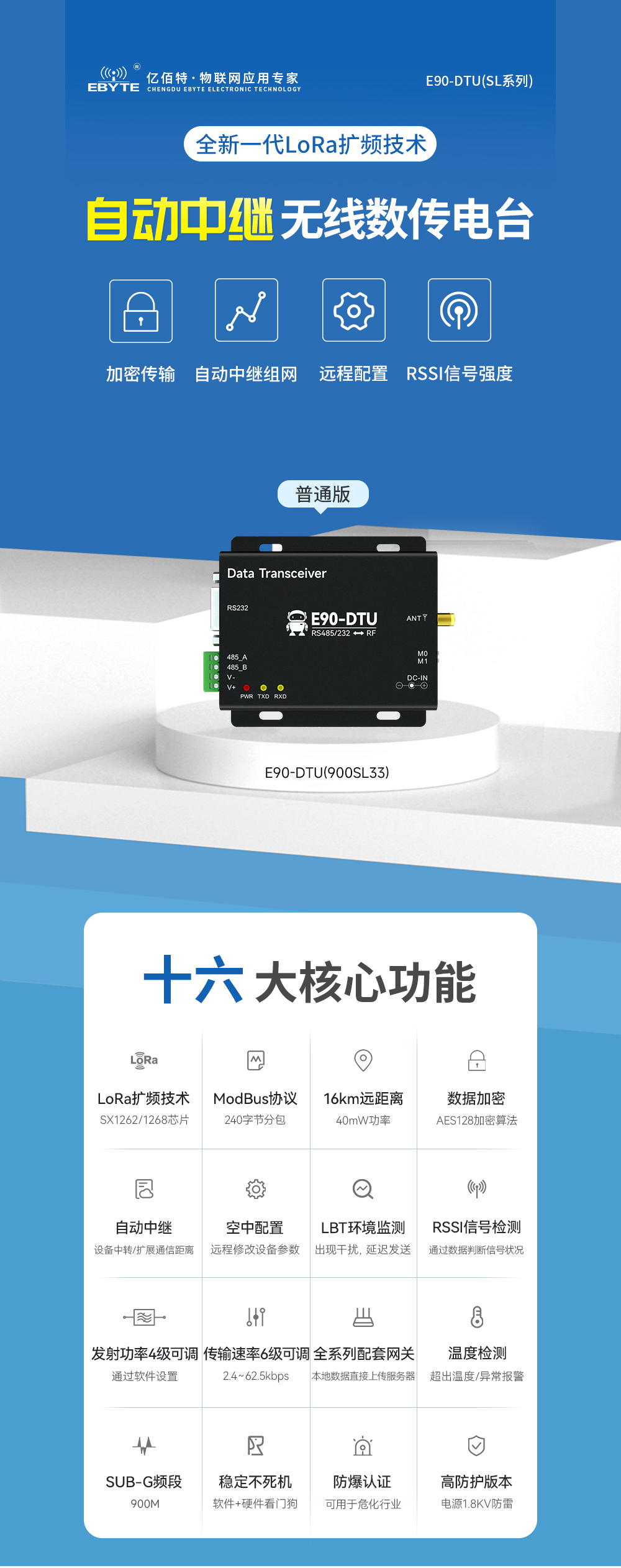

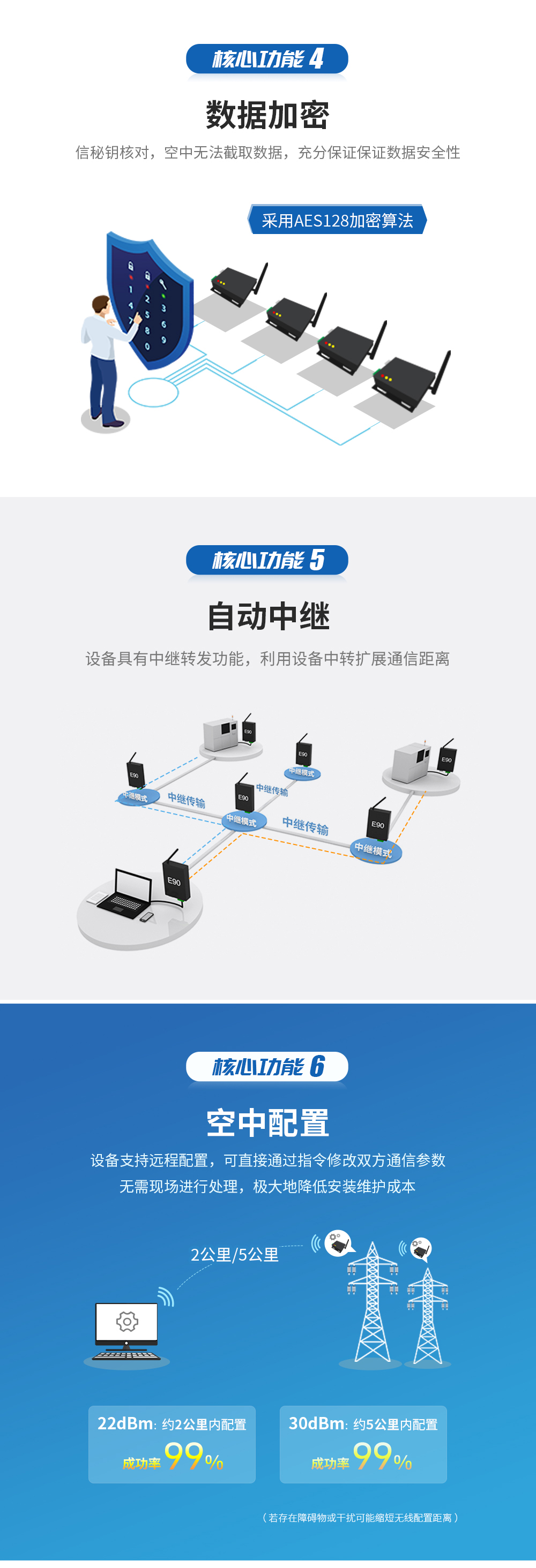

產品簡介：E90-DTU(900SL33)是采用軍工級LoRa調制技術的無線數傳電臺，具有多種傳輸方式，工作頻段默認868.125MHz，支持8～28V電壓輸入。模塊具有軟件FEC前向糾錯算法，能主動糾正被干擾的數據包，大大提高可靠性和傳輸距離。電臺具有數據加密功能，電臺在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法；支持分包長度設定，支持不同的實時性和數據包。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 型號規格 | 工作頻率（Hz） | 發射功率（W） | 參考距離 | 規格特性 | 推薦應用場景 |
| E90-DTU(900SL33) | 868.125M | 2 | 16 | LoRa擴頻抗干擾 | 適用于距離遠、易受干擾的環境 |
★ 注意：晴朗天氣，空曠環境無遮擋、12V/2A 電源供電、5dBi 吸盤天線，天線距離地面高度 2 米，使用出廠默認參數。
通用規格參數
| 序號 | 項目 | 規格 | 說明 |

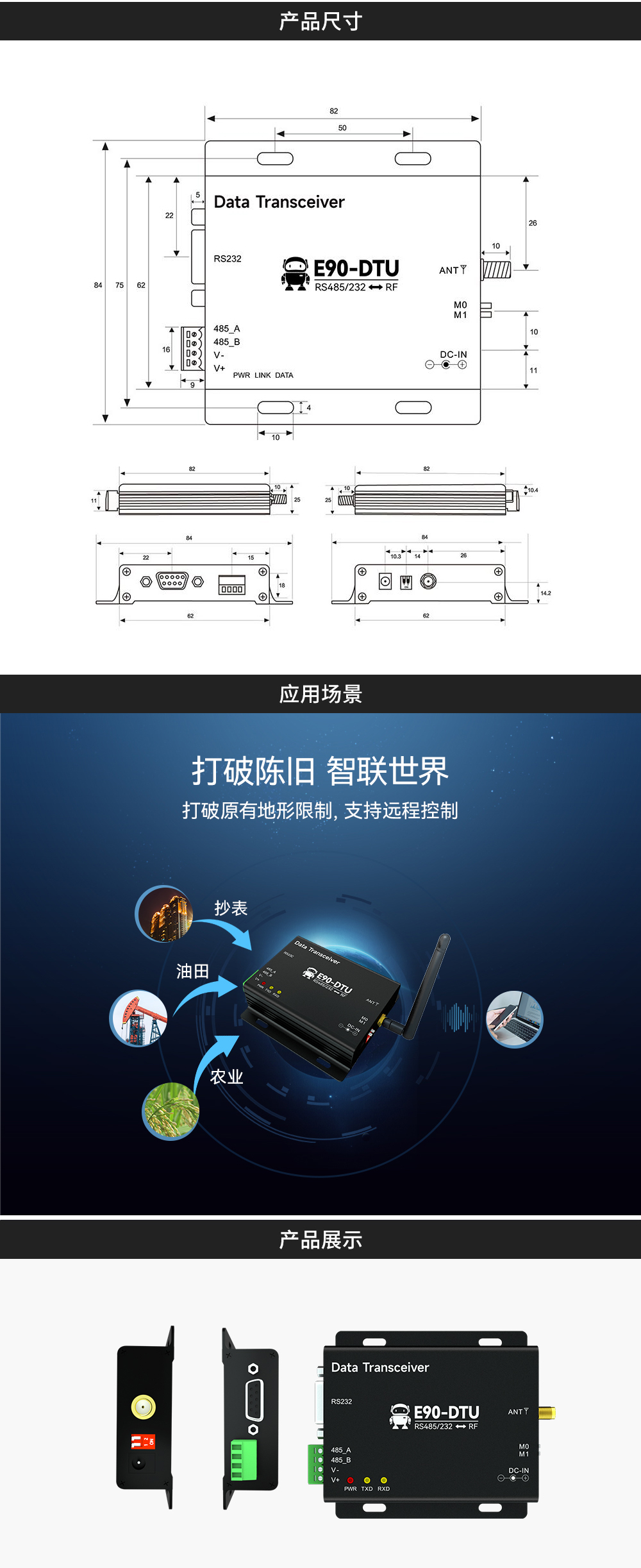

| 1 | 產品尺寸 | 82*62*25 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 150g | 重量公差 4.5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 天線阻抗 | 50Ω | 標準 50Ω特征阻抗 |
| 5 | 電壓范圍 | 8～28V DC | 建議使用 12V 或 24V |
| 6 | 通訊接口 | RS232/RS485 | 標準 DB9 孔式/3.81 接線端子 |
| 7 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～115200 |
| 8 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
頻率范圍及信道數
| 型號規格 | 默認頻率（Hz） | 頻段范圍（Hz） | 信道間隔（Hz） | 信道數 |
| E90-DTU(900SL33) | 868.125MHz | 850.125～930.125MHz | 1M | 81，半雙工 |
★ 注意：在同一區域內使用多組數傳電臺同時一對一進行通信，建議每組數傳電臺設置信道間隔 2MHz 以上。

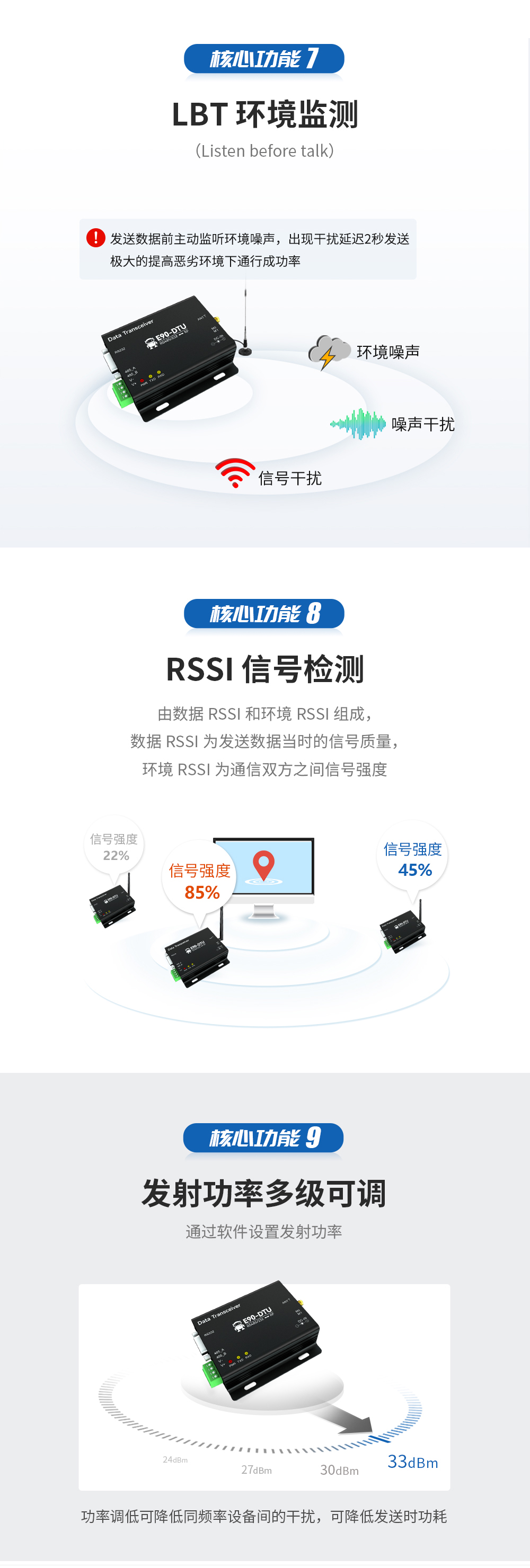

發射功率等級
| 型號規格 | 2W | 1W | 500mW | 250mW |
| E90-DTU(900SL33) | 出廠默認 | √ | √ | √ |
★ 注意：發射功率越低，傳輸距離越近，但是工作電流并不會同比例降低，建議使用最大發射功率。
空中速率等級
| 型號規格 | 默認空中速率 | 等級數 | 空中速率等級 |
| E90-DTU(900SL33) | 2.4k | 6 | 2.4、4.8、9.6、19.2、38.4、62.5k |
★ 注意：空中速率設置越高，傳輸速率越快，傳輸?shù)木嚯x也越近；因此在速率滿足使用要求的情況下，建議空速越低越好。

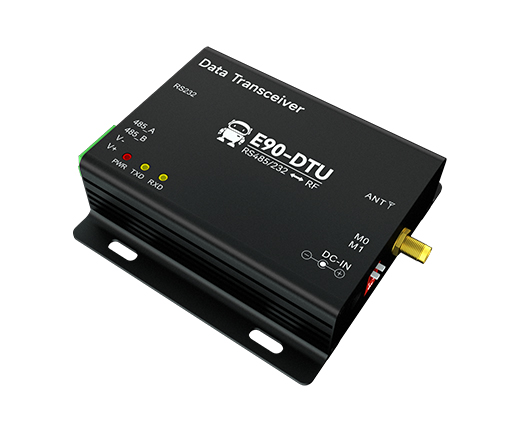

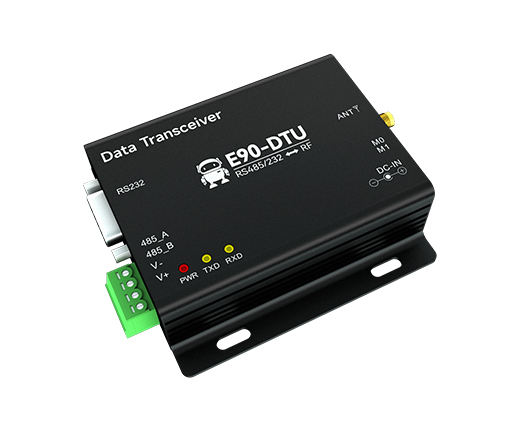

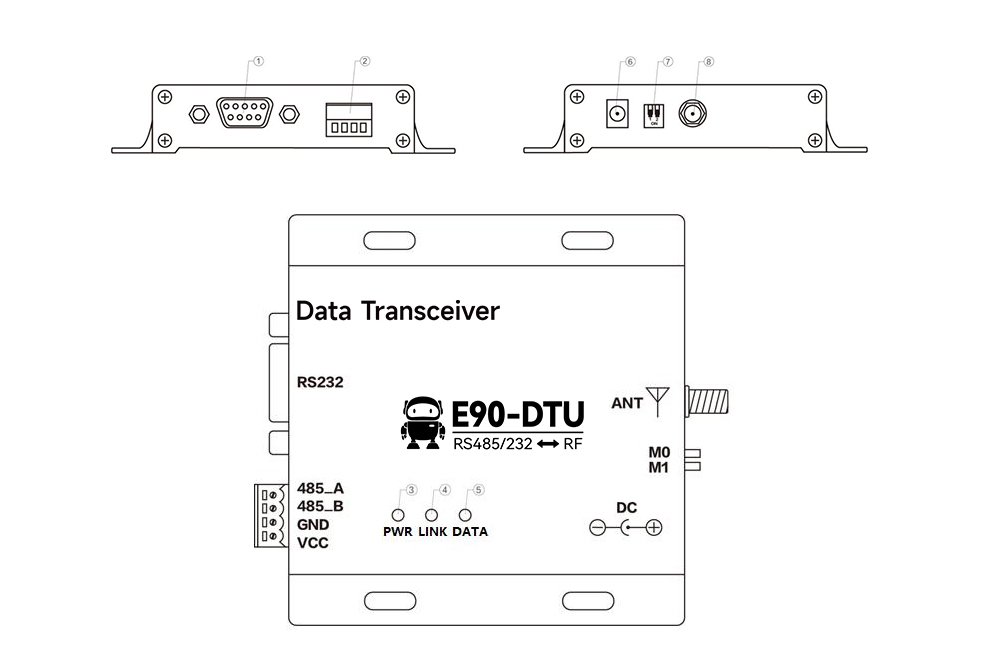

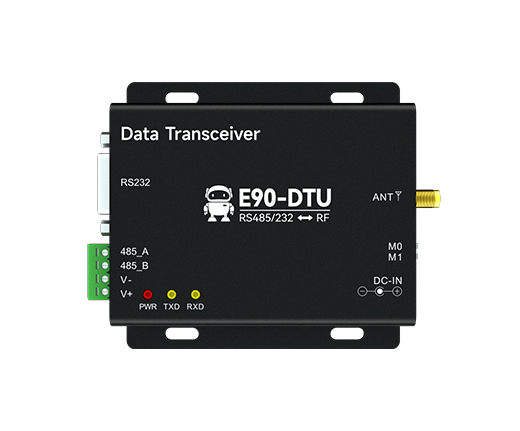

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9 母型插座 | RS-232 接口 | 標準 RS-232 接口 |
| 2 | 3.81 接線端子 | RS-485、電源接口 | 標準 RS-485 接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC 電源接口 | 電源接口 | 直插式圓孔，外徑 5.5mm，內徑 2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
