接口方式：TTL串口+RJ45
工作電壓：DC 2.9~3.6V
封裝方式：網口
產品尺寸：32.5*16.5*17.5mm 產品重量：9±1g

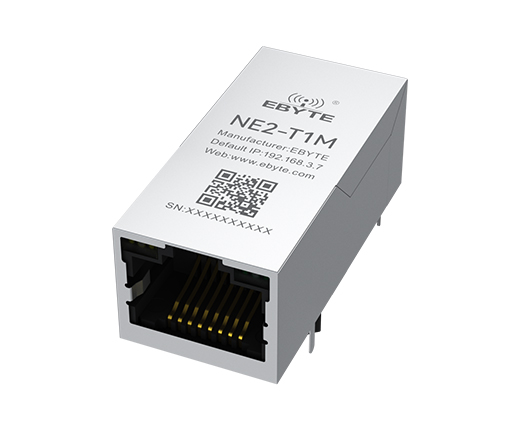

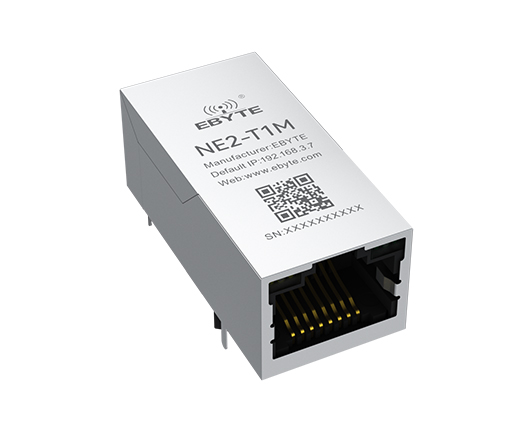

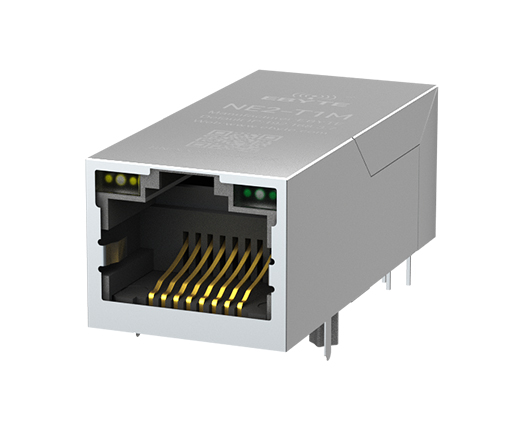

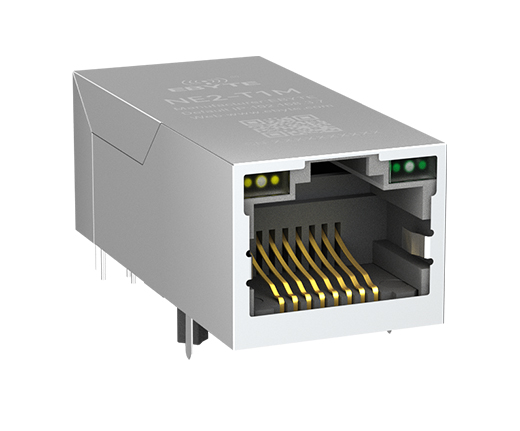

產品簡介：NE2-T1M是實現串口數據 ? 以太網數據傳輸?shù)拇谵D(zhuǎn)以太網模塊（又稱“超級網口”）。該串口轉以太網模塊自帶RJ45接口，全包網口封裝。可滿足各類TTL電平串口設備、MCU的聯網功能。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 工作電壓 | DC 2.9~3.6V 推薦使用 3.3V 供電，供電負載能力建議 400mA 以上 |
| 工作電流 | 峰值：180mA@3.3V 待機：160mA@3.3V |
| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

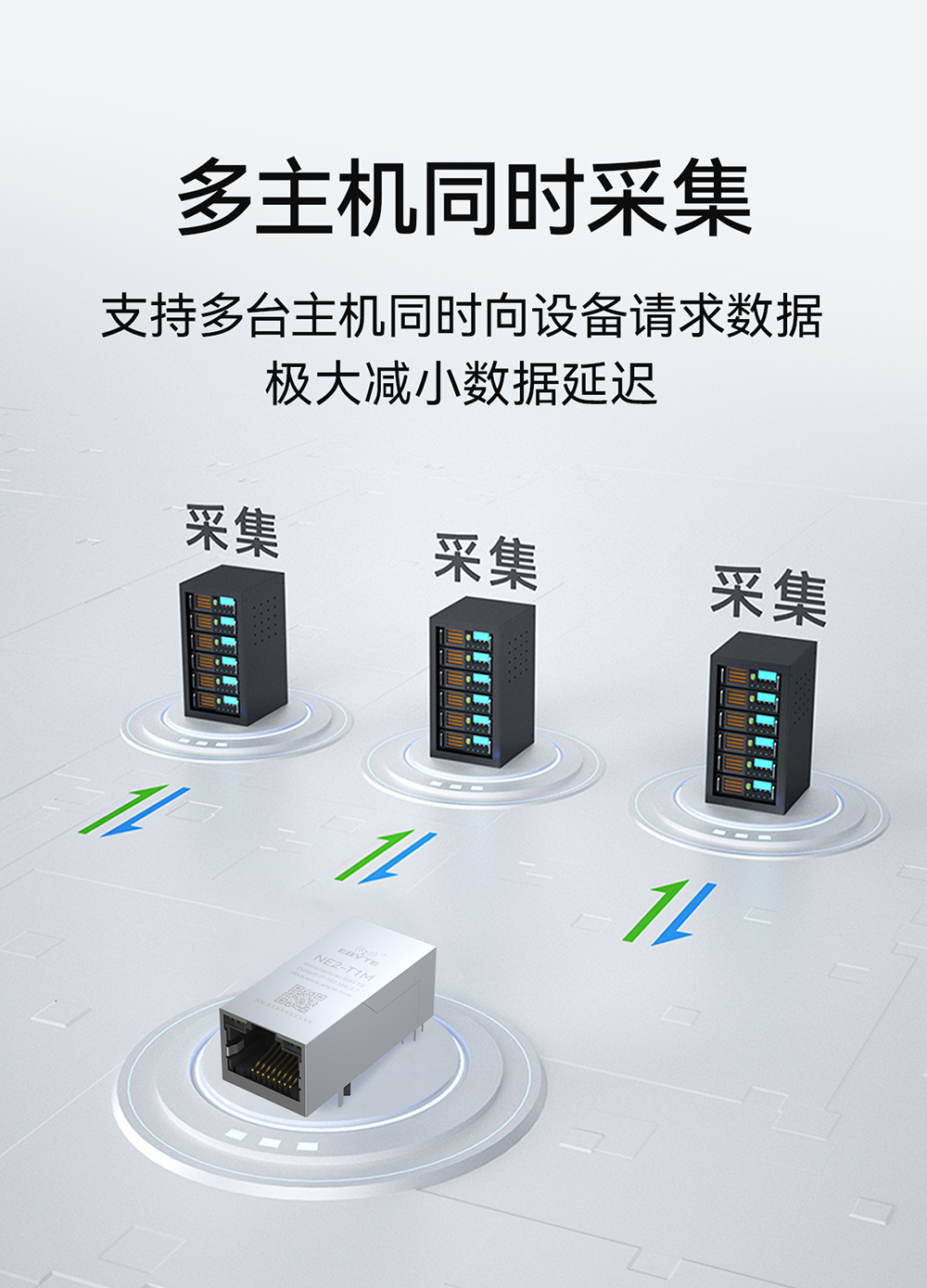

| Socket 連接 | TCP 服務器下單鏈路支持 5 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

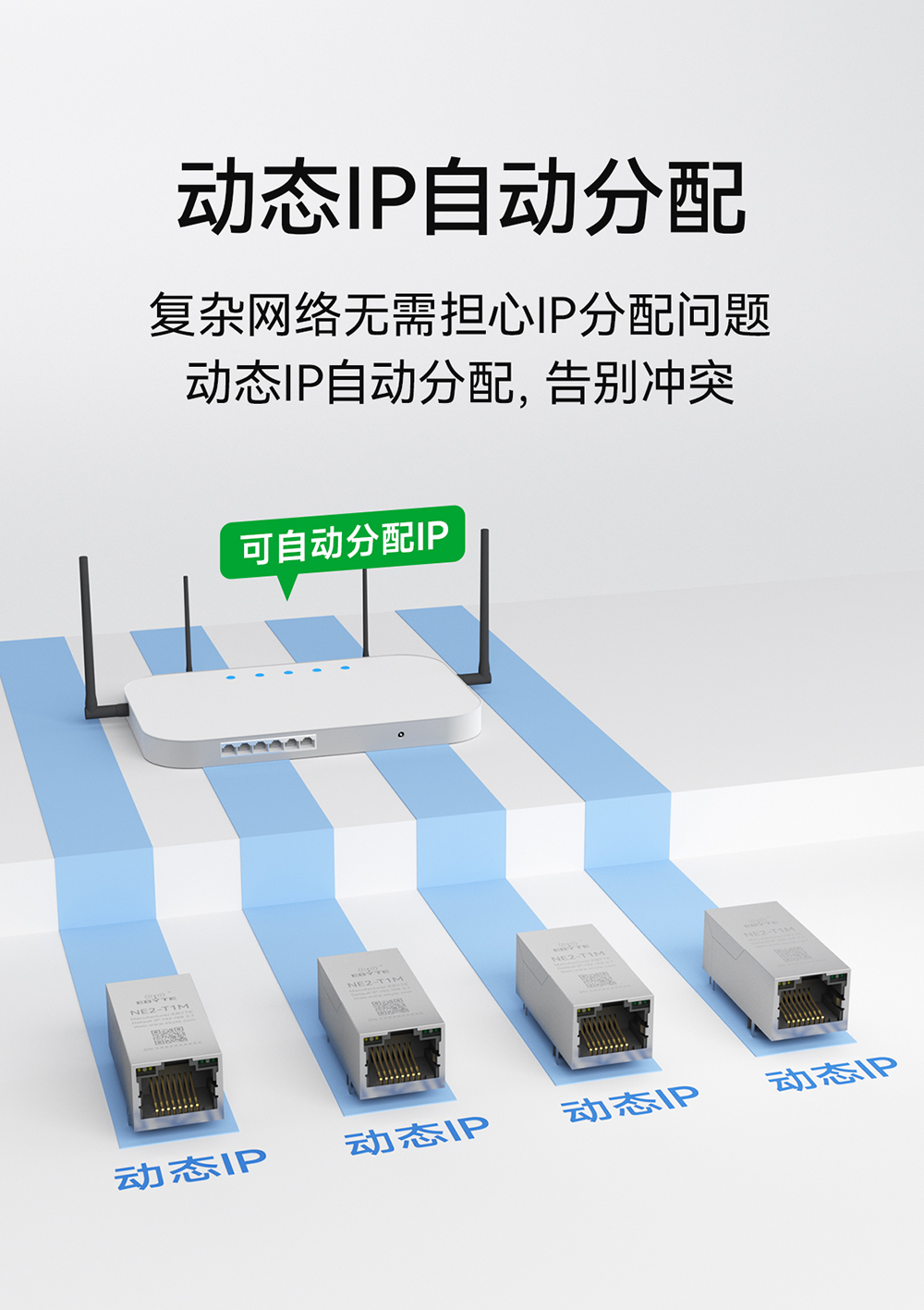

| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8886（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 10kByte 或 1024 包 |
| 打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
| 串口波特率 | 600~460800 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、1.5、2 |
| 校驗位 | None（默認）、 Odd、Even |
| 產品尺寸 | 32.5×16.5×17.5mm |
| 產品重量 | 9±1g |
| 工作溫濕度 | -40~+85℃、5%~95%RH（無凝露） |
| 存儲溫濕度 | -40~+105℃、5%~95%RH（無凝露） |

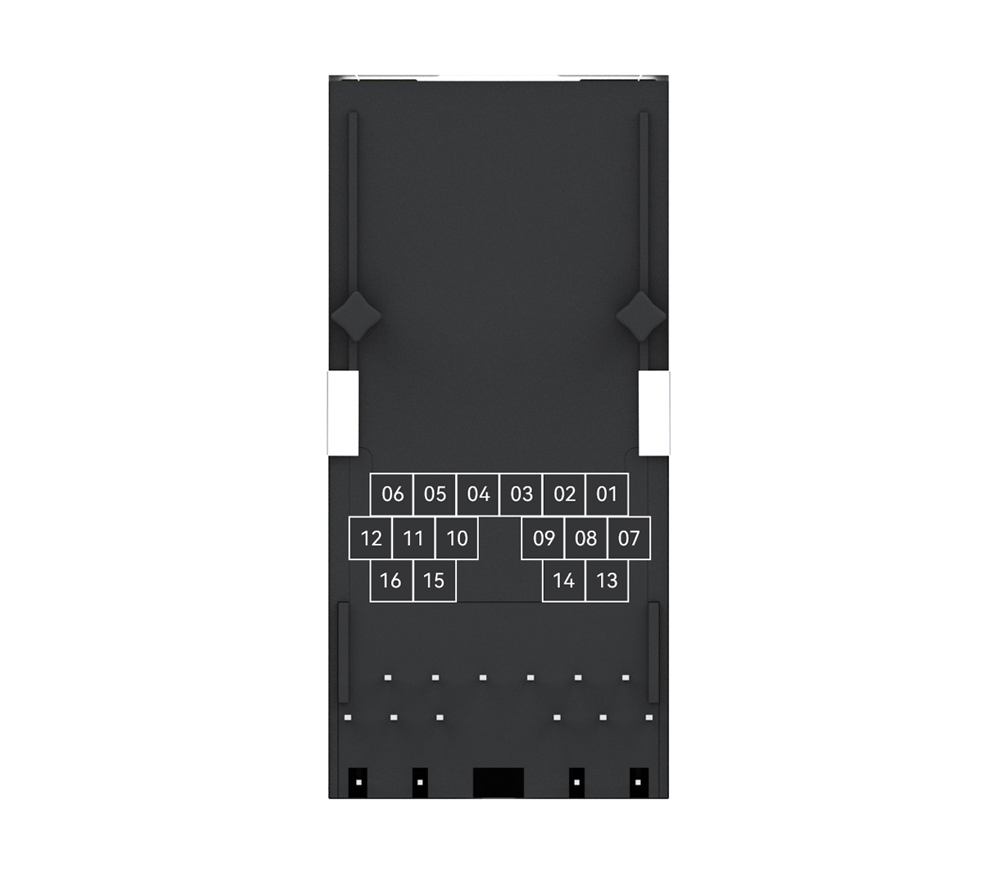

| 序號 | 引腳 | 描述 |
| 1 | RXD0 | NC，燒錄接口，不用懸空 |
| 2 | TXD0 | NC，燒錄接口，不用懸空 |
| 3 | BOOT | NC，燒錄接口，建議外部上拉 |
| 4 | RST | 接芯片復位腳，拉低 100uS 以上生效，建議外部上拉 |
| 5 | EN | 使能控制引腳，拉高為全雙工模式，拉低為半雙工模式； 對于外接RS485接口的用戶，外部下拉后可外接485芯片使能引腳，模組上電檢測到低電平后對外輸出485使能控制信號對于TTL接口使用用戶，該引腳建議上拉 |
| 6 | RELOAD | 恢復出廠設置，拉低 5~10S 生效 |
| 7 | STATE0 | 10M 指示燈引腳，默認拉高，PHY 協商完成后拉低，有數據時電平跳動 |
| 8 | RXD | 用戶串口，3.3V TTL 電平 |
| 9 | TXD | 用戶串口，3.3V TTL 電平 |
| 10 | GND | 電源+信號地 |
| 11 | VCC | 電源正極，建議供電能力 400mA@3.3V 以上 |
| 12 | STATE1 | 100M 指示燈引腳，默認拉高，PHY 協商完成后拉低，有數據時電平跳動 |
| 13 | LED0- | LED0 指示燈負極，可外接 7 腳指示 STATE0 信號 |
| 14 | LED0+ | LED0 指示燈正極，連接 3.3 電源+ |
| 15 | LED1+ | LED1 指示燈正極，可外接 12 腳指示 STATE1 信號 |
| 16 | LED1- | LED1 指示燈負極，連接 GND |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

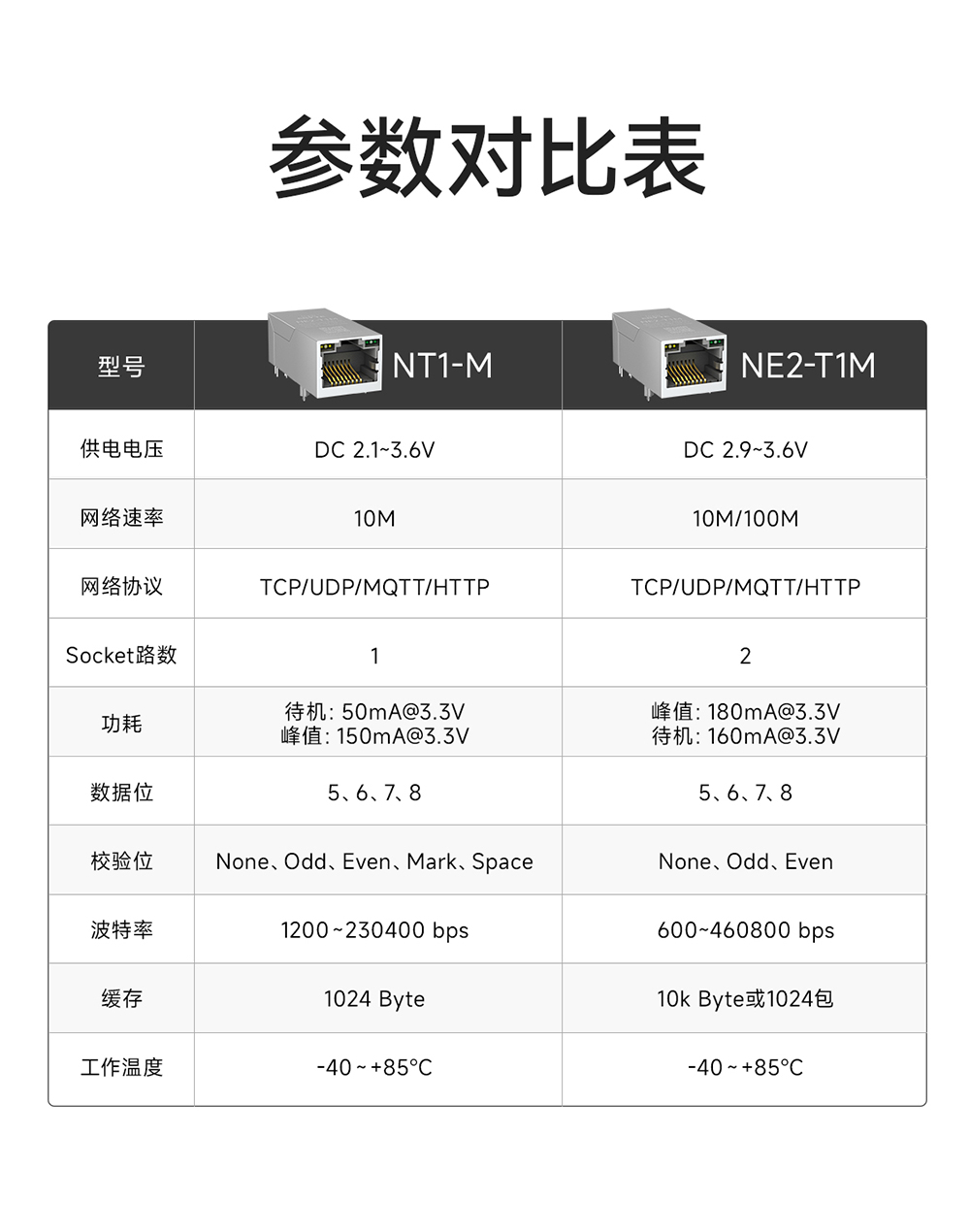

| 產品 型號 | 接口方式 | 尺寸大小 | 傳輸介質 | 網絡協議 | 簡單透?jìng)鞣绞? | TCP Server 連接 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
