類型：FPC內置天線
頻段：2.4/5.8GHz
接口：IPEX-3
阻抗：50Ω
增益：2.5dBi
駐波比：≤2.0
重量：1g

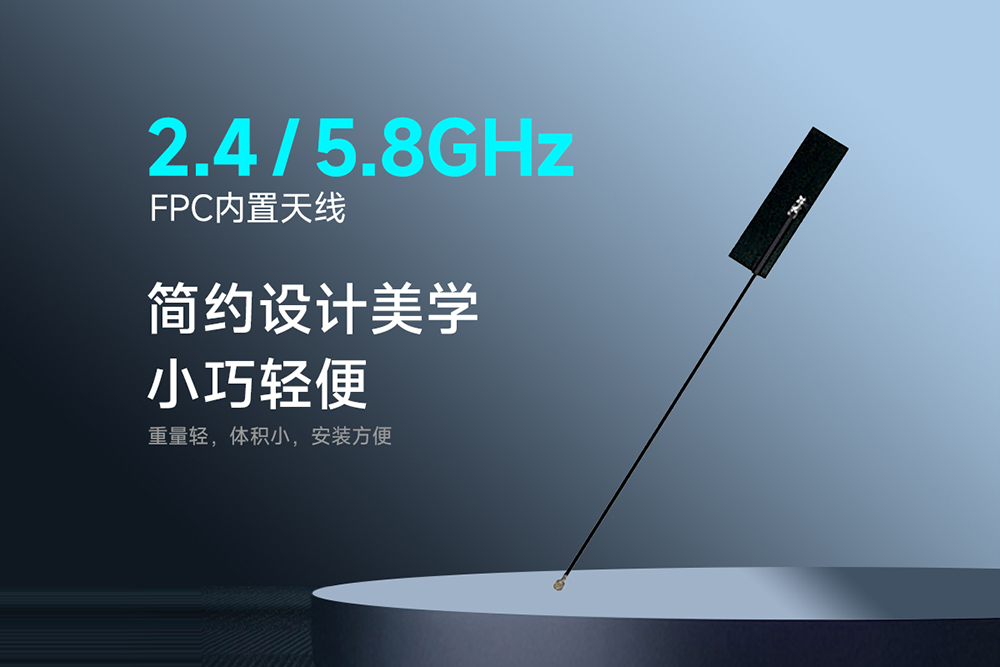

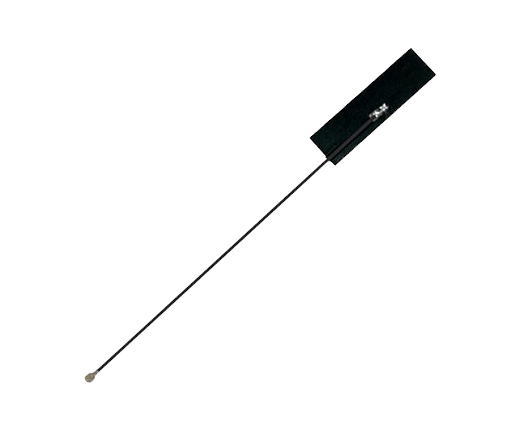

產品簡介：TXWF-FPC3-3710是一款2.4/5.8GHz雙頻段的FPC內置天線，天線尺寸37mm×10mm，IPEX-3代接口，適用于各種2.4/5.8GHz雙頻段的終端設備（手機、無線網卡、路由器）、無線通訊模塊等，天線體積小,性能可靠，內置于模塊安裝使用，信號穩定。
| 主要參數 | 參數值 |
| 頻率范圍 | 2.4/5.8G |
| 2.4-2.5；5.15-5.85GHz | |
| 天線增益 | 2.5dBi |
| 電壓駐波比 | ≤2.0 |
| 極化方向 | 線極化 |
| 輻射方向 | 全向 |

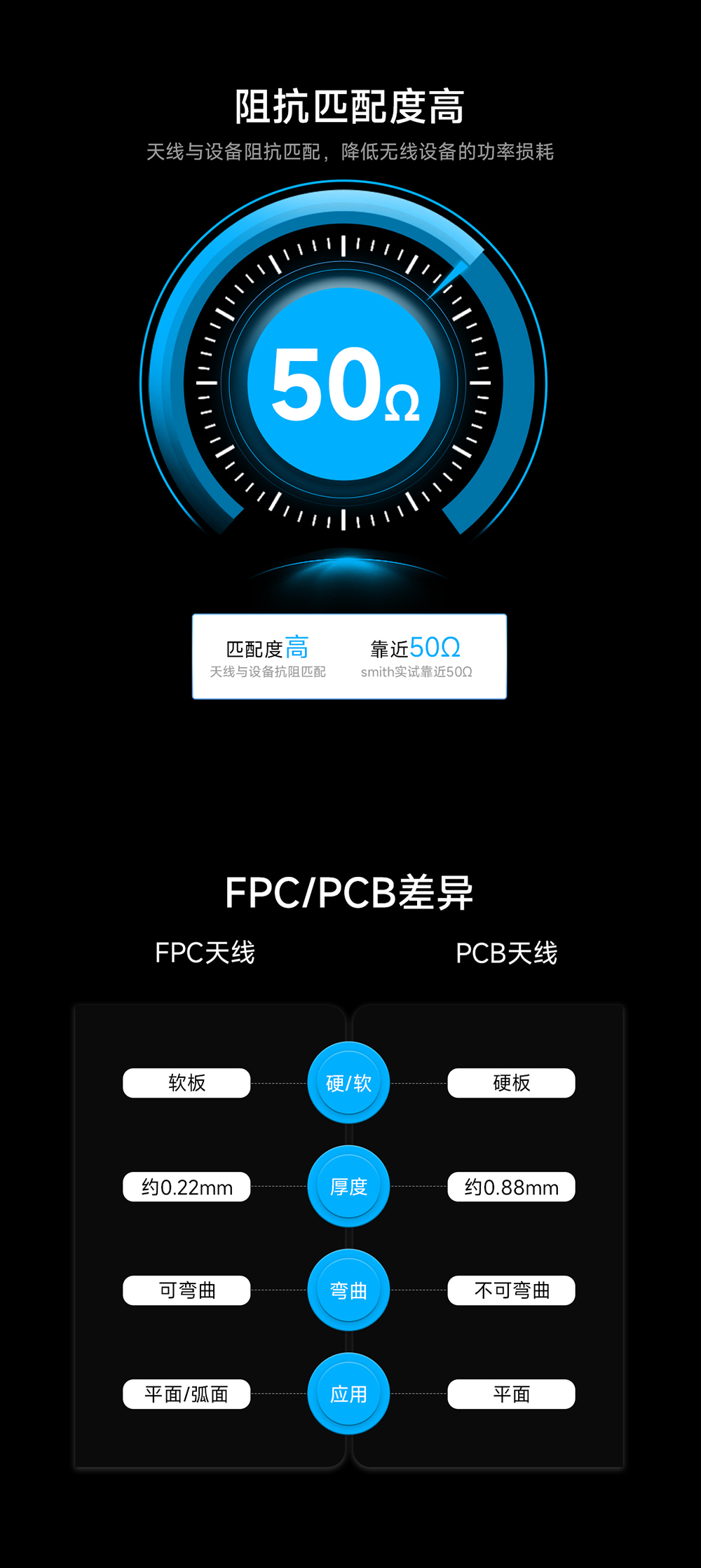

| 輸入阻抗 | 50Ω |
| 功率容量 | 2W |
| 產品尺寸 | 37*10mm |
| 整體重量 | 1g |

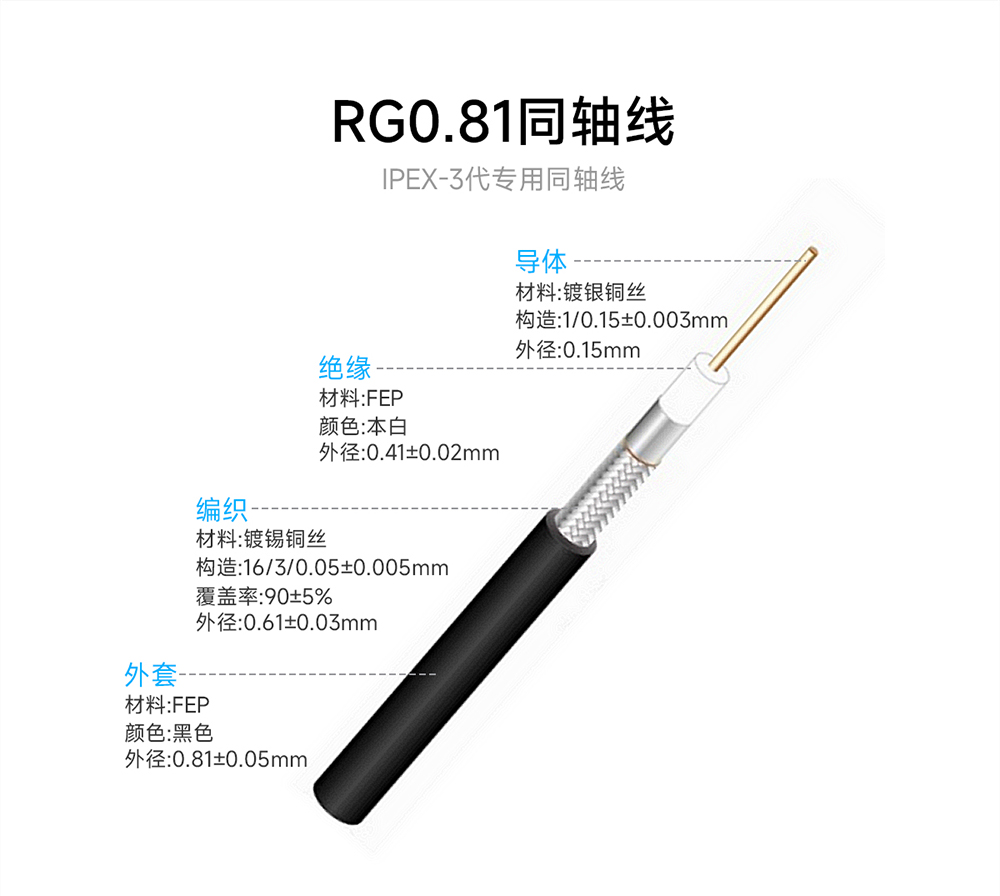

| 饋線材質 | RG0.81 |

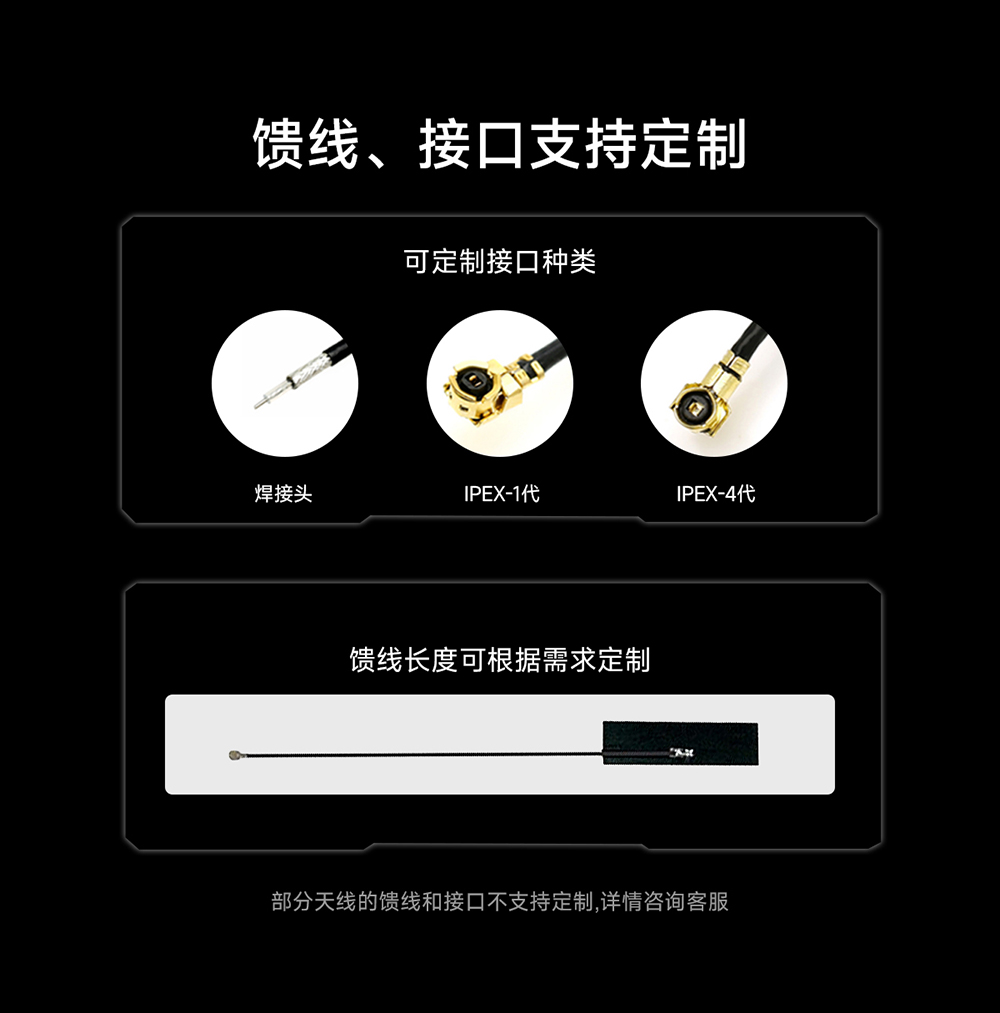

| 饋線長度 | 120mm（可定制） |
| 天線材質 | FPC |
| 接口方式 | IPEX-3 代接口 |
| 工作溫度 | -30℃～+75℃ |
| 儲存溫度 | -30℃～+75℃ |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 類型 | 頻段 Hz | 接口 | 阻抗 Ω | 增益 dBi | 駐波比 | 高度 | 饋線 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TXWF-FPC3-3710 | FPC內置天線 | 2.4-2.5/5.15-5.85G | IPEX-3代 | 50 | 2.5 | ≤2.0 | 37*10mm | 120mm | IPEX-3代接口,體積小,信號穩定 | ||
| TXWF-JKS-20 | 膠棒天線 | 2.4/5.8G/WiFi | SMA-J | 50 | 5.0 | ≤2.0 | 195mm | - | 可彎折膠棒天線 | ||
| TXWF-PCB-3810 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 38mm*10mm | - | FPC 內置天線 | ||
| TXWF-PCB-4008 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 40mm*8mm | - | FPC 內置天線 | ||
| TXWF-PCB-5109 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 51mm*9mm | - | FPC 內置天線 | ||
| TXWF-BLG-40 | 玻璃鋼天線 | 2.4-2.5/5.15-5.85 | N-J（N 公頭） | 50 | 6/9 | ≤1.5 | 400（Φ20）mm | - | 玻璃鋼天線 | ||
| TXWF-PCB-4212 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 42mm*12mm | - | FPC 內置天線 | ||
| TXWF-PCB-3214 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 32mm*14mm | - | FPC 內置天線 | ||
| TXWF-FPC-3710 | 內置天線 | 2.4-2.5/5.15-5.8 | IPX 1 代 | 50 | 2 | ≤1.5 | 37mm*10mm | - | FPC 內置天線 | ||
| TXWF-BLG-18 | 玻璃鋼天線 | 2.4-2.5/5.15-5.85 | N-J（N 公頭） | 50 | 4/4 | ≤1.5 | 180（Φ20）mm | - | 玻璃鋼天線 | ||
| TXWF-BLG-26 | 玻璃鋼天線 | 2.4/5.8GHz | N-J（N公頭） | 50 | 8.0 | ≤1.5 | 260mm | - | 玻璃鋼天線，高增益 | ||
| TXWF-XPL-150 | 吸盤天線 | 2.4G/5.8G/WiFi | SMA-J | 50 | 4/6 | ≤1.5 | 196mm | - | 雙頻段的吸盤天線 |
