接口類型：UART/PHY
發射功率：20dBm
通信距離：1km
尺寸大?。?0*29mm

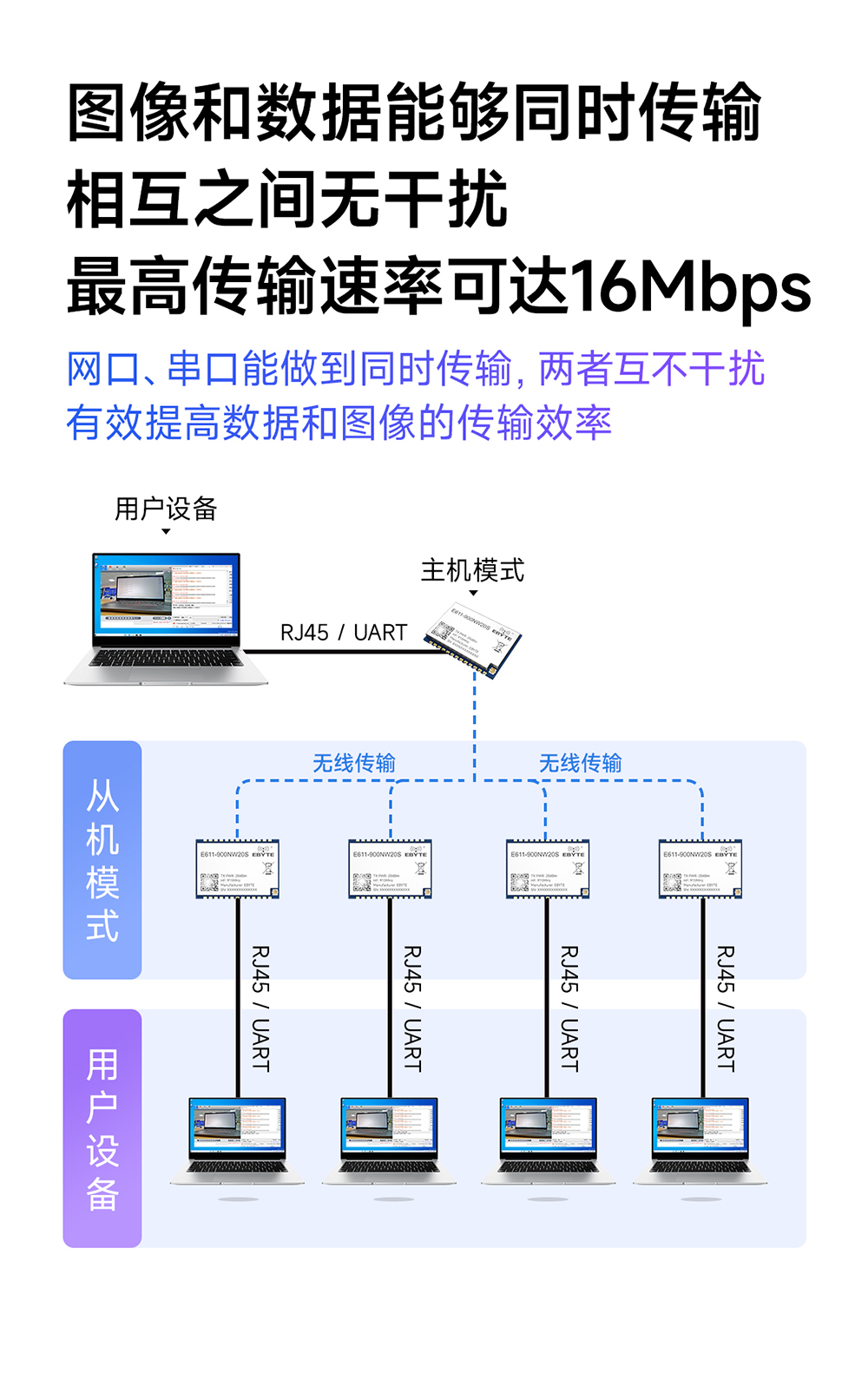

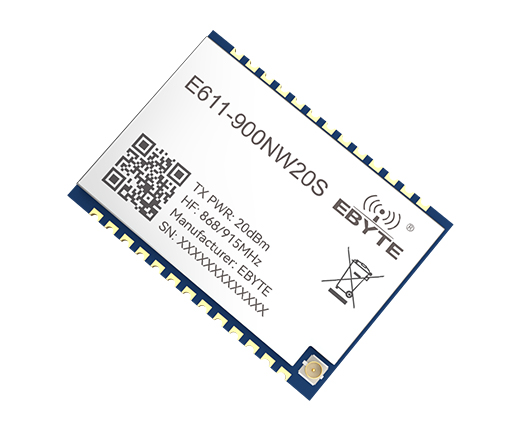

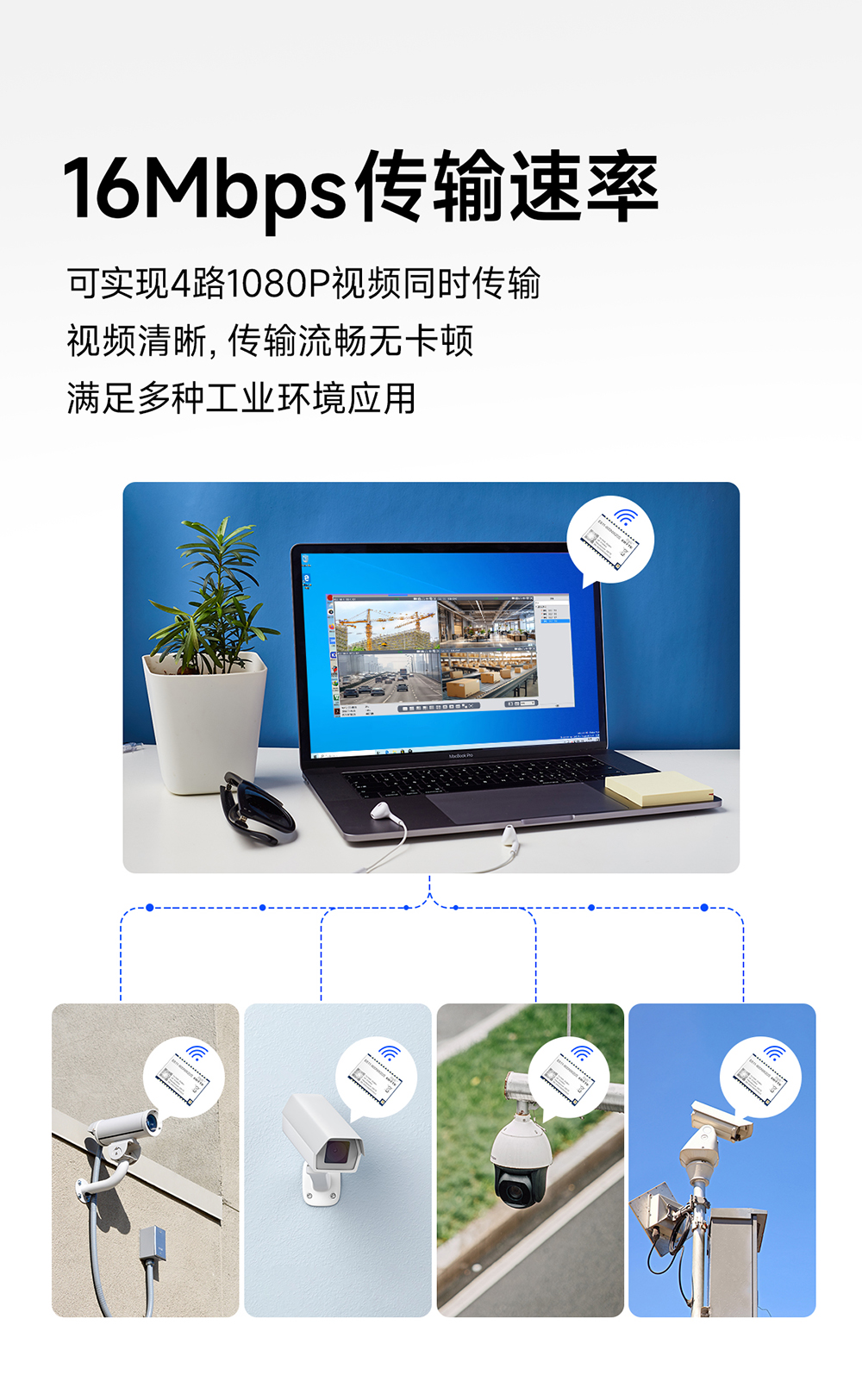

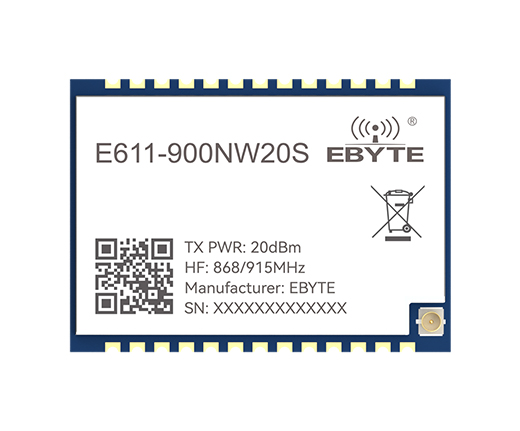

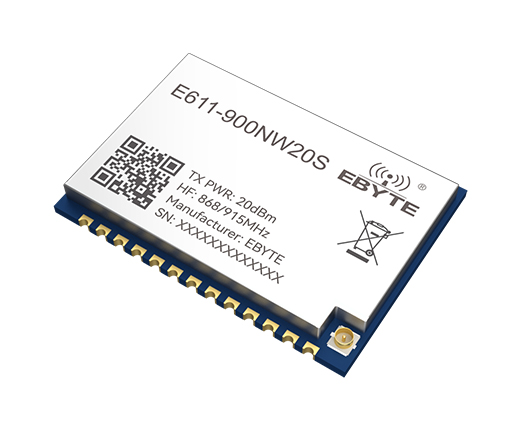

產品簡介：E611-900NW20S模塊是億佰特研發的遠距離圖傳+數傳為一體的遠距離無線模塊。擁有16Mbps的傳輸速率，可實現傳輸4路1080p視頻傳輸，還能做到網口+串口同時進行透傳，工作在850MHz～930MHz頻段，最大射頻發射功率為20dBm。模塊使用通用的AT指令，操作簡單快捷。模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 4.2 | 5/12 | 15 | 供電可選 5V 或 12V | |
| 電源電壓（V） | - | - | 12 | - | |
| 通信電平（V） | 3.3 | 使用 5V 電平有風險燒毀 | |||
| 工作溫度（℃） | -40 | +85℃ | 工業級設計 | ||
| 工作頻段（MHz） | 850 | 930 | - | ||
| 發射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 功耗 | 發射電流（mA） | - | 500mA | - | 峰值瞬態電流@20dBm |
| 接收電流（mA） | 84mA | ||||
| 休眠電流(uA) | - | 10mA | - | - | |
| 接收靈敏度（dBm） | - | -107 | - | 1M MCS10 | |

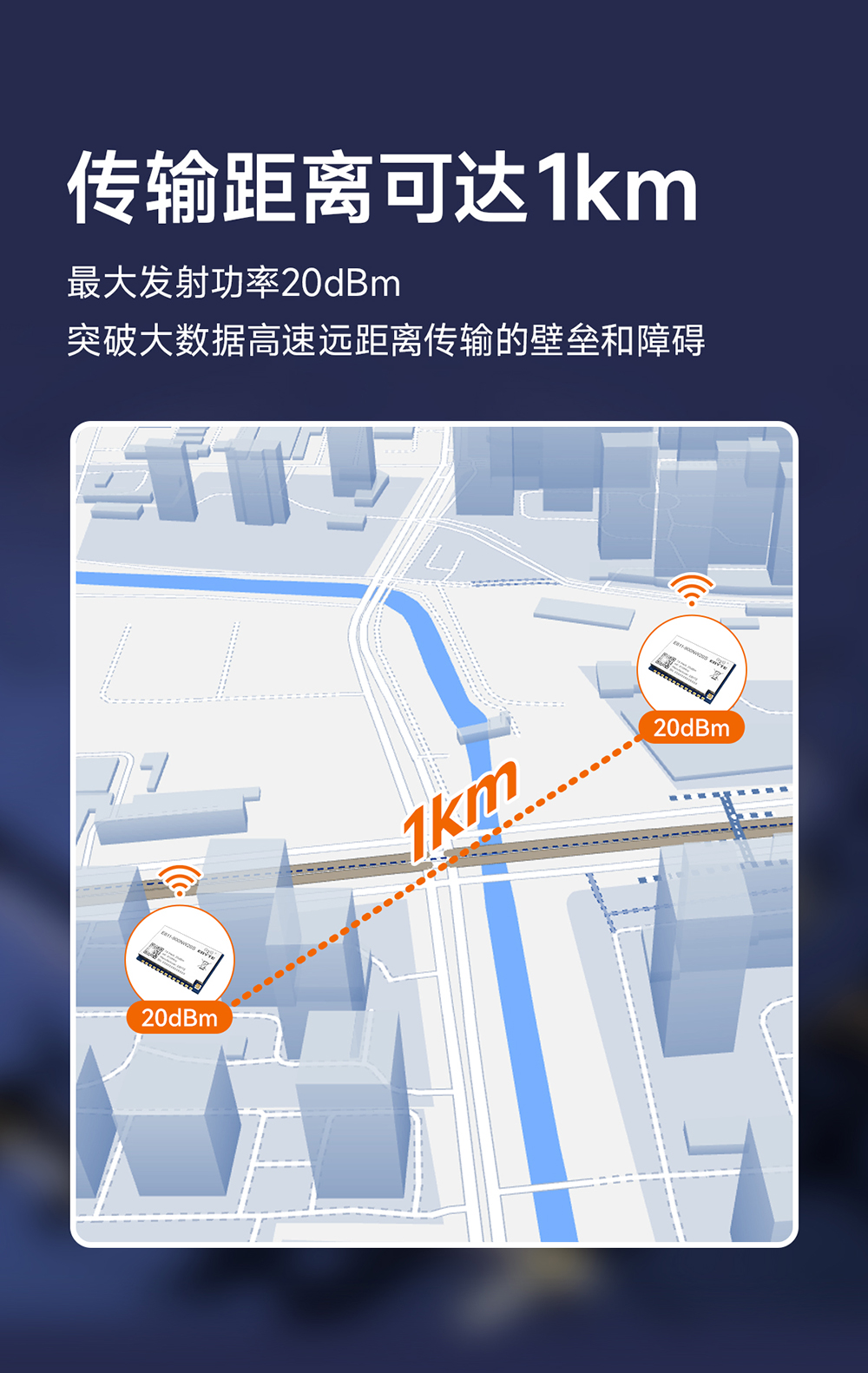

| 通信距離 | - | 500 | 1000 | 晴朗空曠環境，高度 1 米，@20dBm,傳輸速率16Mbps。 | |
| 主要參數 | 描述 | 備注 |
| 晶振頻率 | 32MHz | - |
| 通信接口 | UART/PHY | - |
| 封裝方式 | 貼片式 | - |
| FLASH | 8MB | - |
| SRAM | 704KB | - |

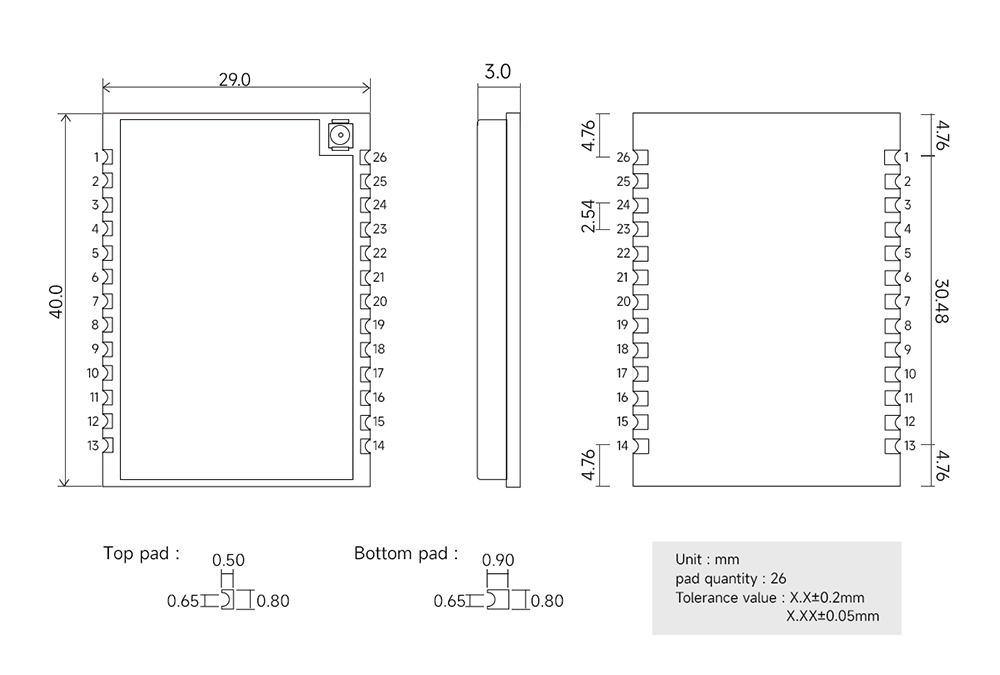

| 外形尺寸（IPEX） | 40*29mm | 公差范圍±0.2mm |
| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 產品凈重 | 6.1g | 公差范圍±0.2g |

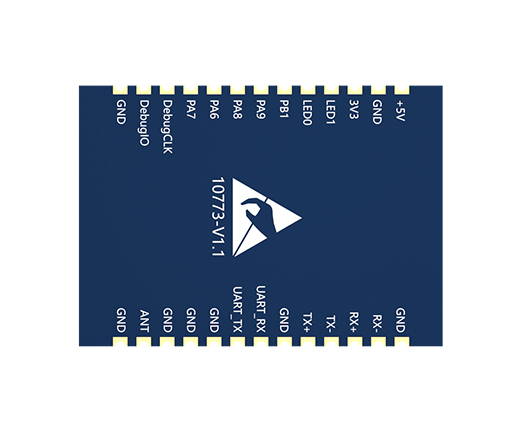

| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | GND | - | 模塊 GND |
| 2 | DebugIO | I/0 | RSSI 信號強度指示 I/O |
| 3 | DebugCLK | I/0 | RSSI 信號強度指示 I/O |
| 4 | PA7 | I/0 | RSSI 信號強度指示 I/O |
| 5 | PA6 | I/0 | 連接指示 I/O |
| 6 | PA8 | I/0 | 模式選擇控制 I/O |
| 7 | PA9 | I/0 | 配對控制 I/O |
| 8 | PB1 | I/0 | - |
| 9 | LED0 | - | PHY 指示燈 |
| 10 | LED1 | - | PHY 指示燈 |
| 11 | 3V3 | - | 連接模塊內部 3.3V，用戶無需關心。 |
| 12 | GND | - | 模塊 GND |
| 13 | VCC | - | 電源輸入 5V~12V |
| 14 | GND | - | 信號地 |
| 15 | RX- | - | Receive Data-（接收數據-） |
| 16 | RX+ | - | Receive Data+（接收數據+） |
| 17 | TX- | - | Transceiver Data-（發送數據-） |
| 18 | TX+ | - | Transceiver Data+（發送數據+） |
| 19 | GND | - | 信號地 |
| 20 | UART_RX | I/0 | RXD 是接收引腳，TTL 電平 |
| 21 | UART_TX | I/0 | TX 是發送引腳，TTL 電平 |
| 22 | GND | - | 信號地 |
| 23 | GND | - | 信號地 |
| 24 | GND | - | 信號地 |
| 25 | GND | - | 信號地 |
| 26 | ANT | - | 天線接口，等效阻抗約 50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻段 Hz | 發射功率 dBm | 測試距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

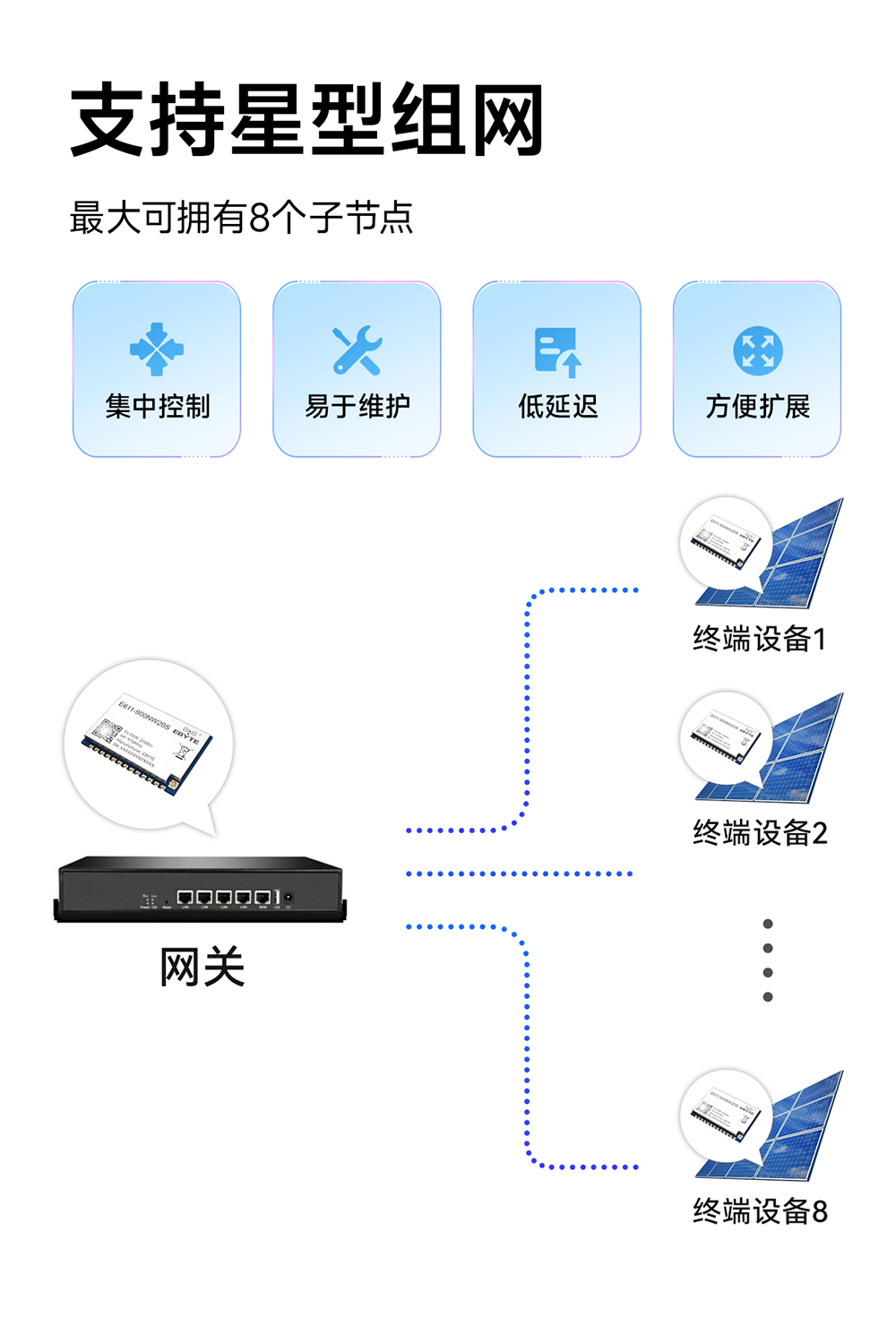

| EWD611-900NW20(485) | RS485/網口 | - | 868M 915M | 20 | 1 | - | - | 66*68*21.6 | 一發多收星型組網、遠距離數傳+圖傳數傳電臺 | ||
