接口類型：RS485/網口
發射功率：20dBm
通信距離：1km 尺寸大?。?6*68*21.6mm

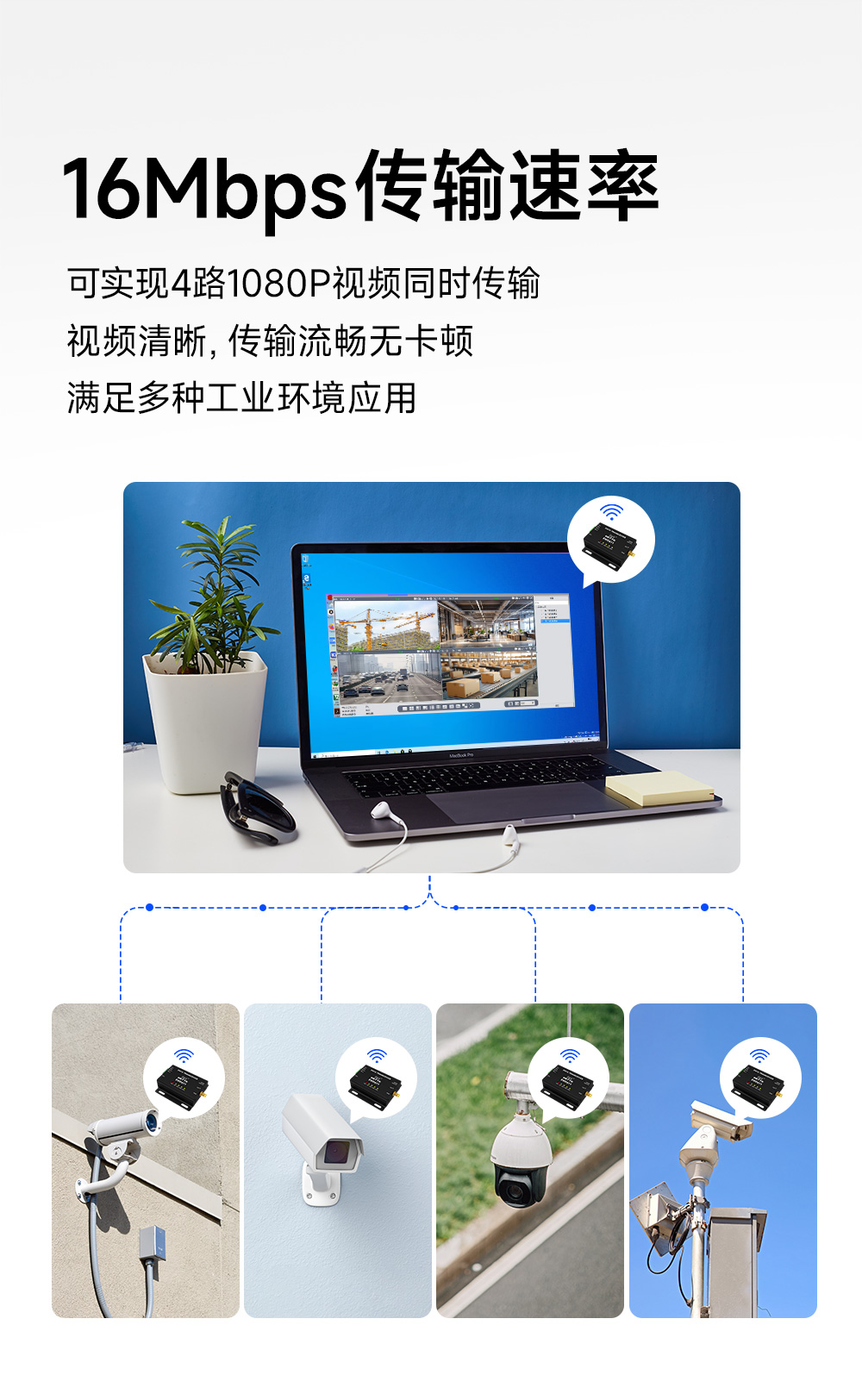

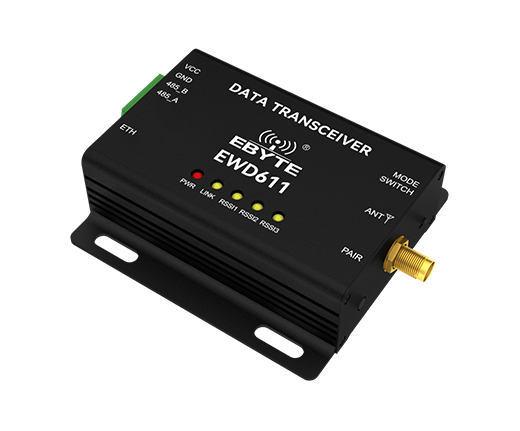

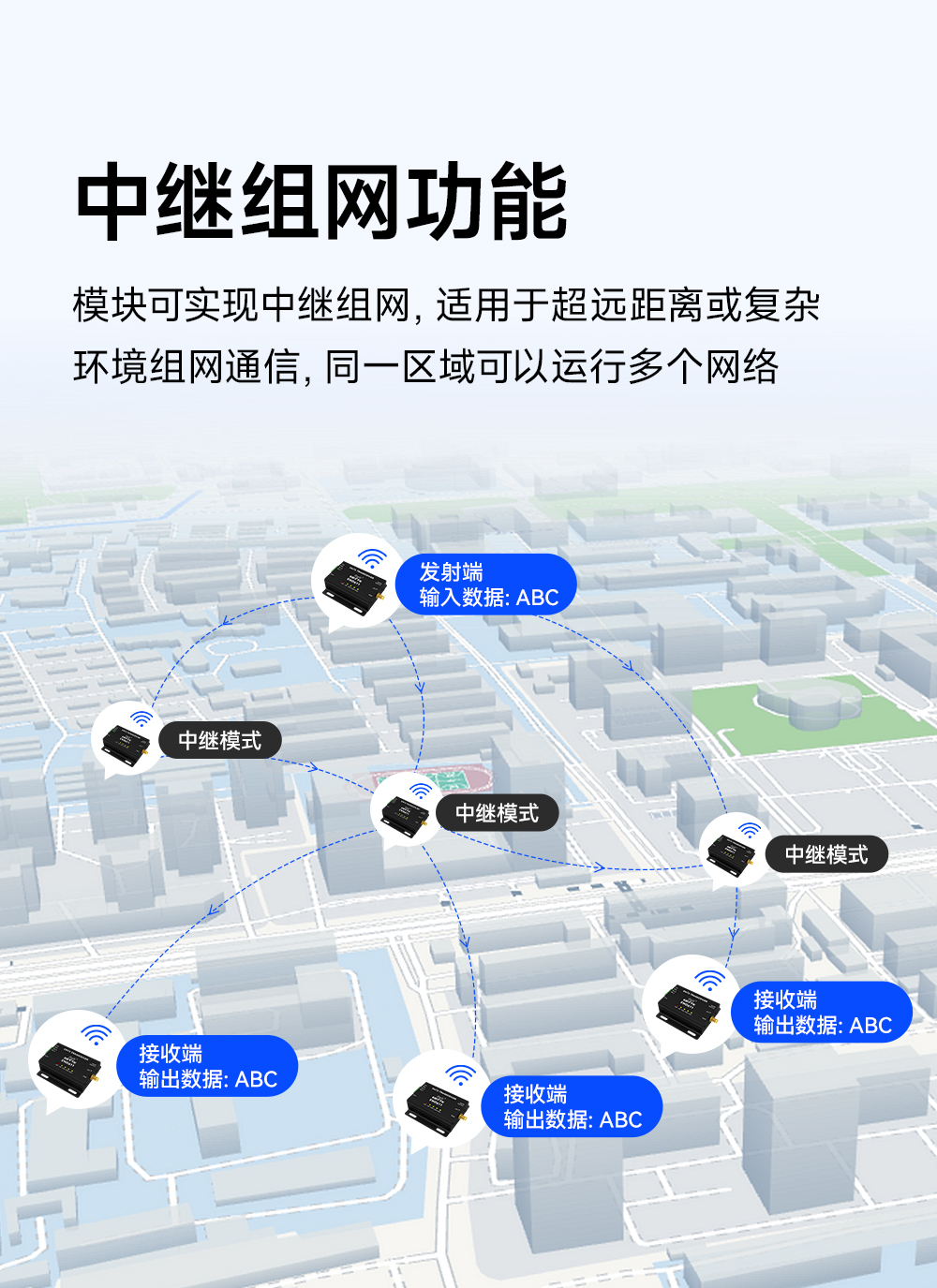

產品簡介：EWD611-900NW20(485)是億佰特研發的遠距離圖傳+數傳為一體的數傳電臺。擁有16Mbps的傳輸速率，可實現傳輸4路1080p視頻傳輸，還能做到網口+串口同時進行透傳，工作在850MHz～930MHz頻段，最大射頻發射功率為20dBm。使用通用AT指令，操作簡單快捷。廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 性能描述 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 5 | 5/12 | 15 | 供電可選5V或12V | |
| 電源電壓（V） | - | - | 12 | - | |
| 通信電平（V） | - | 3.3 | - | 使用5V電平有風險燒毀 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 850 | - | 930 | 默認頻段為915MHz | |
| 發射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 功 耗 | 發射電流（mA） | - | 500mA | - | 工作電壓為5V，峰值瞬態電流@20dBm |
| 接收電流（mA） | - | 100mA | - | 工作電壓為5V | |
| 休眠電流(uA) | - | 10mA | - | - | |
| 接收靈敏度（dBm） | - | -107 | - | 1M MCS10 | |

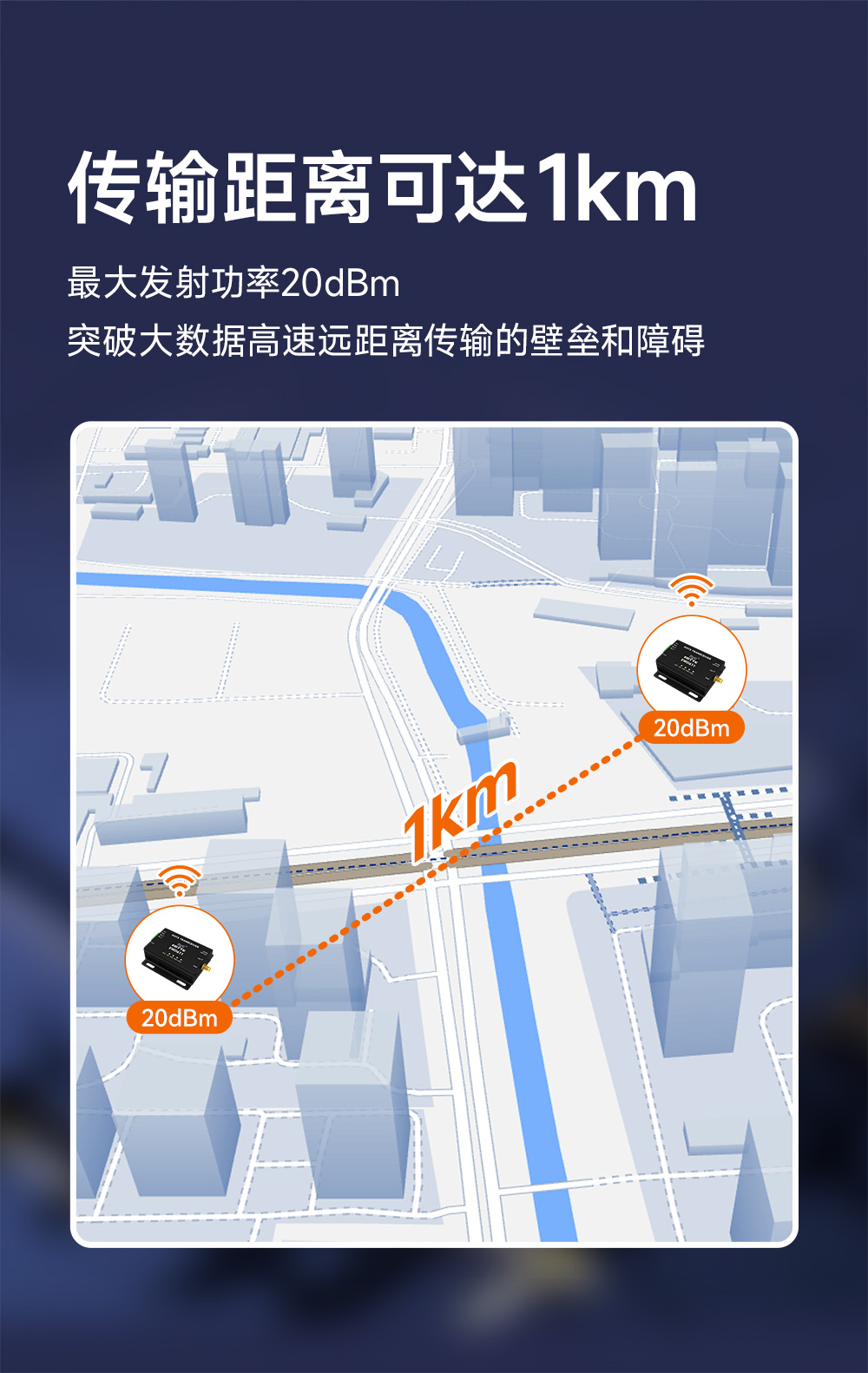

| 通信距離 | - | 500 | 1000 | 晴朗空曠環境，高度1米，@20dBm,傳輸速率16Mbps。 | |
| 主要參數 | 描述 | 備注 |
| 通信接口 | RS485/網口 | - |
| FLASH | 8MB | - |
| SRAM | 704KB | - |
| 外形尺寸 | 66*68*21.6mm | 公差范圍±0.2mm |
| 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 產品凈重 | 68g | 公差范圍±1g |

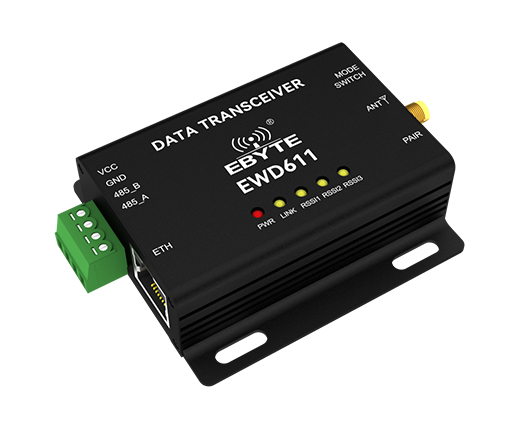

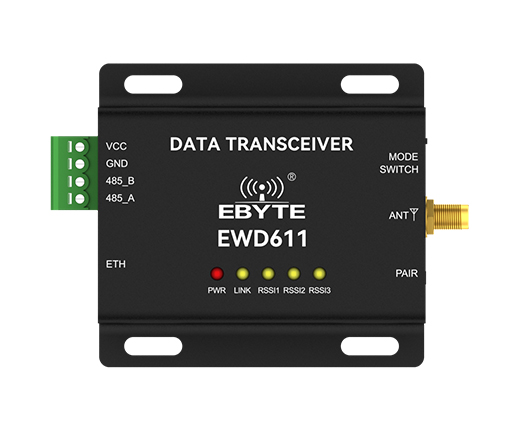

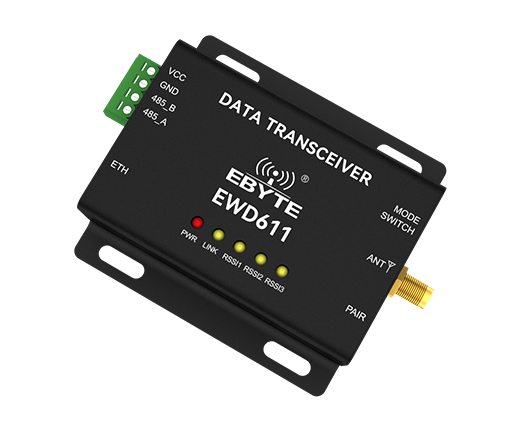

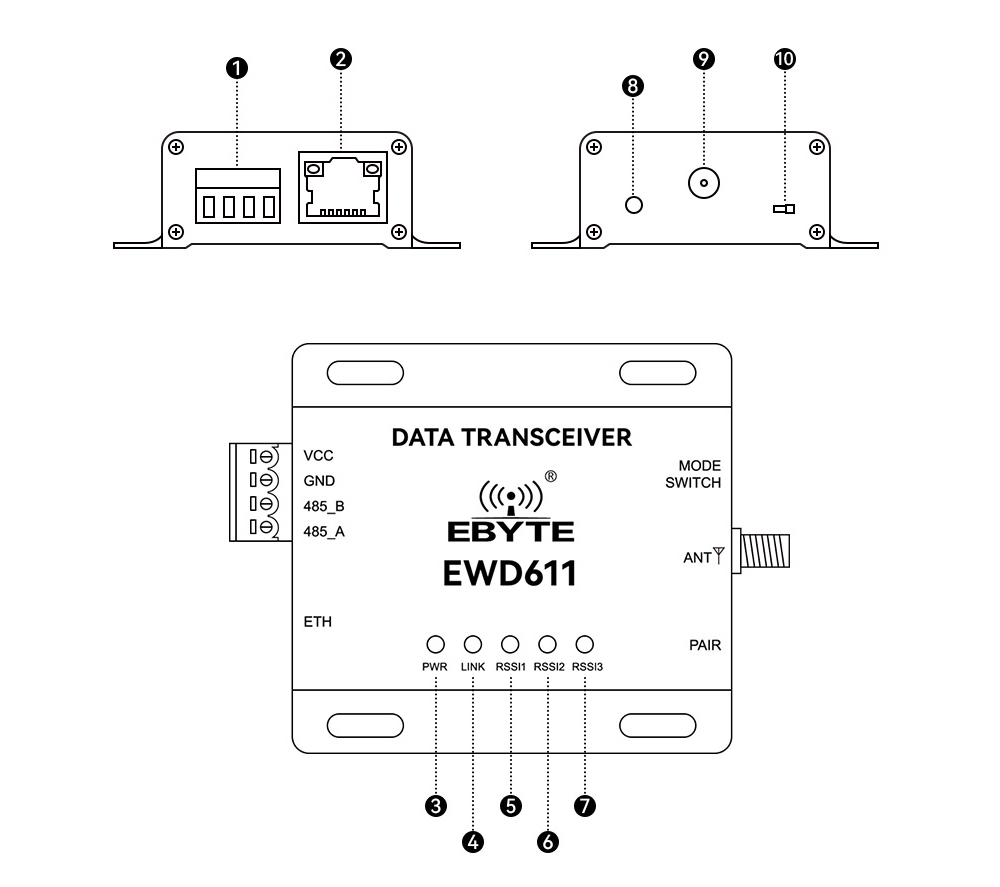

| 引腳序號 | 名稱 | 功能 | 備注 |
| 1 | 3.81mm 接線端子 | 串口接口、電源接口 | 標準 RS-485 接口與壓線式電源接口 |
| 2 | ETH | 以太網接口 | 標準 RJ45 接口,100M |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 4 | LINK-LED | 鏈路指示燈 | a)熄滅：網線未連接或未連接服務器； |
| b)閃爍：網線連接時候閃爍； | |||
| c)常亮：網絡鏈路連接成功； | |||
| 5 | RSSI1-LED | 信號強度指示燈 | - |
| 6 | RSSI2-LED | 信號強度指示燈 | - |
| 7 | RSSI3-LED | 信號強度指示燈 | - |
| 8 | 配對按鍵 | 配對控制 | 主機與從機配對按鍵 |
| 9 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 10 | 模式開關 | 輕觸開關 | 主從模式切換開關 |
| 腳號 | 標準定義 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 5~12V，推薦使用 12V 或 5V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | 485_B | 串口端子 | 外接其他 RS485 設備的 B 端 |
| 4 | 485_A | 串口端子 | 外接其他 RS485 設備的 A 端 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.sunredled.com/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻段 Hz | 發射功率 dBm | 測試距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

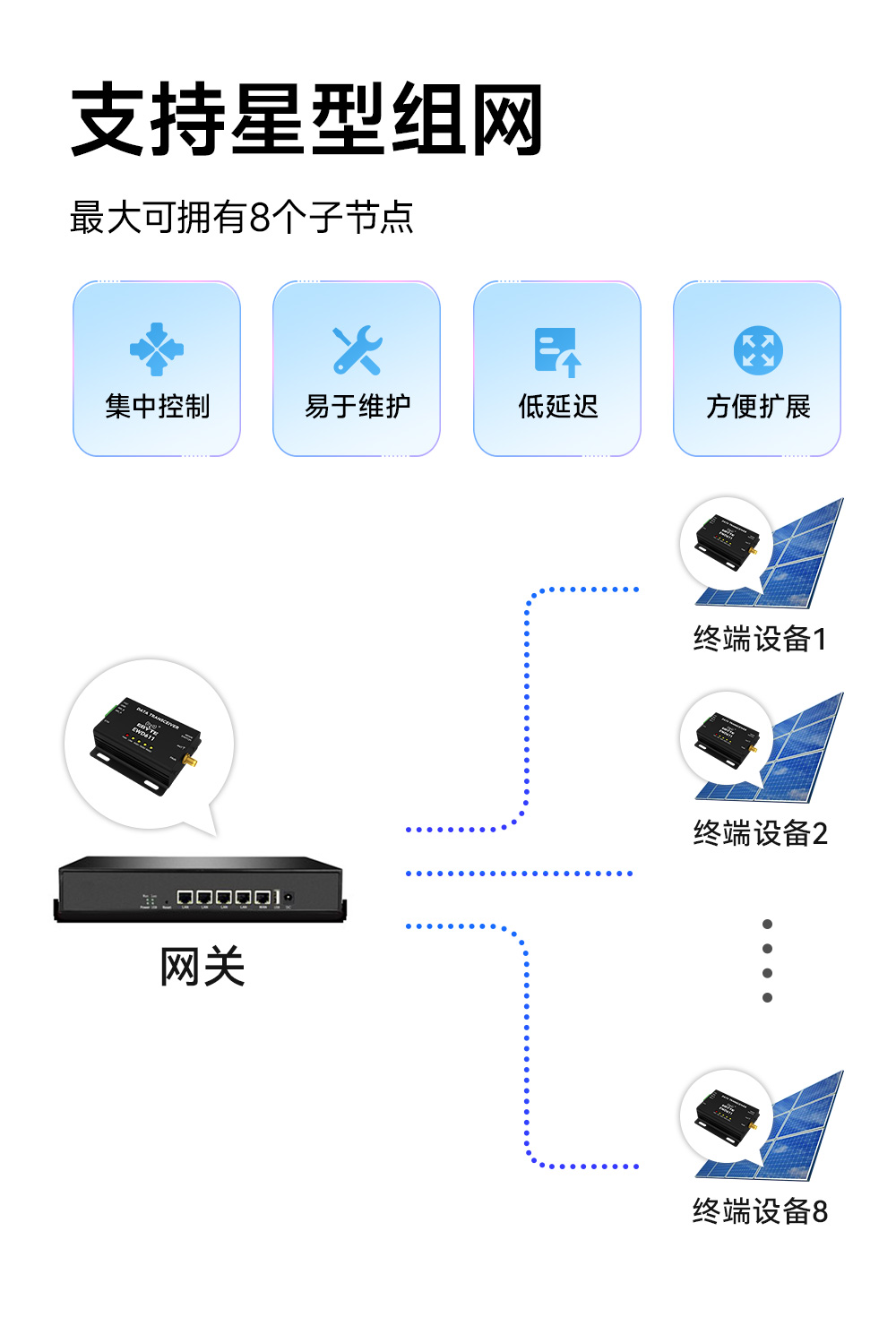

| EWD611-900NW20(485) | RS485/網口 | - | 868M 915M | 20 | 1 | - | - | 66*68*21.6 | 一發多收星型組網、遠距離數傳+圖傳數傳電臺 | ||
