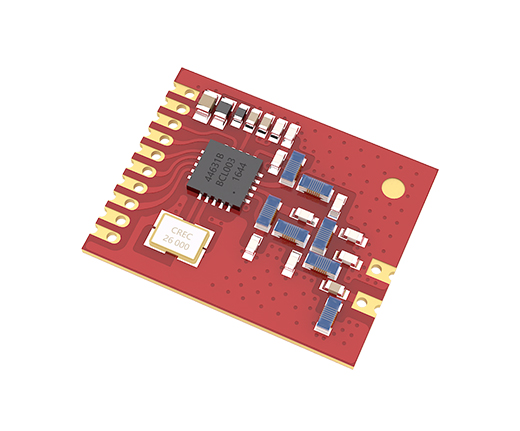

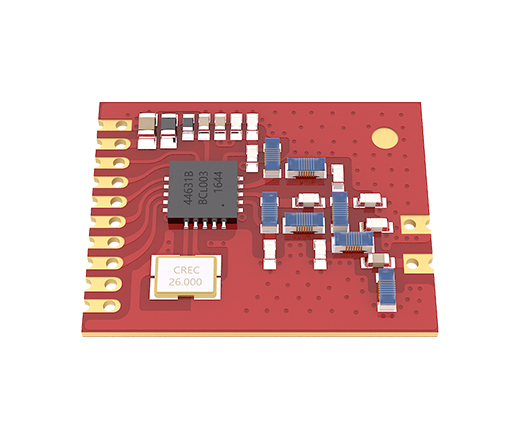

芯片方案：SI4438
工作頻率：425~525MHz
發射功率：20dBm
通信距離：2km
通信接口：SPI
產品重量：0.9±0.1g

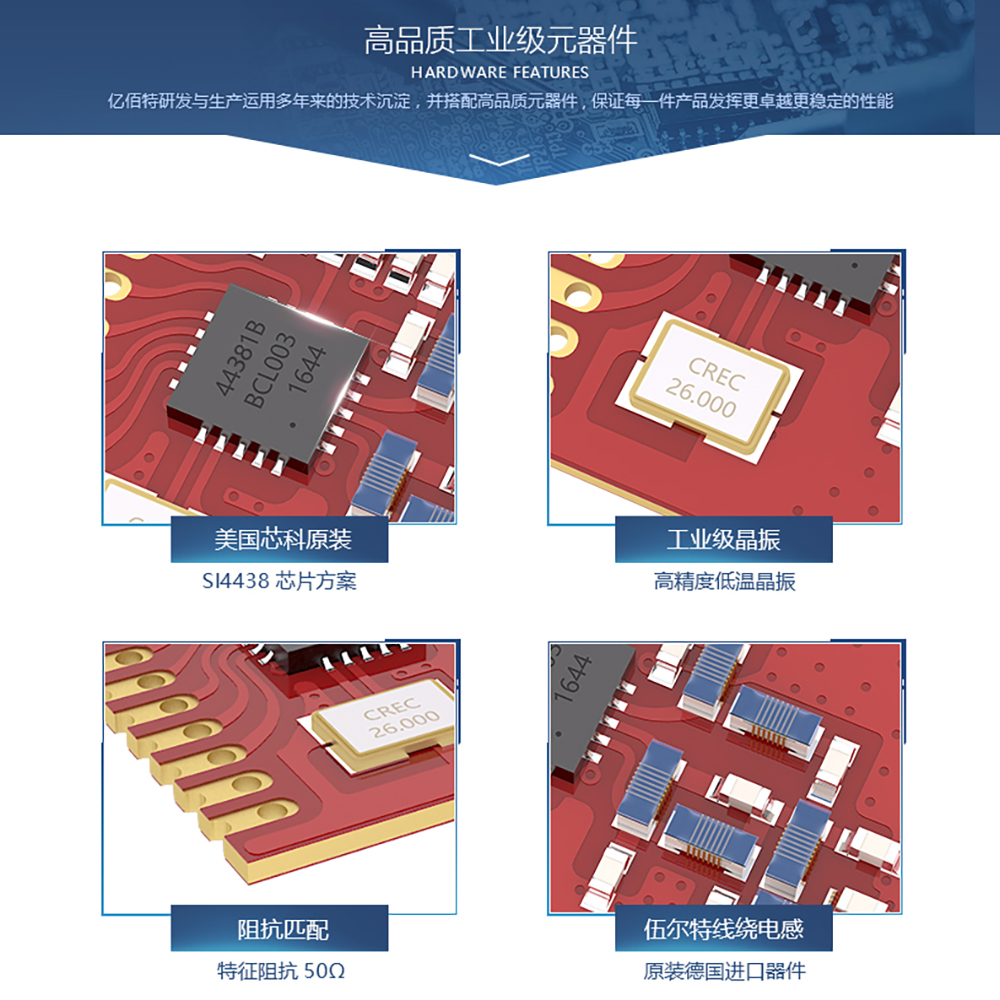

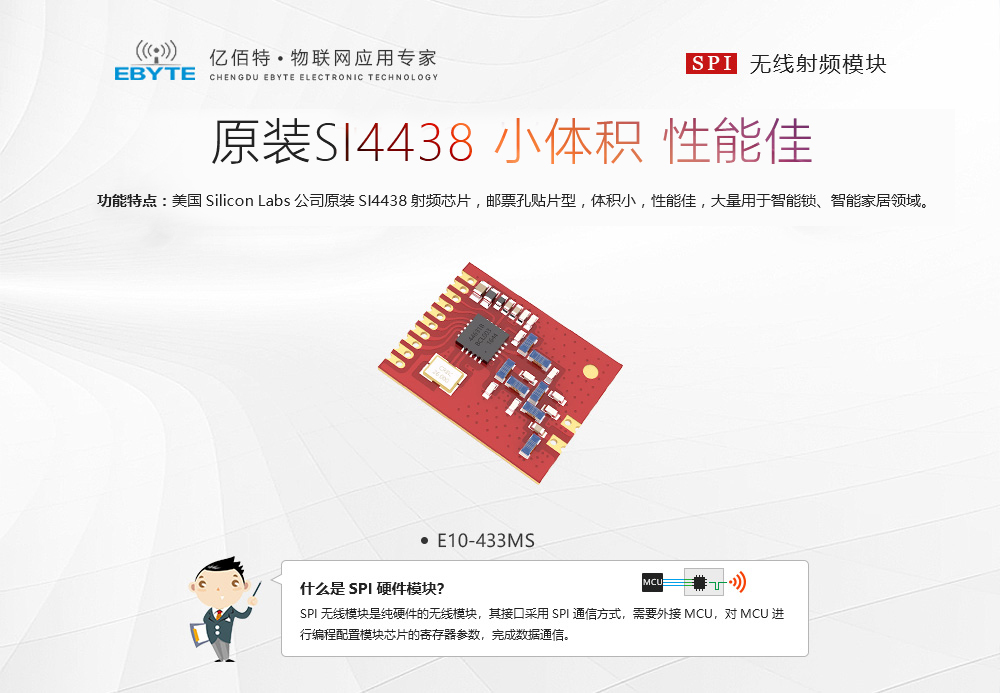

產品簡介：美國Silicon Labs公司原裝進口SI4438射頻芯片，郵票孔貼片型，體積小，性能極佳，已經大量用于智能鎖、智能家居領域。
溫馨提示：該產品已下架，批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~525 MHz | 出廠默認 433MHz（26MHz晶振） |
| 發射功率 | 20 dBm | 最大功率（約100mW） |
| 接收靈敏度 | -122 dBm | 空速 0.123kbps |
| 空中速率 | 0.123k~1Mbps | 出廠默認 0.123kbps |
| 實測距離 | 2000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速0.123kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 14.5 * 18 mm | |
| 天線形式 | 郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 1.8 | 3.3 | 3.6 | V | |
| 通信電平 | 1.8 | 3.3 | 3.6 | V | |

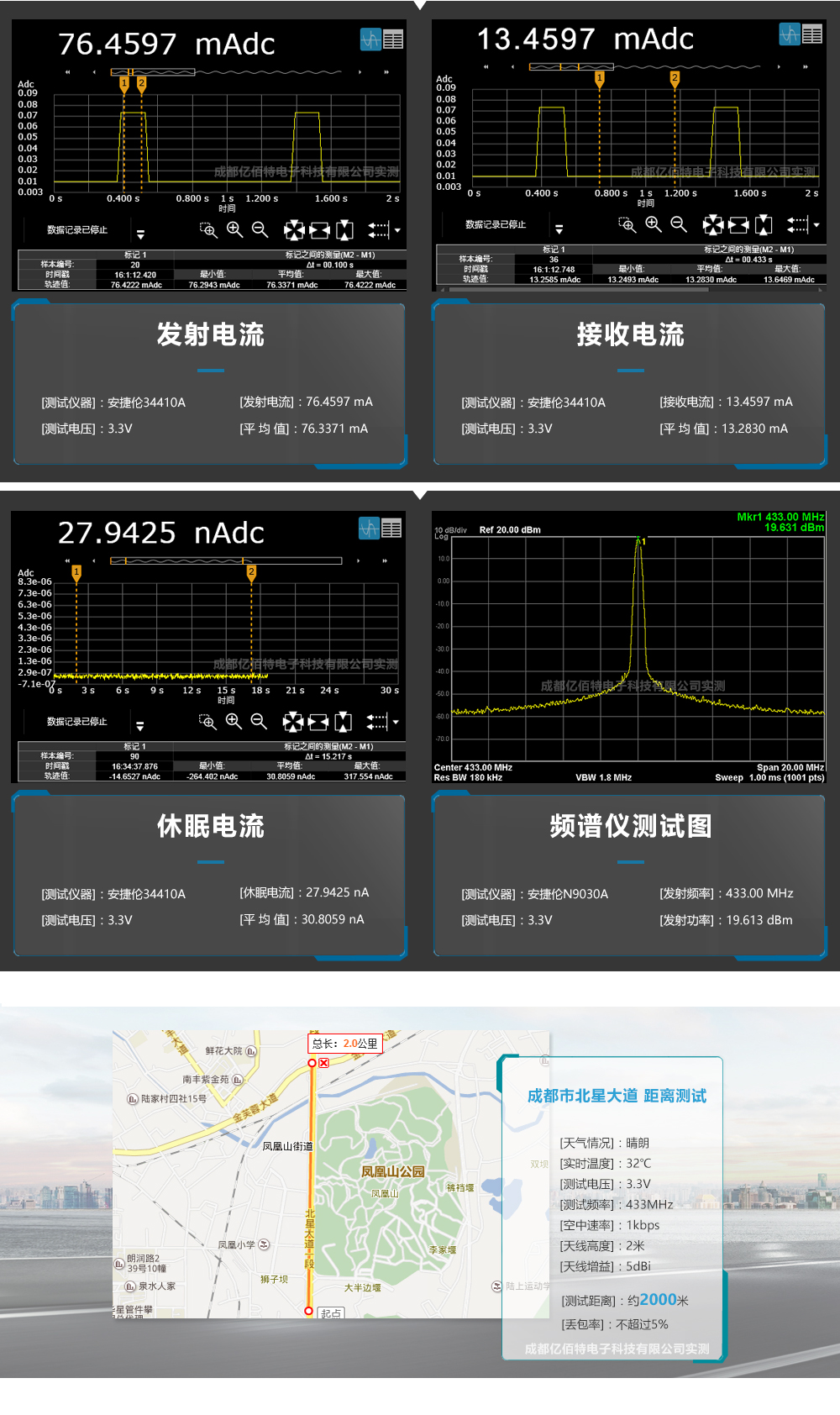

| 發射電流 | 76.4 | 83 | 91.3 | mA | 20dBm（100mW） |
| 接收電流 | 14.7 | 16.0 | 17.6 | mA | |
| 休眠電流 | 0.3 | 0.6 | 2.1 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

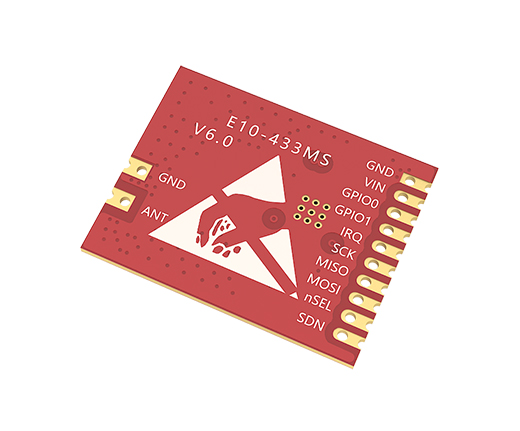

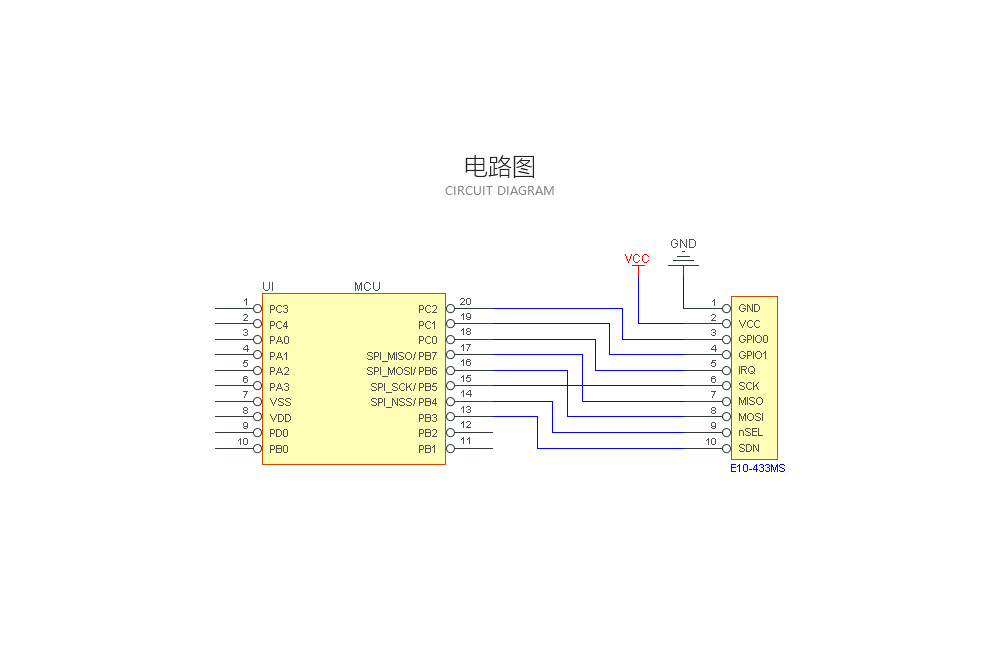

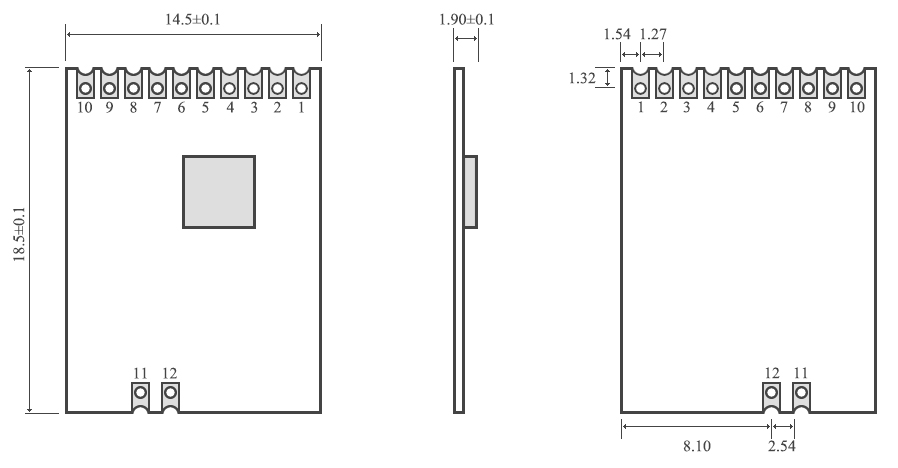

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，范圍1.8~3.6V之間，推薦3.3V，建議外部增加陶瓷濾波電容 |
| 3 | GPIO0 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4463 手冊） |
| 4 | GPIO1 | 輸出 | 可配置的通用 GPIO 口（詳見 SI4463 手冊） |
| 5 | IRQ | 輸出 | 模塊中斷輸出引腳 |
| 6 | SCK | 輸入 | 模塊SPI時鐘引腳 |
| 7 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 8 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 9 | nSEL | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 10 | SDN | - | 模塊工作使能控制引腳，工作時為低電平（詳見 SI4463 手冊） |
| 11 | ANT | - | 天線 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E10-433MS_UserManual_CN_v1.3  |
| 開發測試 |
| 【通信例程】Demo_E10-433MS_Ebyte |
| 【封裝文件】Pcb_E10-433MS |
| 【測試底板】E06-TB10 |
| 【芯片資料】SI4463 |
